Ограждающая конструкция

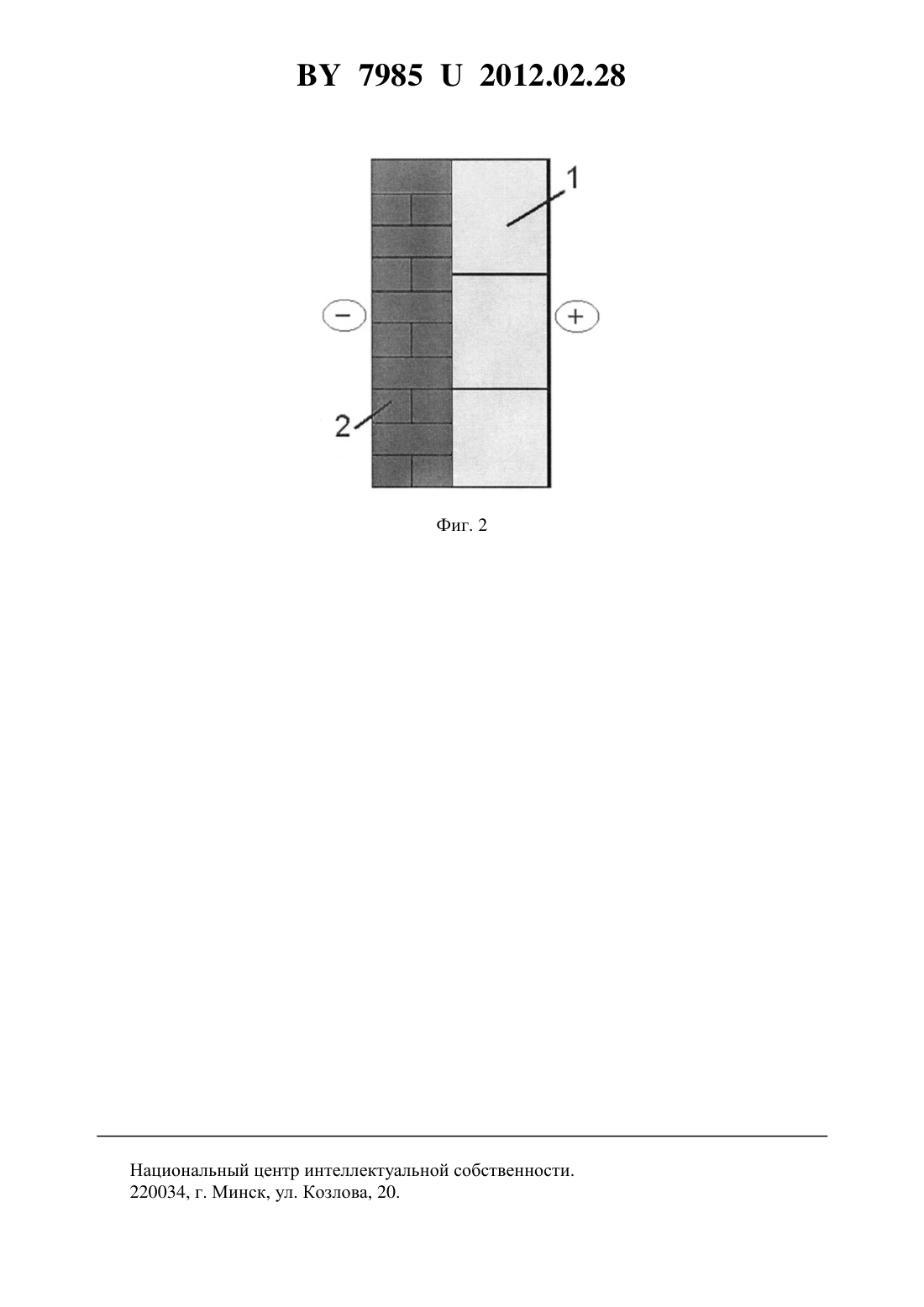

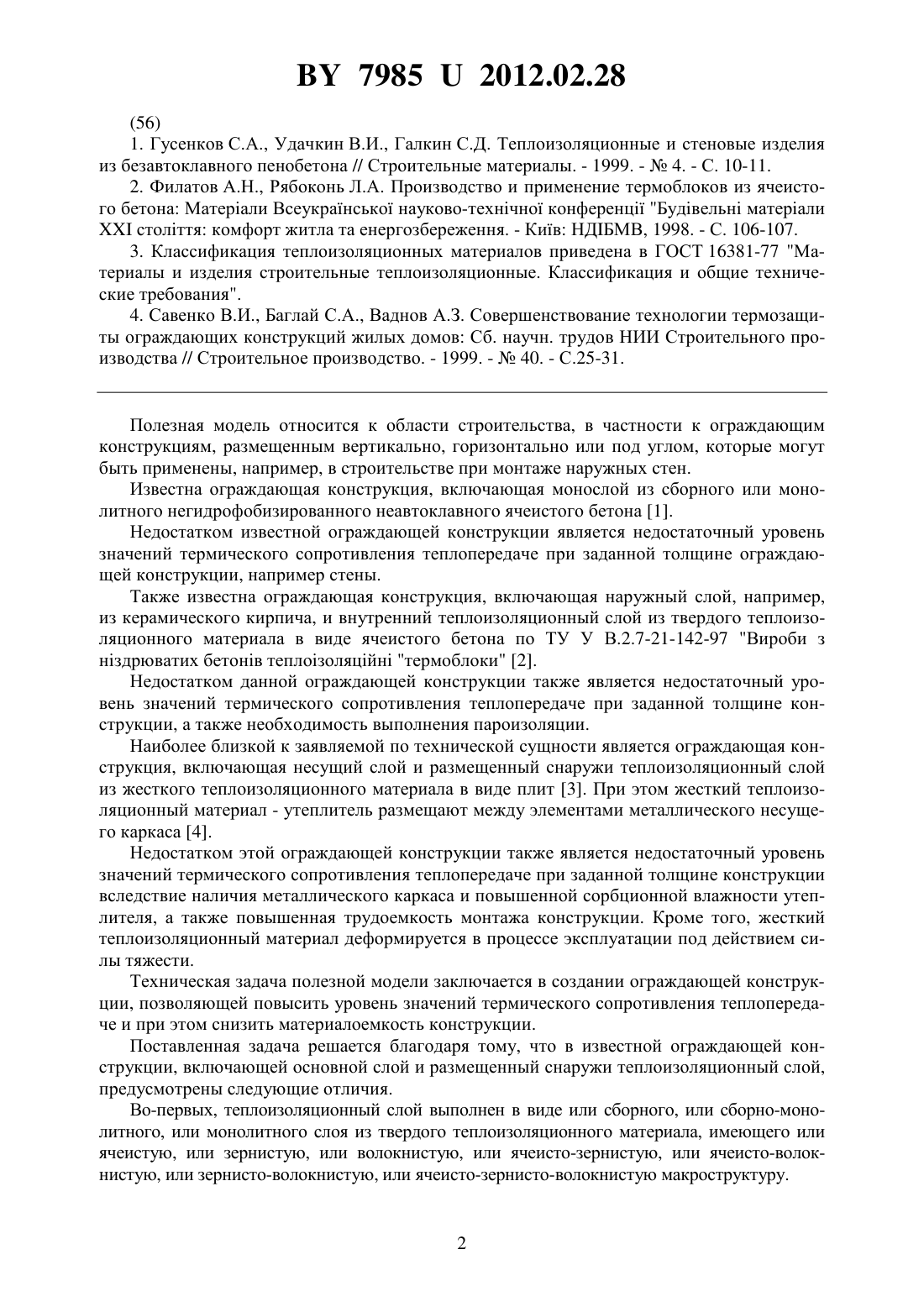

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный университет имени Янки Купалы(72) Автор Опекунов Вадим Викторович(73) Патентообладатель Учреждение образования Гродненский государственный университет имени Янки Купалы(57) 1. Ограждающая конструкция, включающая основной слой и размещенный снаружи теплоизоляционный слой, отличающаяся тем, что теплоизоляционный слой выполнен в виде или сборного, или сборно-монолитного, или монолитного слоя из твердого теплоизоляционного материала, имеющего или ячеистую, или зернистую, или волокнистую,или ячеисто-зернистую, или ячеисто-волокнистую, или зернисто-волокнистую, или ячеисто-зернисто-волокнистую макроструктуру. 2. Конструкция по п. 1, отличающаяся тем, что твердый теплоизоляционный материал выполнен из бетона средней плотностью 160-390 кг/м 3 с сорбционной влажностью 0,220 мас. . 3. Конструкция по п. 1, отличающаяся тем, что твердый теплоизоляционный материал выполнен из бетона средней плотностью 160-390 кг/м 3 с усадкой при высыхании 0,060,37 мм/м. 4. Конструкция по п. 1, отличающаяся тем, что сборные элементы имеют профилированные стыковые поверхности.(56) 1. Гусенков С.А., Удачкин В.И., Галкин С.Д. Теплоизоляционные и стеновые изделия из безавтоклавного пенобетона // Строительные материалы. - 1999. -4. - С. 10-11. 2. Филатов А.Н., Рябоконь Л.А. Производство и применение термоблоков из ячеистого бетона Матерали Всеукрансько науково-технчно конференц Будвельн матералистолття комфорт житла та енергозбереження. - Кив НДБМВ, 1998. - С. 106-107. 3. Классификация теплоизоляционных материалов приведена в ГОСТ 16381-77 Материалы и изделия строительные теплоизоляционные. Классификация и общие технические требования. 4. Савенко В.И., Баглай С.А., Ваднов А.З. Совершенствование технологии термозащиты ограждающих конструкций жилых домов Сб. научн. трудов НИИ Строительного производства // Строительное производство. - 1999. -40. - С.25-31. Полезная модель относится к области строительства, в частности к ограждающим конструкциям, размещенным вертикально, горизонтально или под углом, которые могут быть применены, например, в строительстве при монтаже наружных стен. Известна ограждающая конструкция, включающая монослой из сборного или монолитного негидрофобизированного неавтоклавного ячеистого бетона 1. Недостатком известной ограждающей конструкции является недостаточный уровень значений термического сопротивления теплопередаче при заданной толщине ограждающей конструкции, например стены. Также известна ограждающая конструкция, включающая наружный слой, например,из керамического кирпича, и внутренний теплоизоляционный слой из твердого теплоизоляционного материала в виде ячеистого бетона по ТУ У В.2.7-21-142-97 Вироби з нздрюватих бетонв теплозоляцйн термоблоки 2. Недостатком данной ограждающей конструкции также является недостаточный уровень значений термического сопротивления теплопередаче при заданной толщине конструкции, а также необходимость выполнения пароизоляции. Наиболее близкой к заявляемой по технической сущности является ограждающая конструкция, включающая несущий слой и размещенный снаружи теплоизоляционный слой из жесткого теплоизоляционного материала в виде плит 3. При этом жесткий теплоизоляционный материал - утеплитель размещают между элементами металлического несущего каркаса 4. Недостатком этой ограждающей конструкции также является недостаточный уровень значений термического сопротивления теплопередаче при заданной толщине конструкции вследствие наличия металлического каркаса и повышенной сорбционной влажности утеплителя, а также повышенная трудоемкость монтажа конструкции. Кроме того, жесткий теплоизоляционный материал деформируется в процессе эксплуатации под действием силы тяжести. Техническая задача полезной модели заключается в создании ограждающей конструкции, позволяющей повысить уровень значений термического сопротивления теплопередаче и при этом снизить материалоемкость конструкции. Поставленная задача решается благодаря тому, что в известной ограждающей конструкции, включающей основной слой и размещенный снаружи теплоизоляционный слой,предусмотрены следующие отличия. Во-первых, теплоизоляционный слой выполнен в виде или сборного, или сборно-монолитного, или монолитного слоя из твердого теплоизоляционного материала, имеющего или ячеистую, или зернистую, или волокнистую, или ячеисто-зернистую, или ячеисто-волокнистую, или зернисто-волокнистую, или ячеисто-зернисто-волокнистую макроструктуру. 79852012.02.28 Во-вторых, для уменьшения сорбционных свойств в процессе эксплуатации твердый теплоизоляционный материал выполнен из бетона средней плотностью 160-390 кг/м 3 с сорбционной влажностью 0,2-20 мас. . В-третьих, для повышения долговечности твердый теплоизоляционный материал выполнен из бетона средней плотностью 160-390 кг/м 3 с усадкой при высыхании 0,060,37 мм/м. В-четвертых, для повышения теплозащитных свойств конструкции сборные элементы имеют профилированные стыковые поверхности. Техническая сущность предложенной полезной модели поясняется чертежами. Ограждающая конструкция может быть размещена вертикально, под углом, или горизонтально (например, конструкция покрытия). На фиг. 1, 2 изображены аксонометрия и разрез ограждающей конструкции в виде вертикальной стены отапливаемого здания. Тепловой поток горизонтальный. Ограждающая конструкция содержит основной несущий слой 1, например, из кирпича, тяжелого или легкого бетонов, а также размещенный снаружи слой твердого теплоизоляционного материала 2. Слой твердого теплоизоляционного материала 2 выполнен в виде или сборного, или сборно-монолитного, или монолитного слоя из твердого теплоизоляционного материала, имеющего или ячеистую (например, газо-, пенобетон), или зернистую (например, перлитобетон), или волокнистую, или ячеистозернистую, или ячеисто-волокнистую, или зернисто-волокнистую, или ячеисто-зернистоволокнистую макроструктуру. Для уменьшения сорбционных свойств в процессе эксплуатации твердый теплоизоляционный материал выполнен из бетона средней плотностью 160-390 кг/м 3 с сорбционной влажностью 0,2-20 мас.(регулирование сорбционных свойств бетонов производится путем гидрофобизации, например, с помощью эмульсии жидкости ГКЖ-94). Для повышения долговечности твердый теплоизоляционный материал выполнен из бетона с усадкой при высыхании 0,06-0,37 мм/м. Регулирование усадкой осуществляется за счет применения в составе бетонов вяжущего с заданными свойствами,а также путем применения в составе бетонов пористого заполнителя, например вспученного перлитового песка. Для повышения теплозащитных свойств конструкции сборные элементы имеют профилированные стыковые поверхности, например в виде паз-гребень. Возможность осуществления заявляемой полезной модели показана следующим примером. Ограждающая конструкция в виде стены отапливаемого здания размещена вертикально. На фиг. 1, 2 изображены аксонометрия и разрез двухслойной стены. Тепловой поток горизонтальный. Стена содержит основной несущий слой 1 толщиной 300 мм, например,из автоклавного ячеистого бетона средней плотностью 500 кг/м 3 (коэффициент теплопроводности 0,2 Вт/(мК, а также размещенный снаружи слой твердого теплоизоляционного материала 2. Слой твердого теплоизоляционного материала 2 толщиной 42 мм выполнен в виде сборного слоя из твердого теплоизоляционного материала в виде цементного перлитобетона (коэффициент теплопроводности 0,08 Вт/(мК), усадка при высыхании 0,15 мм/м) средней плотностью 300 кг/м 3, гидрофобизированного эмульсией жидкости ГКЖ-94. Для уменьшения сорбционных свойств в процессе эксплуатации перлитобетон имеет сорбционную влажность 2,8 мас. . Сборный слой 2 содержит сборные элементы в виде кирпича размером 12025042 мм. Для повышения теплозащитных свойств конструкции сборные элементы имеют профилированные стыковые поверхности, например в виде паз-гребень. Конструкция стены имеет термическое сопротивление теплопередаче 2,2 м 2 К/Вт. Трудоемкость монтажа стены 2,60 чел.-дн. (у прототипа - 3,94 чел.-дн.). Аналогично приведенному примеру могут быть смонтированы и другие двух- или трехслойные ограждающие конструкции с применением, например, в качестве несущих слоев керамического или силикатного кирпича. Таким образом, применение заявляемой ограждающей конструкции способствует улучшению теплозащитных свойств при уменьшении материалоемкости. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
