Конструкция трехслойной стены из мелкоштучных материалов

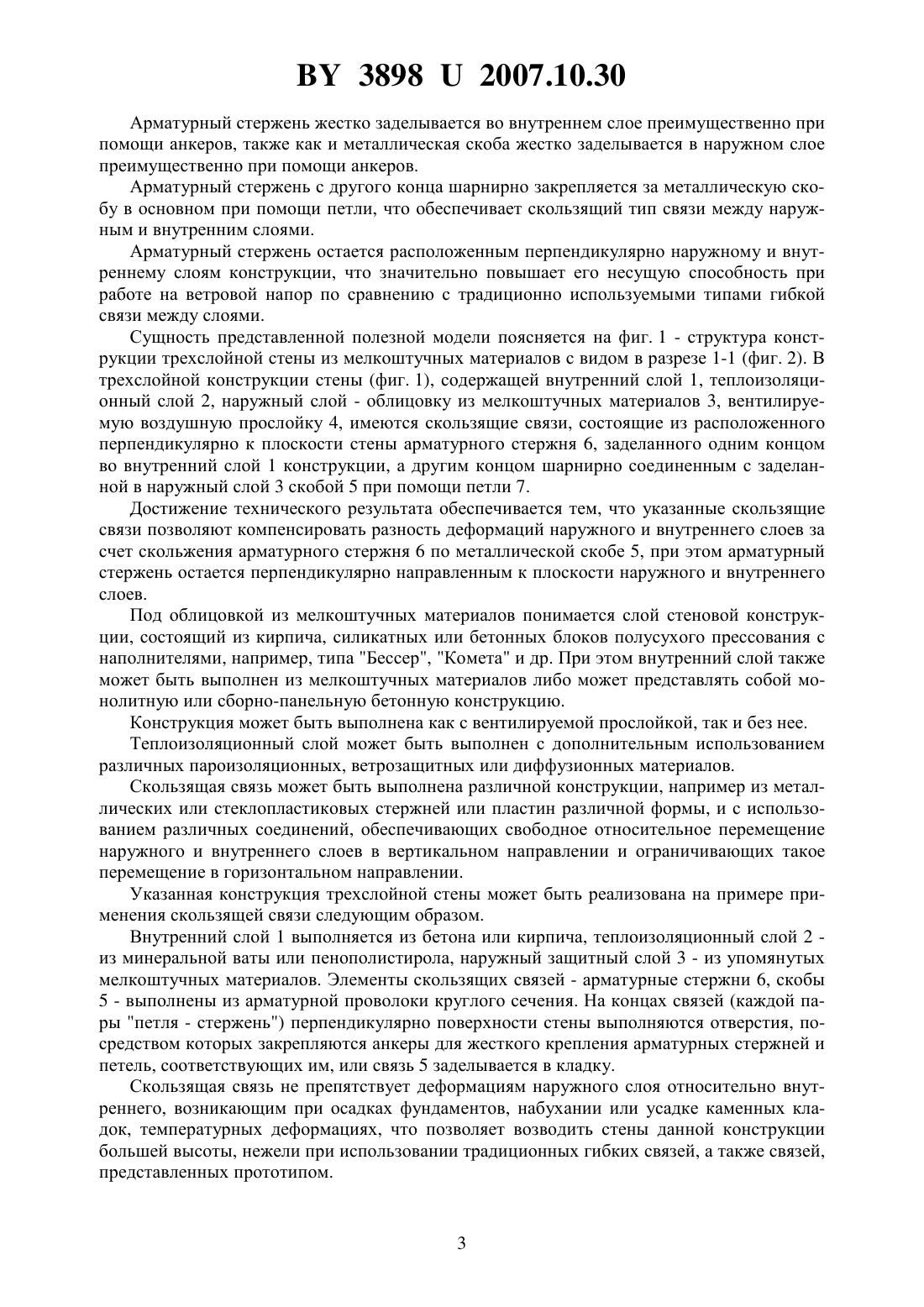

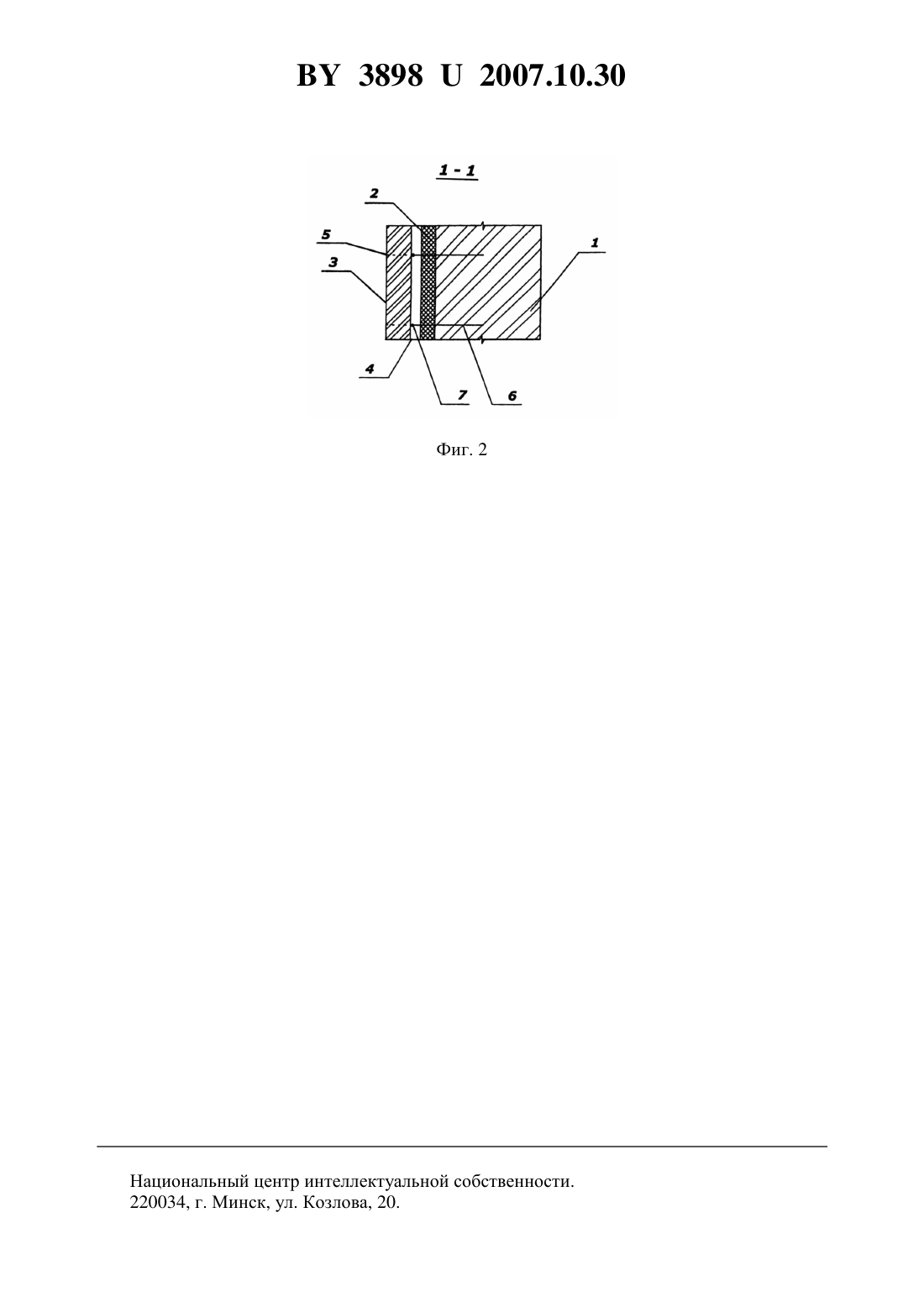

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНСТРУКЦИЯ ТРЕХСЛОЙНОЙ СТЕНЫ ИЗ МЕЛКОШТУЧНЫХ МАТЕРИАЛОВ(71) Заявитель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС(72) Авторы Пилипенко Владимир Митрофанович Пашков Александр Петрович Кузьмичев Роман Владимирович Зизов Виталий Викторович(73) Патентообладатель Научно-исследовательское и проектно-технологическое республиканское унитарное предприятие Институт НИПТИС(57) 1. Конструкция трехслойной стены из мелкоштучных материалов, содержащая внутренний слой, утеплитель, вентилируемую прослойку, наружный слой, скользящие связи между ними, отличающаяся тем, что скользящая связь состоит из арматурного стержня,который с одного конца жестко заделан во внутренний слой, а с другого конца шарнирно закреплен за металлическую скобу, жестко заделанную двумя концами в наружном слое,при этом арматурный стержень остается расположенным перпендикулярно наружному и внутреннему слоям конструкции. 2. Конструкция трехслойной стены из мелкоштучных материалов по п. 1, отличающаяся тем, что арматурный стержень с одного конца жестко заделан во внутренний слой преимущественно при помощи анкеров. 38982007.10.30 3. Конструкция трехслойной стены из мелкоштучных материалов по п. 1, отличающаяся тем, что металлическая скоба жестко заделана в наружном слое преимущественно при помощи анкеров. 4. Конструкция трехслойной стены из мелкоштучных материалов по п. 1, отличающаяся тем, что арматурный стержень с другого конца шарнирно закреплен за металлическую скобу при помощи петли для обеспечения скользящего типа связи между наружным и внутренним слоями.(56) 1. СНИП -22-81. Часть . Глава 22. Каменные и армокаменные конструкции. - М. 1983 г. 2. Морозов Н.В. Конструкции стен крупнопанельных жилых зданий. Стройиздат. - М. 1964 г. 3. Бондаренко В.М., Суворкин Д.Г. Железобетонные и каменные конструкции. - М. Высшая школа, 1987 г. 4. Заявка 2003121087/03 от 11.07.2003, МПК 7 Е 04 В 1/76, публ. 10.01.2005 // Бюл.1. Полезная модель относится к строительству, преимущественно к ограждающим конструкциям зданий, и может быть использована при возведении и реконструкции наружных стен зданий и сооружений для повышения сопротивления теплопередаче существующих стен. Известны традиционные трехслойные ограждающие конструкции с гибкими и жесткими металлическими связями, представленные в 1. Они включают наружный и внутренний слои кирпича, между которыми помещен слой утеплителя. Известны также ограждающие конструкции стен крупнопанельных жилых зданий,внутренний и наружный слои которых составлены из железобетонных панелей с утеплителем между ними и пронизывающими слои металлическими связями в виде армирующих стержней 2, 3. За прототип полезной модели принята трехслойная наружная стена здания 4, содержащая внутренний несущий слой, наружный слой и расположенный между ними теплоизоляционный слой. Внутри теплоизоляционного слоя проходят металлические элементы связей, представляющие собой армирующие стержни с выступами на их наружной поверхности, расположенные по всей поверхности стены. Общим недостатком указанных аналогов и прототипа является усиление влияния деформирующих факторов на прочность конструкции стены с увеличением высоты зданий и сооружений. Задачей, решаемой полезной моделью, является обеспечение возможности увеличения высоты (этажности) строящихся зданий и сооружений при сохранении или необходимом изменении сопротивления теплопередаче и влажности стены, прочности конструкции при воздействии внутренних силовых факторов - температурных деформаций, осадки фундаментов, процессов набухания, сушки и усадки и внешних нагрузок (ветровой напор). Решение поставленной задачи достигается тем, что предлагается конструкция трехслойной стены из мелкоштучных материалов, содержащая внутренний слой, утеплитель,вентилируемую прослойку, наружный слой, скользящие связи между ними, отличие которой в том, что скользящая связь состоит из арматурного стержня, который с одного конца жестко заделан во внутренний слой, а с другого конца шарнирно закреплен за металлическую скобу, жестко заделанную двумя концами в наружном слое, при этом арматурный стержень остается расположенным перпендикулярно наружному и внутреннему слоям конструкции. 2 38982007.10.30 Арматурный стержень жестко заделывается во внутреннем слое преимущественно при помощи анкеров, также как и металлическая скоба жестко заделывается в наружном слое преимущественно при помощи анкеров. Арматурный стержень с другого конца шарнирно закрепляется за металлическую скобу в основном при помощи петли, что обеспечивает скользящий тип связи между наружным и внутренним слоями. Арматурный стержень остается расположенным перпендикулярно наружному и внутреннему слоям конструкции, что значительно повышает его несущую способность при работе на ветровой напор по сравнению с традиционно используемыми типами гибкой связи между слоями. Сущность представленной полезной модели поясняется на фиг. 1 - структура конструкции трехслойной стены из мелкоштучных материалов с видом в разрезе 1-1 (фиг. 2). В трехслойной конструкции стены (фиг. 1), содержащей внутренний слой 1, теплоизоляционный слой 2, наружный слой - облицовку из мелкоштучных материалов 3, вентилируемую воздушную прослойку 4, имеются скользящие связи, состоящие из расположенного перпендикулярно к плоскости стены арматурного стержня 6, заделанного одним концом во внутренний слой 1 конструкции, а другим концом шарнирно соединенным с заделанной в наружный слой 3 скобой 5 при помощи петли 7. Достижение технического результата обеспечивается тем, что указанные скользящие связи позволяют компенсировать разность деформаций наружного и внутреннего слоев за счет скольжения арматурного стержня 6 по металлической скобе 5, при этом арматурный стержень остается перпендикулярно направленным к плоскости наружного и внутреннего слоев. Под облицовкой из мелкоштучных материалов понимается слой стеновой конструкции, состоящий из кирпича, силикатных или бетонных блоков полусухого прессования с наполнителями, например, типа Бессер, Комета и др. При этом внутренний слой также может быть выполнен из мелкоштучных материалов либо может представлять собой монолитную или сборно-панельную бетонную конструкцию. Конструкция может быть выполнена как с вентилируемой прослойкой, так и без нее. Теплоизоляционный слой может быть выполнен с дополнительным использованием различных пароизоляционных, ветрозащитных или диффузионных материалов. Скользящая связь может быть выполнена различной конструкции, например из металлических или стеклопластиковых стержней или пластин различной формы, и с использованием различных соединений, обеспечивающих свободное относительное перемещение наружного и внутреннего слоев в вертикальном направлении и ограничивающих такое перемещение в горизонтальном направлении. Указанная конструкция трехслойной стены может быть реализована на примере применения скользящей связи следующим образом. Внутренний слой 1 выполняется из бетона или кирпича, теплоизоляционный слой 2 из минеральной ваты или пенополистирола, наружный защитный слой 3 - из упомянутых мелкоштучных материалов. Элементы скользящих связей - арматурные стержни 6, скобы 5 - выполнены из арматурной проволоки круглого сечения. На концах связей (каждой пары петля - стержень) перпендикулярно поверхности стены выполняются отверстия, посредством которых закрепляются анкеры для жесткого крепления арматурных стержней и петель, соответствующих им, или связь 5 заделывается в кладку. Скользящая связь не препятствует деформациям наружного слоя относительно внутреннего, возникающим при осадках фундаментов, набухании или усадке каменных кладок, температурных деформациях, что позволяет возводить стены данной конструкции большей высоты, нежели при использовании традиционных гибких связей, а также связей,представленных прототипом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
