Конструкция стены

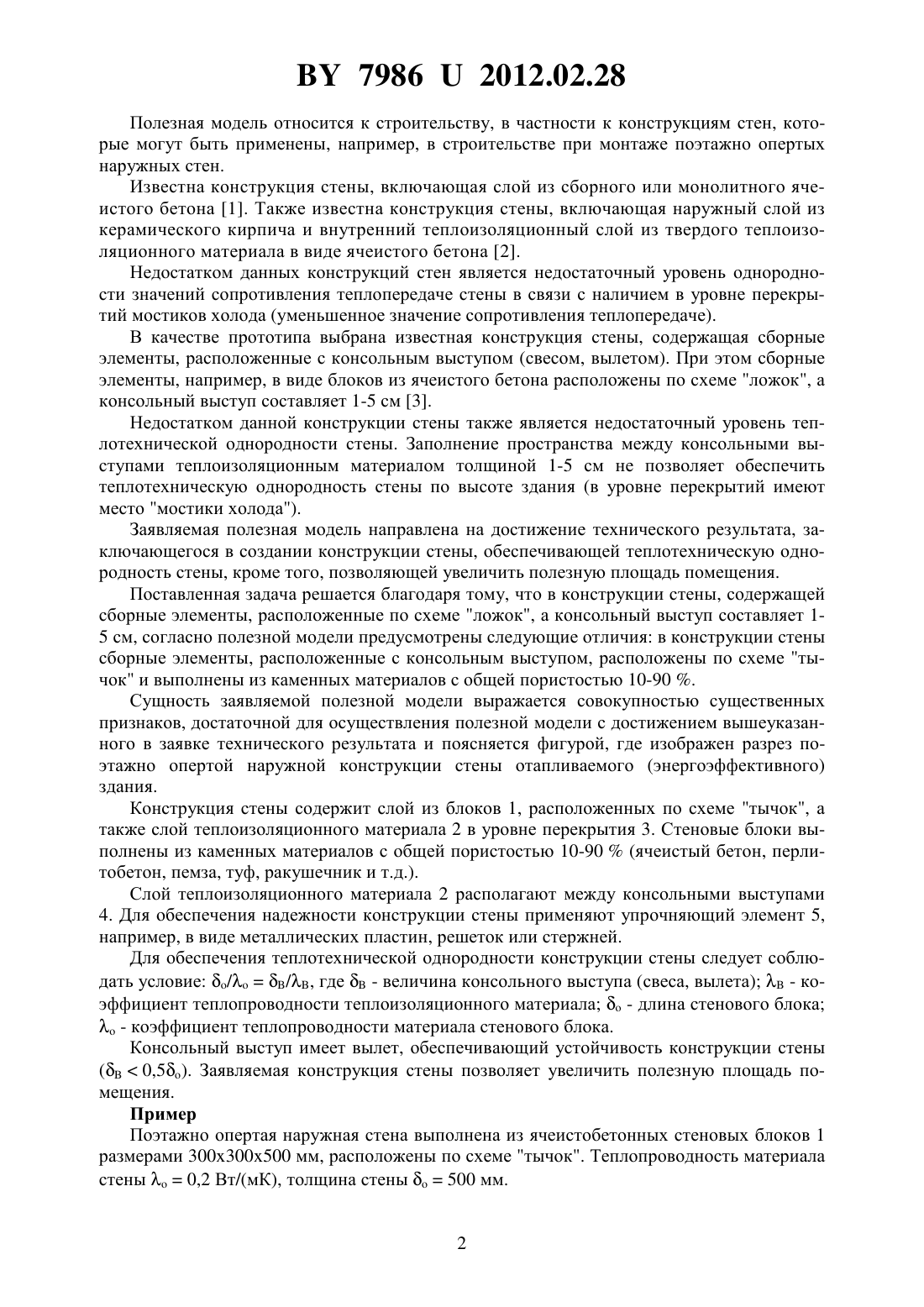

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный университет имени Янки Купалы(72) Автор Опекунов Вадим Викторович(73) Патентообладатель Учреждение образования Гродненский государственный университет имени Янки Купалы(57) Конструкция стены, содержащая сборные элементы, расположенные с консольным выступом, отличающаяся тем, что сборные элементы расположены по схеме тычок и выполнены из каменных материалов с общей пористостью 10-90 .(56) 1. Гусенков С.А., Удачкин В.И., Галкин С.Д. Теплоизоляционные и стеновые изделия из безавтоклавного пенобетона // Строительные материалы. - 1999. -4. - С. 10-11. 2. Филатов А.Н., Рябоконь Л.А. Производство и применение термоблоков из ячеистого бетона Матерали Всеукрансько науково-технчно конференц Будвельн матералистолття комфорт житла та енергозбереження. - Кив НДБМВ, 1998. - С. 106-107. 3. Опекунов В.В. Пористые бетоны Моногр. / В.В. Опекунов. - Гродно ГрГУ, 2011. С. 162-163. 79862012.02.28 Полезная модель относится к строительству, в частности к конструкциям стен, которые могут быть применены, например, в строительстве при монтаже поэтажно опертых наружных стен. Известна конструкция стены, включающая слой из сборного или монолитного ячеистого бетона 1. Также известна конструкция стены, включающая наружный слой из керамического кирпича и внутренний теплоизоляционный слой из твердого теплоизоляционного материала в виде ячеистого бетона 2. Недостатком данных конструкций стен является недостаточный уровень однородности значений сопротивления теплопередаче стены в связи с наличием в уровне перекрытий мостиков холода (уменьшенное значение сопротивления теплопередаче). В качестве прототипа выбрана известная конструкция стены, содержащая сборные элементы, расположенные с консольным выступом (свесом, вылетом). При этом сборные элементы, например, в виде блоков из ячеистого бетона расположены по схеме ложок, а консольный выступ составляет 1-5 см 3. Недостатком данной конструкции стены также является недостаточный уровень теплотехнической однородности стены. Заполнение пространства между консольными выступами теплоизоляционным материалом толщиной 1-5 см не позволяет обеспечить теплотехническую однородность стены по высоте здания (в уровне перекрытий имеют место мостики холода). Заявляемая полезная модель направлена на достижение технического результата, заключающегося в создании конструкции стены, обеспечивающей теплотехническую однородность стены, кроме того, позволяющей увеличить полезную площадь помещения. Поставленная задача решается благодаря тому, что в конструкции стены, содержащей сборные элементы, расположенные по схеме ложок, а консольный выступ составляет 15 см, согласно полезной модели предусмотрены следующие отличия в конструкции стены сборные элементы, расположенные с консольным выступом, расположены по схеме тычок и выполнены из каменных материалов с общей пористостью 10-90 . Сущность заявляемой полезной модели выражается совокупностью существенных признаков, достаточной для осуществления полезной модели с достижением вышеуказанного в заявке технического результата и поясняется фигурой, где изображен разрез поэтажно опертой наружной конструкции стены отапливаемого (энергоэффективного) здания. Конструкция стены содержит слой из блоков 1, расположенных по схеме тычок, а также слой теплоизоляционного материала 2 в уровне перекрытия 3. Стеновые блоки выполнены из каменных материалов с общей пористостью 10-90(ячеистый бетон, перлитобетон, пемза, туф, ракушечник и т.д.). Слой теплоизоляционного материала 2 располагают между консольными выступами 4. Для обеспечения надежности конструкции стены применяют упрочняющий элемент 5,например, в виде металлических пластин, решеток или стержней. Для обеспечения теплотехнической однородности конструкции стены следует соблюдать условие //, где- величина консольного выступа (свеса, вылета)- коэффициент теплопроводности теплоизоляционного материала- длина стенового блока- коэффициент теплопроводности материала стенового блока. Консольный выступ имеет вылет, обеспечивающий устойчивость конструкции стены(0,5). Заявляемая конструкция стены позволяет увеличить полезную площадь помещения. Пример Поэтажно опертая наружная стена выполнена из ячеистобетонных стеновых блоков 1 размерами 300300500 мм, расположены по схеме тычок. Теплопроводность материала стены 0,2 Вт/(мК), толщина стены 500 мм. 2 79862012.02.28 В уровне перекрытия 3 между консольными выступами-свесами величиной 150 мм располагают слой теплоизоляционного материала - перлитобетона 2. Коэффициент теплопроводности перлитобетона 0,06 Вт/(мК). Консольный выступ 4 имеет вылет ,обеспечивающий устойчивость стены. Для обеспечения надежности стены применяют упрочняющий элемент в виде металлических решеток 5. Стена по высоте здания имеет сопротивление теплопередаче до 2,5 м 2 К/Вт. Таким образом, в связи с отсутствием мостиков холода обеспечивается высокое значение сопротивления теплопередаче. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
