Мебель-трансформер “Стол-скамья”

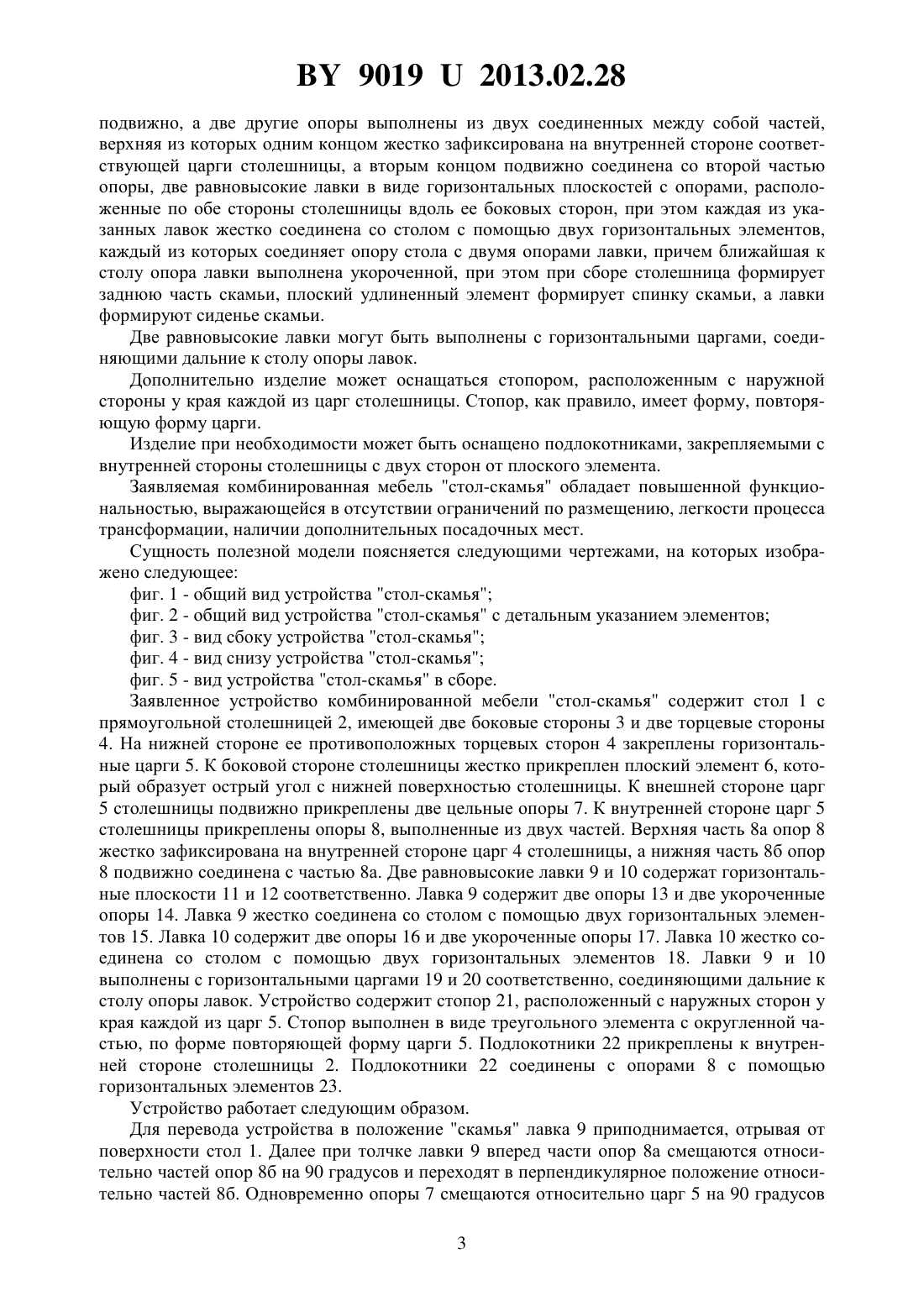

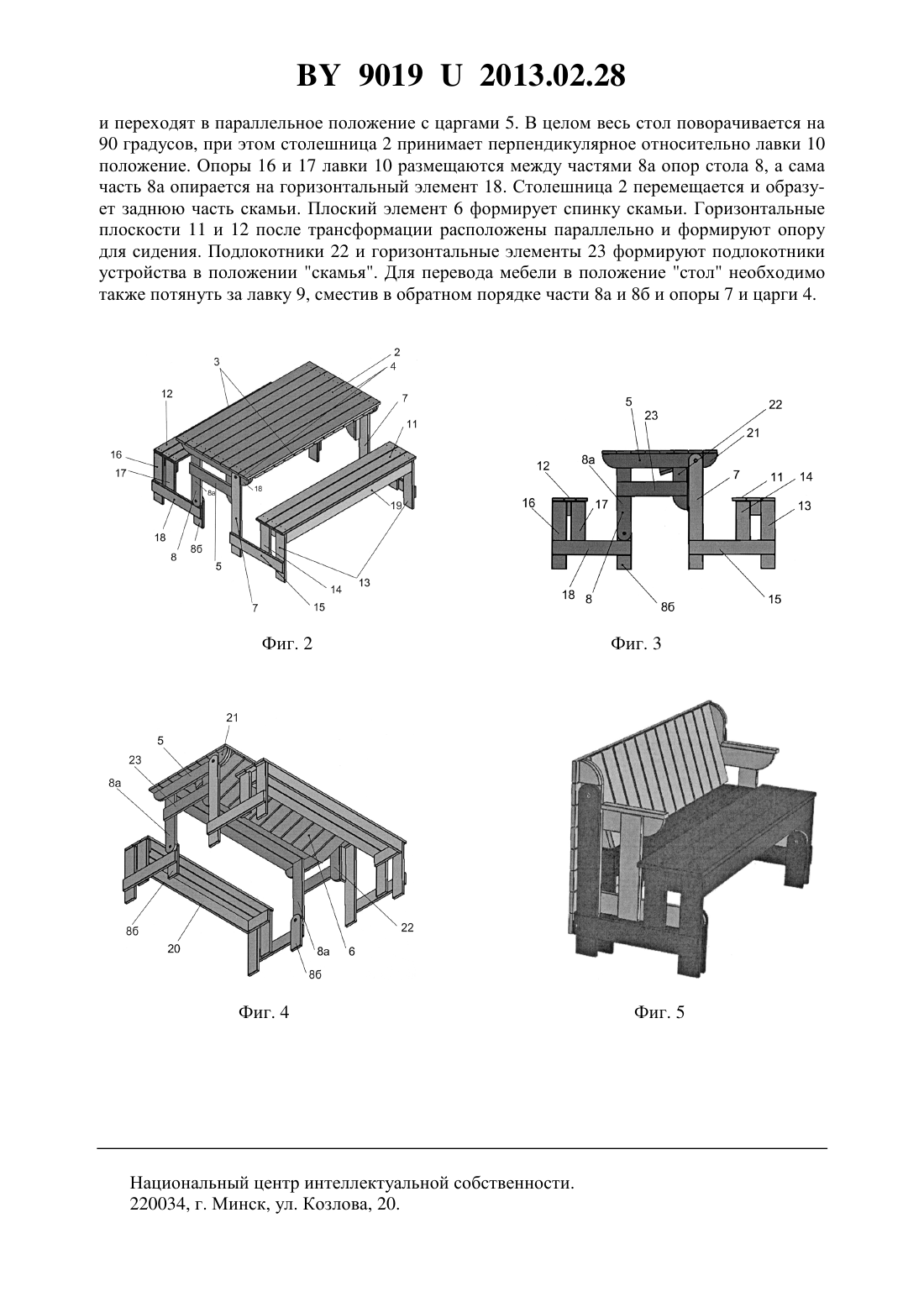

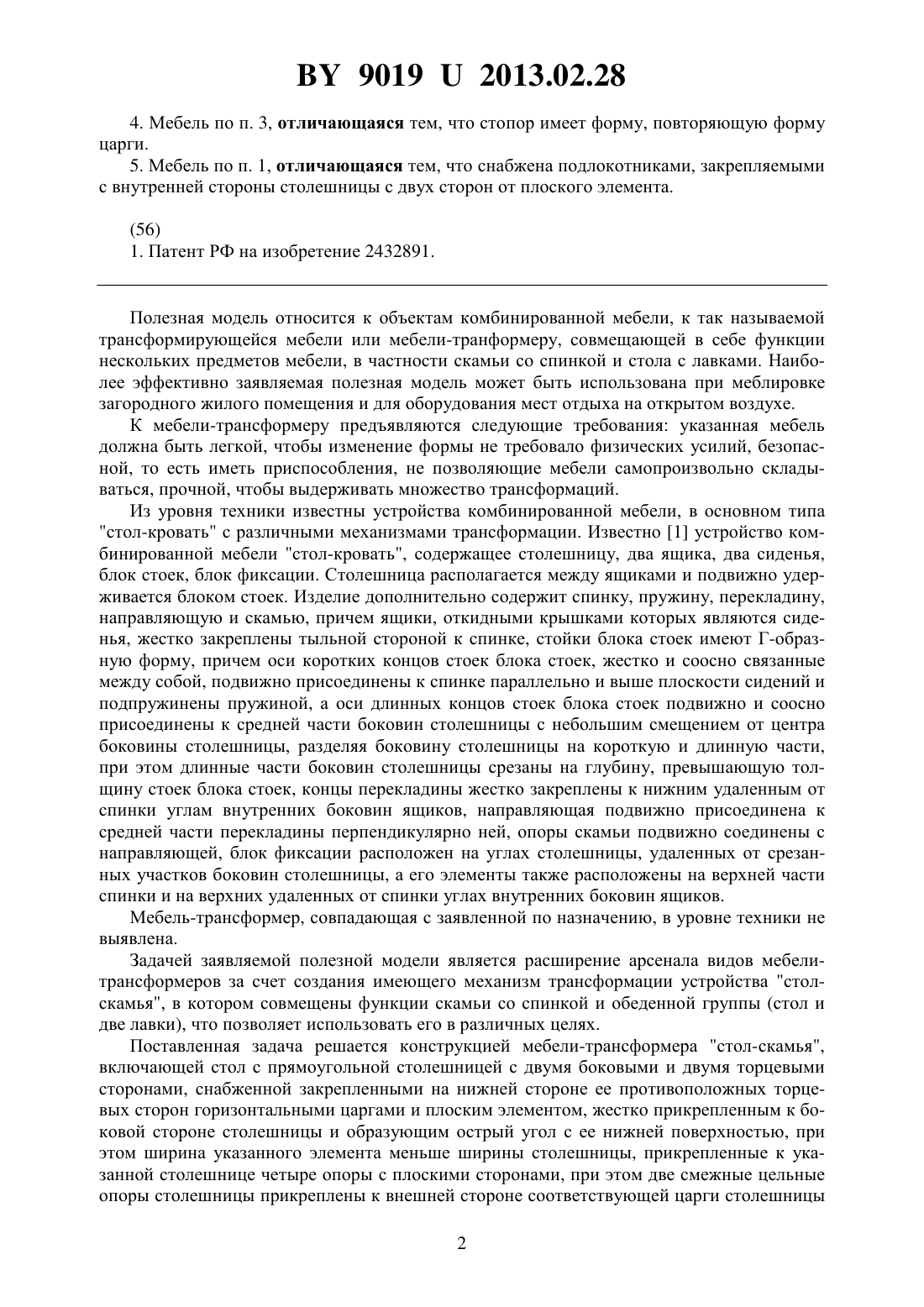

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Александров Юрий Алексеевич(72) Автор Александров Юрий Алексеевич(73) Патентообладатель Александров Юрий Алексеевич(57) 1. Мебель-трансформер стол-скамья, включающая стол с прямоугольной столешницей с двумя боковыми и двумя торцевыми сторонами, снабженной закрепленными на нижней стороне ее противоположных торцевых сторон горизонтальными царгами и плоским элементом, жестко прикрепленным к боковой стороне столешницы и образующим острый угол с ее нижней поверхностью, при этом ширина указанного элемента меньше ширины столешницы, прикрепленные к указанной столешнице четыре опоры с плоскими сторонами, при этом две смежные цельные опоры столешницы прикреплены к внешней стороне соответствующей царги столешницы подвижно, а две другие опоры выполнены из двух соединенных между собой частей, верхняя из которых одним концом жестко зафиксирована на внутренней стороне соответствующей царги столешницы, а вторым концом подвижно соединена со второй частью опоры, две равновысокие лавки в виде горизонтальных плоскостей с опорами, расположенные по обе стороны столешницы вдоль ее боковых сторон, при этом каждая из указанных лавок жестко соединена со столом с помощью двух горизонтальных элементов, каждый из которых соединяет опору стола с двумя опорами лавки, причем ближайшая к столу опора лавки выполнена укороченной,при этом при сборе столешница формирует заднюю часть скамьи, плоский удлиненный элемент формирует спинку скамьи, а лавки формируют сиденье скамьи. 2. Мебель по п. 1, отличающаяся тем, что обе равновысокие лавки выполнены с горизонтальными царгами, соединяющими дальние к столу опоры указанных лавок. 3. Мебель по п. 1, отличающаяся тем, что дополнительно оснащена стопором, расположенным с наружной стороны у края каждой из царг столешницы. 90192013.02.28 4. Мебель по п. 3, отличающаяся тем, что стопор имеет форму, повторяющую форму царги. 5. Мебель по п. 1, отличающаяся тем, что снабжена подлокотниками, закрепляемыми с внутренней стороны столешницы с двух сторон от плоского элемента.(56) 1. Патент РФ на изобретение 2432891. Полезная модель относится к объектам комбинированной мебели, к так называемой трансформирующейся мебели или мебели-транформеру, совмещающей в себе функции нескольких предметов мебели, в частности скамьи со спинкой и стола с лавками. Наиболее эффективно заявляемая полезная модель может быть использована при меблировке загородного жилого помещения и для оборудования мест отдыха на открытом воздухе. К мебели-трансформеру предъявляются следующие требования указанная мебель должна быть легкой, чтобы изменение формы не требовало физических усилий, безопасной, то есть иметь приспособления, не позволяющие мебели самопроизвольно складываться, прочной, чтобы выдерживать множество трансформаций. Из уровня техники известны устройства комбинированной мебели, в основном типа стол-кровать с различными механизмами трансформации. Известно 1 устройство комбинированной мебели стол-кровать, содержащее столешницу, два ящика, два сиденья,блок стоек, блок фиксации. Столешница располагается между ящиками и подвижно удерживается блоком стоек. Изделие дополнительно содержит спинку, пружину, перекладину,направляющую и скамью, причем ящики, откидными крышками которых являются сиденья, жестко закреплены тыльной стороной к спинке, стойки блока стоек имеют Г-образную форму, причем оси коротких концов стоек блока стоек, жестко и соосно связанные между собой, подвижно присоединены к спинке параллельно и выше плоскости сидений и подпружинены пружиной, а оси длинных концов стоек блока стоек подвижно и соосно присоединены к средней части боковин столешницы с небольшим смещением от центра боковины столешницы, разделяя боковину столешницы на короткую и длинную части,при этом длинные части боковин столешницы срезаны на глубину, превышающую толщину стоек блока стоек, концы перекладины жестко закреплены к нижним удаленным от спинки углам внутренних боковин ящиков, направляющая подвижно присоединена к средней части перекладины перпендикулярно ней, опоры скамьи подвижно соединены с направляющей, блок фиксации расположен на углах столешницы, удаленных от срезанных участков боковин столешницы, а его элементы также расположены на верхней части спинки и на верхних удаленных от спинки углах внутренних боковин ящиков. Мебель-трансформер, совпадающая с заявленной по назначению, в уровне техники не выявлена. Задачей заявляемой полезной модели является расширение арсенала видов мебелитрансформеров за счет создания имеющего механизм трансформации устройства столскамья, в котором совмещены функции скамьи со спинкой и обеденной группы (стол и две лавки), что позволяет использовать его в различных целях. Поставленная задача решается конструкцией мебели-трансформера стол-скамья,включающей стол с прямоугольной столешницей с двумя боковыми и двумя торцевыми сторонами, снабженной закрепленными на нижней стороне ее противоположных торцевых сторон горизонтальными царгами и плоским элементом, жестко прикрепленным к боковой стороне столешницы и образующим острый угол с ее нижней поверхностью, при этом ширина указанного элемента меньше ширины столешницы, прикрепленные к указанной столешнице четыре опоры с плоскими сторонами, при этом две смежные цельные опоры столешницы прикреплены к внешней стороне соответствующей царги столешницы 2 90192013.02.28 подвижно, а две другие опоры выполнены из двух соединенных между собой частей,верхняя из которых одним концом жестко зафиксирована на внутренней стороне соответствующей царги столешницы, а вторым концом подвижно соединена со второй частью опоры, две равновысокие лавки в виде горизонтальных плоскостей с опорами, расположенные по обе стороны столешницы вдоль ее боковых сторон, при этом каждая из указанных лавок жестко соединена со столом с помощью двух горизонтальных элементов,каждый из которых соединяет опору стола с двумя опорами лавки, причем ближайшая к столу опора лавки выполнена укороченной, при этом при сборе столешница формирует заднюю часть скамьи, плоский удлиненный элемент формирует спинку скамьи, а лавки формируют сиденье скамьи. Две равновысокие лавки могут быть выполнены с горизонтальными царгами, соединяющими дальние к столу опоры лавок. Дополнительно изделие может оснащаться стопором, расположенным с наружной стороны у края каждой из царг столешницы. Стопор, как правило, имеет форму, повторяющую форму царги. Изделие при необходимости может быть оснащено подлокотниками, закрепляемыми с внутренней стороны столешницы с двух сторон от плоского элемента. Заявляемая комбинированная мебель стол-скамья обладает повышенной функциональностью, выражающейся в отсутствии ограничений по размещению, легкости процесса трансформации, наличии дополнительных посадочных мест. Сущность полезной модели поясняется следующими чертежами, на которых изображено следующее фиг. 1 - общий вид устройства стол-скамья фиг. 2 - общий вид устройства стол-скамья с детальным указанием элементов фиг. 3 - вид сбоку устройства стол-скамья фиг. 4 - вид снизу устройства стол-скамья фиг. 5 - вид устройства стол-скамья в сборе. Заявленное устройство комбинированной мебели стол-скамья содержит стол 1 с прямоугольной столешницей 2, имеющей две боковые стороны 3 и две торцевые стороны 4. На нижней стороне ее противоположных торцевых сторон 4 закреплены горизонтальные царги 5. К боковой стороне столешницы жестко прикреплен плоский элемент 6, который образует острый угол с нижней поверхностью столешницы. К внешней стороне царг 5 столешницы подвижно прикреплены две цельные опоры 7. К внутренней стороне царг 5 столешницы прикреплены опоры 8, выполненные из двух частей. Верхняя часть 8 а опор 8 жестко зафиксирована на внутренней стороне царг 4 столешницы, а нижняя часть 8 б опор 8 подвижно соединена с частью 8 а. Две равновысокие лавки 9 и 10 содержат горизонтальные плоскости 11 и 12 соответственно. Лавка 9 содержит две опоры 13 и две укороченные опоры 14. Лавка 9 жестко соединена со столом с помощью двух горизонтальных элементов 15. Лавка 10 содержит две опоры 16 и две укороченные опоры 17. Лавка 10 жестко соединена со столом с помощью двух горизонтальных элементов 18. Лавки 9 и 10 выполнены с горизонтальными царгами 19 и 20 соответственно, соединяющими дальние к столу опоры лавок. Устройство содержит стопор 21, расположенный с наружных сторон у края каждой из царг 5. Стопор выполнен в виде треугольного элемента с округленной частью, по форме повторяющей форму царги 5. Подлокотники 22 прикреплены к внутренней стороне столешницы 2. Подлокотники 22 соединены с опорами 8 с помощью горизонтальных элементов 23. Устройство работает следующим образом. Для перевода устройства в положение скамья лавка 9 приподнимается, отрывая от поверхности стол 1. Далее при толчке лавки 9 вперед части опор 8 а смещаются относительно частей опор 8 б на 90 градусов и переходят в перпендикулярное положение относительно частей 8 б. Одновременно опоры 7 смещаются относительно царг 5 на 90 градусов 3 90192013.02.28 и переходят в параллельное положение с царгами 5. В целом весь стол поворачивается на 90 градусов, при этом столешница 2 принимает перпендикулярное относительно лавки 10 положение. Опоры 16 и 17 лавки 10 размещаются между частями 8 а опор стола 8, а сама часть 8 а опирается на горизонтальный элемент 18. Столешница 2 перемещается и образует заднюю часть скамьи. Плоский элемент 6 формирует спинку скамьи. Горизонтальные плоскости 11 и 12 после трансформации расположены параллельно и формируют опору для сидения. Подлокотники 22 и горизонтальные элементы 23 формируют подлокотники устройства в положении скамья. Для перевода мебели в положение стол необходимо также потянуть за лавку 9, сместив в обратном порядке части 8 а и 8 б и опоры 7 и царги 4. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
