Скамья, совмещенная с информационным носителем

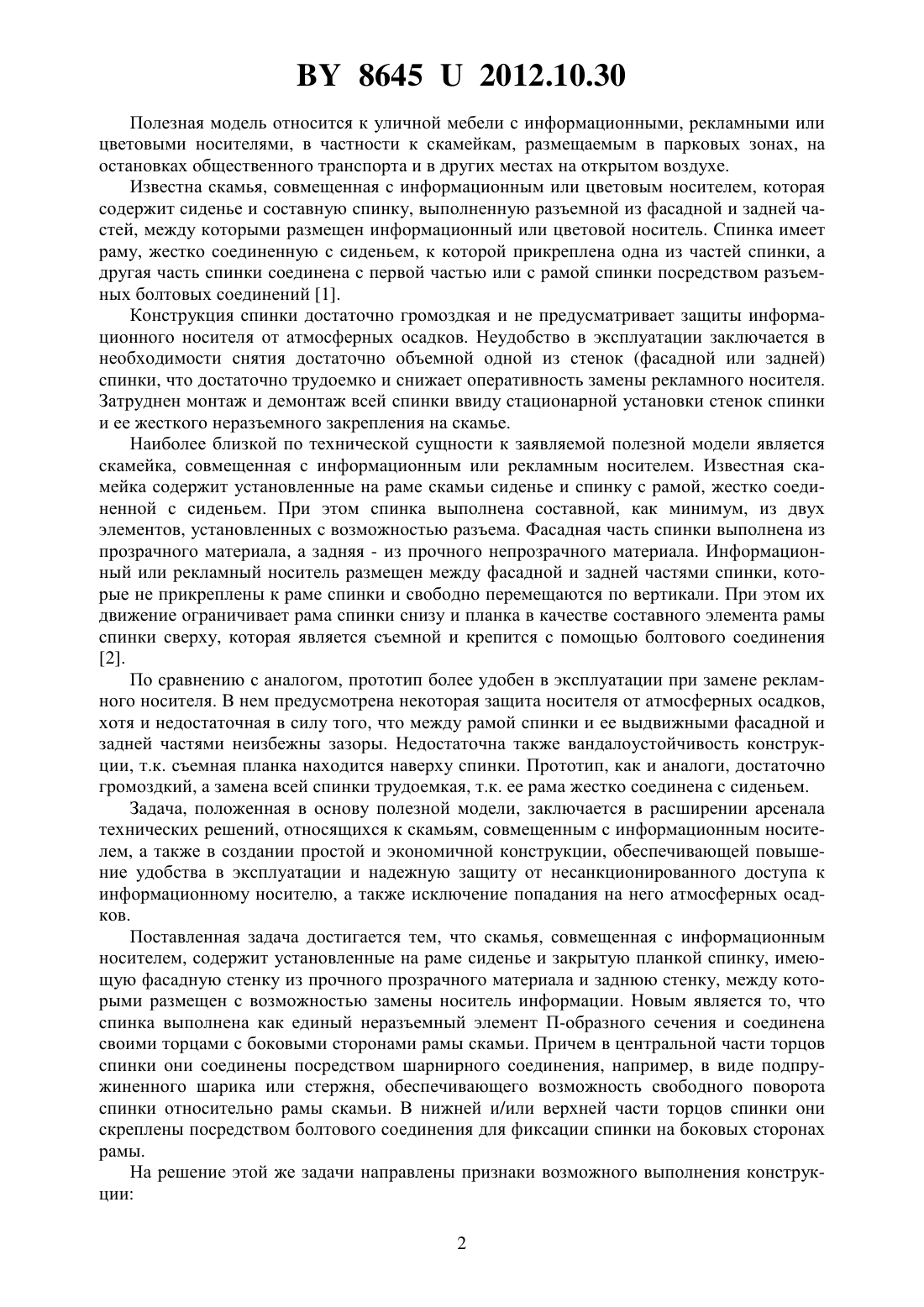

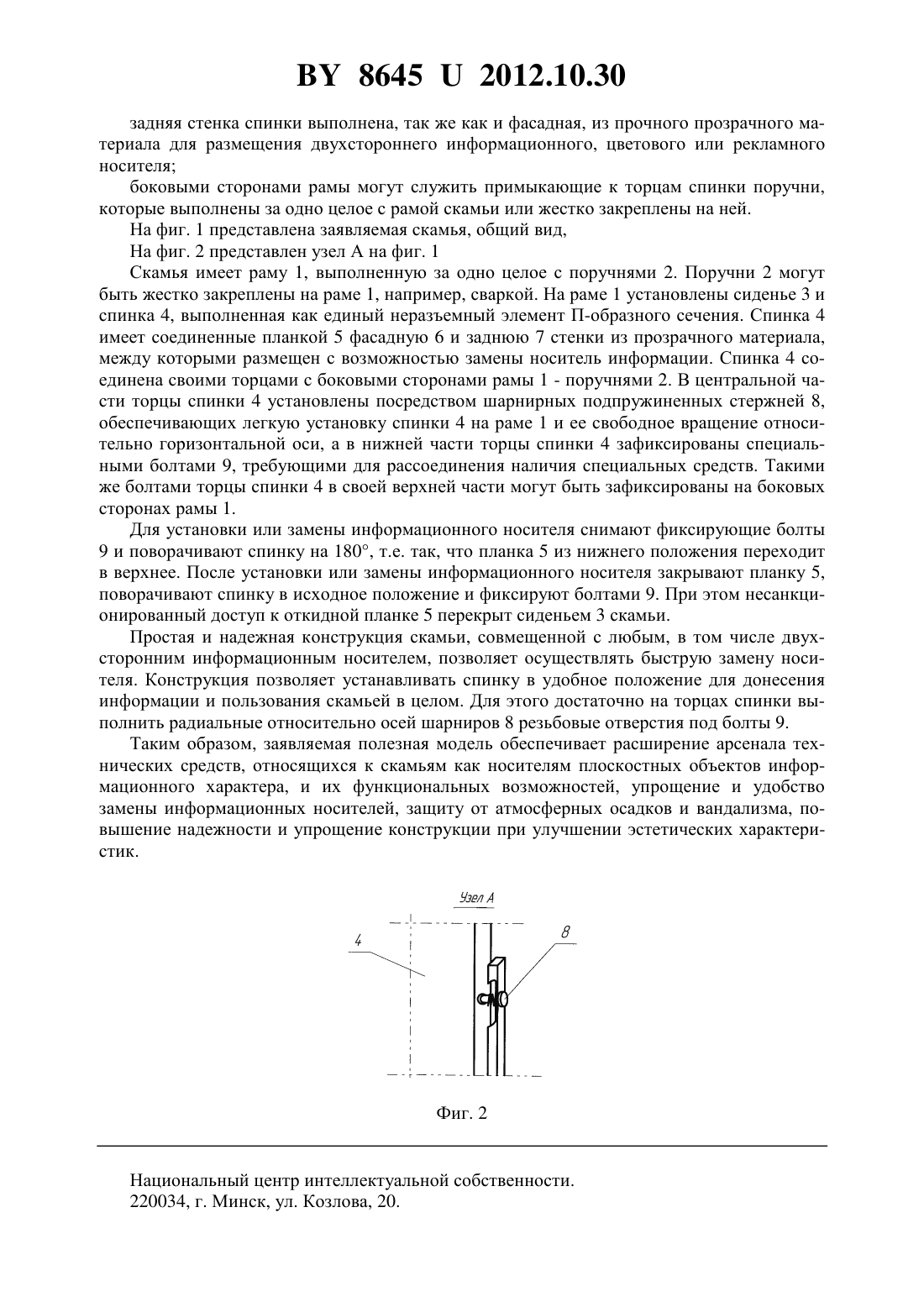

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Бакуров Олег Александрович(72) Автор Бакуров Олег Александрович(73) Патентообладатель Бакуров Олег Александрович(57) 1. Скамья, совмещенная с информационным носителем, содержащая установленные на раме сиденье и закрытую планкой спинку, имеющую заднюю стенку и фасадную стенку, выполненную из прочного прозрачного материала, между которыми размещен с возможностью замены носитель информации, отличающаяся тем, что спинка выполнена как единый неразъемный элемент П-образного сечения и соединена торцами с боковыми сторонами рамы, причем в центральной части торцов спинки - посредством шарнирного соединения с возможностью поворота, а в нижней и/или верхней - посредством болтового соединения. 2. Скамья по п. 1, отличающаяся тем, что задняя стенка спинки выполнена из прозрачного материала. 3. Скамья по п. 1, отличающаяся тем, что боковыми сторонами рамы служат примыкающие к торцам спинки поручни, которые выполнены за одно целое с рамой или жестко закреплены на ней. 86452012.10.30 Полезная модель относится к уличной мебели с информационными, рекламными или цветовыми носителями, в частности к скамейкам, размещаемым в парковых зонах, на остановках общественного транспорта и в других местах на открытом воздухе. Известна скамья, совмещенная с информационным или цветовым носителем, которая содержит сиденье и составную спинку, выполненную разъемной из фасадной и задней частей, между которыми размещен информационный или цветовой носитель. Спинка имеет раму, жестко соединенную с сиденьем, к которой прикреплена одна из частей спинки, а другая часть спинки соединена с первой частью или с рамой спинки посредством разъемных болтовых соединений 1. Конструкция спинки достаточно громоздкая и не предусматривает защиты информационного носителя от атмосферных осадков. Неудобство в эксплуатации заключается в необходимости снятия достаточно объемной одной из стенок (фасадной или задней) спинки, что достаточно трудоемко и снижает оперативность замены рекламного носителя. Затруднен монтаж и демонтаж всей спинки ввиду стационарной установки стенок спинки и ее жесткого неразъемного закрепления на скамье. Наиболее близкой по технической сущности к заявляемой полезной модели является скамейка, совмещенная с информационным или рекламным носителем. Известная скамейка содержит установленные на раме скамьи сиденье и спинку с рамой, жестко соединенной с сиденьем. При этом спинка выполнена составной, как минимум, из двух элементов, установленных с возможностью разъема. Фасадная часть спинки выполнена из прозрачного материала, а задняя - из прочного непрозрачного материала. Информационный или рекламный носитель размещен между фасадной и задней частями спинки, которые не прикреплены к раме спинки и свободно перемещаются по вертикали. При этом их движение ограничивает рама спинки снизу и планка в качестве составного элемента рамы спинки сверху, которая является съемной и крепится с помощью болтового соединения 2. По сравнению с аналогом, прототип более удобен в эксплуатации при замене рекламного носителя. В нем предусмотрена некоторая защита носителя от атмосферных осадков,хотя и недостаточная в силу того, что между рамой спинки и ее выдвижными фасадной и задней частями неизбежны зазоры. Недостаточна также вандалоустойчивость конструкции, т.к. съемная планка находится наверху спинки. Прототип, как и аналоги, достаточно громоздкий, а замена всей спинки трудоемкая, т.к. ее рама жестко соединена с сиденьем. Задача, положенная в основу полезной модели, заключается в расширении арсенала технических решений, относящихся к скамьям, совмещенным с информационным носителем, а также в создании простой и экономичной конструкции, обеспечивающей повышение удобства в эксплуатации и надежную защиту от несанкционированного доступа к информационному носителю, а также исключение попадания на него атмосферных осадков. Поставленная задача достигается тем, что скамья, совмещенная с информационным носителем, содержит установленные на раме сиденье и закрытую планкой спинку, имеющую фасадную стенку из прочного прозрачного материала и заднюю стенку, между которыми размещен с возможностью замены носитель информации. Новым является то, что спинка выполнена как единый неразъемный элемент П-образного сечения и соединена своими торцами с боковыми сторонами рамы скамьи. Причем в центральной части торцов спинки они соединены посредством шарнирного соединения, например, в виде подпружиненного шарика или стержня, обеспечивающего возможность свободного поворота спинки относительно рамы скамьи. В нижней и/или верхней части торцов спинки они скреплены посредством болтового соединения для фиксации спинки на боковых сторонах рамы. На решение этой же задачи направлены признаки возможного выполнения конструкции 2 86452012.10.30 задняя стенка спинки выполнена, так же как и фасадная, из прочного прозрачного материала для размещения двухстороннего информационного, цветового или рекламного носителя боковыми сторонами рамы могут служить примыкающие к торцам спинки поручни,которые выполнены за одно целое с рамой скамьи или жестко закреплены на ней. На фиг. 1 представлена заявляемая скамья, общий вид,На фиг. 2 представлен узел А на фиг. 1 Скамья имеет раму 1, выполненную за одно целое с поручнями 2. Поручни 2 могут быть жестко закреплены на раме 1, например, сваркой. На раме 1 установлены сиденье 3 и спинка 4, выполненная как единый неразъемный элемент П-образного сечения. Спинка 4 имеет соединенные планкой 5 фасадную 6 и заднюю 7 стенки из прозрачного материала,между которыми размещен с возможностью замены носитель информации. Спинка 4 соединена своими торцами с боковыми сторонами рамы 1 - поручнями 2. В центральной части торцы спинки 4 установлены посредством шарнирных подпружиненных стержней 8,обеспечивающих легкую установку спинки 4 на раме 1 и ее свободное вращение относительно горизонтальной оси, а в нижней части торцы спинки 4 зафиксированы специальными болтами 9, требующими для рассоединения наличия специальных средств. Такими же болтами торцы спинки 4 в своей верхней части могут быть зафиксированы на боковых сторонах рамы 1. Для установки или замены информационного носителя снимают фиксирующие болты 9 и поворачивают спинку на 180, т.е. так, что планка 5 из нижнего положения переходит в верхнее. После установки или замены информационного носителя закрывают планку 5,поворачивают спинку в исходное положение и фиксируют болтами 9. При этом несанкционированный доступ к откидной планке 5 перекрыт сиденьем 3 скамьи. Простая и надежная конструкция скамьи, совмещенной с любым, в том числе двухсторонним информационным носителем, позволяет осуществлять быструю замену носителя. Конструкция позволяет устанавливать спинку в удобное положение для донесения информации и пользования скамьей в целом. Для этого достаточно на торцах спинки выполнить радиальные относительно осей шарниров 8 резьбовые отверстия под болты 9. Таким образом, заявляемая полезная модель обеспечивает расширение арсенала технических средств, относящихся к скамьям как носителям плоскостных объектов информационного характера, и их функциональных возможностей, упрощение и удобство замены информационных носителей, защиту от атмосферных осадков и вандализма, повышение надежности и упрощение конструкции при улучшении эстетических характеристик. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
