Устройство для закладки выработанного пространства

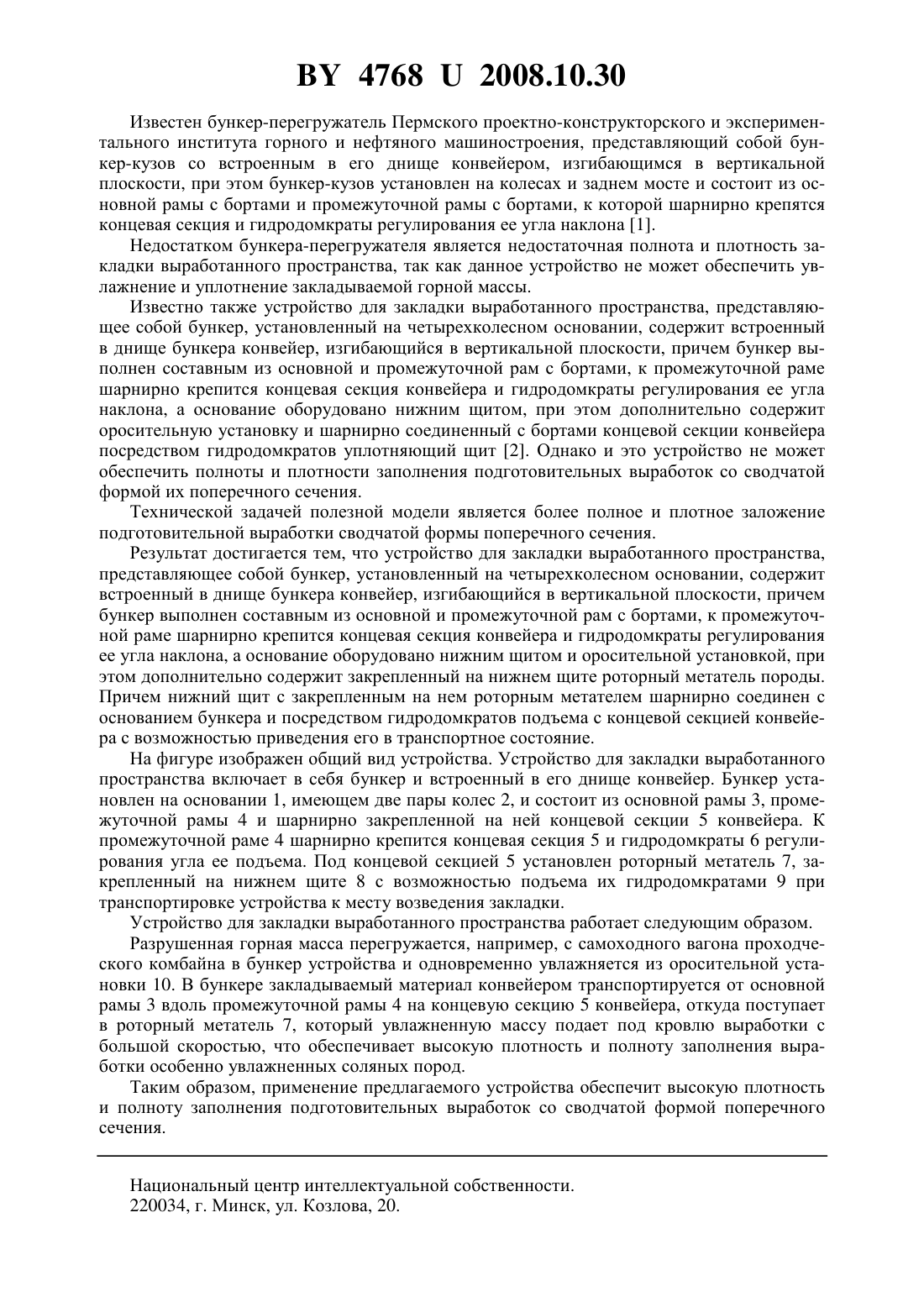

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЗАКЛАДКИ ВЫРАБОТАННОГО ПРОСТРАНСТВА(71) Заявитель Республиканское унитарное предприятие Производственное объединение Беларуськалий(72) Авторы Тараканов Владимир Аркадьевич Чужов Василий Николаевич Петровский Борис Иванович Калиниченко Петр Иванович(73) Патентообладатель Республиканское унитарное предприятие Производственное объединение Беларуськалий(57) 1. Устройство для закладки выработанного пространства, представляющего собой бункер, установленный на четырехколесном основании, содержит встроенный в днище бункера конвейер, изгибающийся в вертикальной плоскости, причем бункер выполнен составным из основной и промежуточной рам с бортами, к промежуточной раме шарнирно крепятся концевая секция конвейера и гидродомкраты регулирования ее угла наклона, а основание оборудовано нижним щитом и оросительной установкой, отличающееся тем,что дополнительно содержит закрепленный на нижнем щите роторный метатель. 2. Устройство по п. 1, отличающееся тем, что нижний щит с закрепленным на нем роторным метателем шарнирно соединен с основанием бункера и посредством гидродомкратов подъема с концевой секцией конвейера с возможностью приведения его в транспортное положение. Полезная модель относится к горно-шахтной промышленности и может быть использована для заполнения и закладки подготовительных выработок разрушенной горной массой, преимущественно выработок при выемке калийных пластов. 47682008.10.30 Известен бункер-перегружатель Пермского проектно-конструкторского и экспериментального института горного и нефтяного машиностроения, представляющий собой бункер-кузов со встроенным в его днище конвейером, изгибающимся в вертикальной плоскости, при этом бункер-кузов установлен на колесах и заднем мосте и состоит из основной рамы с бортами и промежуточной рамы с бортами, к которой шарнирно крепятся концевая секция и гидродомкраты регулирования ее угла наклона 1. Недостатком бункера-перегружателя является недостаточная полнота и плотность закладки выработанного пространства, так как данное устройство не может обеспечить увлажнение и уплотнение закладываемой горной массы. Известно также устройство для закладки выработанного пространства, представляющее собой бункер, установленный на четырехколесном основании, содержит встроенный в днище бункера конвейер, изгибающийся в вертикальной плоскости, причем бункер выполнен составным из основной и промежуточной рам с бортами, к промежуточной раме шарнирно крепится концевая секция конвейера и гидродомкраты регулирования ее угла наклона, а основание оборудовано нижним щитом, при этом дополнительно содержит оросительную установку и шарнирно соединенный с бортами концевой секции конвейера посредством гидродомкратов уплотняющий щит 2. Однако и это устройство не может обеспечить полноты и плотности заполнения подготовительных выработок со сводчатой формой их поперечного сечения. Технической задачей полезной модели является более полное и плотное заложение подготовительной выработки сводчатой формы поперечного сечения. Результат достигается тем, что устройство для закладки выработанного пространства,представляющее собой бункер, установленный на четырехколесном основании, содержит встроенный в днище бункера конвейер, изгибающийся в вертикальной плоскости, причем бункер выполнен составным из основной и промежуточной рам с бортами, к промежуточной раме шарнирно крепится концевая секция конвейера и гидродомкраты регулирования ее угла наклона, а основание оборудовано нижним щитом и оросительной установкой, при этом дополнительно содержит закрепленный на нижнем щите роторный метатель породы. Причем нижний щит с закрепленным на нем роторным метателем шарнирно соединен с основанием бункера и посредством гидродомкратов подъема с концевой секцией конвейера с возможностью приведения его в транспортное состояние. На фигуре изображен общий вид устройства. Устройство для закладки выработанного пространства включает в себя бункер и встроенный в его днище конвейер. Бункер установлен на основании 1, имеющем две пары колес 2, и состоит из основной рамы 3, промежуточной рамы 4 и шарнирно закрепленной на ней концевой секции 5 конвейера. К промежуточной раме 4 шарнирно крепится концевая секция 5 и гидродомкраты 6 регулирования угла ее подъема. Под концевой секцией 5 установлен роторный метатель 7, закрепленный на нижнем щите 8 с возможностью подъема их гидродомкратами 9 при транспортировке устройства к месту возведения закладки. Устройство для закладки выработанного пространства работает следующим образом. Разрушенная горная масса перегружается, например, с самоходного вагона проходческого комбайна в бункер устройства и одновременно увлажняется из оросительной установки 10. В бункере закладываемый материал конвейером транспортируется от основной рамы 3 вдоль промежуточной рамы 4 на концевую секцию 5 конвейера, откуда поступает в роторный метатель 7, который увлажненную массу подает под кровлю выработки с большой скоростью, что обеспечивает высокую плотность и полноту заполнения выработки особенно увлажненных соляных пород. Таким образом, применение предлагаемого устройства обеспечит высокую плотность и полноту заполнения подготовительных выработок со сводчатой формой поперечного сечения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
