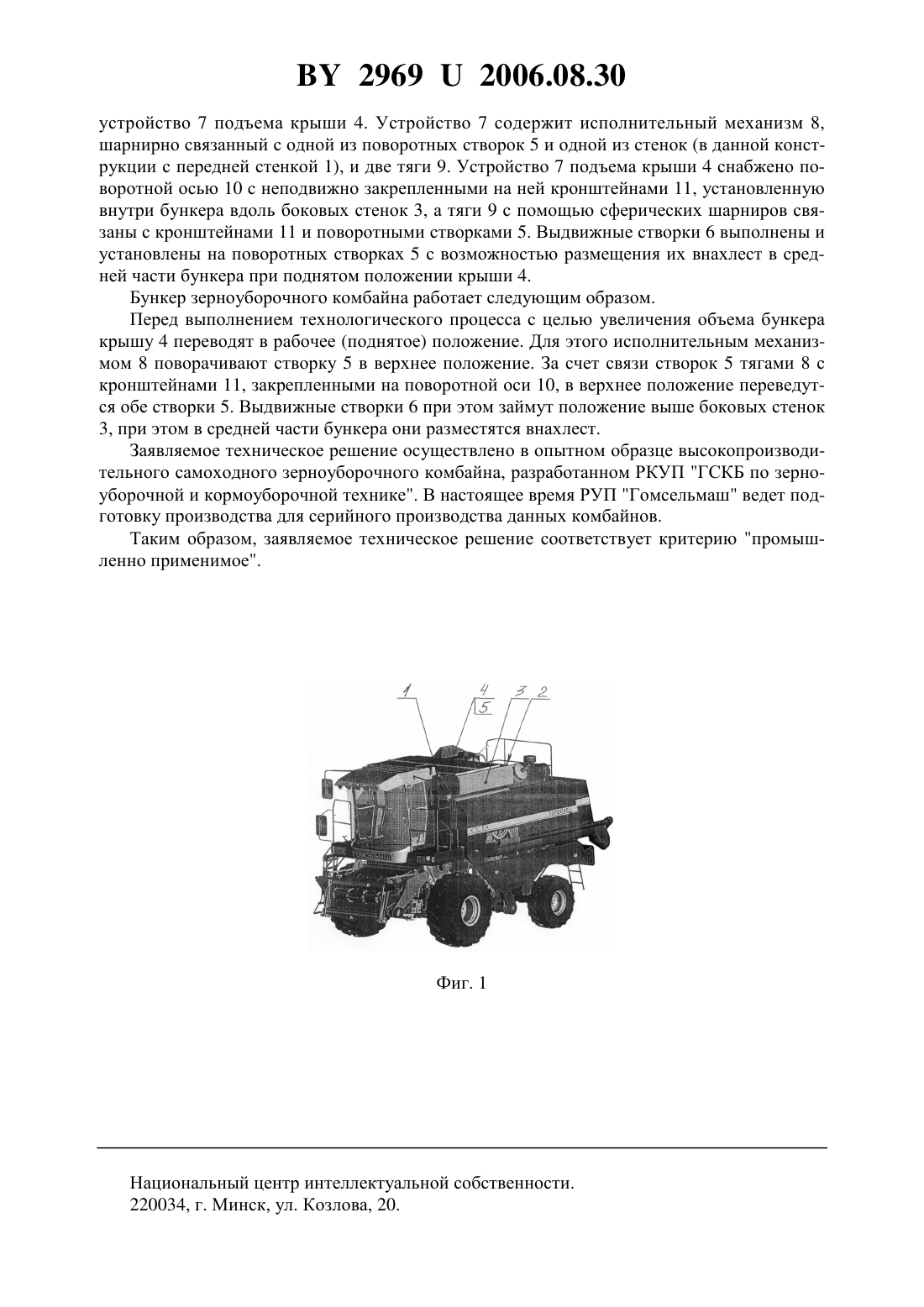

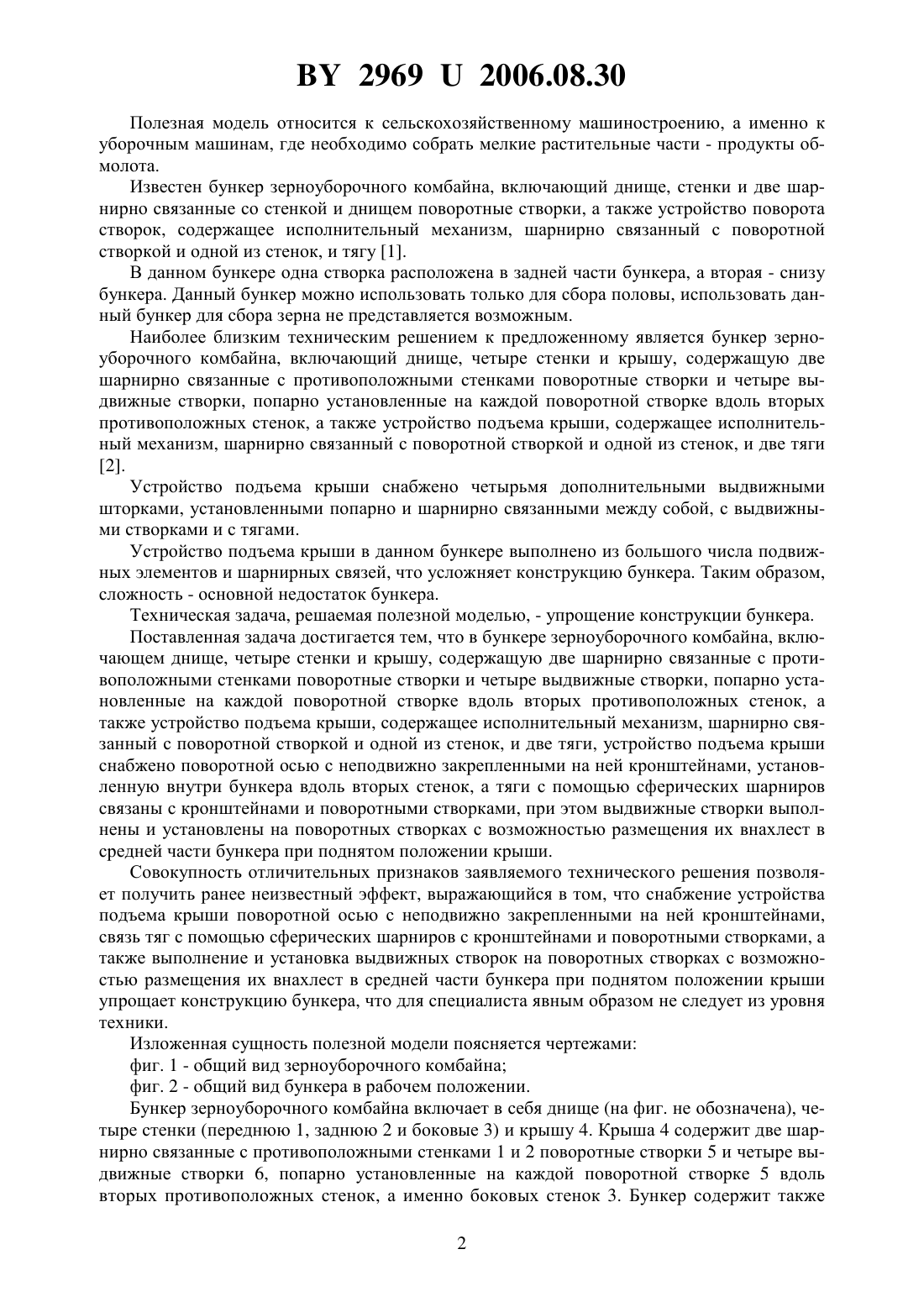

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(72) Авторы Иоффе Марк Павлович Дюжев Андрей Анисимович Жмайлик Валерий Алексеевич Гончаров Виктор Александрович Халява Николай Иванович Меженников Александр Павлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод сельскохозяйственного машиностроения Гомсельмаш(57) Бункер зерноуборочного комбайна, включающий днище, четыре стенки и крышу, содержащую две шарнирно связанные с противоположными стенками поворотные створки и четыре выдвижные створки, попарно установленные на каждой поворотной створке вдоль вторых противоположных стенок, а также устройство подъема крыши, содержащее исполнительный механизм, шарнирно связанный с поворотной створкой и одной из стенок, и две тяги, отличающийся тем, что устройство подъема крыши снабжено поворотной осью с неподвижно закрепленными на ней кронштейнами, установленную внутри бункера вдоль вторых стенок, а тяги с помощью сферических шарниров связаны с кронштейнами и поворотными створками, при этом выдвижные створки выполнены и установлены на поворотных створках с возможностью размещения их внахлест в средней части бункера при поднятом положении крыши. 29692006.08.30 Полезная модель относится к сельскохозяйственному машиностроению, а именно к уборочным машинам, где необходимо собрать мелкие растительные части - продукты обмолота. Известен бункер зерноуборочного комбайна, включающий днище, стенки и две шарнирно связанные со стенкой и днищем поворотные створки, а также устройство поворота створок, содержащее исполнительный механизм, шарнирно связанный с поворотной створкой и одной из стенок, и тягу 1. В данном бункере одна створка расположена в задней части бункера, а вторая - снизу бункера. Данный бункер можно использовать только для сбора половы, использовать данный бункер для сбора зерна не представляется возможным. Наиболее близким техническим решением к предложенному является бункер зерноуборочного комбайна, включающий днище, четыре стенки и крышу, содержащую две шарнирно связанные с противоположными стенками поворотные створки и четыре выдвижные створки, попарно установленные на каждой поворотной створке вдоль вторых противоположных стенок, а также устройство подъема крыши, содержащее исполнительный механизм, шарнирно связанный с поворотной створкой и одной из стенок, и две тяги 2. Устройство подъема крыши снабжено четырьмя дополнительными выдвижными шторками, установленными попарно и шарнирно связанными между собой, с выдвижными створками и с тягами. Устройство подъема крыши в данном бункере выполнено из большого числа подвижных элементов и шарнирных связей, что усложняет конструкцию бункера. Таким образом,сложность - основной недостаток бункера. Техническая задача, решаемая полезной моделью, - упрощение конструкции бункера. Поставленная задача достигается тем, что в бункере зерноуборочного комбайна, включающем днище, четыре стенки и крышу, содержащую две шарнирно связанные с противоположными стенками поворотные створки и четыре выдвижные створки, попарно установленные на каждой поворотной створке вдоль вторых противоположных стенок, а также устройство подъема крыши, содержащее исполнительный механизм, шарнирно связанный с поворотной створкой и одной из стенок, и две тяги, устройство подъема крыши снабжено поворотной осью с неподвижно закрепленными на ней кронштейнами, установленную внутри бункера вдоль вторых стенок, а тяги с помощью сферических шарниров связаны с кронштейнами и поворотными створками, при этом выдвижные створки выполнены и установлены на поворотных створках с возможностью размещения их внахлест в средней части бункера при поднятом положении крыши. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение устройства подъема крыши поворотной осью с неподвижно закрепленными на ней кронштейнами,связь тяг с помощью сферических шарниров с кронштейнами и поворотными створками, а также выполнение и установка выдвижных створок на поворотных створках с возможностью размещения их внахлест в средней части бункера при поднятом положении крыши упрощает конструкцию бункера, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид зерноуборочного комбайна фиг. 2 - общий вид бункера в рабочем положении. Бункер зерноуборочного комбайна включает в себя днище (на фиг. не обозначена), четыре стенки (переднюю 1, заднюю 2 и боковые 3) и крышу 4. Крыша 4 содержит две шарнирно связанные с противоположными стенками 1 и 2 поворотные створки 5 и четыре выдвижные створки 6, попарно установленные на каждой поворотной створке 5 вдоль вторых противоположных стенок, а именно боковых стенок 3. Бункер содержит также 2 29692006.08.30 устройство 7 подъема крыши 4. Устройство 7 содержит исполнительный механизм 8,шарнирно связанный с одной из поворотных створок 5 и одной из стенок (в данной конструкции с передней стенкой 1), и две тяги 9. Устройство 7 подъема крыши 4 снабжено поворотной осью 10 с неподвижно закрепленными на ней кронштейнами 11, установленную внутри бункера вдоль боковых стенок 3, а тяги 9 с помощью сферических шарниров связаны с кронштейнами 11 и поворотными створками 5. Выдвижные створки 6 выполнены и установлены на поворотных створках 5 с возможностью размещения их внахлест в средней части бункера при поднятом положении крыши 4. Бункер зерноуборочного комбайна работает следующим образом. Перед выполнением технологического процесса с целью увеличения объема бункера крышу 4 переводят в рабочее (поднятое) положение. Для этого исполнительным механизмом 8 поворачивают створку 5 в верхнее положение. За счет связи створок 5 тягами 8 с кронштейнами 11, закрепленными на поворотной оси 10, в верхнее положение переведутся обе створки 5. Выдвижные створки 6 при этом займут положение выше боковых стенок 3, при этом в средней части бункера они разместятся внахлест. Заявляемое техническое решение осуществлено в опытном образце высокопроизводительного самоходного зерноуборочного комбайна, разработанном РКУП ГСКБ по зерноуборочной и кормоуборочной технике. В настоящее время РУП Гомсельмаш ведет подготовку производства для серийного производства данных комбайнов. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: A01F 12/60

Метки: зерноуборочного, комбайна, бункер
