Пластиковая ячеистая структура для ограждений

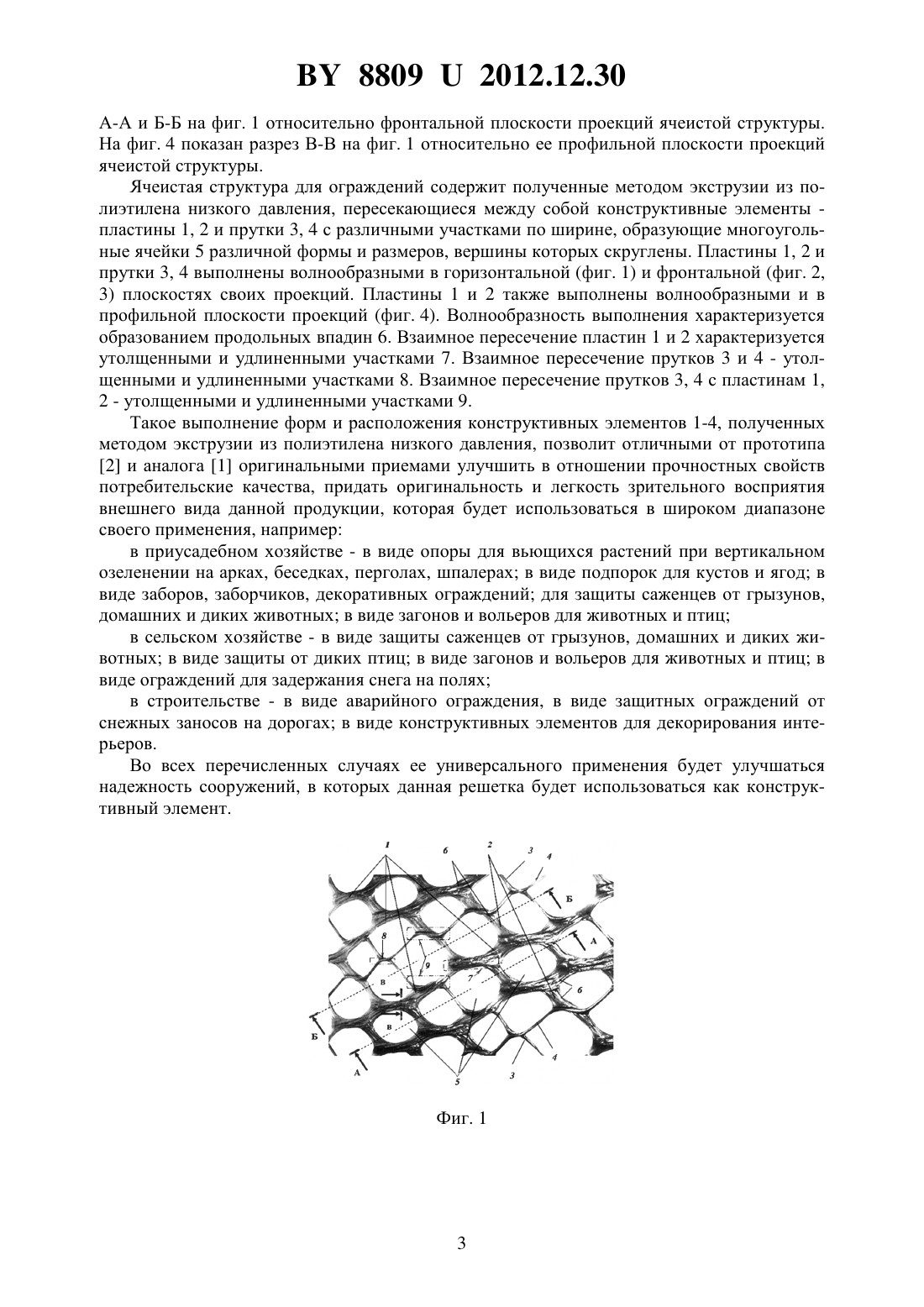

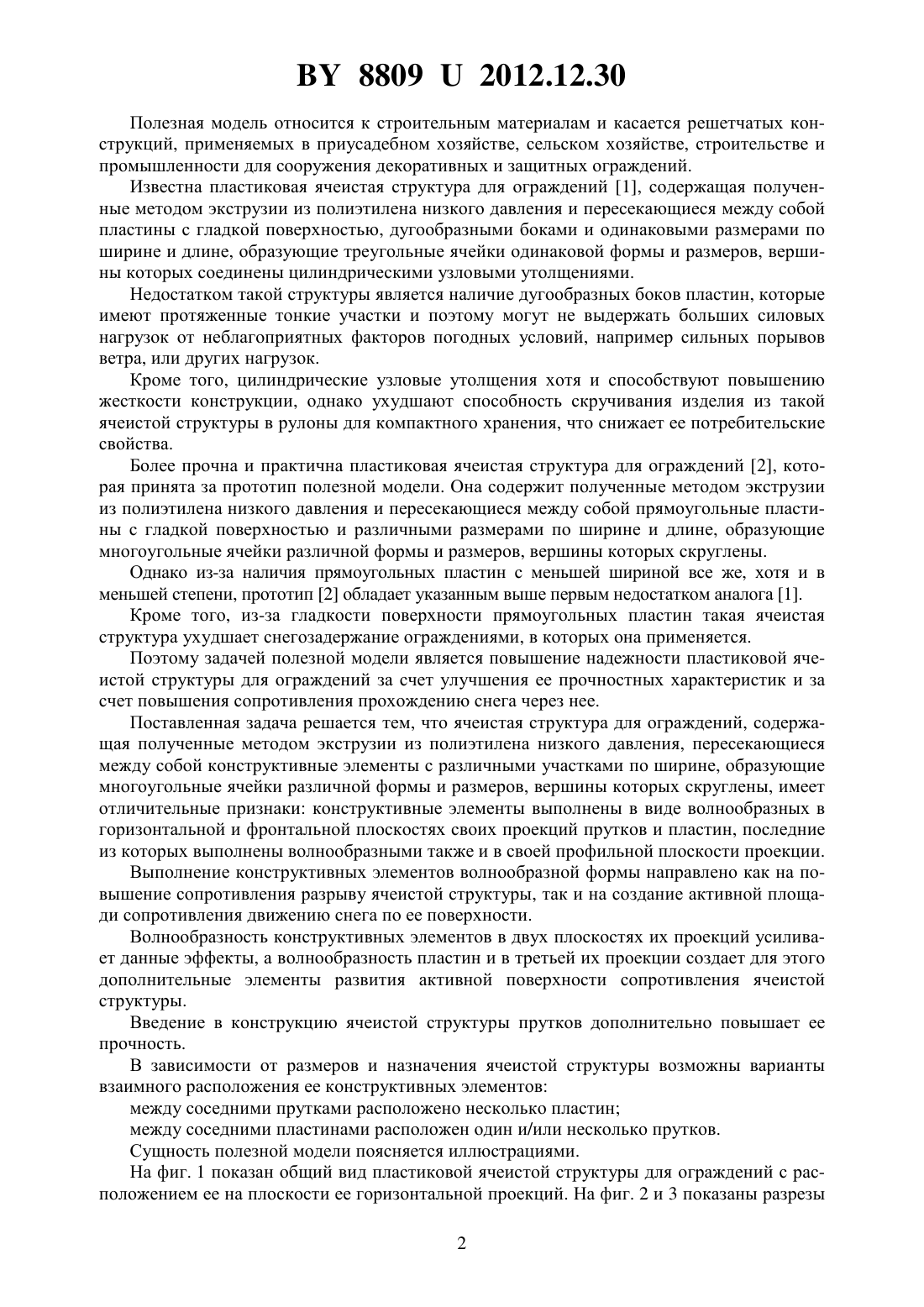

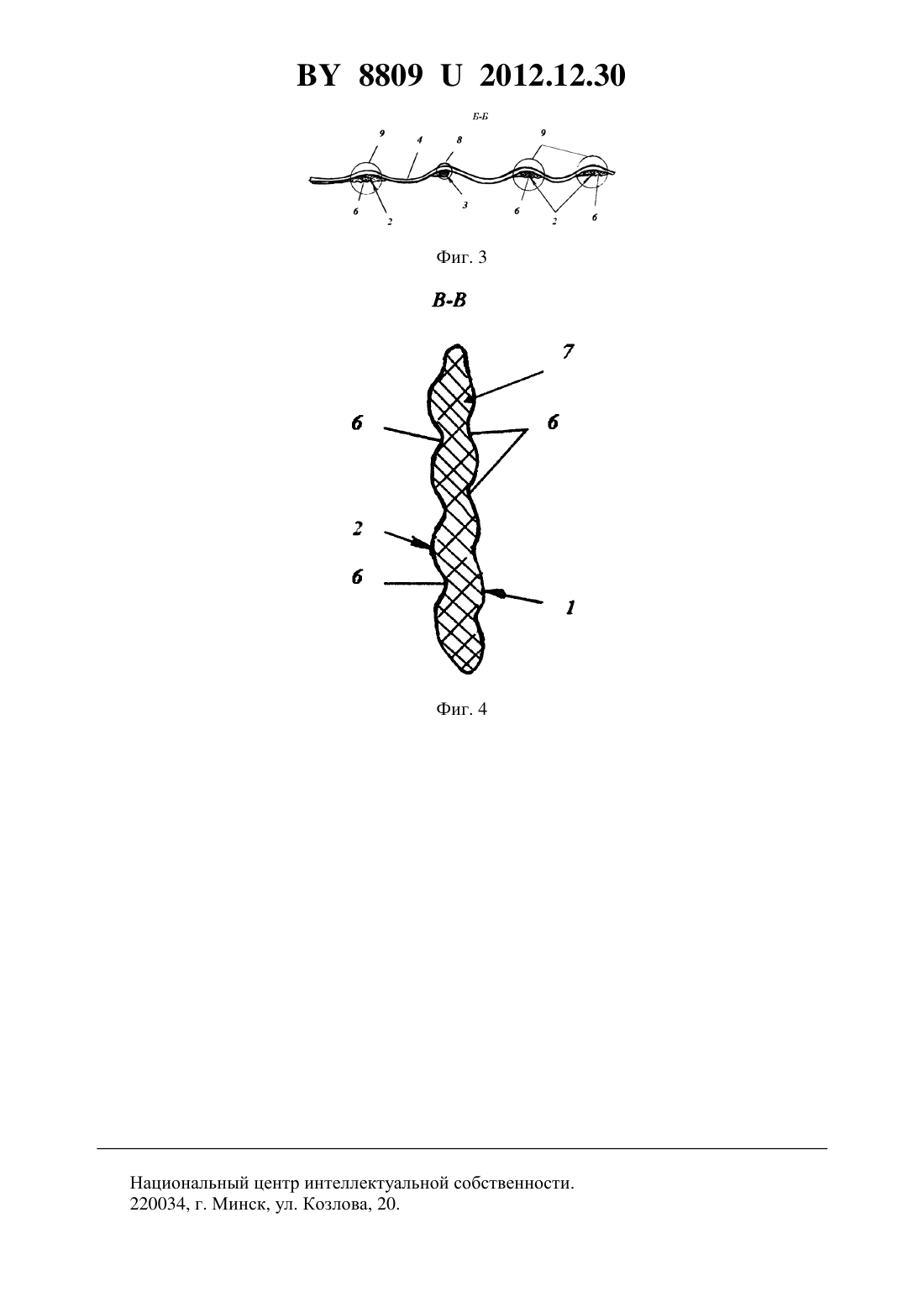

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПЛАСТИКОВАЯ ЯЧЕИСТАЯ СТРУКТУРА ДЛЯ ОГРАЖДЕНИЙ(72) Авторы Кошурников Денис Викторович Максимов Сергей Николаевич(57) 1. Пластиковая ячеистая структура для ограждений, содержащая полученные методом экструзии из полиэтилена низкого давления, пересекающиеся между собой конструктивные элементы с различными участками по ширине, образующие многоугольные ячейки различной формы и размеров, вершины которых скруглены, отличающаяся тем, что конструктивные элементы выполнены в виде волнообразных в горизонтальной и фронтальной плоскостях своих проекций прутков и пластин, последние из которых выполнены волнообразными также и в своей профильной плоскости проекции. 2. Структура по п. 1, отличающаяся тем, что между соседними прутками расположено несколько пластин. 3. Структура по п. 1, отличающаяся тем, что между соседними пластинами расположен один и/или несколько прутков. 88092012.12.30 Полезная модель относится к строительным материалам и касается решетчатых конструкций, применяемых в приусадебном хозяйстве, сельском хозяйстве, строительстве и промышленности для сооружения декоративных и защитных ограждений. Известна пластиковая ячеистая структура для ограждений 1, содержащая полученные методом экструзии из полиэтилена низкого давления и пересекающиеся между собой пластины с гладкой поверхностью, дугообразными боками и одинаковыми размерами по ширине и длине, образующие треугольные ячейки одинаковой формы и размеров, вершины которых соединены цилиндрическими узловыми утолщениями. Недостатком такой структуры является наличие дугообразных боков пластин, которые имеют протяженные тонкие участки и поэтому могут не выдержать больших силовых нагрузок от неблагоприятных факторов погодных условий, например сильных порывов ветра, или других нагрузок. Кроме того, цилиндрические узловые утолщения хотя и способствуют повышению жесткости конструкции, однако ухудшают способность скручивания изделия из такой ячеистой структуры в рулоны для компактного хранения, что снижает ее потребительские свойства. Более прочна и практична пластиковая ячеистая структура для ограждений 2, которая принята за прототип полезной модели. Она содержит полученные методом экструзии из полиэтилена низкого давления и пересекающиеся между собой прямоугольные пластины с гладкой поверхностью и различными размерами по ширине и длине, образующие многоугольные ячейки различной формы и размеров, вершины которых скруглены. Однако из-за наличия прямоугольных пластин с меньшей шириной все же, хотя и в меньшей степени, прототип 2 обладает указанным выше первым недостатком аналога 1. Кроме того, из-за гладкости поверхности прямоугольных пластин такая ячеистая структура ухудшает снегозадержание ограждениями, в которых она применяется. Поэтому задачей полезной модели является повышение надежности пластиковой ячеистой структуры для ограждений за счет улучшения ее прочностных характеристик и за счет повышения сопротивления прохождению снега через нее. Поставленная задача решается тем, что ячеистая структура для ограждений, содержащая полученные методом экструзии из полиэтилена низкого давления, пересекающиеся между собой конструктивные элементы с различными участками по ширине, образующие многоугольные ячейки различной формы и размеров, вершины которых скруглены, имеет отличительные признаки конструктивные элементы выполнены в виде волнообразных в горизонтальной и фронтальной плоскостях своих проекций прутков и пластин, последние из которых выполнены волнообразными также и в своей профильной плоскости проекции. Выполнение конструктивных элементов волнообразной формы направлено как на повышение сопротивления разрыву ячеистой структуры, так и на создание активной площади сопротивления движению снега по ее поверхности. Волнообразность конструктивных элементов в двух плоскостях их проекций усиливает данные эффекты, а волнообразность пластин и в третьей их проекции создает для этого дополнительные элементы развития активной поверхности сопротивления ячеистой структуры. Введение в конструкцию ячеистой структуры прутков дополнительно повышает ее прочность. В зависимости от размеров и назначения ячеистой структуры возможны варианты взаимного расположения ее конструктивных элементов между соседними прутками расположено несколько пластин между соседними пластинами расположен один и/или несколько прутков. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показан общий вид пластиковой ячеистой структуры для ограждений с расположением ее на плоскости ее горизонтальной проекций. На фиг. 2 и 3 показаны разрезы 2 88092012.12.30 А-А и Б-Б на фиг. 1 относительно фронтальной плоскости проекций ячеистой структуры. На фиг. 4 показан разрез В-В на фиг. 1 относительно ее профильной плоскости проекций ячеистой структуры. Ячеистая структура для ограждений содержит полученные методом экструзии из полиэтилена низкого давления, пересекающиеся между собой конструктивные элементы пластины 1, 2 и прутки 3, 4 с различными участками по ширине, образующие многоугольные ячейки 5 различной формы и размеров, вершины которых скруглены. Пластины 1, 2 и прутки 3, 4 выполнены волнообразными в горизонтальной (фиг. 1) и фронтальной (фиг. 2,3) плоскостях своих проекций. Пластины 1 и 2 также выполнены волнообразными и в профильной плоскости проекций (фиг. 4). Волнообразность выполнения характеризуется образованием продольных впадин 6. Взаимное пересечение пластин 1 и 2 характеризуется утолщенными и удлиненными участками 7. Взаимное пересечение прутков 3 и 4 - утолщенными и удлиненными участками 8. Взаимное пересечение прутков 3, 4 с пластинам 1,2 - утолщенными и удлиненными участками 9. Такое выполнение форм и расположения конструктивных элементов 1-4, полученных методом экструзии из полиэтилена низкого давления, позволит отличными от прототипа 2 и аналога 1 оригинальными приемами улучшить в отношении прочностных свойств потребительские качества, придать оригинальность и легкость зрительного восприятия внешнего вида данной продукции, которая будет использоваться в широком диапазоне своего применения, например в приусадебном хозяйстве - в виде опоры для вьющихся растений при вертикальном озеленении на арках, беседках, перголах, шпалерах в виде подпорок для кустов и ягод в виде заборов, заборчиков, декоративных ограждений для защиты саженцев от грызунов,домашних и диких животных в виде загонов и вольеров для животных и птиц в сельском хозяйстве - в виде защиты саженцев от грызунов, домашних и диких животных в виде защиты от диких птиц в виде загонов и вольеров для животных и птиц в виде ограждений для задержания снега на полях в строительстве - в виде аварийного ограждения, в виде защитных ограждений от снежных заносов на дорогах в виде конструктивных элементов для декорирования интерьеров. Во всех перечисленных случаях ее универсального применения будет улучшаться надежность сооружений, в которых данная решетка будет использоваться как конструктивный элемент. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
