Гибкий ячеистый конструктивный эелемент

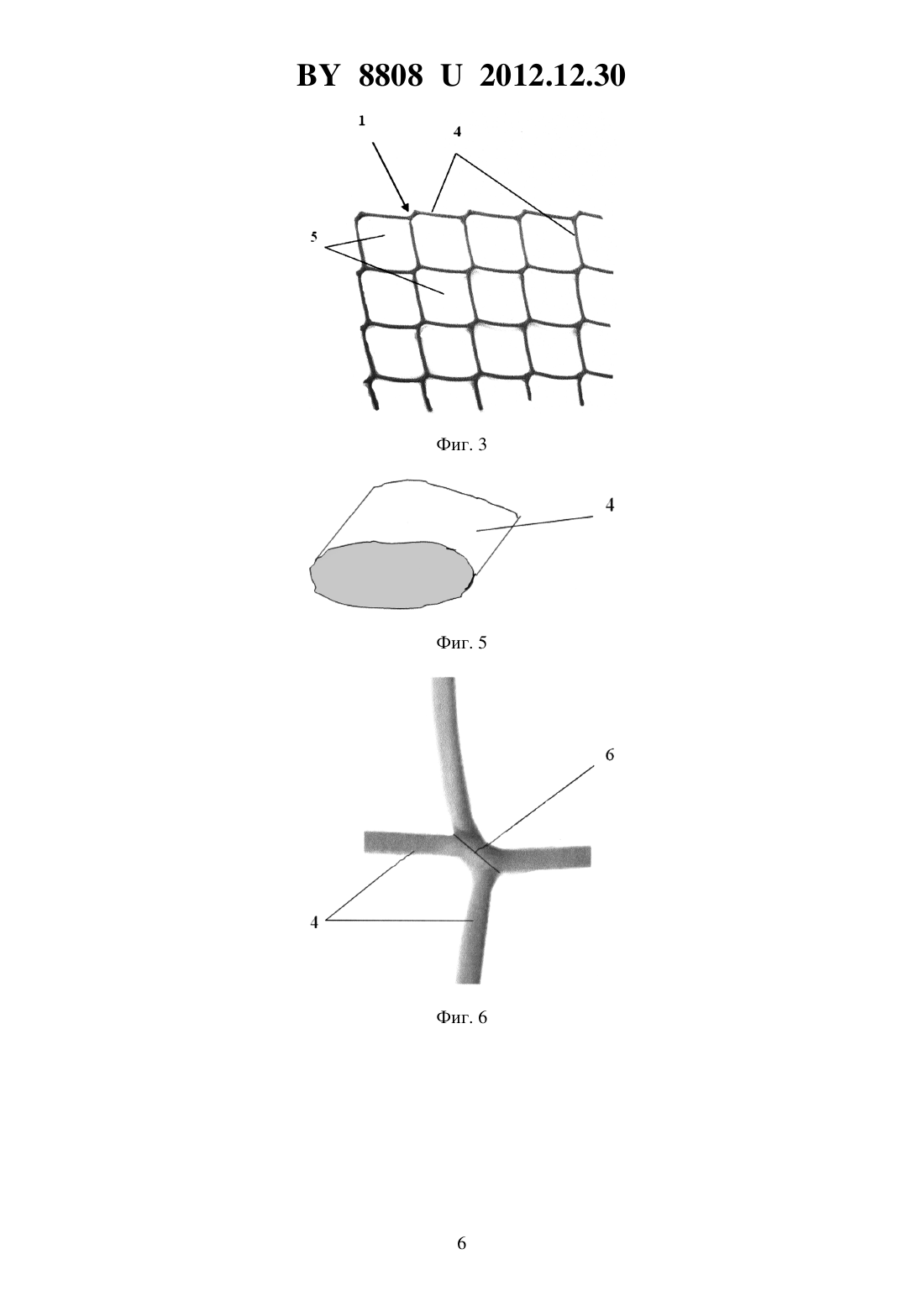

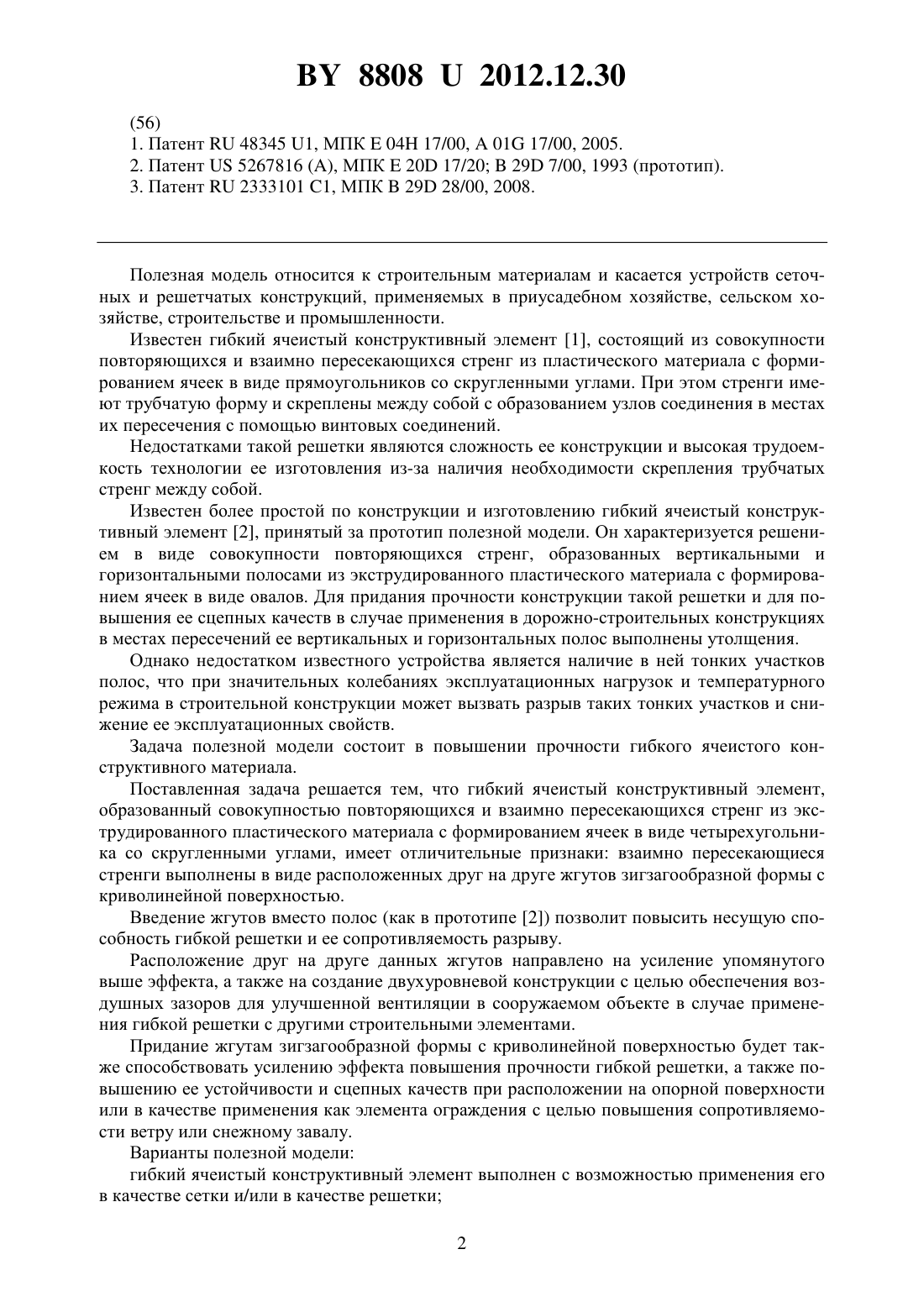

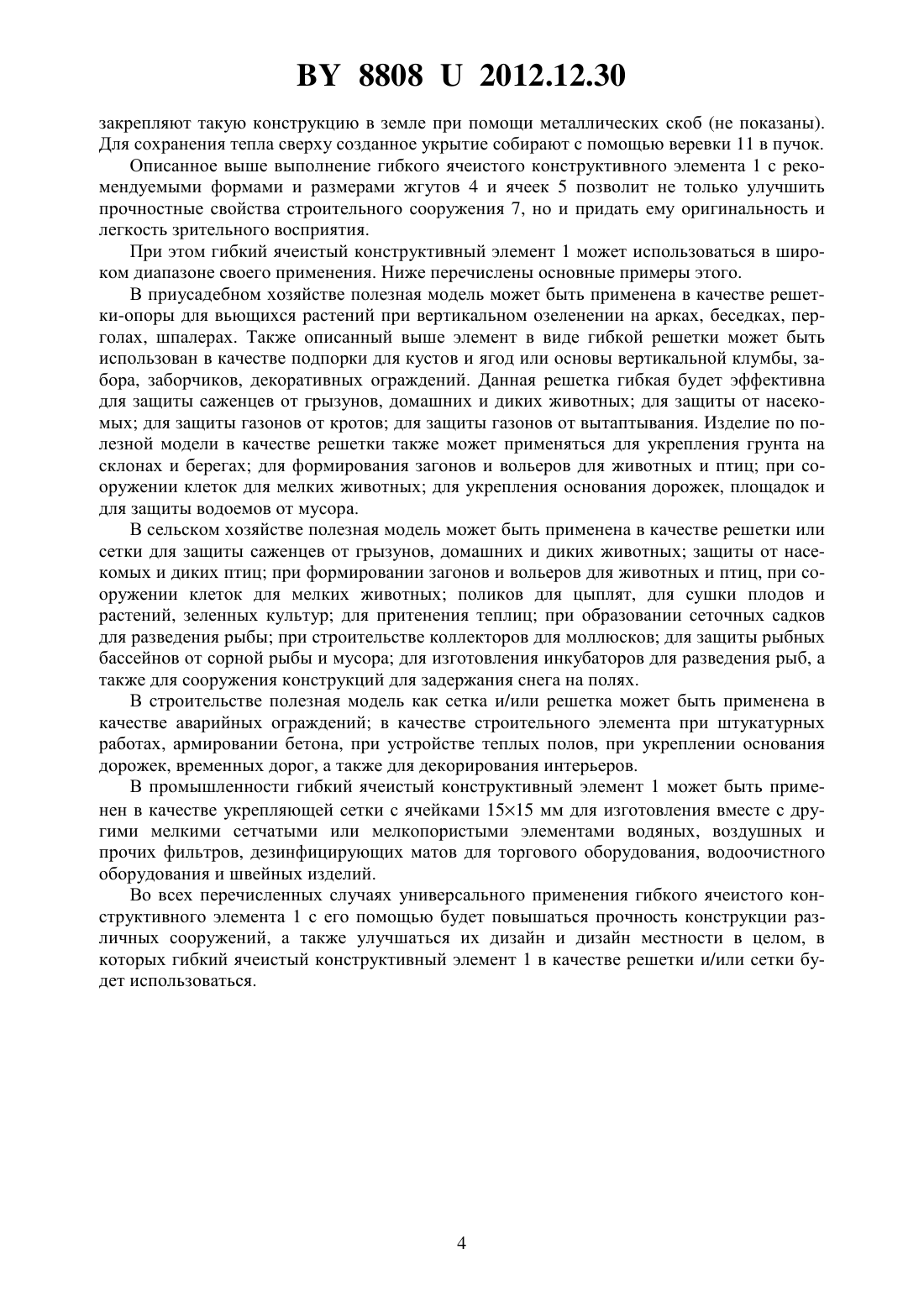

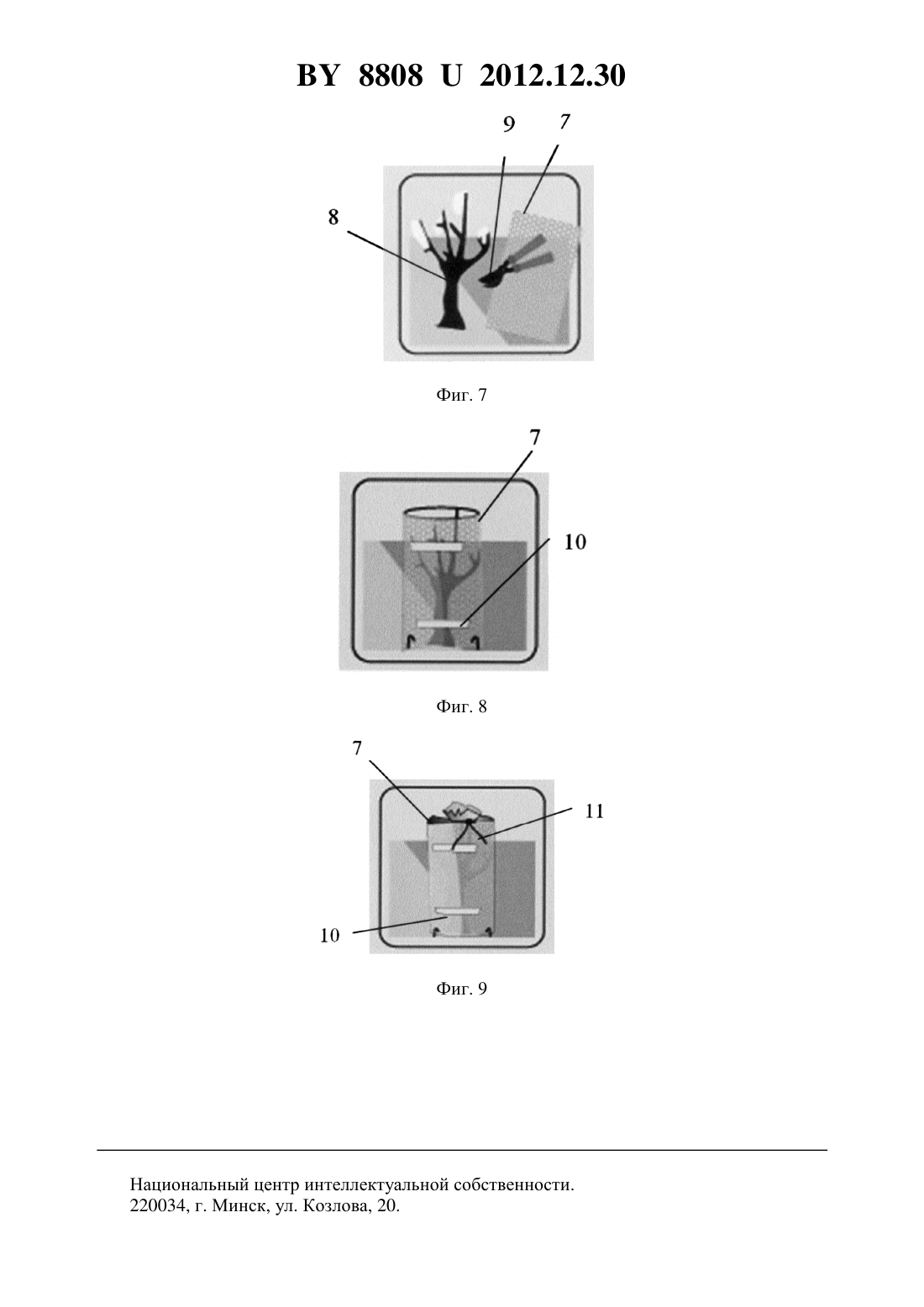

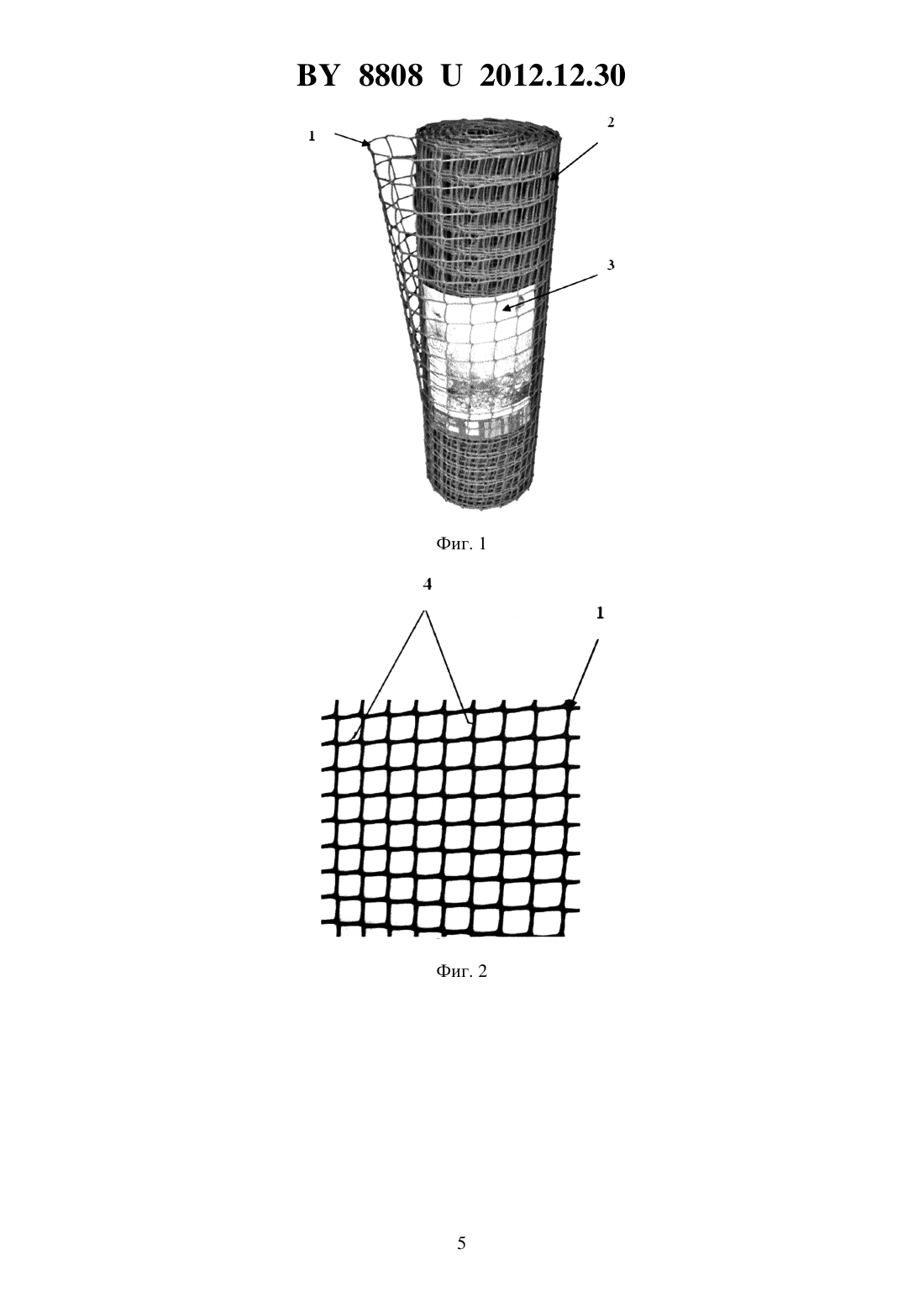

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИБКИЙ ЯЧЕИСТЫЙ КОНСТРУКТИВНЫЙ ЭЛЕМЕНТ(72) Авторы Кошурников Денис Викторович Максимов Сергей Николаевич(57) 1. Гибкий ячеистый конструктивный элемент, образованный совокупностью повторяющихся и взаимно пересекающихся стренг из экструдированного пластического материала с формированием ячеек в виде четырехугольника со скругленными углами,отличающийся тем, что взаимно пересекающиеся стренги выполнены в виде расположенных друг на друге жгутов зигзагообразной формы с криволинейной поверхностью. 2. Элемент по п. 1, отличающийся тем, что он выполнен с возможностью применения его в качестве сетки и/или в качестве решетки. 3. Элемент по п. 1, отличающийся тем, что криволинейная поверхность жгутов выполнена нецилиндрической формы. 4. Элемент по п. 1, отличающийся тем, что ячейки выполнены в виде искривленных параллелограммов. 5. Элемент по п. 4, отличающийся тем, что длина сторон искривленных параллелограммов равна от 15 до 85 мм, при этом толщина жгутов равна от 2 до 6 мм, а диагональ,проведенная через пересечение жгутов в углах ячеек, равна от 4 до 7 мм. Полезная модель относится к строительным материалам и касается устройств сеточных и решетчатых конструкций, применяемых в приусадебном хозяйстве, сельском хозяйстве, строительстве и промышленности. Известен гибкий ячеистый конструктивный элемент 1, состоящий из совокупности повторяющихся и взаимно пересекающихся стренг из пластического материала с формированием ячеек в виде прямоугольников со скругленными углами. При этом стренги имеют трубчатую форму и скреплены между собой с образованием узлов соединения в местах их пересечения с помощью винтовых соединений. Недостатками такой решетки являются сложность ее конструкции и высокая трудоемкость технологии ее изготовления из-за наличия необходимости скрепления трубчатых стренг между собой. Известен более простой по конструкции и изготовлению гибкий ячеистый конструктивный элемент 2, принятый за прототип полезной модели. Он характеризуется решением в виде совокупности повторяющихся стренг, образованных вертикальными и горизонтальными полосами из экструдированного пластического материала с формированием ячеек в виде овалов. Для придания прочности конструкции такой решетки и для повышения ее сцепных качеств в случае применения в дорожно-строительных конструкциях в местах пересечений ее вертикальных и горизонтальных полос выполнены утолщения. Однако недостатком известного устройства является наличие в ней тонких участков полос, что при значительных колебаниях эксплуатационных нагрузок и температурного режима в строительной конструкции может вызвать разрыв таких тонких участков и снижение ее эксплуатационных свойств. Задача полезной модели состоит в повышении прочности гибкого ячеистого конструктивного материала. Поставленная задача решается тем, что гибкий ячеистый конструктивный элемент,образованный совокупностью повторяющихся и взаимно пересекающихся стренг из экструдированного пластического материала с формированием ячеек в виде четырехугольника со скругленными углами, имеет отличительные признаки взаимно пересекающиеся стренги выполнены в виде расположенных друг на друге жгутов зигзагообразной формы с криволинейной поверхностью. Введение жгутов вместо полос (как в прототипе 2) позволит повысить несущую способность гибкой решетки и ее сопротивляемость разрыву. Расположение друг на друге данных жгутов направлено на усиление упомянутого выше эффекта, а также на создание двухуровневой конструкции с целью обеспечения воздушных зазоров для улучшенной вентиляции в сооружаемом объекте в случае применения гибкой решетки с другими строительными элементами. Придание жгутам зигзагообразной формы с криволинейной поверхностью будет также способствовать усилению эффекта повышения прочности гибкой решетки, а также повышению ее устойчивости и сцепных качеств при расположении на опорной поверхности или в качестве применения как элемента ограждения с целью повышения сопротивляемости ветру или снежному завалу. Варианты полезной модели гибкий ячеистый конструктивный элемент выполнен с возможностью применения его в качестве сетки и/или в качестве решетки 2 88082012.12.30 криволинейная поверхность жгутов выполнена нецилиндрической формы ячейки выполнены в виде искривленных параллелограммов длина сторон искривленных параллелограммов равна от 15 до 85 мм, при этом толщина жгутов равна от 2 до 6 мм, а диагональ, проведенная через пересечение жгутов в углах ячеек, равна от 4 до 7 мм. Сущность полезной модели поясняется фигурами. На фиг. 1 показан общий вид гибкого ячеистого конструктивного элемента в рулоне. На фиг. 2 - общий вид отрезанной от рулона части этого элемента с мелкими ячейками размером 1515 мм. На фиг. 3 - то же, что и на фиг. 2, но с ячейками приблизительно в 3,5 раза большими. На фиг. 4 - то же, что и на фиг. 2, но с ячейками приблизительно в 5,5 раза большими. На фиг. 5 показано сечение жгута. На фиг. 6 - увеличенный узел пересечения жгутов. На фиг. 7-9 - пример применения гибкого ячеистого конструктивного элемента. Гибкий ячеистый конструктивный элемент 1 может быть скручен в рулон 2 (фиг. 1), в котором возможно расположение листа 3 с техническими характеристиками, а также с руководством по эксплуатации и применению данного изделия. Из рулона 2 необходимый размер гибкого ячеистого конструктивного элемента 1 может быть отрезан (фиг. 2-4) для применения его в качестве сетки и/или в качестве решетки. Гибкий ячеистый конструктивный элемент 1 (фиг. 2-4) образован совокупностью повторяющихся и взаимно пересекающихся стренг из экструдированного пластического материала в виде расположенных друг на друге жгутов 4 зигзагообразной формы с криволинейной поверхностью, которая может быть выполнена нецилиндрической формы,например, как показано в сечении жгута 4 на фиг. 5. Жгуты 4 выполнены из экструдированного пластического материала с наполнителем, придающим окраску жгутам или зеленого цвета, или красного цвета, или цвета хаки. Жгутами 4 сформированы ячейки 5 в виде четырехугольников, например параллелограммов со скругленными углами, длина сторон которых может быть равна от 15 до 85 мм. При этом толщина жгутов может быть равна от 2 до 6 мм, а диагональ 6 (фиг. 6), проведенная через пересечение жгутов в углах ячеек 5, равна от 4 до 15 мм. Изготавливают гибкий ячеистый конструктивный элемент 1 любым известным способом получения сетчатого полимерного материала. Например, согласно технологии 3, состоящей из последовательно выполняемых операций (не показаны), включающих в себя экструзию расплава полимера, выдавливание его через средство выдавливания с получением плоской ленты, которую каландируют, обрезают ее кромки, охлаждают, перфорируют, нагревают до температуры размягчения и далее подвергают вытягиванию с ориентацией как минимум в одном направлении. Гибкий ячеистый конструктивный элемент 1 может быть применен в строительной конструкции определенного сооружения 7 (фиг. 7-9). Например, для защиты саженцев,кустов или отдельных деревьев 8 от грызунов с использованием при создании, например,ножниц 9, липкой ленты 10 и веревки 11. Применяют гибкий ячеистый конструктивный элемент 1 следующим образом. От рулона 2 (фиг. 1) отрезают полосу гибкого ячеистого конструктивного элемента 1 необходимой длины (фиг. 2-4) и затем используют такую полосу по назначению, или конструируя из нее отдельное сооружение 7 (фиг. 7-9), ограждение (не показано), например, в виде решетки (фиг. 3) красного цвета для аварийного ограждения, или формируя объект вместе с другими строительными элементами, например геотехническим полотном (не показано), перегородками (не показано) и т.д. В показанном примере применения (фиг. 7-9) с целью защиты отдельного дерева 8 от грызунов ножницами 9 отрезают от полосы гибкого ячеистого конструктивного элемента 1 (фиг. 2-4) необходимого размера кусок (фиг. 7) и придают ему нужную форму (фиг. 8),оборачивая дерево 8. Затем фиксируют края сооружения 7 при помощи липкой ленты 10 и 3 88082012.12.30 закрепляют такую конструкцию в земле при помощи металлических скоб (не показаны). Для сохранения тепла сверху созданное укрытие собирают с помощью веревки 11 в пучок. Описанное выше выполнение гибкого ячеистого конструктивного элемента 1 с рекомендуемыми формами и размерами жгутов 4 и ячеек 5 позволит не только улучшить прочностные свойства строительного сооружения 7, но и придать ему оригинальность и легкость зрительного восприятия. При этом гибкий ячеистый конструктивный элемент 1 может использоваться в широком диапазоне своего применения. Ниже перечислены основные примеры этого. В приусадебном хозяйстве полезная модель может быть применена в качестве решетки-опоры для вьющихся растений при вертикальном озеленении на арках, беседках, перголах, шпалерах. Также описанный выше элемент в виде гибкой решетки может быть использован в качестве подпорки для кустов и ягод или основы вертикальной клумбы, забора, заборчиков, декоративных ограждений. Данная решетка гибкая будет эффективна для защиты саженцев от грызунов, домашних и диких животных для защиты от насекомых для защиты газонов от кротов для защиты газонов от вытаптывания. Изделие по полезной модели в качестве решетки также может применяться для укрепления грунта на склонах и берегах для формирования загонов и вольеров для животных и птиц при сооружении клеток для мелких животных для укрепления основания дорожек, площадок и для защиты водоемов от мусора. В сельском хозяйстве полезная модель может быть применена в качестве решетки или сетки для защиты саженцев от грызунов, домашних и диких животных защиты от насекомых и диких птиц при формировании загонов и вольеров для животных и птиц, при сооружении клеток для мелких животных поликов для цыплят, для сушки плодов и растений, зеленных культур для притенения теплиц при образовании сеточных садков для разведения рыбы при строительстве коллекторов для моллюсков для защиты рыбных бассейнов от сорной рыбы и мусора для изготовления инкубаторов для разведения рыб, а также для сооружения конструкций для задержания снега на полях. В строительстве полезная модель как сетка и/или решетка может быть применена в качестве аварийных ограждений в качестве строительного элемента при штукатурных работах, армировании бетона, при устройстве теплых полов, при укреплении основания дорожек, временных дорог, а также для декорирования интерьеров. В промышленности гибкий ячеистый конструктивный элемент 1 может быть применен в качестве укрепляющей сетки с ячейками 1515 мм для изготовления вместе с другими мелкими сетчатыми или мелкопористыми элементами водяных, воздушных и прочих фильтров, дезинфицирующих матов для торгового оборудования, водоочистного оборудования и швейных изделий. Во всех перечисленных случаях универсального применения гибкого ячеистого конструктивного элемента 1 с его помощью будет повышаться прочность конструкции различных сооружений, а также улучшаться их дизайн и дизайн местности в целом, в которых гибкий ячеистый конструктивный элемент 1 в качестве решетки и/или сетки будет использоваться. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
