Гибкая решетка для строительных работ и ограждений

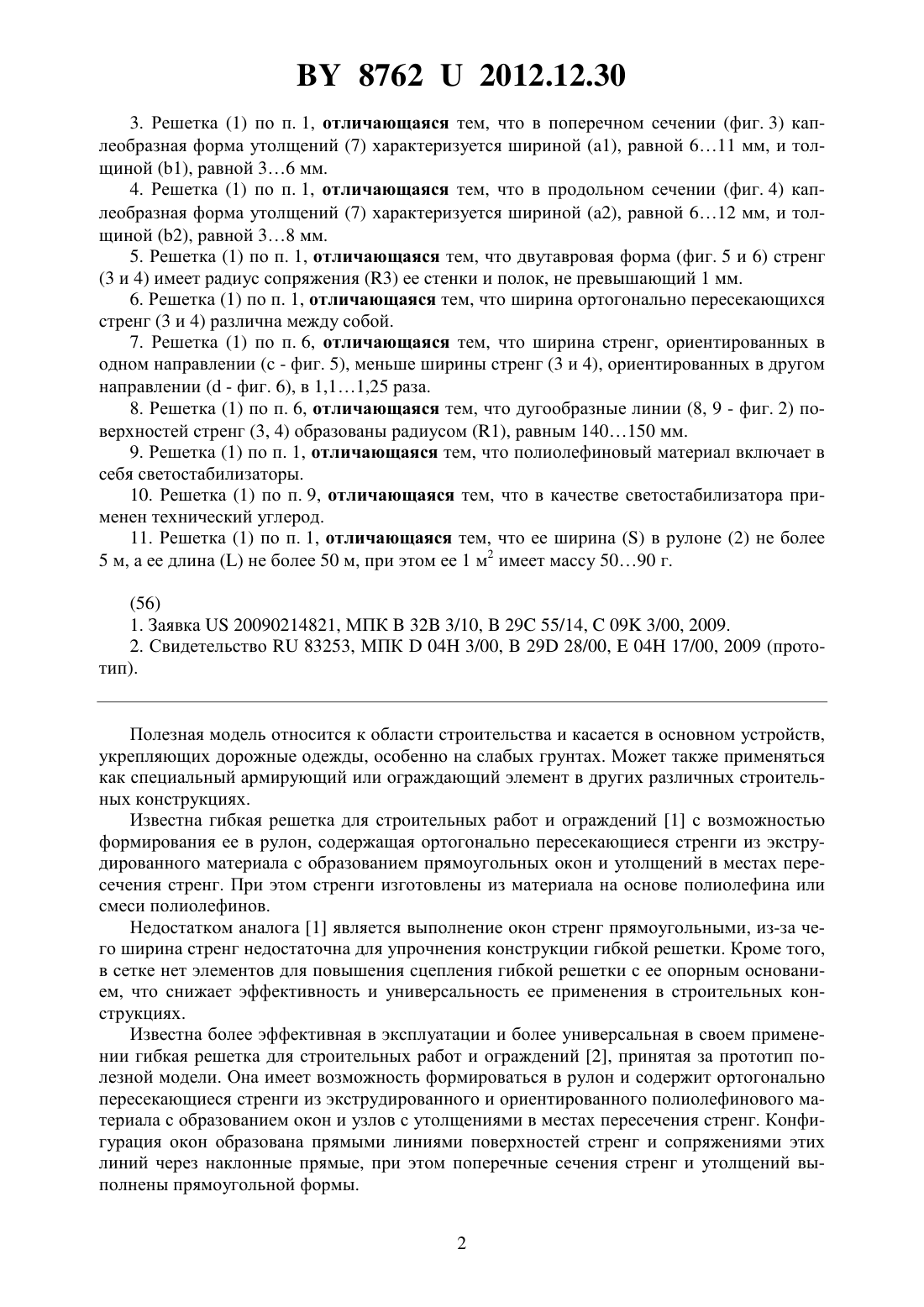

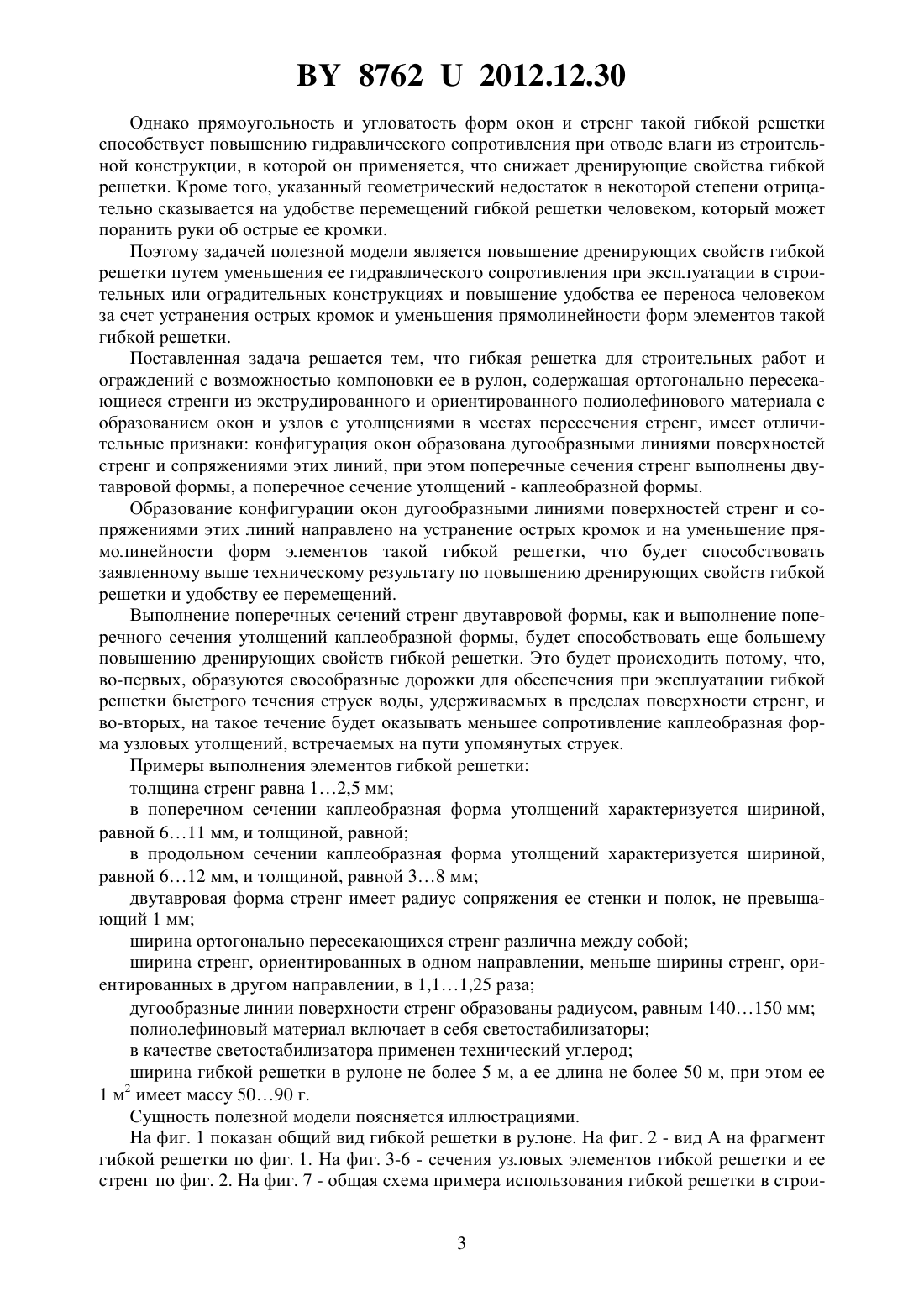

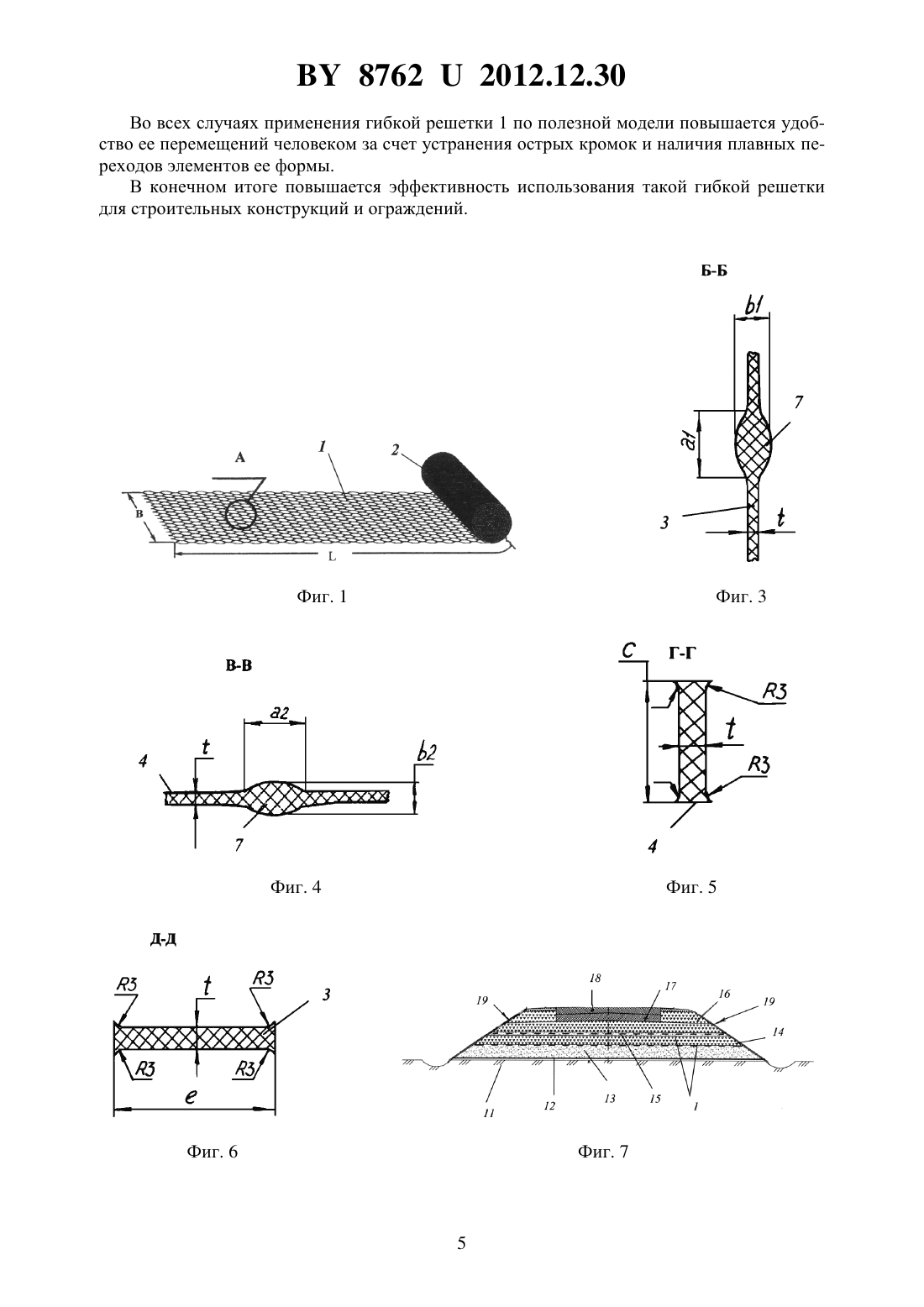

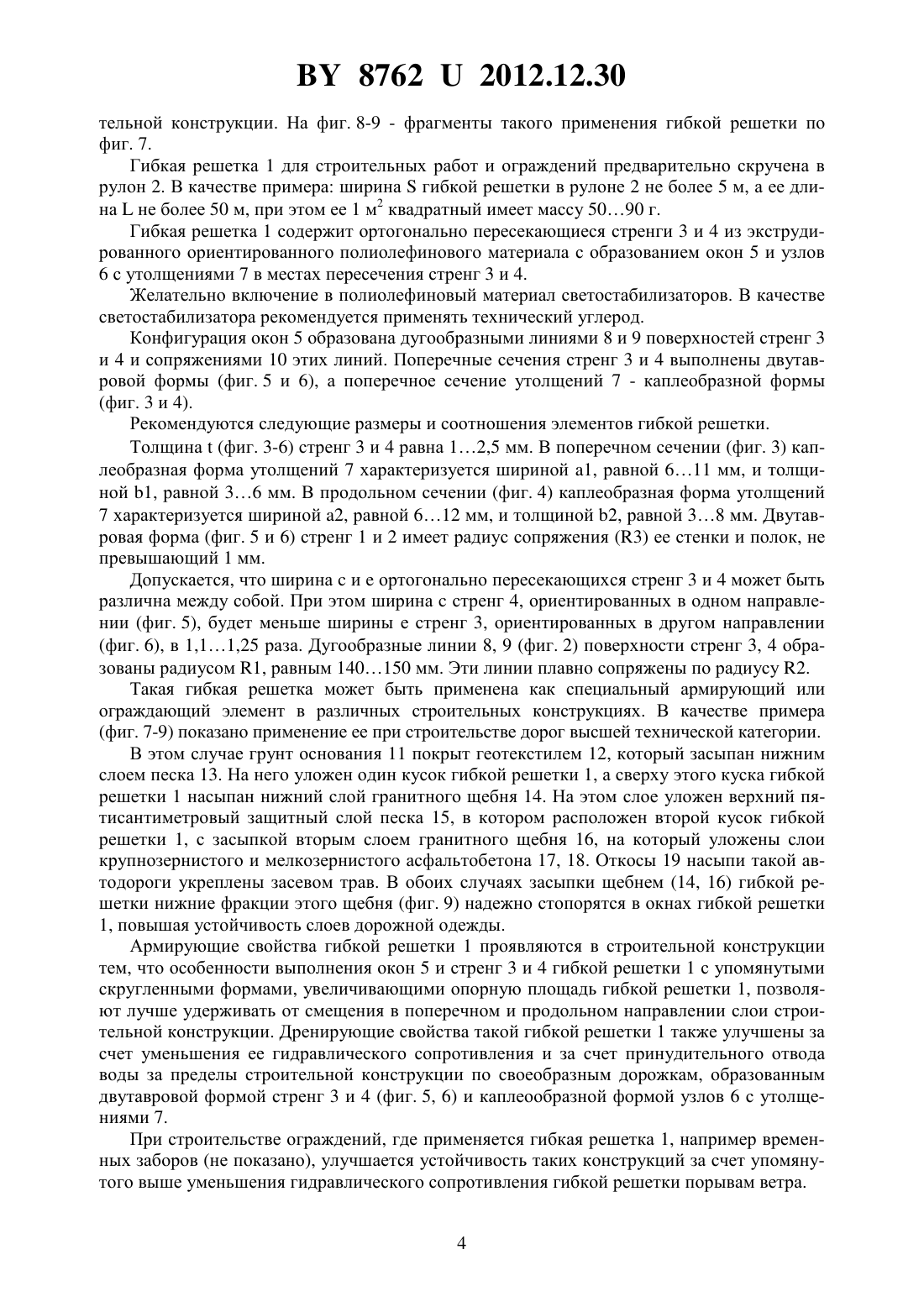

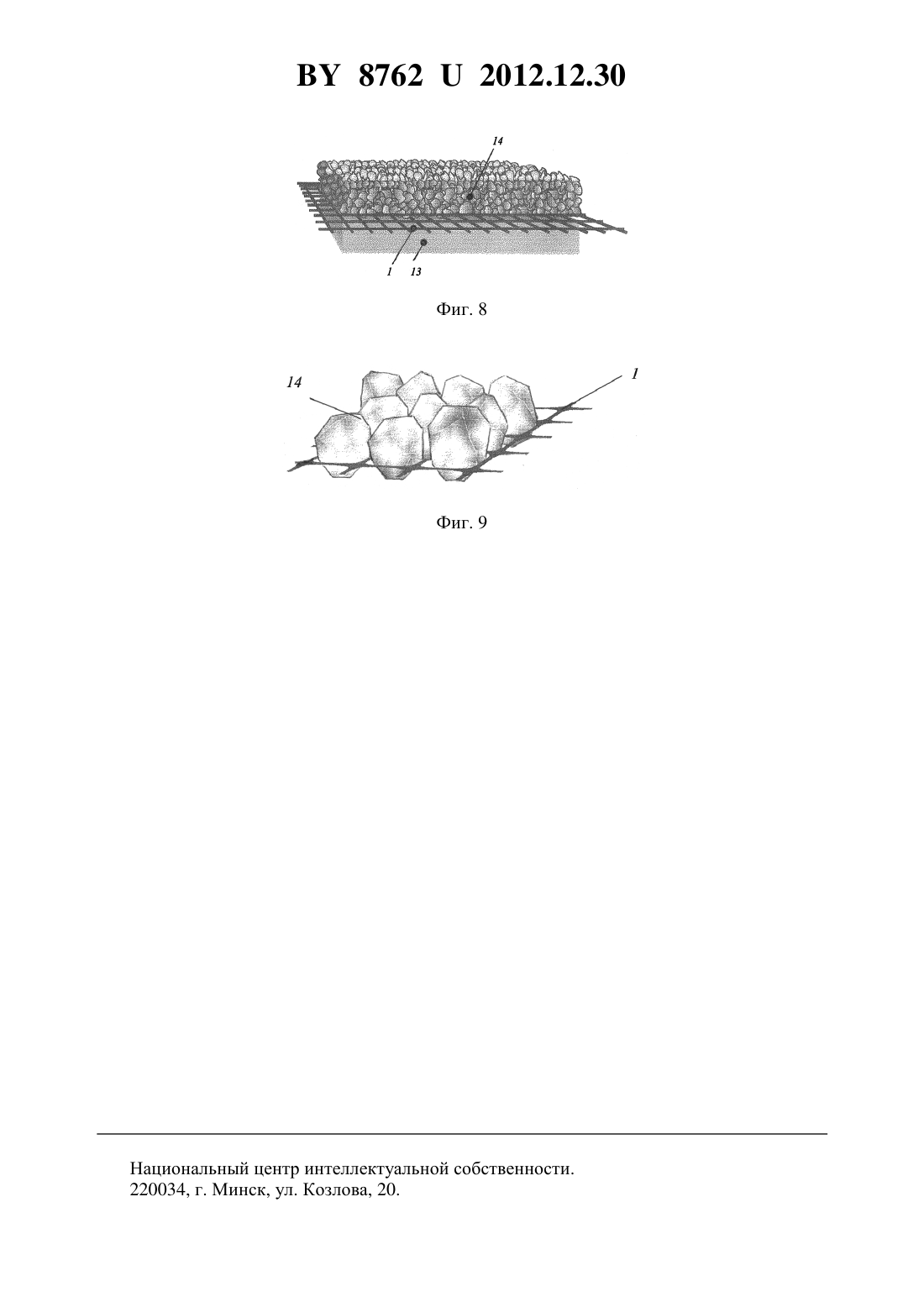

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИБКАЯ РЕШЕТКА ДЛЯ СТРОИТЕЛЬНЫХ РАБОТ И ОГРАЖДЕНИЙ(72) Авторы Кошурников Денис Викторович Максимов Сергей Николаевич(57) 1. Гибкая решетка (1) для строительных работ и ограждений с возможностью компоновки в рулон (2), содержащая ортогонально пересекающиеся стренги (3 и 4) из экструдированного ориентированного полиолефинового материала с образованием окон (5) и узлов(6) с утолщениями (7) в местах пересечения стренг (3 и 4), отличающаяся тем, что конфигурация окон (5) образована дугообразными линиями (8 и 9) поверхностей стренг (3 и 4) и сопряжениями (10) этих линий, при этом поперечные сечения стренг (3 и 4) выполнены двутавровой формы (фиг. 5 и 6), а поперечное сечение утолщений (7) - каплеобразной формы (фиг. 3 и 4). 2. Решетка (1) по п. 1, отличающаяся тем, что толщина ( - фиг. 3-6) стренг (3 и 4) равна 12,5 мм. 87622012.12.30 3. Решетка (1) по п. 1, отличающаяся тем, что в поперечном сечении (фиг. 3) каплеобразная форма утолщений (7) характеризуется шириной (1), равной 611 мм, и толщиной (1), равной 36 мм. 4. Решетка (1) по п. 1, отличающаяся тем, что в продольном сечении (фиг. 4) каплеобразная форма утолщений (7) характеризуется шириной (2), равной 612 мм, и толщиной (2), равной 38 мм. 5. Решетка (1) по п. 1, отличающаяся тем, что двутавровая форма (фиг. 5 и 6) стренг(3 и 4) имеет радиус сопряжения (3) ее стенки и полок, не превышающий 1 мм. 6. Решетка (1) по п. 1, отличающаяся тем, что ширина ортогонально пересекающихся стренг (3 и 4) различна между собой. 7. Решетка (1) по п. 6, отличающаяся тем, что ширина стренг, ориентированных в одном направлении ( - фиг. 5), меньше ширины стренг (3 и 4), ориентированных в другом направлении ( - фиг. 6), в 1,11,25 раза. 8. Решетка (1) по п. 6, отличающаяся тем, что дугообразные линии (8, 9 - фиг. 2) поверхностей стренг (3, 4) образованы радиусом (1), равным 140150 мм. 9. Решетка (1) по п. 1, отличающаяся тем, что полиолефиновый материал включает в себя светостабилизаторы. 10. Решетка (1) по п. 9, отличающаяся тем, что в качестве светостабилизатора применен технический углерод. 11. Решетка (1) по п. 1, отличающаяся тем, что ее ширинав рулоне (2) не более 5 м, а ее длинане более 50 м, при этом ее 1 м 2 имеет массу 5090 г.(56) 1. Заявка 20090214821, МПК 32 3/10,29 55/14,09 3/00, 2009. 2. Свидетельство 83253, МПК 04 3/00,29 28/00,04 17/00, 2009 (прототип). Полезная модель относится к области строительства и касается в основном устройств,укрепляющих дорожные одежды, особенно на слабых грунтах. Может также применяться как специальный армирующий или ограждающий элемент в других различных строительных конструкциях. Известна гибкая решетка для строительных работ и ограждений 1 с возможностью формирования ее в рулон, содержащая ортогонально пересекающиеся стренги из экструдированного материала с образованием прямоугольных окон и утолщений в местах пересечения стренг. При этом стренги изготовлены из материала на основе полиолефина или смеси полиолефинов. Недостатком аналога 1 является выполнение окон стренг прямоугольными, из-за чего ширина стренг недостаточна для упрочнения конструкции гибкой решетки. Кроме того,в сетке нет элементов для повышения сцепления гибкой решетки с ее опорным основанием, что снижает эффективность и универсальность ее применения в строительных конструкциях. Известна более эффективная в эксплуатации и более универсальная в своем применении гибкая решетка для строительных работ и ограждений 2, принятая за прототип полезной модели. Она имеет возможность формироваться в рулон и содержит ортогонально пересекающиеся стренги из экструдированного и ориентированного полиолефинового материала с образованием окон и узлов с утолщениями в местах пересечения стренг. Конфигурация окон образована прямыми линиями поверхностей стренг и сопряжениями этих линий через наклонные прямые, при этом поперечные сечения стренг и утолщений выполнены прямоугольной формы. 2 87622012.12.30 Однако прямоугольность и угловатость форм окон и стренг такой гибкой решетки способствует повышению гидравлического сопротивления при отводе влаги из строительной конструкции, в которой он применяется, что снижает дренирующие свойства гибкой решетки. Кроме того, указанный геометрический недостаток в некоторой степени отрицательно сказывается на удобстве перемещений гибкой решетки человеком, который может поранить руки об острые ее кромки. Поэтому задачей полезной модели является повышение дренирующих свойств гибкой решетки путем уменьшения ее гидравлического сопротивления при эксплуатации в строительных или оградительных конструкциях и повышение удобства ее переноса человеком за счет устранения острых кромок и уменьшения прямолинейности форм элементов такой гибкой решетки. Поставленная задача решается тем, что гибкая решетка для строительных работ и ограждений с возможностью компоновки ее в рулон, содержащая ортогонально пересекающиеся стренги из экструдированного и ориентированного полиолефинового материала с образованием окон и узлов с утолщениями в местах пересечения стренг, имеет отличительные признаки конфигурация окон образована дугообразными линиями поверхностей стренг и сопряжениями этих линий, при этом поперечные сечения стренг выполнены двутавровой формы, а поперечное сечение утолщений - каплеобразной формы. Образование конфигурации окон дугообразными линиями поверхностей стренг и сопряжениями этих линий направлено на устранение острых кромок и на уменьшение прямолинейности форм элементов такой гибкой решетки, что будет способствовать заявленному выше техническому результату по повышению дренирующих свойств гибкой решетки и удобству ее перемещений. Выполнение поперечных сечений стренг двутавровой формы, как и выполнение поперечного сечения утолщений каплеобразной формы, будет способствовать еще большему повышению дренирующих свойств гибкой решетки. Это будет происходить потому, что,во-первых, образуются своеобразные дорожки для обеспечения при эксплуатации гибкой решетки быстрого течения струек воды, удерживаемых в пределах поверхности стренг, и во-вторых, на такое течение будет оказывать меньшее сопротивление каплеобразная форма узловых утолщений, встречаемых на пути упомянутых струек. Примеры выполнения элементов гибкой решетки толщина стренг равна 12,5 мм в поперечном сечении каплеобразная форма утолщений характеризуется шириной,равной 611 мм, и толщиной, равной в продольном сечении каплеобразная форма утолщений характеризуется шириной,равной 612 мм, и толщиной, равной 38 мм двутавровая форма стренг имеет радиус сопряжения ее стенки и полок, не превышающий 1 мм ширина ортогонально пересекающихся стренг различна между собой ширина стренг, ориентированных в одном направлении, меньше ширины стренг, ориентированных в другом направлении, в 1,11,25 раза дугообразные линии поверхности стренг образованы радиусом, равным 140150 мм полиолефиновый материал включает в себя светостабилизаторы в качестве светостабилизатора применен технический углерод ширина гибкой решетки в рулоне не более 5 м, а ее длина не более 50 м, при этом ее 1 м 2 имеет массу 5090 г. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показан общий вид гибкой решетки в рулоне. На фиг. 2 - видна фрагмент гибкой решетки по фиг. 1. На фиг. 3-6 - сечения узловых элементов гибкой решетки и ее стренг по фиг. 2. На фиг. 7 - общая схема примера использования гибкой решетки в строи 3 87622012.12.30 тельной конструкции. На фиг. 8-9 - фрагменты такого применения гибкой решетки по фиг. 7. Гибкая решетка 1 для строительных работ и ограждений предварительно скручена в рулон 2. В качестве примера ширинагибкой решетки в рулоне 2 не более 5 м, а ее длинане более 50 м, при этом ее 1 м 2 квадратный имеет массу 5090 г. Гибкая решетка 1 содержит ортогонально пересекающиеся стренги 3 и 4 из экструдированного ориентированного полиолефинового материала с образованием окон 5 и узлов 6 с утолщениями 7 в местах пересечения стренг 3 и 4. Желательно включение в полиолефиновый материал светостабилизаторов. В качестве светостабилизатора рекомендуется применять технический углерод. Конфигурация окон 5 образована дугообразными линиями 8 и 9 поверхностей стренг 3 и 4 и сопряжениями 10 этих линий. Поперечные сечения стренг 3 и 4 выполнены двутавровой формы (фиг. 5 и 6), а поперечное сечение утолщений 7 - каплеобразной формы(фиг. 3 и 4). Рекомендуются следующие размеры и соотношения элементов гибкой решетки. Толщина(фиг. 3-6) стренг 3 и 4 равна 12,5 мм. В поперечном сечении (фиг. 3) каплеобразная форма утолщений 7 характеризуется шириной 1, равной 611 мм, и толщиной 1, равной 36 мм. В продольном сечении (фиг. 4) каплеобразная форма утолщений 7 характеризуется шириной 2, равной 612 мм, и толщиной 2, равной 38 мм. Двутавровая форма (фиг. 5 и 6) стренг 1 и 2 имеет радиус сопряжения (3) ее стенки и полок, не превышающий 1 мм. Допускается, что ширинаиортогонально пересекающихся стренг 3 и 4 может быть различна между собой. При этом ширинастренг 4, ориентированных в одном направлении (фиг. 5), будет меньше ширины е стренг 3, ориентированных в другом направлении(фиг. 6), в 1,11,25 раза. Дугообразные линии 8, 9 (фиг. 2) поверхности стренг 3, 4 образованы радиусом 1, равным 140150 мм. Эти линии плавно сопряжены по радиусу 2. Такая гибкая решетка может быть применена как специальный армирующий или ограждающий элемент в различных строительных конструкциях. В качестве примера(фиг. 7-9) показано применение ее при строительстве дорог высшей технической категории. В этом случае грунт основания 11 покрыт геотекстилем 12, который засыпан нижним слоем песка 13. На него уложен один кусок гибкой решетки 1, а сверху этого куска гибкой решетки 1 насыпан нижний слой гранитного щебня 14. На этом слое уложен верхний пятисантиметровый защитный слой песка 15, в котором расположен второй кусок гибкой решетки 1, с засыпкой вторым слоем гранитного щебня 16, на который уложены слои крупнозернистого и мелкозернистого асфальтобетона 17, 18. Откосы 19 насыпи такой автодороги укреплены засевом трав. В обоих случаях засыпки щебнем (14, 16) гибкой решетки нижние фракции этого щебня (фиг. 9) надежно стопорятся в окнах гибкой решетки 1, повышая устойчивость слоев дорожной одежды. Армирующие свойства гибкой решетки 1 проявляются в строительной конструкции тем, что особенности выполнения окон 5 и стренг 3 и 4 гибкой решетки 1 с упомянутыми скругленными формами, увеличивающими опорную площадь гибкой решетки 1, позволяют лучше удерживать от смещения в поперечном и продольном направлении слои строительной конструкции. Дренирующие свойства такой гибкой решетки 1 также улучшены за счет уменьшения ее гидравлического сопротивления и за счет принудительного отвода воды за пределы строительной конструкции по своеобразным дорожкам, образованным двутавровой формой стренг 3 и 4 (фиг. 5, 6) и каплеообразной формой узлов 6 с утолщениями 7. При строительстве ограждений, где применяется гибкая решетка 1, например временных заборов (не показано), улучшается устойчивость таких конструкций за счет упомянутого выше уменьшения гидравлического сопротивления гибкой решетки порывам ветра. 4 87622012.12.30 Во всех случаях применения гибкой решетки 1 по полезной модели повышается удобство ее перемещений человеком за счет устранения острых кромок и наличия плавных переходов элементов ее формы. В конечном итоге повышается эффективность использования такой гибкой решетки для строительных конструкций и ограждений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
