Плоскорежущий рабочий орган

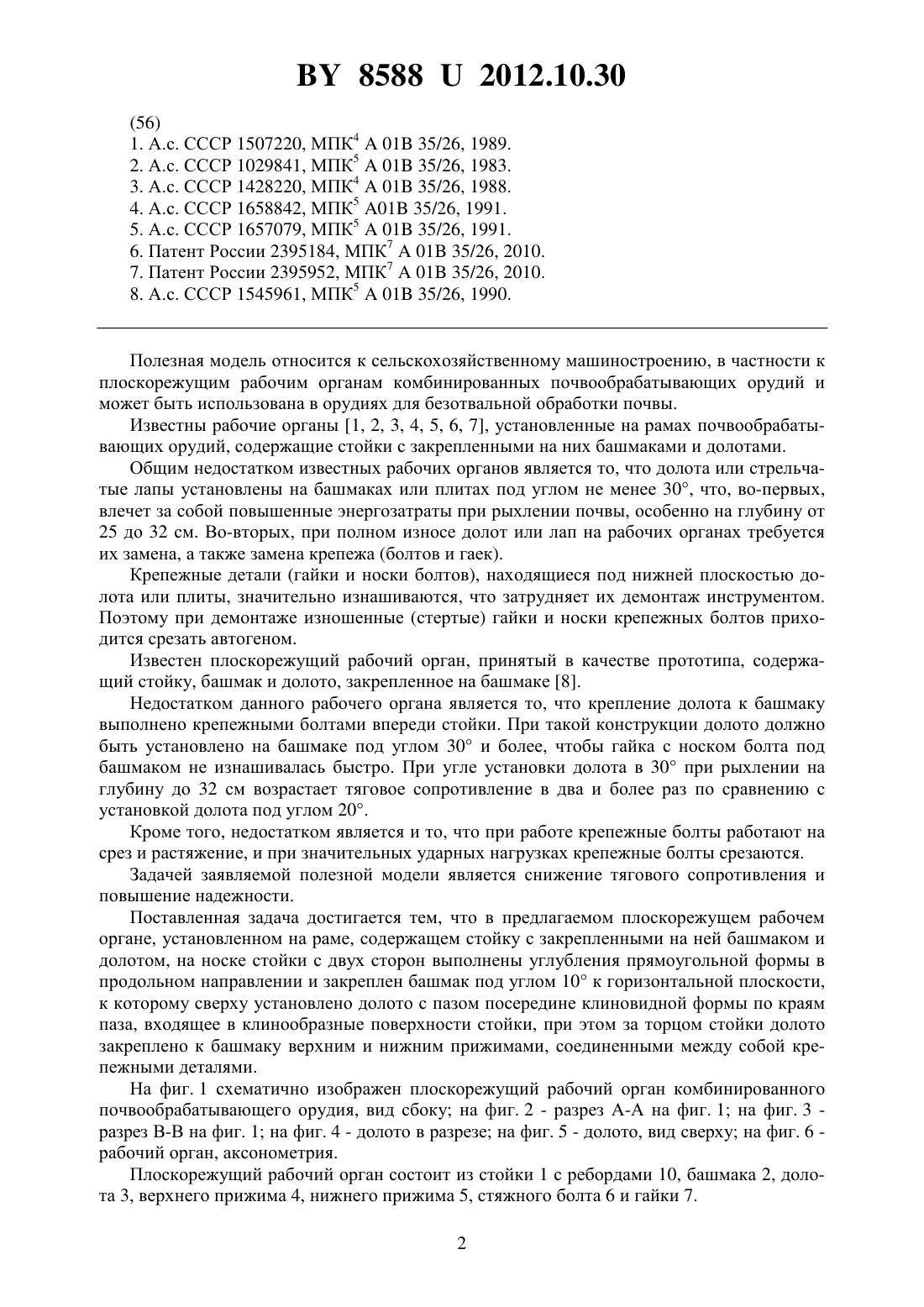

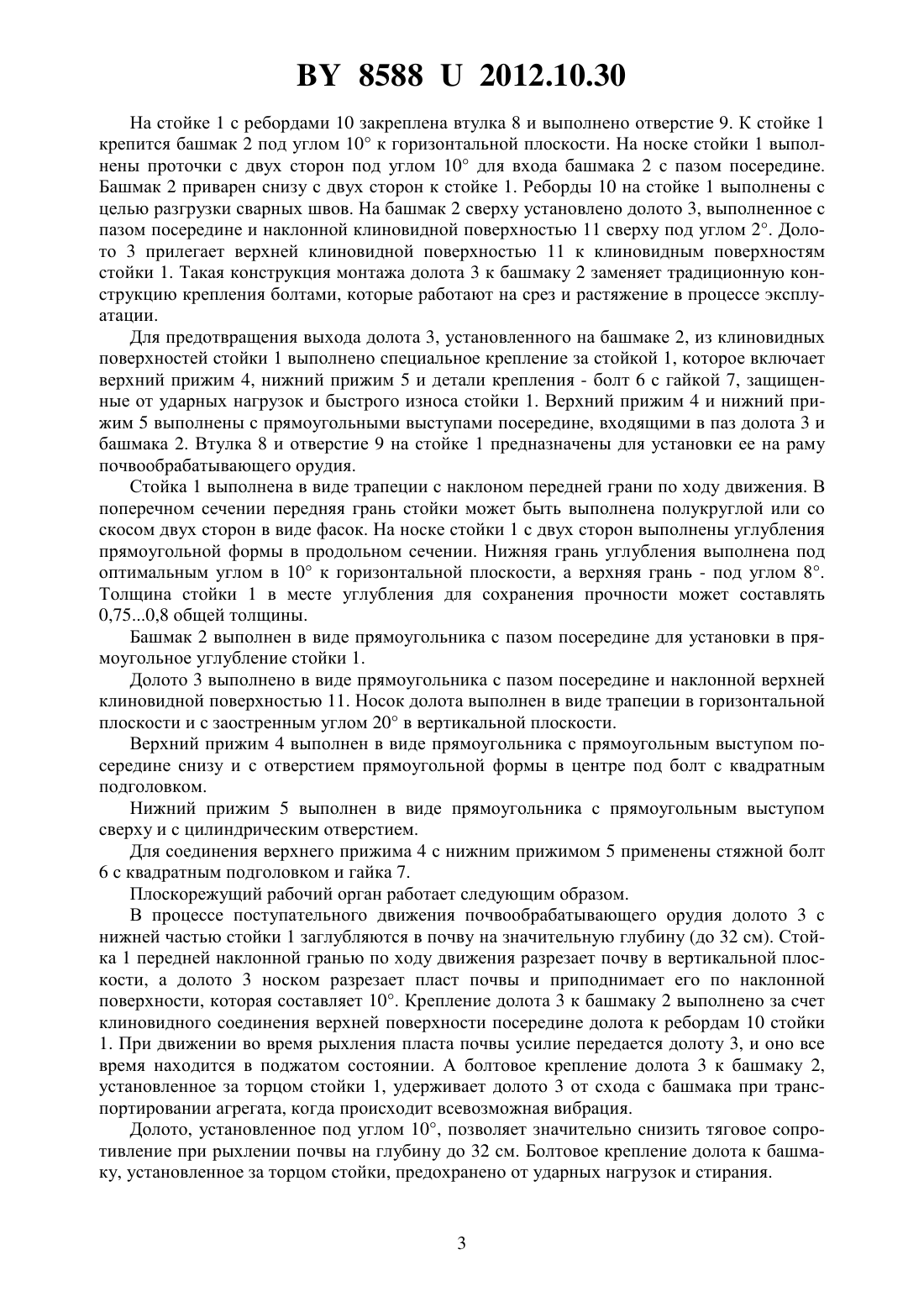

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Лепшкин Николай Данилович Федорович Иван Иванович Высоцкая Наталия Станиславовна Китун Александр Викторович Чернуха Алексей Васильевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Плоскорежущий рабочий орган, установленный на раме, содержащий стойку с закрепленными на ней башмаком и долотом, отличающийся тем, что на носке стойки с двух сторон выполнены углубления прямоугольной формы в продольном направлении и закреплен башмак под углом 10 к горизонтальной плоскости, к которому сверху установлено долото с пазом посередине клиновидной формы по краям паза, входящее в клинообразные поверхности стойки, при этом за торцом стойки долото закреплено к башмаку верхним и нижним прижимами, соединенными между собой крепежными деталями.(56) 1. А.с. СССР 1507220, МПК 401 35/26, 1989. 2. А.с. СССР 1029841, МПК 501 35/26, 1983. 3. А.с. СССР 1428220, МПК 401 35/26, 1988. 4. А.с. СССР 1658842, МПК 5 01 35/26, 1991. 5. А.с. СССР 1657079, МПК 501 35/26, 1991. 6. Патент России 2395184, МПК 701 35/26, 2010. 7. Патент России 2395952, МПК 701 35/26, 2010. 8. А.с. СССР 1545961, МПК 501 35/26, 1990. Полезная модель относится к сельскохозяйственному машиностроению, в частности к плоскорежущим рабочим органам комбинированных почвообрабатывающих орудий и может быть использована в орудиях для безотвальной обработки почвы. Известны рабочие органы 1, 2, 3, 4, 5, 6, 7, установленные на рамах почвообрабатывающих орудий, содержащие стойки с закрепленными на них башмаками и долотами. Общим недостатком известных рабочих органов является то, что долота или стрельчатые лапы установлены на башмаках или плитах под углом не менее 30, что, во-первых,влечет за собой повышенные энергозатраты при рыхлении почвы, особенно на глубину от 25 до 32 см. Во-вторых, при полном износе долот или лап на рабочих органах требуется их замена, а также замена крепежа (болтов и гаек). Крепежные детали (гайки и носки болтов), находящиеся под нижней плоскостью долота или плиты, значительно изнашиваются, что затрудняет их демонтаж инструментом. Поэтому при демонтаже изношенные (стертые) гайки и носки крепежных болтов приходится срезать автогеном. Известен плоскорежущий рабочий орган, принятый в качестве прототипа, содержащий стойку, башмак и долото, закрепленное на башмаке 8. Недостатком данного рабочего органа является то, что крепление долота к башмаку выполнено крепежными болтами впереди стойки. При такой конструкции долото должно быть установлено на башмаке под углом 30 и более, чтобы гайка с носком болта под башмаком не изнашивалась быстро. При угле установки долота в 30 при рыхлении на глубину до 32 см возрастает тяговое сопротивление в два и более раз по сравнению с установкой долота под углом 20. Кроме того, недостатком является и то, что при работе крепежные болты работают на срез и растяжение, и при значительных ударных нагрузках крепежные болты срезаются. Задачей заявляемой полезной модели является снижение тягового сопротивления и повышение надежности. Поставленная задача достигается тем, что в предлагаемом плоскорежущем рабочем органе, установленном на раме, содержащем стойку с закрепленными на ней башмаком и долотом, на носке стойки с двух сторон выполнены углубления прямоугольной формы в продольном направлении и закреплен башмак под углом 10 к горизонтальной плоскости,к которому сверху установлено долото с пазом посередине клиновидной формы по краям паза, входящее в клинообразные поверхности стойки, при этом за торцом стойки долото закреплено к башмаку верхним и нижним прижимами, соединенными между собой крепежными деталями. На фиг. 1 схематично изображен плоскорежущий рабочий орган комбинированного почвообрабатывающего орудия, вид сбоку на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 разрез В-В на фиг. 1 на фиг. 4 - долото в разрезе на фиг. 5 - долото, вид сверху на фиг. 6 рабочий орган, аксонометрия. Плоскорежущий рабочий орган состоит из стойки 1 с ребордами 10, башмака 2, долота 3, верхнего прижима 4, нижнего прижима 5, стяжного болта 6 и гайки 7. 2 85882012.10.30 На стойке 1 с ребордами 10 закреплена втулка 8 и выполнено отверстие 9. К стойке 1 крепится башмак 2 под углом 10 к горизонтальной плоскости. На носке стойки 1 выполнены проточки с двух сторон под углом 10 для входа башмака 2 с пазом посередине. Башмак 2 приварен снизу с двух сторон к стойке 1. Реборды 10 на стойке 1 выполнены с целью разгрузки сварных швов. На башмак 2 сверху установлено долото 3, выполненное с пазом посередине и наклонной клиновидной поверхностью 11 сверху под углом 2. Долото 3 прилегает верхней клиновидной поверхностью 11 к клиновидным поверхностям стойки 1. Такая конструкция монтажа долота 3 к башмаку 2 заменяет традиционную конструкцию крепления болтами, которые работают на срез и растяжение в процессе эксплуатации. Для предотвращения выхода долота 3, установленного на башмаке 2, из клиновидных поверхностей стойки 1 выполнено специальное крепление за стойкой 1, которое включает верхний прижим 4, нижний прижим 5 и детали крепления - болт 6 с гайкой 7, защищенные от ударных нагрузок и быстрого износа стойки 1. Верхний прижим 4 и нижний прижим 5 выполнены с прямоугольными выступами посередине, входящими в паз долота 3 и башмака 2. Втулка 8 и отверстие 9 на стойке 1 предназначены для установки ее на раму почвообрабатывающего орудия. Стойка 1 выполнена в виде трапеции с наклоном передней грани по ходу движения. В поперечном сечении передняя грань стойки может быть выполнена полукруглой или со скосом двух сторон в виде фасок. На носке стойки 1 с двух сторон выполнены углубления прямоугольной формы в продольном сечении. Нижняя грань углубления выполнена под оптимальным углом в 10 к горизонтальной плоскости, а верхняя грань - под углом 8. Толщина стойки 1 в месте углубления для сохранения прочности может составлять 0,750,8 общей толщины. Башмак 2 выполнен в виде прямоугольника с пазом посередине для установки в прямоугольное углубление стойки 1. Долото 3 выполнено в виде прямоугольника с пазом посередине и наклонной верхней клиновидной поверхностью 11. Носок долота выполнен в виде трапеции в горизонтальной плоскости и с заостренным углом 20 в вертикальной плоскости. Верхний прижим 4 выполнен в виде прямоугольника с прямоугольным выступом посередине снизу и с отверстием прямоугольной формы в центре под болт с квадратным подголовком. Нижний прижим 5 выполнен в виде прямоугольника с прямоугольным выступом сверху и с цилиндрическим отверстием. Для соединения верхнего прижима 4 с нижним прижимом 5 применены стяжной болт 6 с квадратным подголовком и гайка 7. Плоскорежущий рабочий орган работает следующим образом. В процессе поступательного движения почвообрабатывающего орудия долото 3 с нижней частью стойки 1 заглубляются в почву на значительную глубину (до 32 см). Стойка 1 передней наклонной гранью по ходу движения разрезает почву в вертикальной плоскости, а долото 3 носком разрезает пласт почвы и приподнимает его по наклонной поверхности, которая составляет 10. Крепление долота 3 к башмаку 2 выполнено за счет клиновидного соединения верхней поверхности посередине долота к ребордам 10 стойки 1. При движении во время рыхления пласта почвы усилие передается долоту 3, и оно все время находится в поджатом состоянии. А болтовое крепление долота 3 к башмаку 2,установленное за торцом стойки 1, удерживает долото 3 от схода с башмака при транспортировании агрегата, когда происходит всевозможная вибрация. Долото, установленное под углом 10, позволяет значительно снизить тяговое сопротивление при рыхлении почвы на глубину до 32 см. Болтовое крепление долота к башмаку, установленное за торцом стойки, предохранено от ударных нагрузок и стирания. 85882012.10.30 Стойка, установленная с наклоном передней грани по ходу движения, предотвращает скапливание растительных остатков в процессе работы. Фиг. 6 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
