Рабочий орган почвообрабатывающего орудия

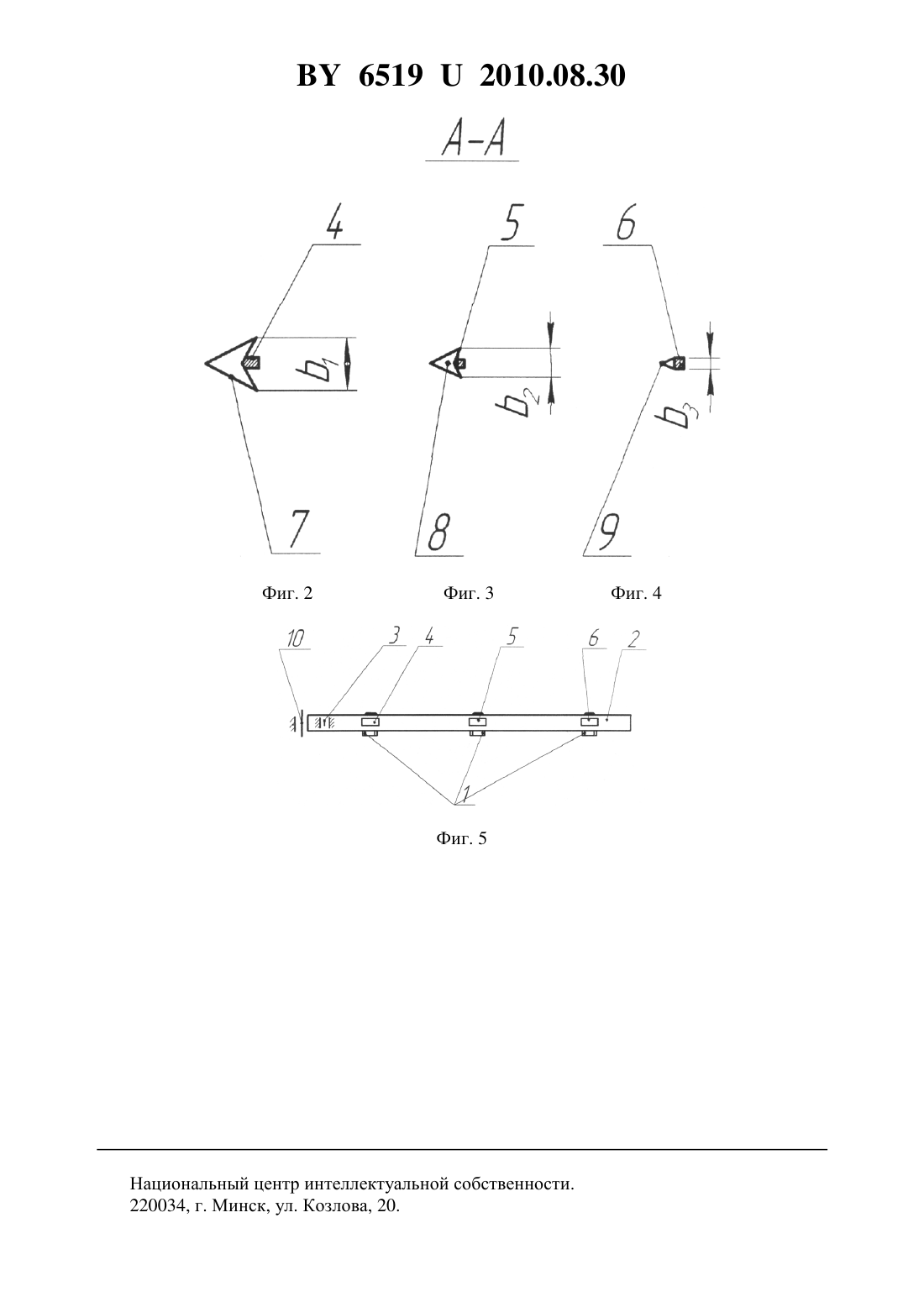

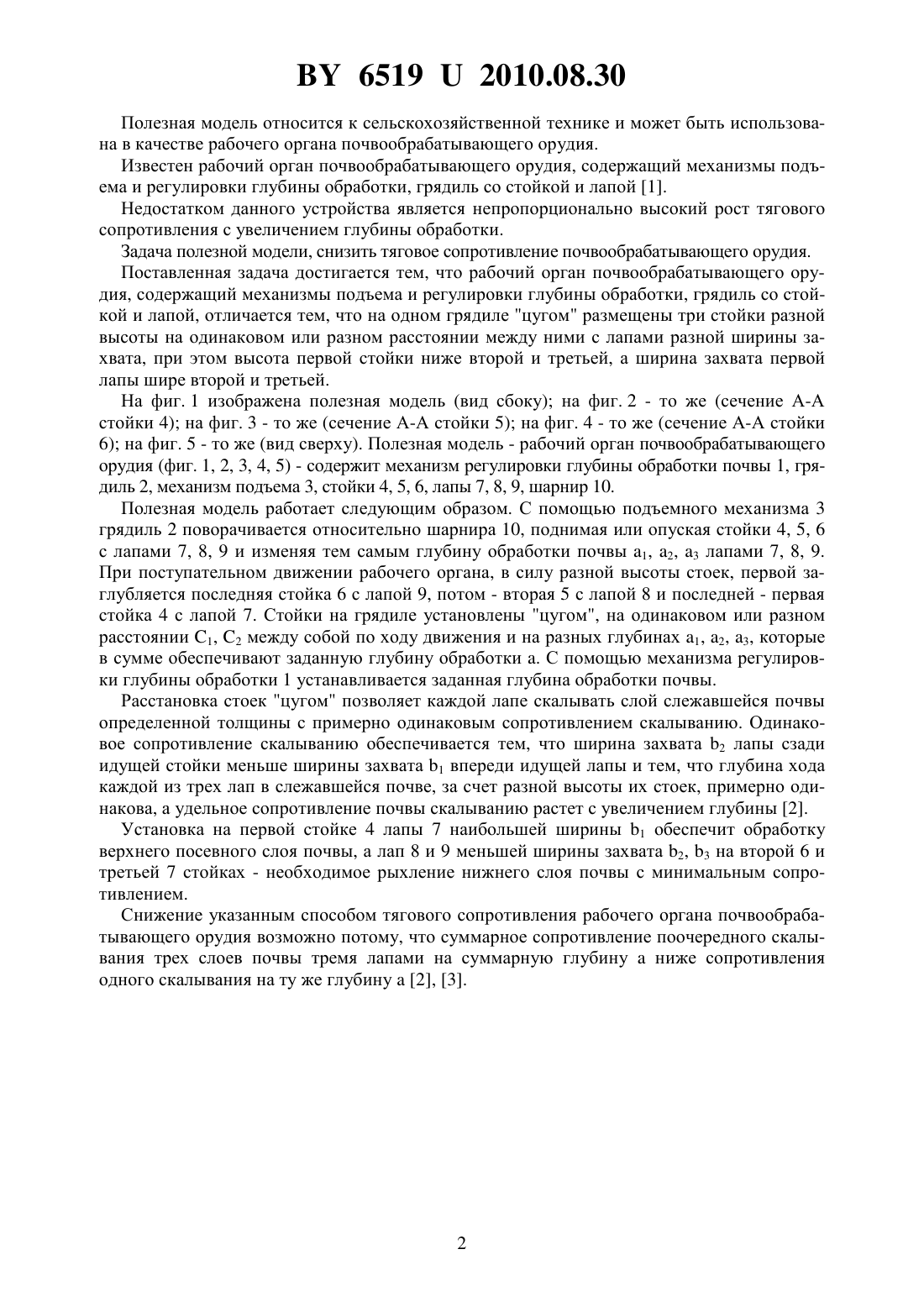

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАБОЧИЙ ОРГАН ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Новиков Анатолий Васильевич Шейко Людмила Гавриловна Жданко Дмитрий Анатольевич Смолякова Ольга Филипповна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган почвообрабатывающего орудия, содержащий механизмы подъема и регулировки глубины обработки, грядиль со стойкой и лапой, отличающийся тем, что на одном грядиле цугом размещены три стойки разной высоты на одинаковом или разном расстоянии между ними с лапами разной ширины захвата, при этом высота первой стойки ниже второй и третьей, а ширина захвата первой лапы шире второй и третьей.(56) 1. Босой Е.С., Верняев О.В., Смирнов И.И., Султан-Шах Е.Г. Теория, конструкция и расчет сельскохозяйственных машин Учебник для сельскохозяйственного машиностроения / Под ред. Е.С. Босого - 2-е перераб. и доп. - М. Машиностроение, 1977 - С. 135-143. 2. Мацепуро О.М. и др. Вопросы земледельческой механики. Государственное издательство БССР. Редакция сельскохозяйственной литературы. - Минск, 1960. - С. 35. 3. Мацепуро О.М. и др. Вопросы земледельческой механики. Государственное издательство БССР. Редакция сельскохозяйственной литературы. - Минск, 1959. - С. 70. 65192010.08.30 Полезная модель относится к сельскохозяйственной технике и может быть использована в качестве рабочего органа почвообрабатывающего орудия. Известен рабочий орган почвообрабатывающего орудия, содержащий механизмы подъема и регулировки глубины обработки, грядиль со стойкой и лапой 1. Недостатком данного устройства является непропорционально высокий рост тягового сопротивления с увеличением глубины обработки. Задача полезной модели, снизить тяговое сопротивление почвообрабатывающего орудия. Поставленная задача достигается тем, что рабочий орган почвообрабатывающего орудия, содержащий механизмы подъема и регулировки глубины обработки, грядиль со стойкой и лапой, отличается тем, что на одном грядиле цугом размещены три стойки разной высоты на одинаковом или разном расстоянии между ними с лапами разной ширины захвата, при этом высота первой стойки ниже второй и третьей, а ширина захвата первой лапы шире второй и третьей. На фиг. 1 изображена полезная модель (вид сбоку) на фиг. 2 - то же (сечение А-А стойки 4) на фиг. 3 - то же (сечение А-А стойки 5) на фиг. 4 - то же (сечение А-А стойки 6) на фиг. 5 - то же (вид сверху). Полезная модель - рабочий орган почвообрабатывающего орудия (фиг. 1, 2, 3, 4, 5) - содержит механизм регулировки глубины обработки почвы 1, грядиль 2, механизм подъема 3, стойки 4, 5, 6, лапы 7, 8, 9, шарнир 10. Полезная модель работает следующим образом. С помощью подъемного механизма 3 грядиль 2 поворачивается относительно шарнира 10, поднимая или опуская стойки 4, 5, 6 с лапами 7, 8, 9 и изменяя тем самым глубину обработки почвы 1, 2, 3 лапами 7, 8, 9. При поступательном движении рабочего органа, в силу разной высоты стоек, первой заглубляется последняя стойка 6 с лапой 9, потом - вторая 5 с лапой 8 и последней - первая стойка 4 с лапой 7. Стойки на грядиле установлены цугом, на одинаковом или разном расстоянии 1, 2 между собой по ходу движения и на разных глубинах 1, 2, 3, которые в сумме обеспечивают заданную глубину обработки . С помощью механизма регулировки глубины обработки 1 устанавливается заданная глубина обработки почвы. Расстановка стоек цугом позволяет каждой лапе скалывать слой слежавшейся почвы определенной толщины с примерно одинаковым сопротивлением скалыванию. Одинаковое сопротивление скалыванию обеспечивается тем, что ширина захвата 2 лапы сзади идущей стойки меньше ширины захвата 1 впереди идущей лапы и тем, что глубина хода каждой из трех лап в слежавшейся почве, за счет разной высоты их стоек, примерно одинакова, а удельное сопротивление почвы скалыванию растет с увеличением глубины 2. Установка на первой стойке 4 лапы 7 наибольшей ширины 1 обеспечит обработку верхнего посевного слоя почвы, а лап 8 и 9 меньшей ширины захвата 2, 3 на второй 6 и третьей 7 стойках - необходимое рыхление нижнего слоя почвы с минимальным сопротивлением. Снижение указанным способом тягового сопротивления рабочего органа почвообрабатывающего орудия возможно потому, что суммарное сопротивление поочередного скалывания трех слоев почвы тремя лапами на суммарную глубинуниже сопротивления одного скалывания на ту же глубину 2, 3. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
