Ортодонтический аппарат для устранения тесного положения постоянных нижних резцов

Скачать PDF файл.

Текст

Смотреть все

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОРТОДОНТИЧЕСКИЙ АППАРАТ ДЛЯ УСТРАНЕНИЯ ТЕСНОГО ПОЛОЖЕНИЯ ПОСТОЯННЫХ НИЖНИХ РЕЗЦОВ(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Токаревич Игорь Владиславович Рублевский Даниил Викторович(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Ортодонтический аппарат для устранения тесного положения постоянных нижних резцов, включающий двойную лингвальную дугу с пружинными соединениями и опорноудерживающими кольцами, отличающийся тем, что дуга выполнена разборной, изготовлена из двух отрезков стальной ортодонтической проволоки сечением 0,8 мм, в переднем отделе соединенных и зафиксированных внутри припаянной металлической цилиндрической трубки, отрезки дуги снабжены ограничительными петлями, пружины выполнены из нитинолового сплава и установлены дистально от петель, а дистальные концы дуги закреплены в трубках с возможностью относительно свободного скольжения, трубки приварены к лингвальной поверхности стандартных ортодонтических колец, фиксирующих аппарат на опорных зубах.(56) 1. Активная лингвальная дуга с двумя полукруглыми изгибами//./0 0. 2.5087196,. Опубл. 11.02.91. Полезная модель относится к стоматологии и может быть использована для устранения тесного положения постоянных нижних резцов в период смены зубов. Известен ортодонтический аппарат, используемый с целью устранения тесного положения постоянных нижних резцов у детей в период смены зубов, состоящий из лингвальной дуги с опорно-фиксирующими кольцами и активными элементами в виде двух полукруглых изгибов, позволяющих активировать аппарат 1. Недостатком аппарата является относительно трудоемкий для врача и болезненный для пациента процесс активации петель. Конструкция изгибов не позволяет дозировать величину силы, развиваемой аппаратом при активации, контролировать вектор направления этой силы. Кроме того, при значительной активации полукруглых изгибов, наряду с желаемым изменением положения нижних постоянных резцов, происходит нежелательное смещение опорных зубов, на которых аппарат зафиксирован с помощью опорных колец нарушение фиксации аппарата на опорных зубах. Неразборная конструкция аппарата затрудняет процесс коррекции его элементов в процессе лечения. Наиболее близким из известных по технической сущности и достигаемому результату является аппарат, используемый с целью устранения тесного положения постоянных нижних резцов у детей в период смены зубов, двойная лингвальная дуга с пружинными соединениями, который используется для перемещения зубов передней группы на нижнем и верхнем зубном ряду 2. Недостатком аппарата является его относительно большой объем вследствие наличия в конструкции двух дуговых элементов, что делает аппарат неудобным для пациента при применении его на нижнем зубном ряду. Кроме того, механизм извлечения аппарата из полости рта с целью коррекции его элементов затруднителен, так как дуговые его составляющие непрерывны в переднем отделе. Недостатком прототипа является также относительно невысокая прочность и жесткость конструкции, что обусловлено наличием подвижного соединения двух дуговых элементов аппарата между собой. Задачей полезной модели является упрощение процесса извлечения аппарата из полости рта для активации и коррекции его элементов, повышение жесткости ее конструкции и эффективности устранения тесного положения постоянных нижних резцов у детей в период смены зубов при ее использовании. Поставленная задача реализуется предлагаемым ортодонтическим аппаратом для устранения тесного положения постоянных нижних резцов, который представляет собой лингвальную дугу с опорно-удерживающими кольцами, при этом дуга выполнена разборной,изготовлена из двух отрезков стальной ортодонтической проволоки сечением 0,8 мм, в переднем отделе соединенных и зафиксированных внутри припаянной металлической цилиндрической трубки, отрезки дуги снабжены ограничительными петлями, пружинами из нитинолового сплава, установленными дистально от них, а дистальные концы дуги закреплены в трубках с возможностью относительно свободного скольжения, трубки приварены к лингвальной поверхности стандартных ортодонтических колец, фиксирующих аппарат на опорных зубах. Общим признаком для аппарата 2 и предложенной полезной модели является наличие стандартных опорно-фиксирующих ортодонтических колец, соединенных с дугой, из 2 84462012.08.30 готовленной из нержавеющей стали наличие в конструкции аппарата активных элементов в виде ортодонтических пружин. В предложенной полезной модели предусмотрены следующие отличия от прототипа 1. В отличие от прототипа конструкция предложенной полезной модели позволяет более просто извлекать ее составные части из полости рта для произведения их коррекции. 2. За счет отсутствия подвижных сочленений и наличия одного дугового элемента,конструкция предложенной модели является более жесткой и прочной, что обеспечивает эффективную передачу силы, развиваемой ее активными элементами на перемещаемые зубы. 3. Предложенная полезная модель является менее объемной и, соответственно, более удобной для пациента при применении аппарата на нижнем зубном ряду. Аппарат выполнен из двух отрезков стальной ортодонтической проволоки сечением 0,8 мм (1, 2), передние концы которых (8) соединены и зафиксированы внутри металлической цилиндрической трубки (9), припаянной к одному из них, снабженных ограничительными петлями (3) с расположенными дистально от них активированными стандартными ортодонтическими нитиноловыми пружинами (4), обладающими памятью формы. В дистальном отделе пружины ограничены стандартными ортодонтическими трубками (5), приваренными к лингвальной поверхности ортодонтических опорно-удерживающих колец(6). Дистальные концы отрезков (7) относительно подвижно закреплены в трубках (5) опорно-удерживающих колец (6). Аппарат изображен на фиг. 1, 2. Фиг. 1 - фотография аппарата на гипсовой модели нижнего зубного ряда (вид сверху),где 1, 2 - передние отрезки лингвальной дуги,3 - ограничительная петля,4 - нитиноловая пружина,5 - фиксирующая трубка, приваренная к кольцу,6 - опорно-удерживающее кольцо,7 - дистальные концы дуги,8 - передние концы отрезков дуги,9 - цилиндрическая металлическая трубка,10 - опорные зубы,11 - направление движения отрезков. Фиг. 2 - фотография аппарата в разобранном виде, где 3 - ограничительная петля,4 - нитиноловая пружина,5 - фиксирующая трубка, приваренная к кольцу,6 - опорно-удерживающее кольцо,7 - дистальные концы дуги,9 - цилиндрическая металлическая трубка. Аппарат работает следующим образом. Опорно-удерживающие кольца (6) с приваренными трубками (5) и предварительно нанесенным фиксирующим материалом закрепляют на опорных зубах пациента (10)(обычно первых постоянных нижних молярах). Правый и левый отрезки дуги (1, 2) вводят в отверстия трубок, приваренных к опорно-удерживающим кольцам (6), предварительно устанавливая нитиноловые пружины (4) дистально от ограничительных петель (3) каждого из отрезков. Прилагают незначительное усилие, соединяют и закрепляют передние концы отрезков (8) внутри металлической трубки (9), припаянной к одному из них, после чего прекращают оказывать усилие. Под действием силы, развиваемой нитиноловыми пружинами, отрезки дуги движутся относительно трубок, приваренных к кольцам в мези 3 84462012.08.30 альном направлении (11), до достижения плотного контакта с оральной поверхностью нижних резцов и оказывают давление на них. Ортодонтический аппарат для устранения тесного положения постоянных нижних резцов был испытан и использован на базе кафедры ортодонтии БГМУ на 5 пациентах при устранении тесного положения постоянных нижних резцов. Использование предлагаемой модели позволило упростить процесс извлечения аппарата из полости рта при коррекции его элементов. Использование в качестве активных элементов нитиноловых пружин с памятью формы позволило оказывать постоянное силовое воздействие на перемещаемые зубы, сократить количество визитов к лечащему врачу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4

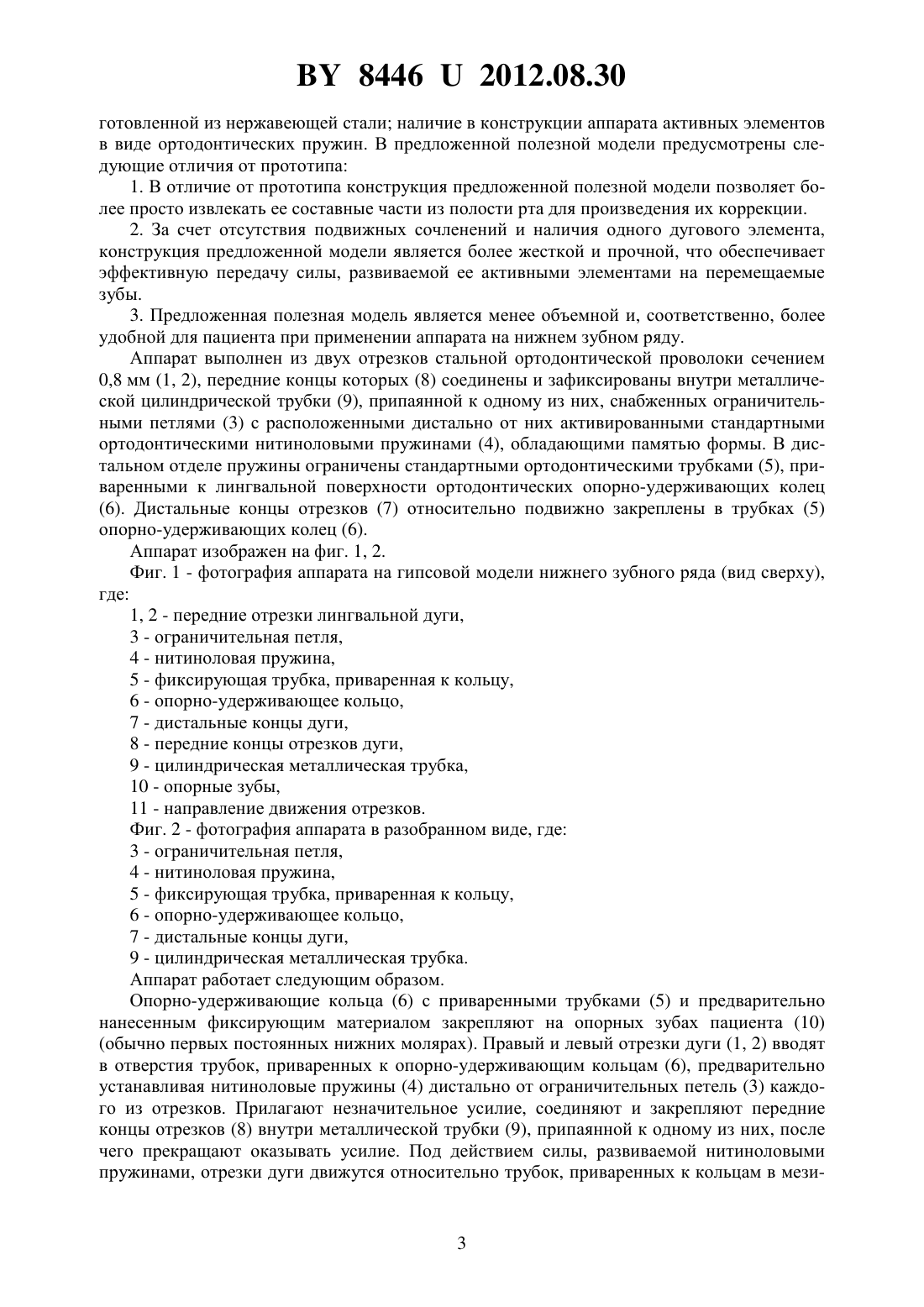

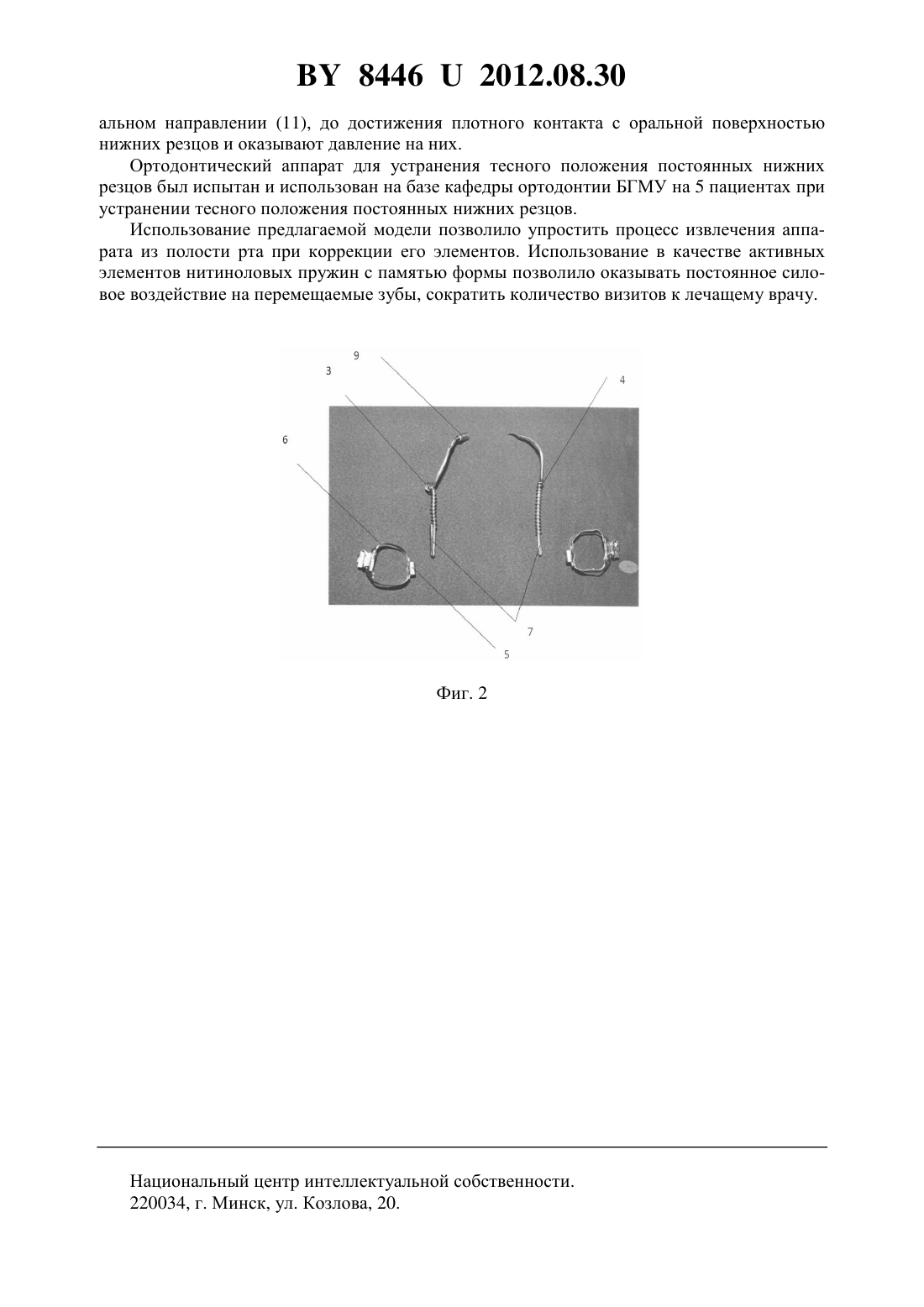

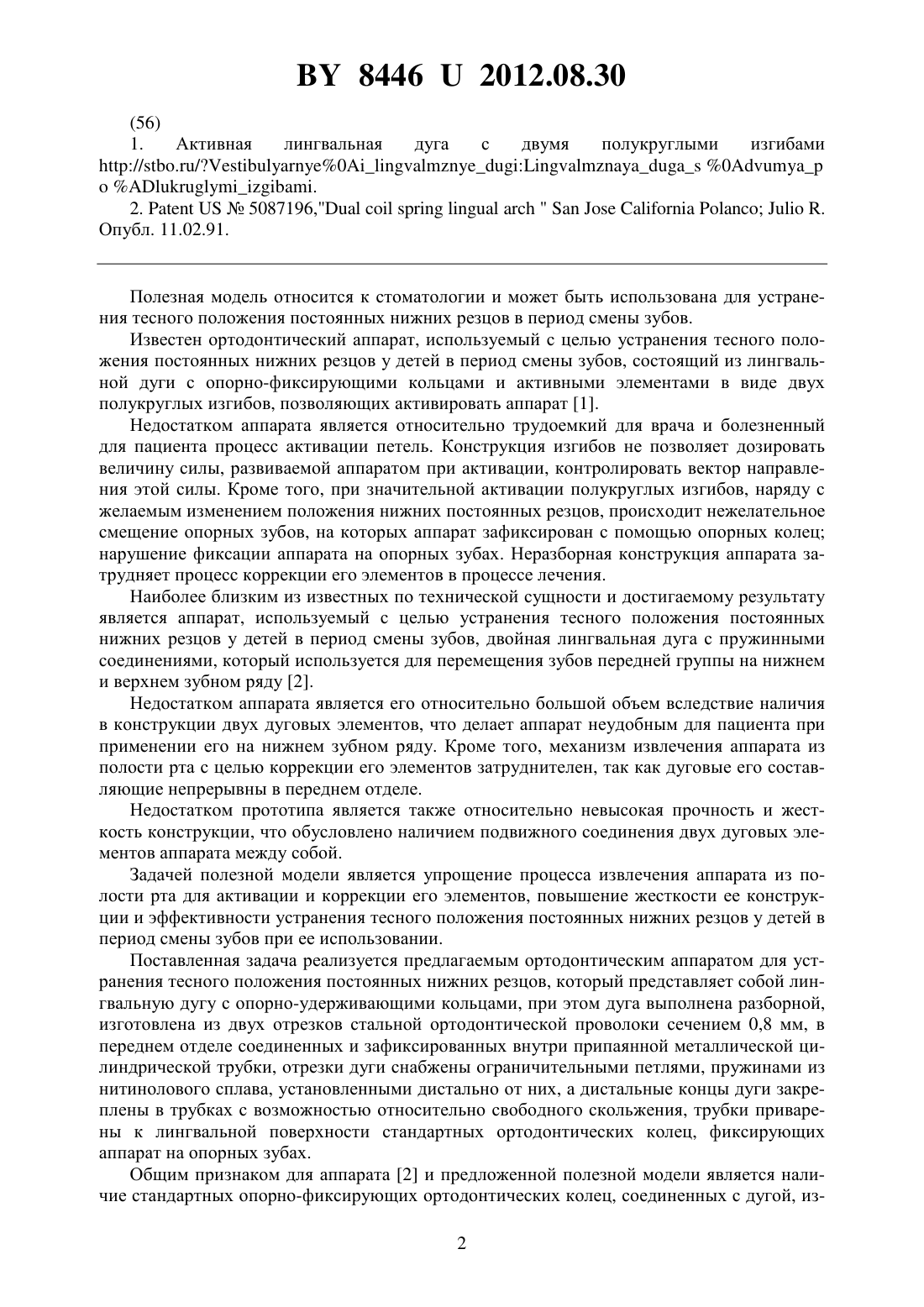

МПК / Метки

МПК: A61C 7/00

Метки: постоянных, ортодонтический, резцов, устранения, положения, нижних, тесного, аппарат
