Шнековый исполнительный орган очистного комбайна

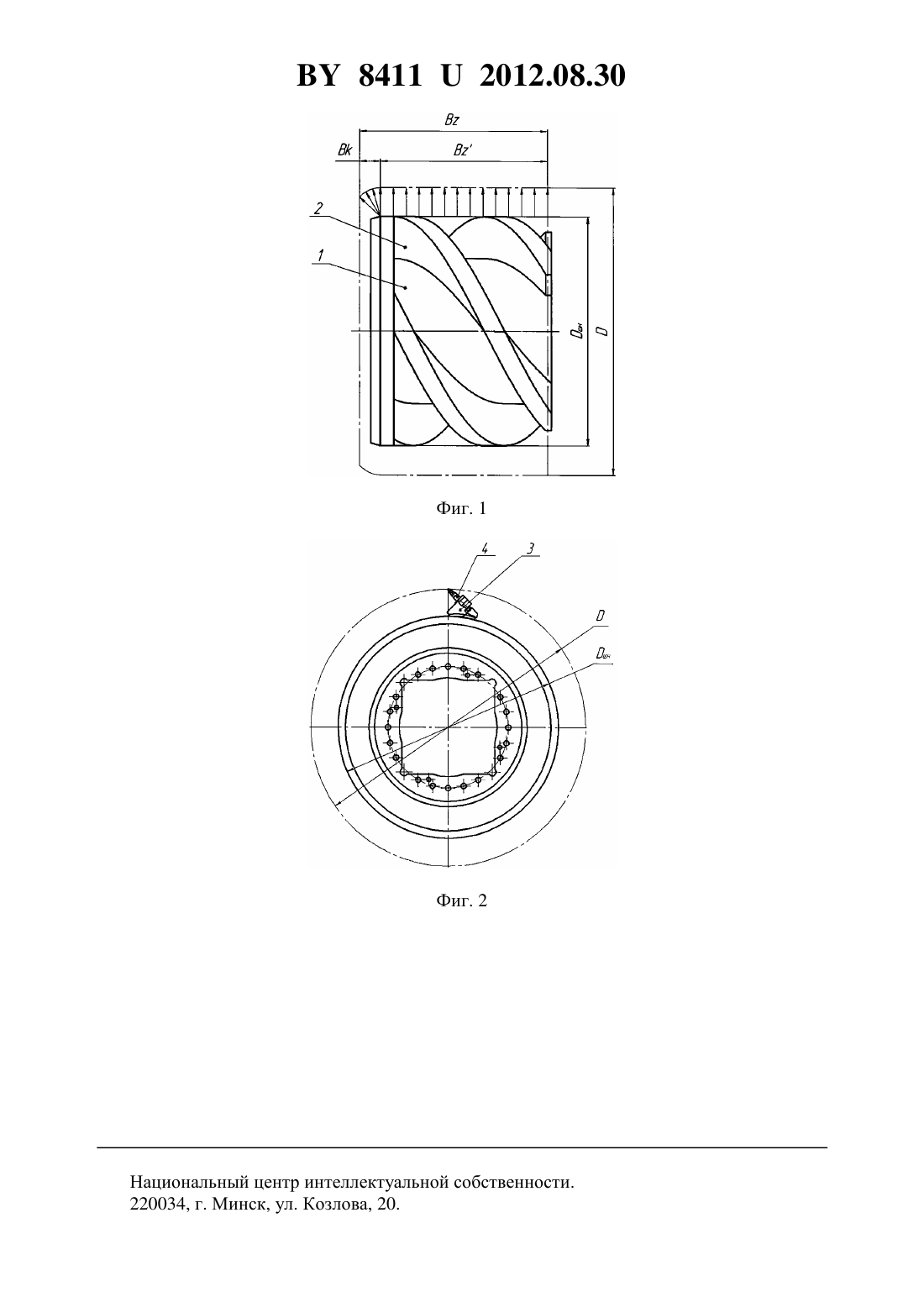

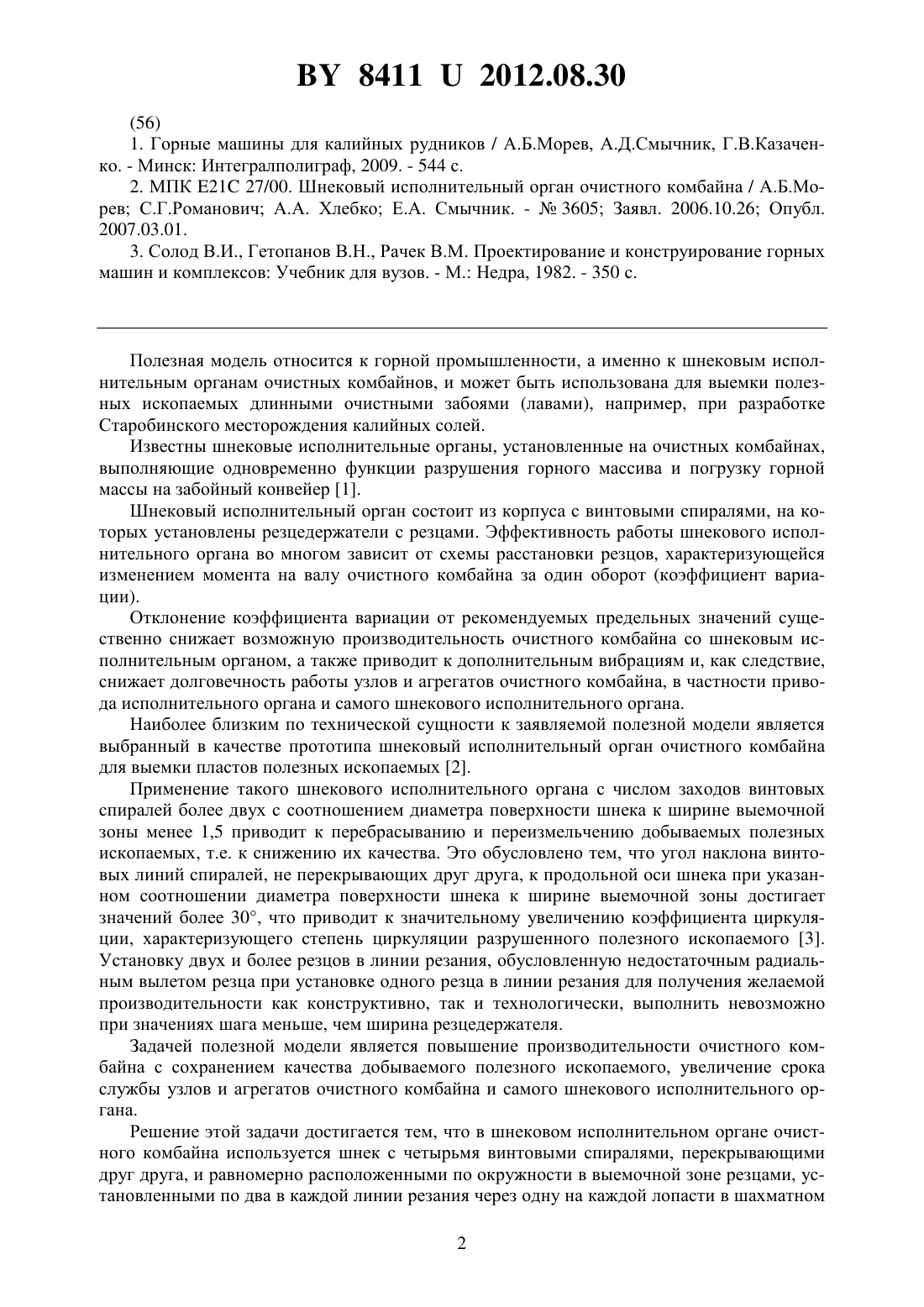

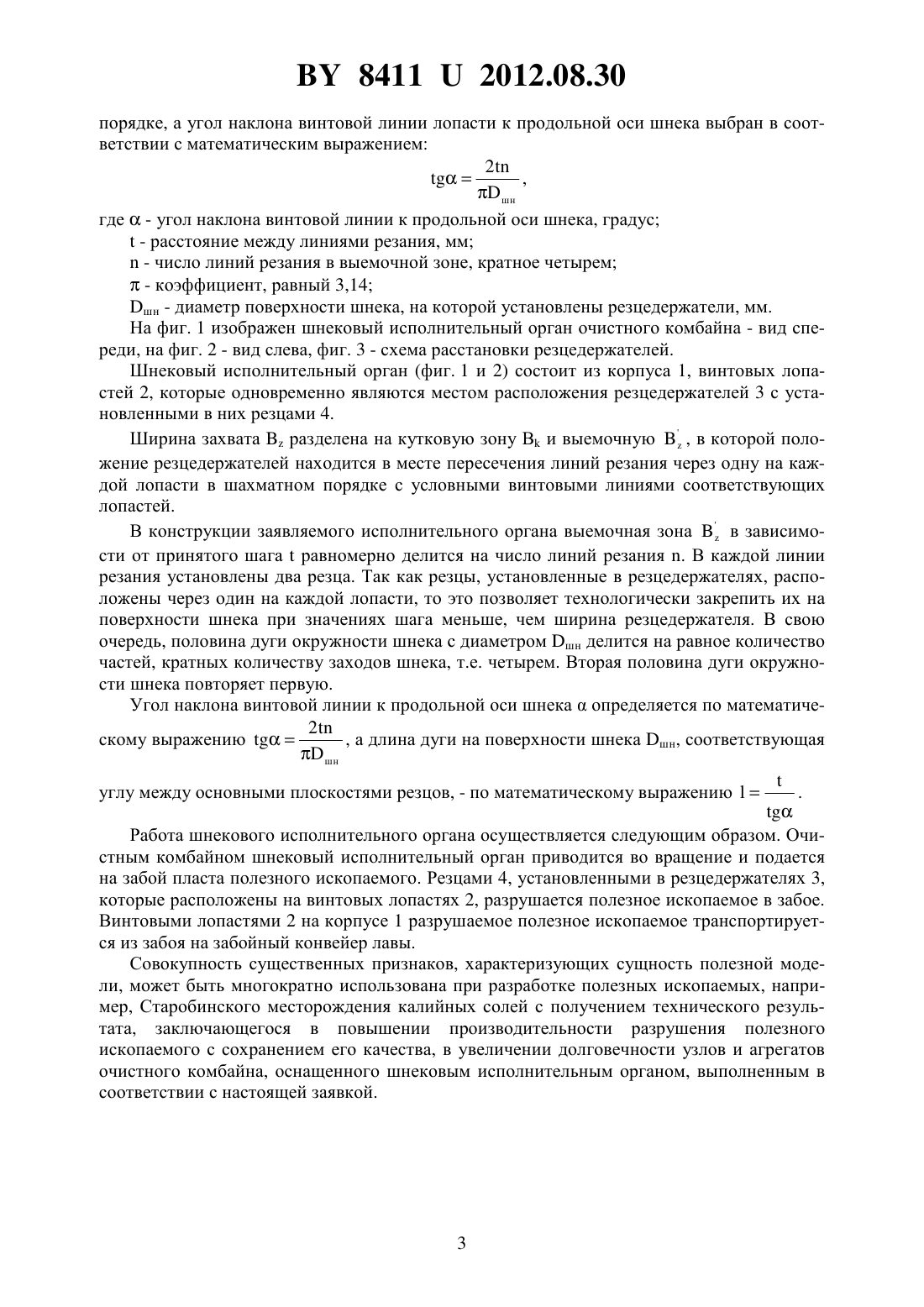

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШНЕКОВЫЙ ИСПОЛНИТЕЛЬНЫЙ ОРГАН ОЧИСТНОГО КОМБАЙНА(71) Заявитель Унитарное производственное предприятие Нива Романовича С.Г., Солигорский район(72) Авторы Романович Александр Сергеевич Мыслейко Сергей Николаевич(73) Патентообладатель Унитарное производственное предприятие Нива Романовича С.Г., Солигорский район(57) Шнековый исполнительный орган очистного комбайна, содержащий корпус с винтовыми спиралями и резцы, равномерно расположенные по окружности в выемочной зоне,отличающийся тем, что шнек имеет четыре винтовые лопасти, перекрывающие друг друга, и в каждой линии резания располагаются два резца через одну на каждой лопасти в шахматном порядке, а угол наклона винтовой линии лопасти к продольной оси шнека выбран в соответствии с математическим выражением 2, шн где- угол наклона винтовой линии к продольной оси шнека, градус- расстояние между линиями резания, мм- число линий резания в выемочной зоне, кратное четырем- коэффициент, равный 3,14 шн - диаметр поверхности шнека, на которой установлены резцедержатели, мм.(56) 1. Горные машины для калийных рудников / А.Б.Морев, А.Д.Смычник, Г.В.Казаченко. - Минск Интегралполиграф, 2009. - 544 с. 2. МПК 21 27/00. Шнековый исполнительный орган очистного комбайна / А.Б.Морев С.Г.Романович А.А. Хлебко Е.А. Смычник. -3605 Заявл. 2006.10.26 Опубл. 2007.03.01. 3. Солод В.И., Гетопанов В.Н., Рачек В.М. Проектирование и конструирование горных машин и комплексов Учебник для вузов. - М. Недра, 1982. - 350 с. Полезная модель относится к горной промышленности, а именно к шнековым исполнительным органам очистных комбайнов, и может быть использована для выемки полезных ископаемых длинными очистными забоями (лавами), например, при разработке Старобинского месторождения калийных солей. Известны шнековые исполнительные органы, установленные на очистных комбайнах,выполняющие одновременно функции разрушения горного массива и погрузку горной массы на забойный конвейер 1. Шнековый исполнительный орган состоит из корпуса с винтовыми спиралями, на которых установлены резцедержатели с резцами. Эффективность работы шнекового исполнительного органа во многом зависит от схемы расстановки резцов, характеризующейся изменением момента на валу очистного комбайна за один оборот (коэффициент вариации). Отклонение коэффициента вариации от рекомендуемых предельных значений существенно снижает возможную производительность очистного комбайна со шнековым исполнительным органом, а также приводит к дополнительным вибрациям и, как следствие,снижает долговечность работы узлов и агрегатов очистного комбайна, в частности привода исполнительного органа и самого шнекового исполнительного органа. Наиболее близким по технической сущности к заявляемой полезной модели является выбранный в качестве прототипа шнековый исполнительный орган очистного комбайна для выемки пластов полезных ископаемых 2. Применение такого шнекового исполнительного органа с числом заходов винтовых спиралей более двух с соотношением диаметра поверхности шнека к ширине выемочной зоны менее 1,5 приводит к перебрасыванию и переизмельчению добываемых полезных ископаемых, т.е. к снижению их качества. Это обусловлено тем, что угол наклона винтовых линий спиралей, не перекрывающих друг друга, к продольной оси шнека при указанном соотношении диаметра поверхности шнека к ширине выемочной зоны достигает значений более 30, что приводит к значительному увеличению коэффициента циркуляции, характеризующего степень циркуляции разрушенного полезного ископаемого 3. Установку двух и более резцов в линии резания, обусловленную недостаточным радиальным вылетом резца при установке одного резца в линии резания для получения желаемой производительности как конструктивно, так и технологически, выполнить невозможно при значениях шага меньше, чем ширина резцедержателя. Задачей полезной модели является повышение производительности очистного комбайна с сохранением качества добываемого полезного ископаемого, увеличение срока службы узлов и агрегатов очистного комбайна и самого шнекового исполнительного органа. Решение этой задачи достигается тем, что в шнековом исполнительном органе очистного комбайна используется шнек с четырьмя винтовыми спиралями, перекрывающими друг друга, и равномерно расположенными по окружности в выемочной зоне резцами, установленными по два в каждой линии резания через одну на каждой лопасти в шахматном 2 84112012.08.30 порядке, а угол наклона винтовой линии лопасти к продольной оси шнека выбран в соответствии с математическим выражением 2, шн где- угол наклона винтовой линии к продольной оси шнека, градус- расстояние между линиями резания, мм- число линий резания в выемочной зоне, кратное четырем- коэффициент, равный 3,14 шн - диаметр поверхности шнека, на которой установлены резцедержатели, мм. На фиг. 1 изображен шнековый исполнительный орган очистного комбайна - вид спереди, на фиг. 2 - вид слева, фиг. 3 - схема расстановки резцедержателей. Шнековый исполнительный орган (фиг. 1 и 2) состоит из корпуса 1, винтовых лопастей 2, которые одновременно являются местом расположения резцедержателей 3 с установленными в них резцами 4. Ширина захватаразделена на кутковую зону В и выемочную, в которой положение резцедержателей находится в месте пересечения линий резания через одну на каждой лопасти в шахматном порядке с условными винтовыми линиями соответствующих лопастей. В конструкции заявляемого исполнительного органа выемочная зонав зависимости от принятого шагаравномерно делится на число линий резания . В каждой линии резания установлены два резца. Так как резцы, установленные в резцедержателях, расположены через один на каждой лопасти, то это позволяет технологически закрепить их на поверхности шнека при значениях шага меньше, чем ширина резцедержателя. В свою очередь, половина дуги окружности шнека с диаметром шн делится на равное количество частей, кратных количеству заходов шнека, т.е. четырем. Вторая половина дуги окружности шнека повторяет первую. Угол наклона винтовой линии к продольной оси шнекаопределяется по математиче 2, а длина дуги на поверхности шнека шн, соответствующая скому выражениюшн углу между основными плоскостями резцов, - по математическому выражению Работа шнекового исполнительного органа осуществляется следующим образом. Очистным комбайном шнековый исполнительный орган приводится во вращение и подается на забой пласта полезного ископаемого. Резцами 4, установленными в резцедержателях 3,которые расположены на винтовых лопастях 2, разрушается полезное ископаемое в забое. Винтовыми лопастями 2 на корпусе 1 разрушаемое полезное ископаемое транспортируется из забоя на забойный конвейер лавы. Совокупность существенных признаков, характеризующих сущность полезной модели, может быть многократно использована при разработке полезных ископаемых, например, Старобинского месторождения калийных солей с получением технического результата, заключающегося в повышении производительности разрушения полезного ископаемого с сохранением его качества, в увеличении долговечности узлов и агрегатов очистного комбайна, оснащенного шнековым исполнительным органом, выполненным в соответствии с настоящей заявкой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
