Исполнительный орган выемочного комбайна

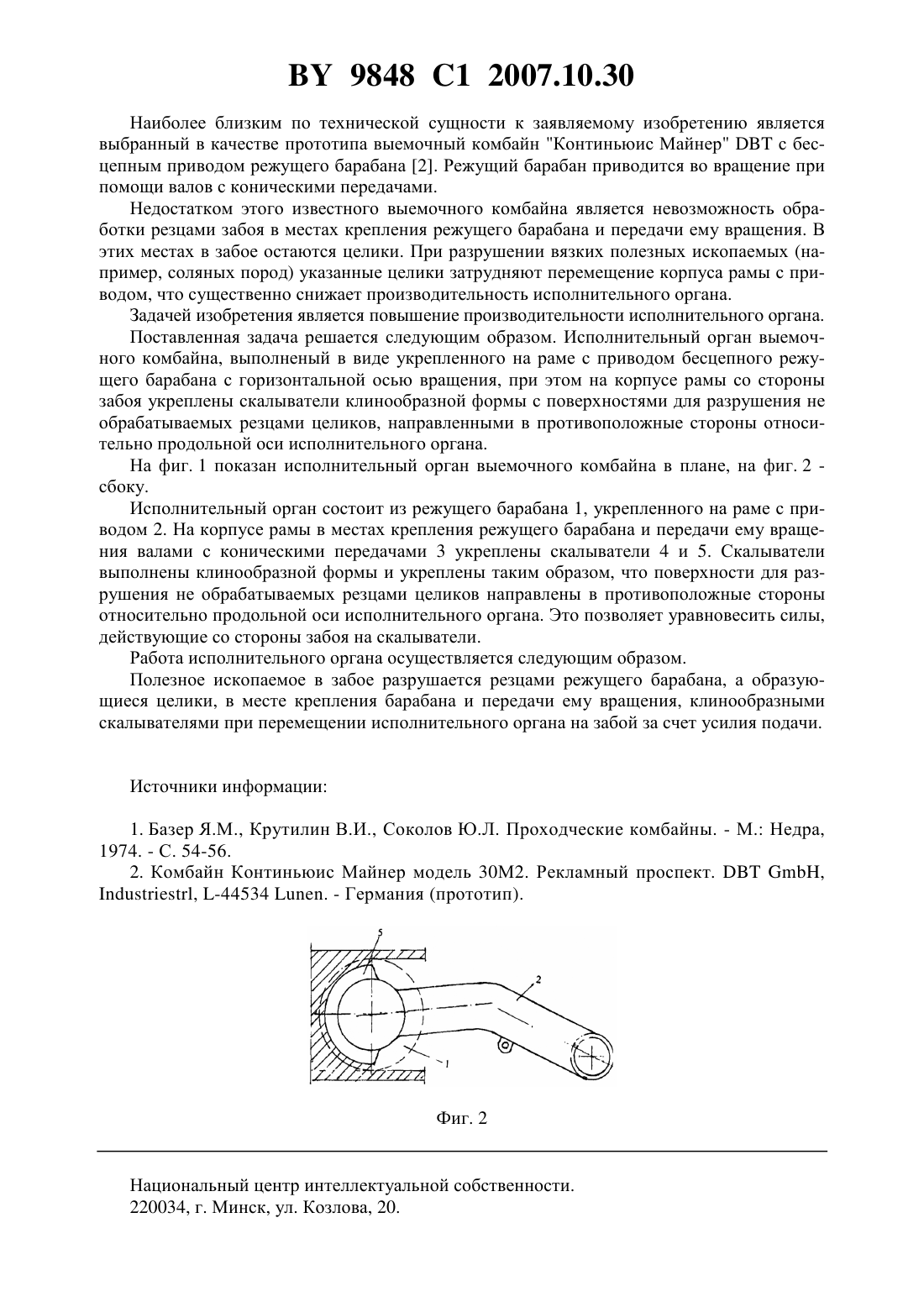

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИСПОЛНИТЕЛЬНЫЙ ОРГАН ВЫЕМОЧНОГО КОМБАЙНА(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Морев Аркадий Борисович Смычник Анатолий Данилович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Исполнительный орган выемочного комбайна, выполненный в виде укрепленного на раме с приводом бесцепного режущего барабана с горизонтальной осью вращения, отличающийся тем, что на корпусе рамы со стороны забоя укреплены скалыватели клинообразной формы с поверхностями для разрушения не обрабатываемых резцами целиков,направленными в противоположные стороны относительно продольной оси исполнительного органа. Фиг. 1 Изобретение относится к горной промышленности и может быть использовано при камерной системе разработки пластов полезных ископаемых или проходке подготовительных выработок, например на Старобинском месторождении калийных солей. Исполнительные органы, выполненные в виде режущего барабана с горизонтальной осью вращения, применялись на проходческо-добычных комбайнах, например на комбайне ЮСМ фирмы Джой 1. Привод режущих барабанов (шнеков) осуществлялся режущими цепями, основной недостаток которых - низкая надежность. 9848 1 2007.10.30 Наиболее близким по технической сущности к заявляемому изобретению является выбранный в качестве прототипа выемочный комбайн Континьюис Майнерс бесцепным приводом режущего барабана 2. Режущий барабан приводится во вращение при помощи валов с коническими передачами. Недостатком этого известного выемочного комбайна является невозможность обработки резцами забоя в местах крепления режущего барабана и передачи ему вращения. В этих местах в забое остаются целики. При разрушении вязких полезных ископаемых (например, соляных пород) указанные целики затрудняют перемещение корпуса рамы с приводом, что существенно снижает производительность исполнительного органа. Задачей изобретения является повышение производительности исполнительного органа. Поставленная задача решается следующим образом. Исполнительный орган выемочного комбайна, выполненый в виде укрепленного на раме с приводом бесцепного режущего барабана с горизонтальной осью вращения, при этом на корпусе рамы со стороны забоя укреплены скалыватели клинообразной формы с поверхностями для разрушения не обрабатываемых резцами целиков, направленными в противоположные стороны относительно продольной оси исполнительного органа. На фиг. 1 показан исполнительный орган выемочного комбайна в плане, на фиг. 2 сбоку. Исполнительный орган состоит из режущего барабана 1, укрепленного на раме с приводом 2. На корпусе рамы в местах крепления режущего барабана и передачи ему вращения валами с коническими передачами 3 укреплены скалыватели 4 и 5. Скалыватели выполнены клинообразной формы и укреплены таким образом, что поверхности для разрушения не обрабатываемых резцами целиков направлены в противоположные стороны относительно продольной оси исполнительного органа. Это позволяет уравновесить силы,действующие со стороны забоя на скалыватели. Работа исполнительного органа осуществляется следующим образом. Полезное ископаемое в забое разрушается резцами режущего барабана, а образующиеся целики, в месте крепления барабана и передачи ему вращения, клинообразными скалывателями при перемещении исполнительного органа на забой за счет усилия подачи. Источники информации 1. Базер Я.М., Крутилин В.И., Соколов Ю.Л. Проходческие комбайны. - М. Недра,1974. - С. 54-56. 2. Комбайн Континьюис Майнер модель 30 М 2. Рекламный проспект. -44534 . - Германия (прототип). Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
