Шнековый исполнительный орган очистного комбайна

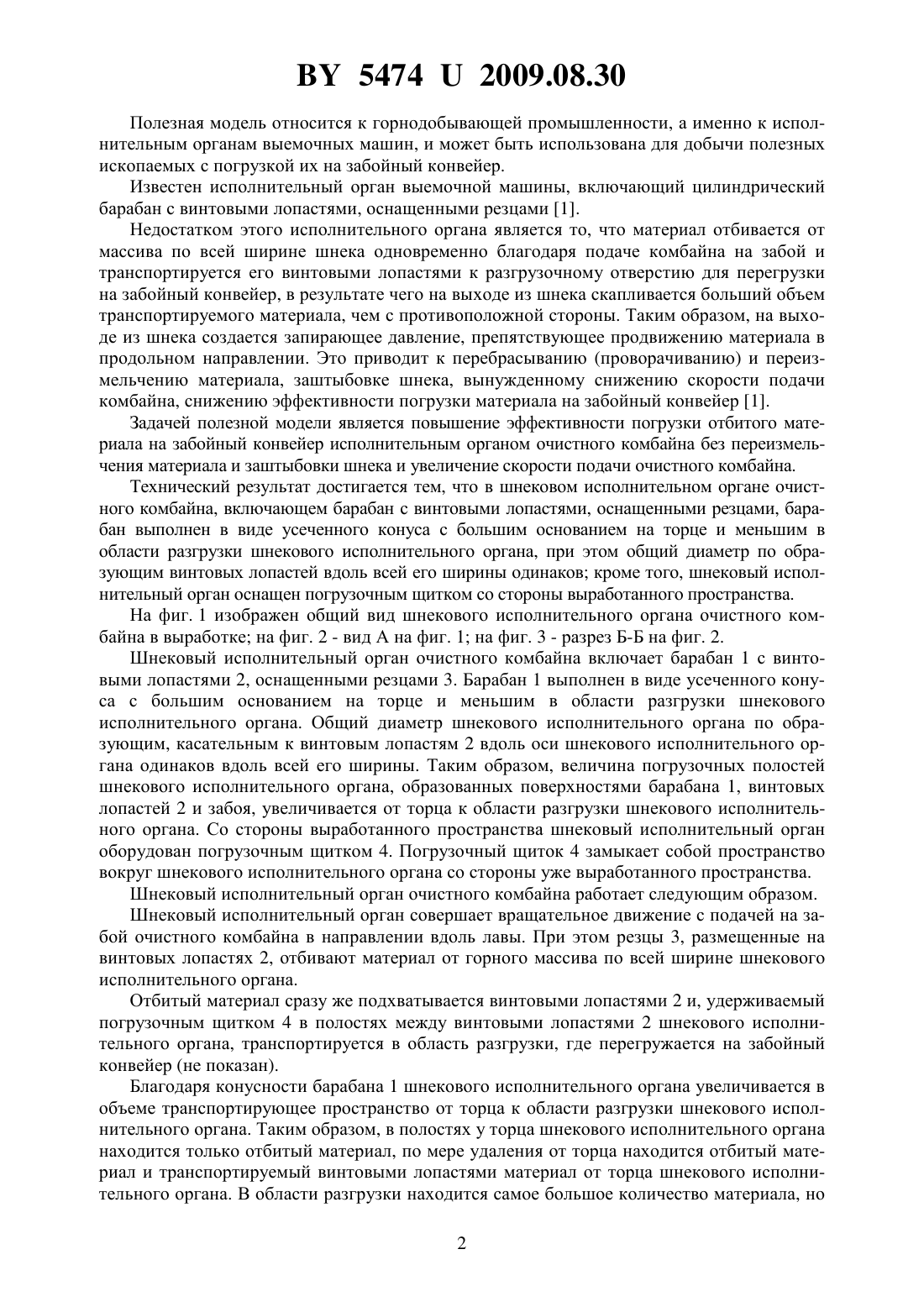

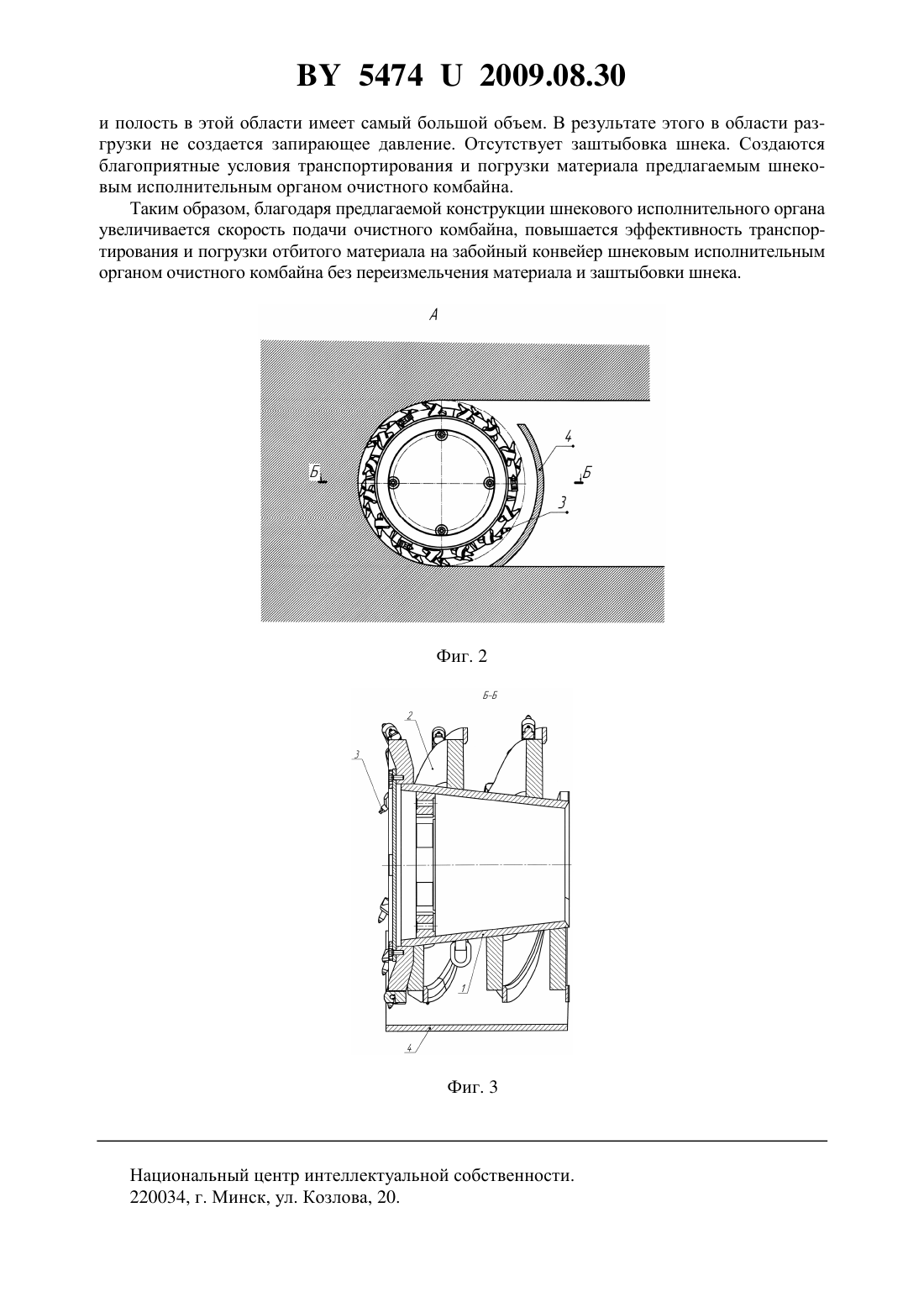

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШНЕКОВЫЙ ИСПОЛНИТЕЛЬНЫЙ ОРГАН ОЧИСТНОГО КОМБАЙНА(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Щерба Владимир Яковлевич Прушак Виктор Яковлевич Конопляник Иван Анатольевич Конопляник Алла Владимировна(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Шнековый исполнительный орган очистного комбайна, включающий барабан с винтовыми лопастями, оснащенными резцами, отличающийся тем, что барабан выполнен в виде усеченного конуса с большим основанием на торце и меньшим в области разгрузки шнекового исполнительного органа, при этом общий диаметр по образующим винтовых лопастей вдоль всей его ширины одинаков кроме того, шнековый исполнительный орган оснащен погрузочным щитком со стороны выработанного пространства.(56) 1. А.с. СССР 1544969, МПК Е 21 С 25/04. Исполнительный орган выемочной машины / В.А. Александрович, В.А. Болтян. -4372633/23-03 Заявл.23.12.87 Опубл. 23.02.90 // Бюл.7. - 1990. - С. 161. 54742009.08.30 Полезная модель относится к горнодобывающей промышленности, а именно к исполнительным органам выемочных машин, и может быть использована для добычи полезных ископаемых с погрузкой их на забойный конвейер. Известен исполнительный орган выемочной машины, включающий цилиндрический барабан с винтовыми лопастями, оснащенными резцами 1. Недостатком этого исполнительного органа является то, что материал отбивается от массива по всей ширине шнека одновременно благодаря подаче комбайна на забой и транспортируется его винтовыми лопастями к разгрузочному отверстию для перегрузки на забойный конвейер, в результате чего на выходе из шнека скапливается больший объем транспортируемого материала, чем с противоположной стороны. Таким образом, на выходе из шнека создается запирающее давление, препятствующее продвижению материала в продольном направлении. Это приводит к перебрасыванию (проворачиванию) и переизмельчению материала, заштыбовке шнека, вынужденному снижению скорости подачи комбайна, снижению эффективности погрузки материала на забойный конвейер 1. Задачей полезной модели является повышение эффективности погрузки отбитого материала на забойный конвейер исполнительным органом очистного комбайна без переизмельчения материала и заштыбовки шнека и увеличение скорости подачи очистного комбайна. Технический результат достигается тем, что в шнековом исполнительном органе очистного комбайна, включающем барабан с винтовыми лопастями, оснащенными резцами, барабан выполнен в виде усеченного конуса с большим основанием на торце и меньшим в области разгрузки шнекового исполнительного органа, при этом общий диаметр по образующим винтовых лопастей вдоль всей его ширины одинаков кроме того, шнековый исполнительный орган оснащен погрузочным щитком со стороны выработанного пространства. На фиг. 1 изображен общий вид шнекового исполнительного органа очистного комбайна в выработке на фиг. 2 - вид А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 2. Шнековый исполнительный орган очистного комбайна включает барабан 1 с винтовыми лопастями 2, оснащенными резцами 3. Барабан 1 выполнен в виде усеченного конуса с большим основанием на торце и меньшим в области разгрузки шнекового исполнительного органа. Общий диаметр шнекового исполнительного органа по образующим, касательным к винтовым лопастям 2 вдоль оси шнекового исполнительного органа одинаков вдоль всей его ширины. Таким образом, величина погрузочных полостей шнекового исполнительного органа, образованных поверхностями барабана 1, винтовых лопастей 2 и забоя, увеличивается от торца к области разгрузки шнекового исполнительного органа. Со стороны выработанного пространства шнековый исполнительный орган оборудован погрузочным щитком 4. Погрузочный щиток 4 замыкает собой пространство вокруг шнекового исполнительного органа со стороны уже выработанного пространства. Шнековый исполнительный орган очистного комбайна работает следующим образом. Шнековый исполнительный орган совершает вращательное движение с подачей на забой очистного комбайна в направлении вдоль лавы. При этом резцы 3, размещенные на винтовых лопастях 2, отбивают материал от горного массива по всей ширине шнекового исполнительного органа. Отбитый материал сразу же подхватывается винтовыми лопастями 2 и, удерживаемый погрузочным щитком 4 в полостях между винтовыми лопастями 2 шнекового исполнительного органа, транспортируется в область разгрузки, где перегружается на забойный конвейер (не показан). Благодаря конусности барабана 1 шнекового исполнительного органа увеличивается в объеме транспортирующее пространство от торца к области разгрузки шнекового исполнительного органа. Таким образом, в полостях у торца шнекового исполнительного органа находится только отбитый материал, по мере удаления от торца находится отбитый материал и транспортируемый винтовыми лопастями материал от торца шнекового исполнительного органа. В области разгрузки находится самое большое количество материала, но 2 54742009.08.30 и полость в этой области имеет самый большой объем. В результате этого в области разгрузки не создается запирающее давление. Отсутствует заштыбовка шнека. Создаются благоприятные условия транспортирования и погрузки материала предлагаемым шнековым исполнительным органом очистного комбайна. Таким образом, благодаря предлагаемой конструкции шнекового исполнительного органа увеличивается скорость подачи очистного комбайна, повышается эффективность транспортирования и погрузки отбитого материала на забойный конвейер шнековым исполнительным органом очистного комбайна без переизмельчения материала и заштыбовки шнека. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
