Исполнительный орган очистного комбайна
Номер патента: 11929
Опубликовано: 30.06.2009
Авторы: Калиниченко Петр Иванович, Конопляник Иван Анатольевич, Прушак Виктор Яковлевич, Петровский Борис Иванович, Щерба Владимир Яковлевич
Текст

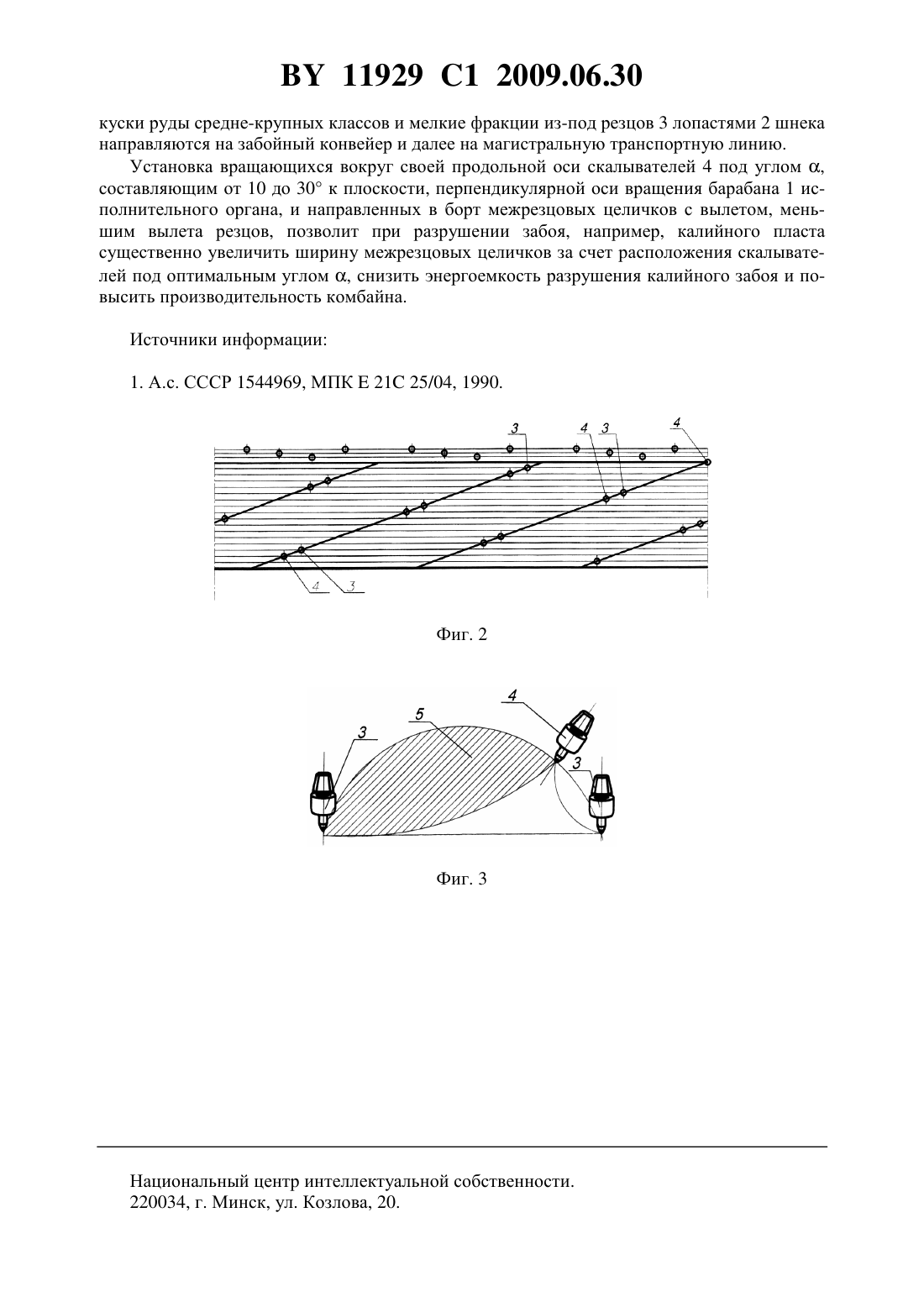

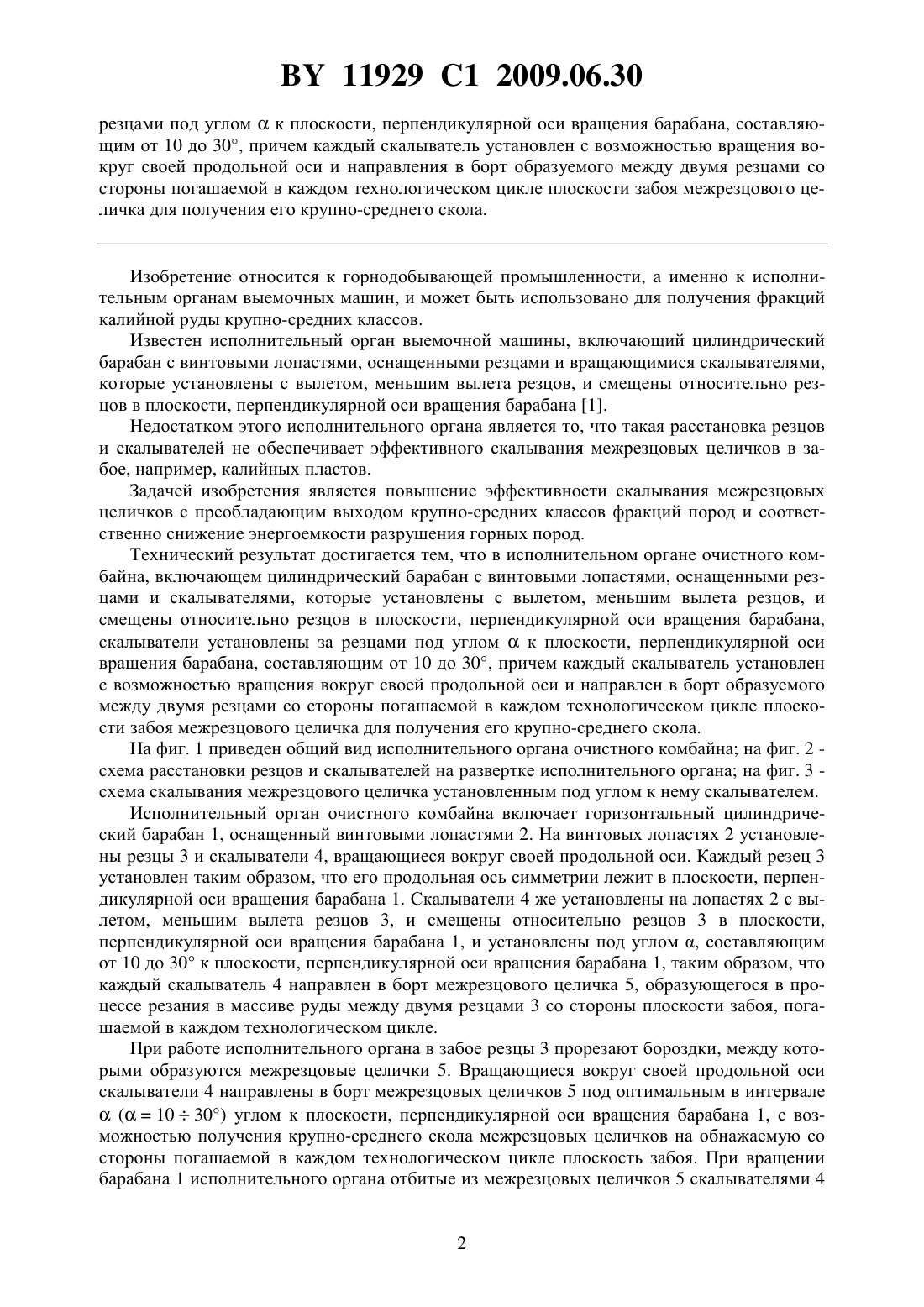

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИСПОЛНИТЕЛЬНЫЙ ОРГАН ОЧИСТНОГО КОМБАЙНА(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич Петровский Борис Иванович Калиниченко Петр Иванович Конопляник Иван Анатольевич(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Исполнительный орган очистного комбайна, включающий цилиндрический барабан с винтовыми лопастями, оснащенными резцами и скалывателями, которые установлены с вылетом, меньшим вылета резцов, и смещены относительно резцов в плоскости, перпендикулярной оси вращения барабана, отличающийся тем, что скалыватели установлены за 11929 1 2009.06.30 резцами под угломк плоскости, перпендикулярной оси вращения барабана, составляющим от 10 до 30, причем каждый скалыватель установлен с возможностью вращения вокруг своей продольной оси и направления в борт образуемого между двумя резцами со стороны погашаемой в каждом технологическом цикле плоскости забоя межрезцового целичка для получения его крупно-среднего скола. Изобретение относится к горнодобывающей промышленности, а именно к исполнительным органам выемочных машин, и может быть использовано для получения фракций калийной руды крупно-средних классов. Известен исполнительный орган выемочной машины, включающий цилиндрический барабан с винтовыми лопастями, оснащенными резцами и вращающимися скалывателями,которые установлены с вылетом, меньшим вылета резцов, и смещены относительно резцов в плоскости, перпендикулярной оси вращения барабана 1. Недостатком этого исполнительного органа является то, что такая расстановка резцов и скалывателей не обеспечивает эффективного скалывания межрезцовых целичков в забое, например, калийных пластов. Задачей изобретения является повышение эффективности скалывания межрезцовых целичков с преобладающим выходом крупно-средних классов фракций пород и соответственно снижение энергоемкости разрушения горных пород. Технический результат достигается тем, что в исполнительном органе очистного комбайна, включающем цилиндрический барабан с винтовыми лопастями, оснащенными резцами и скалывателями, которые установлены с вылетом, меньшим вылета резцов, и смещены относительно резцов в плоскости, перпендикулярной оси вращения барабана,скалыватели установлены за резцами под угломк плоскости, перпендикулярной оси вращения барабана, составляющим от 10 до 30, причем каждый скалыватель установлен с возможностью вращения вокруг своей продольной оси и направлен в борт образуемого между двумя резцами со стороны погашаемой в каждом технологическом цикле плоскости забоя межрезцового целичка для получения его крупно-среднего скола. На фиг. 1 приведен общий вид исполнительного органа очистного комбайна на фиг. 2 схема расстановки резцов и скалывателей на развертке исполнительного органа на фиг. 3 схема скалывания межрезцового целичка установленным под углом к нему скалывателем. Исполнительный орган очистного комбайна включает горизонтальный цилиндрический барабан 1, оснащенный винтовыми лопастями 2. На винтовых лопастях 2 установлены резцы 3 и скалыватели 4, вращающиеся вокруг своей продольной оси. Каждый резец 3 установлен таким образом, что его продольная ось симметрии лежит в плоскости, перпендикулярной оси вращения барабана 1. Скалыватели 4 же установлены на лопастях 2 с вылетом, меньшим вылета резцов 3, и смещены относительно резцов 3 в плоскости,перпендикулярной оси вращения барабана 1, и установлены под углом , составляющим от 10 до 30 к плоскости, перпендикулярной оси вращения барабана 1, таким образом, что каждый скалыватель 4 направлен в борт межрезцового целичка 5, образующегося в процессе резания в массиве руды между двумя резцами 3 со стороны плоскости забоя, погашаемой в каждом технологическом цикле. При работе исполнительного органа в забое резцы 3 прорезают бороздки, между которыми образуются межрезцовые целички 5. Вращающиеся вокруг своей продольной оси скалыватели 4 направлены в борт межрезцовых целичков 5 под оптимальным в интервале(1030) углом к плоскости, перпендикулярной оси вращения барабана 1, с возможностью получения крупно-среднего скола межрезцовых целичков на обнажаемую со стороны погашаемой в каждом технологическом цикле плоскость забоя. При вращении барабана 1 исполнительного органа отбитые из межрезцовых целичков 5 скалывателями 4 11929 1 2009.06.30 куски руды средне-крупных классов и мелкие фракции из-под резцов 3 лопастями 2 шнека направляются на забойный конвейер и далее на магистральную транспортную линию. Установка вращающихся вокруг своей продольной оси скалывателей 4 под углом ,составляющим от 10 до 30 к плоскости, перпендикулярной оси вращения барабана 1 исполнительного органа, и направленных в борт межрезцовых целичков с вылетом, меньшим вылета резцов, позволит при разрушении забоя, например, калийного пласта существенно увеличить ширину межрезцовых целичков за счет расположения скалывателей под оптимальным углом , снизить энергоемкость разрушения калийного забоя и повысить производительность комбайна. Источники информации 1. А.с. СССР 1544969, МПК 21 25/04, 1990. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: E21C 27/00
Метки: комбайна, орган, исполнительный, очистного
