Шнековый исполнительный орган очистного комбайна

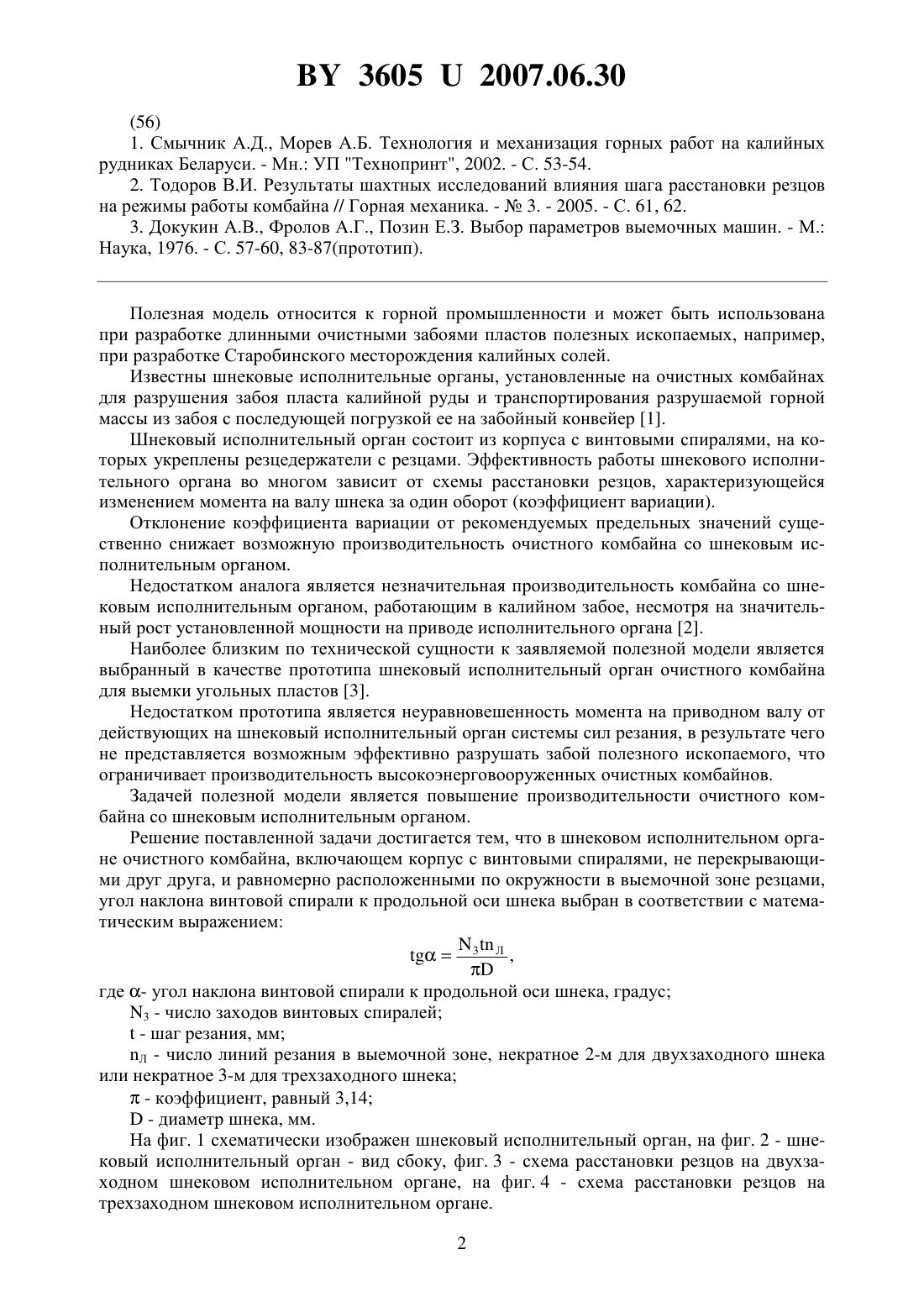

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ШНЕКОВЫЙ ИСПОЛНИТЕЛЬНЫЙ ОРГАН ОЧИСТНОГО КОМБАЙНА(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Морев Аркадий Борисович Романович Сергей Герасимович Хлебко Антон Алексеевич Смычник Евгений Анатольевич(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Шнековый исполнительный орган очистного комбайна, включающий корпус с винтовыми спиралями, не перекрывающими друг друга, и равномерно расположенными по окружности в выемочной зоне резцами, отличающийся тем, что угол наклона винтовой спирали к продольной оси шнека выбран в соответствии с математическим выражением где - угол наклона винтовой спирали к продольной оси шнека, градус 3 - число заходов винтовых спиралей- шаг резания, мм Л - число линий резания в выемочной зоне, некратное 2-м для двухзаходного шнека или некратное 3-м для трехзаходного шнека- коэффициент, равный 3,14- диаметр шнека, мм.(56) 1. Смычник А.Д., Морев А.Б. Технология и механизация горных работ на калийных рудниках Беларуси. - Мн. УП Технопринт, 2002. - С. 53-54. 2. Тодоров В.И. Результаты шахтных исследований влияния шага расстановки резцов на режимы работы комбайна // Горная механика. -3. - 2005. - С. 61, 62. 3. Докукин А.В., Фролов А.Г., Позин Е.З. Выбор параметров выемочных машин. - М. Наука, 1976. - С. 57-60, 83-87(прототип). Полезная модель относится к горной промышленности и может быть использована при разработке длинными очистными забоями пластов полезных ископаемых, например,при разработке Старобинского месторождения калийных солей. Известны шнековые исполнительные органы, установленные на очистных комбайнах для разрушения забоя пласта калийной руды и транспортирования разрушаемой горной массы из забоя с последующей погрузкой ее на забойный конвейер 1. Шнековый исполнительный орган состоит из корпуса с винтовыми спиралями, на которых укреплены резцедержатели с резцами. Эффективность работы шнекового исполнительного органа во многом зависит от схемы расстановки резцов, характеризующейся изменением момента на валу шнека за один оборот (коэффициент вариации). Отклонение коэффициента вариации от рекомендуемых предельных значений существенно снижает возможную производительность очистного комбайна со шнековым исполнительным органом. Недостатком аналога является незначительная производительность комбайна со шнековым исполнительным органом, работающим в калийном забое, несмотря на значительный рост установленной мощности на приводе исполнительного органа 2. Наиболее близким по технической сущности к заявляемой полезной модели является выбранный в качестве прототипа шнековый исполнительный орган очистного комбайна для выемки угольных пластов 3. Недостатком прототипа является неуравновешенность момента на приводном валу от действующих на шнековый исполнительный орган системы сил резания, в результате чего не представляется возможным эффективно разрушать забой полезного ископаемого, что ограничивает производительность высокоэнерговооруженных очистных комбайнов. Задачей полезной модели является повышение производительности очистного комбайна со шнековым исполнительным органом. Решение поставленной задачи достигается тем, что в шнековом исполнительном органе очистного комбайна, включающем корпус с винтовыми спиралями, не перекрывающими друг друга, и равномерно расположенными по окружности в выемочной зоне резцами,угол наклона винтовой спирали к продольной оси шнека выбран в соответствии с математическим выражением 3 Л , где - угол наклона винтовой спирали к продольной оси шнека, градус 3 - число заходов винтовых спиралей- шаг резания, мм Л - число линий резания в выемочной зоне, некратное 2-м для двухзаходного шнека или некратное 3-м для трехзаходного шнека- коэффициент, равный 3,14- диаметр шнека, мм. На фиг. 1 схематически изображен шнековый исполнительный орган, на фиг. 2 - шнековый исполнительный орган - вид сбоку, фиг. 3 - схема расстановки резцов на двухзаходном шнековом исполнительном органе, на фиг. 4 - схема расстановки резцов на трехзаходном шнековом исполнительном органе. 2 36052007.06.30 Шнековый исполнительный орган (фиг. 1 и 2) состоит из корпуса 1, винтовых спиралей 2, резцедержателей 3 и резцов 4. Величина захвата В 3 разделена на кутковую зону вк и выемочную зону вв, в которой расстояние между резцами по окружностиопределяется в месте пересечения линий резания с винтовой спиралью. В конструкции заявляемого шнекового исполнительного органа, например с одним зубком в линии резания, в зависимости от принятого шага резания выемочная зона вв разделяется равномерно на число линий резания л. Определяются расстояние между резцами/л и угол наклона винтовых спиралейиз математического выражения 3 Л . Резцы располагаются в месте пересечения винтовой спирали и линий резания. В двухзаходном шнековом исполнительном органе в линии резания могут располагаться два резца, а трехзаходном - три резца. Дополнительные резцы располагаются аналогичным образом и на фигурах не показаны. Работа шнекового исполнительного органа осуществляется следующим образом. Очистным комбайном шнековый исполнительный орган приводится во вращение и подается на забой пласта полезного ископаемого. Резцами 4, установленными в резцедержателях 3,укрепленных на винтовых спиралях 2, разрушается полезное ископаемое в забое. Винтовыми спиралями 2 на корпусе 1 разрушаемое полезное ископаемое транспортируется из забоя и затем грузится на забойный конвейер. Совокупность существенных признаков, характеризующих сущность полезной модели, может быть многократно использована при разработке, например, Старобинского месторождения калийных солей с получением технического результата, заключающегося в повышении производительности очистного комбайна, оснащенного шнековым исполнительным органом, выполненным в соответствии с настоящей заявкой. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
