Каменная колонна

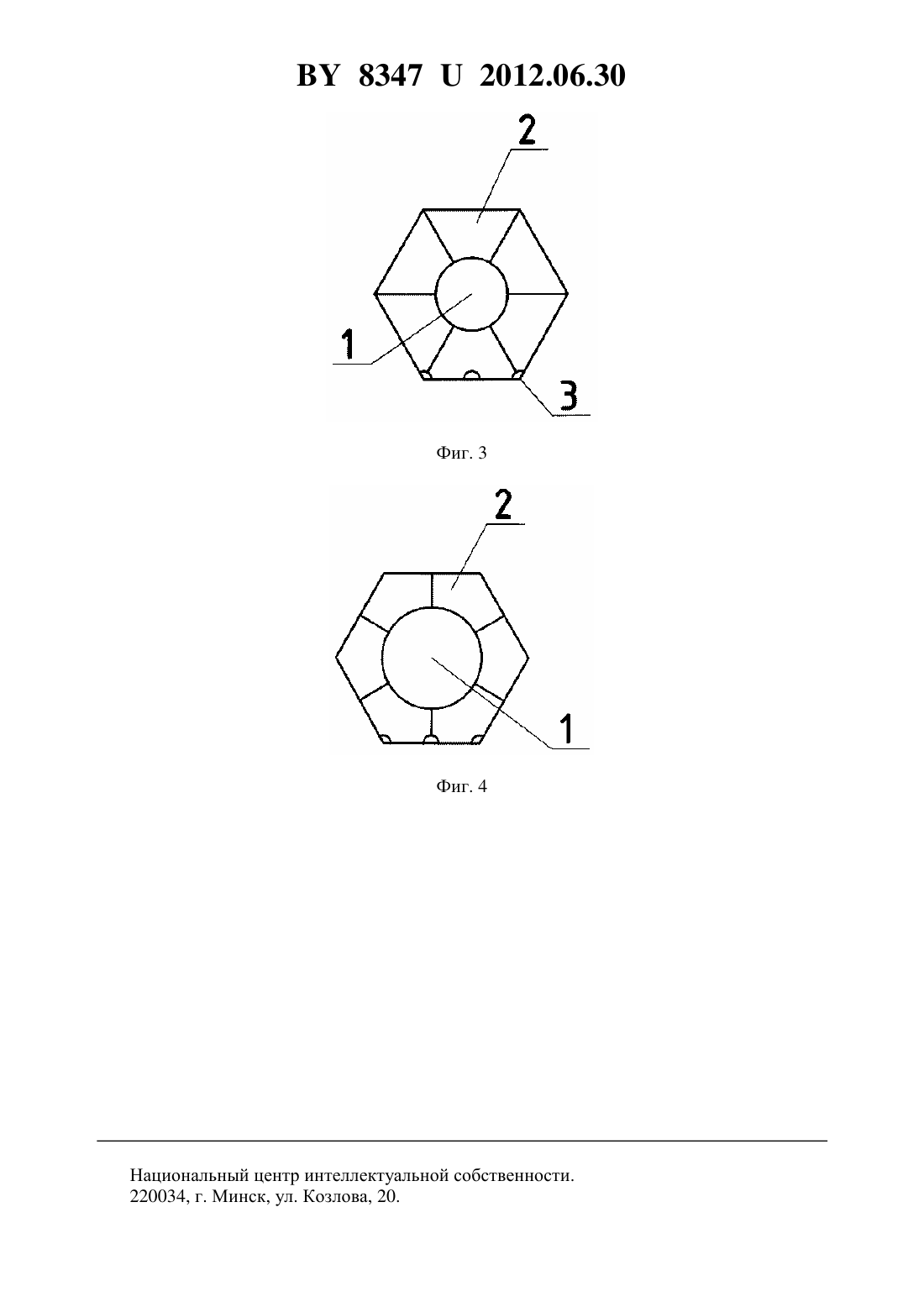

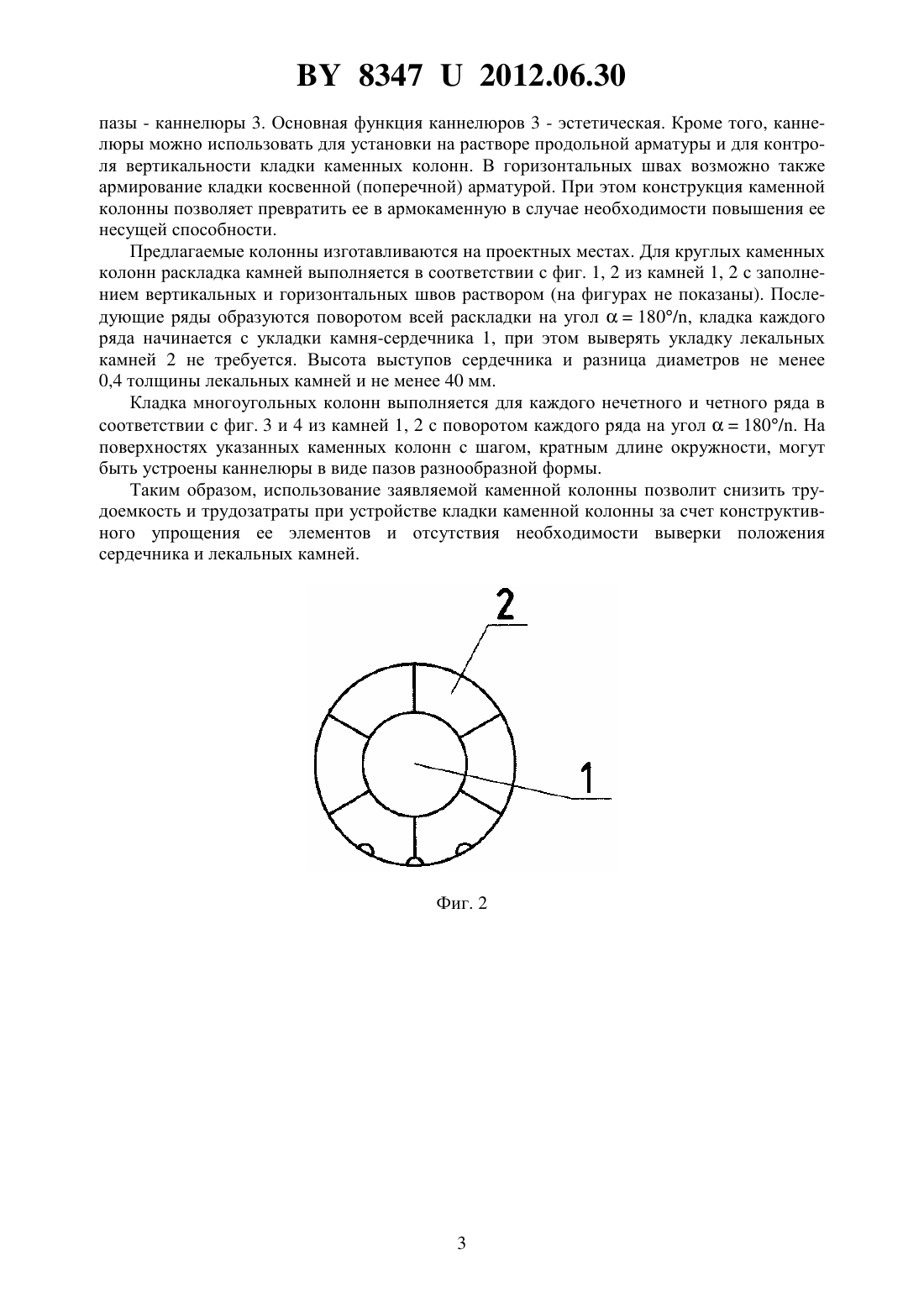

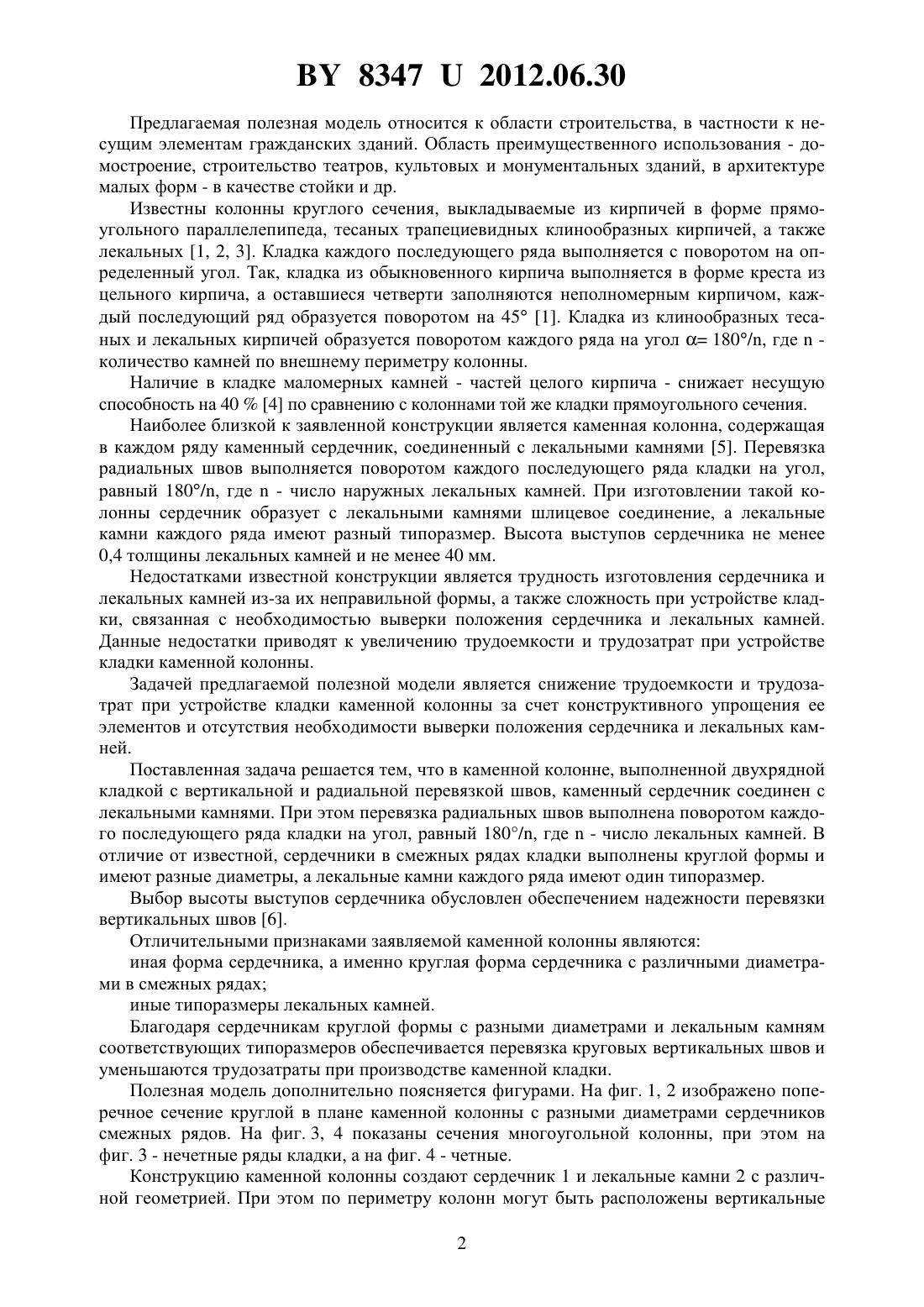

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Бирюков Александр Иванович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Каменная колонна, выполненная двухрядной кладкой с вертикальной и радиальной перевязкой швов, в которой каменный сердечник соединен с лекальными камнями, при этом перевязка радиальных швов выполнена поворотом каждого последующего ряда кладки на угол, равный 180/, где- число лекальных камней, отличающаяся тем, что сердечники смежных рядов выполнены круглой формы с разными диаметрами, а лекальные камни каждого ряда имеют один типоразмер.(56) 1. Пирогов Н.Д. Каменные работы. - М Профтехиздат, 1961. - С. 193. 2. Караулов Е.В. Каменные конструкции. Их развитие и сохранение. - М. Стройиздат,1966. - С. 87-93. 3. Малин В.И. Облицовка поверхностей природным камнем. - М. Высшая школа,1974. - С. 189-193. 4. СНиП П-22-81. Каменные и армокаменные конструкции. - М. Госстрой России ГУП ЦПП, 1999. - С. 8. 5. Патент Республики Беларусь 8684, МПК 04 3/30, опубл. 30.09.2005. 6. Каменные конструкции.6-1-1. Раздел 8.1.4. 83472012.06.30 Предлагаемая полезная модель относится к области строительства, в частности к несущим элементам гражданских зданий. Область преимущественного использования - домостроение, строительство театров, культовых и монументальных зданий, в архитектуре малых форм - в качестве стойки и др. Известны колонны круглого сечения, выкладываемые из кирпичей в форме прямоугольного параллелепипеда, тесаных трапециевидных клинообразных кирпичей, а также лекальных 1, 2, 3. Кладка каждого последующего ряда выполняется с поворотом на определенный угол. Так, кладка из обыкновенного кирпича выполняется в форме креста из цельного кирпича, а оставшиеся четверти заполняются неполномерным кирпичом, каждый последующий ряд образуется поворотом на 45 1. Кладка из клинообразных тесаных и лекальных кирпичей образуется поворотом каждого ряда на угол 180/, гдеколичество камней по внешнему периметру колонны. Наличие в кладке маломерных камней - частей целого кирпича - снижает несущую способность на 404 по сравнению с колоннами той же кладки прямоугольного сечения. Наиболее близкой к заявленной конструкции является каменная колонна, содержащая в каждом ряду каменный сердечник, соединенный с лекальными камнями 5. Перевязка радиальных швов выполняется поворотом каждого последующего ряда кладки на угол,равный 180/, где- число наружных лекальных камней. При изготовлении такой колонны сердечник образует с лекальными камнями шлицевое соединение, а лекальные камни каждого ряда имеют разный типоразмер. Высота выступов сердечника не менее 0,4 толщины лекальных камней и не менее 40 мм. Недостатками известной конструкции является трудность изготовления сердечника и лекальных камней из-за их неправильной формы, а также сложность при устройстве кладки, связанная с необходимостью выверки положения сердечника и лекальных камней. Данные недостатки приводят к увеличению трудоемкости и трудозатрат при устройстве кладки каменной колонны. Задачей предлагаемой полезной модели является снижение трудоемкости и трудозатрат при устройстве кладки каменной колонны за счет конструктивного упрощения ее элементов и отсутствия необходимости выверки положения сердечника и лекальных камней. Поставленная задача решается тем, что в каменной колонне, выполненной двухрядной кладкой с вертикальной и радиальной перевязкой швов, каменный сердечник соединен с лекальными камнями. При этом перевязка радиальных швов выполнена поворотом каждого последующего ряда кладки на угол, равный 180/, где- число лекальных камней. В отличие от известной, сердечники в смежных рядах кладки выполнены круглой формы и имеют разные диаметры, а лекальные камни каждого ряда имеют один типоразмер. Выбор высоты выступов сердечника обусловлен обеспечением надежности перевязки вертикальных швов 6. Отличительными признаками заявляемой каменной колонны являются иная форма сердечника, а именно круглая форма сердечника с различными диаметрами в смежных рядах иные типоразмеры лекальных камней. Благодаря сердечникам круглой формы с разными диаметрами и лекальным камням соответствующих типоразмеров обеспечивается перевязка круговых вертикальных швов и уменьшаются трудозатраты при производстве каменной кладки. Полезная модель дополнительно поясняется фигурами. На фиг. 1, 2 изображено поперечное сечение круглой в плане каменной колонны с разными диаметрами сердечников смежных рядов. На фиг. 3, 4 показаны сечения многоугольной колонны, при этом на фиг. 3 - нечетные ряды кладки, а на фиг. 4 - четные. Конструкцию каменной колонны создают сердечник 1 и лекальные камни 2 с различной геометрией. При этом по периметру колонн могут быть расположены вертикальные 2 83472012.06.30 пазы - каннелюры 3. Основная функция каннелюров 3 - эстетическая. Кроме того, каннелюры можно использовать для установки на растворе продольной арматуры и для контроля вертикальности кладки каменных колонн. В горизонтальных швах возможно также армирование кладки косвенной (поперечной) арматурой. При этом конструкция каменной колонны позволяет превратить ее в армокаменную в случае необходимости повышения ее несущей способности. Предлагаемые колонны изготавливаются на проектных местах. Для круглых каменных колонн раскладка камней выполняется в соответствии с фиг. 1, 2 из камней 1, 2 с заполнением вертикальных и горизонтальных швов раствором (на фигурах не показаны). Последующие ряды образуются поворотом всей раскладки на угол 180/, кладка каждого ряда начинается с укладки камня-сердечника 1, при этом выверять укладку лекальных камней 2 не требуется. Высота выступов сердечника и разница диаметров не менее 0,4 толщины лекальных камней и не менее 40 мм. Кладка многоугольных колонн выполняется для каждого нечетного и четного ряда в соответствии с фиг. 3 и 4 из камней 1, 2 с поворотом каждого ряда на угол 180/. На поверхностях указанных каменных колонн с шагом, кратным длине окружности, могут быть устроены каннелюры в виде пазов разнообразной формы. Таким образом, использование заявляемой каменной колонны позволит снизить трудоемкость и трудозатраты при устройстве кладки каменной колонны за счет конструктивного упрощения ее элементов и отсутствия необходимости выверки положения сердечника и лекальных камней. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
