Контейнер для ночного хранения и ухода за мягкими контактными линзами

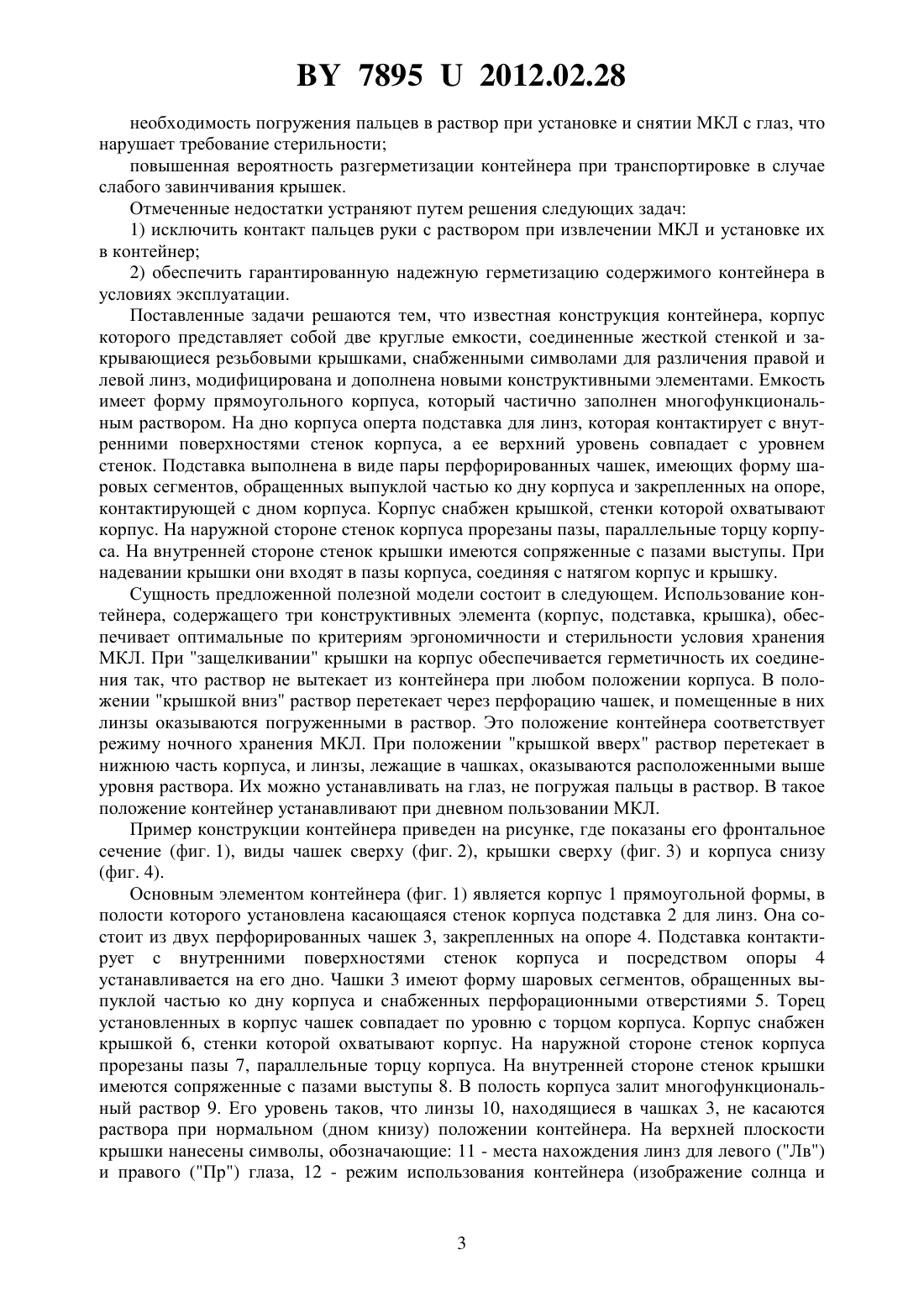

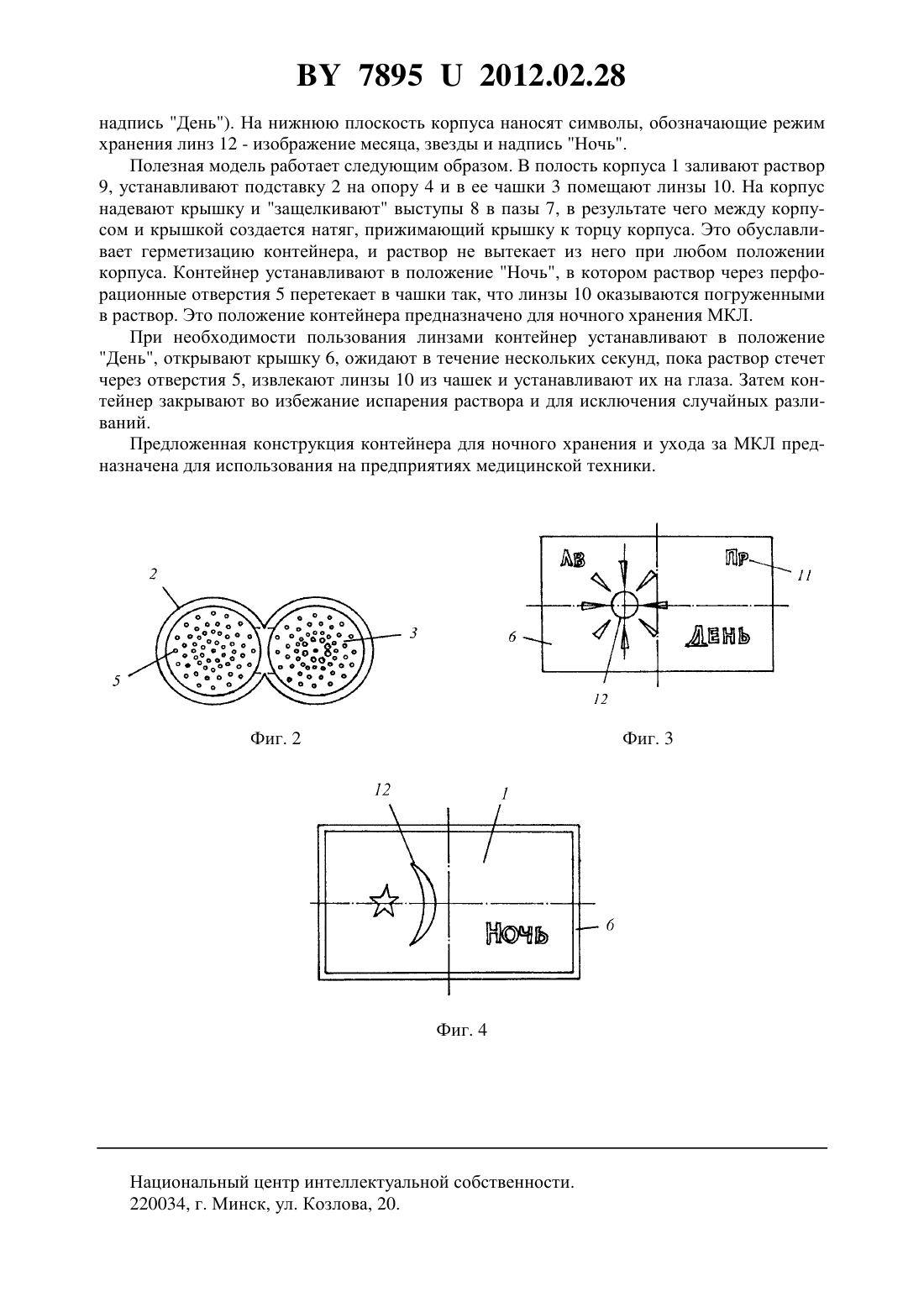

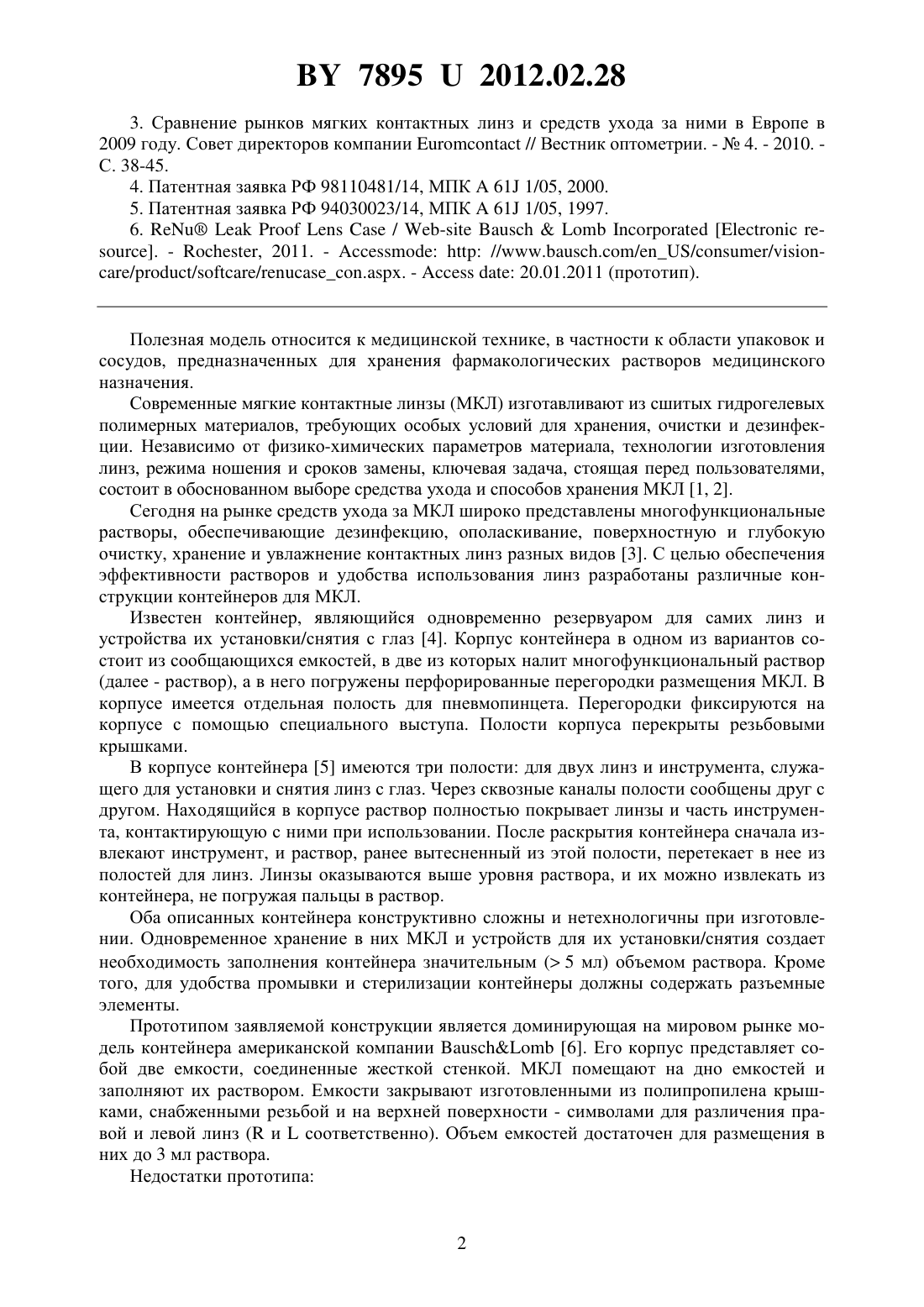

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНТЕЙНЕР ДЛЯ НОЧНОГО ХРАНЕНИЯ И УХОДА ЗА МЯГКИМИ КОНТАКТНЫМИ ЛИНЗАМИ(71) Заявитель Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси(72) Авторы Бондаренко Павел Игоревич Пинчук Леонид Семенович(73) Патентообладатель Государственное научное учреждение Институт механики металлополимерных систем имени В.А.Белого Национальной академии наук Беларуси(57) 1. Контейнер для ночного хранения и ухода за мягкими контактными линзами, состоящий из корпуса, в полости которого находится многофункциональный раствор и погруженные в него линзы, а также герметично закрывающей полость крышки, отличающийся тем,что в полости корпуса, имеющего прямоугольную форму, находится касающаяся его стенок подставка для линз, выполненная в виде двух перфорированных чашек в форме шаровых сегментов, обращенных выпуклой стороной ко дну корпуса и закрепленных на опоре, контактирующей с дном корпуса, а крышка охватывает корпус, на наружной стороне стенок которого прорезаны пазы, параллельные торцу корпуса, а на внутренней стороне стенок крышки имеются выступы, сопряженные с пазами таким образом, что при защелкивании выступов в пазы корпус и крышка соединяются с натягом. 2. Контейнер по п. 1, отличающийся тем, что на верхнюю плоскость крышки и нижнюю плоскость корпуса нанесены символы, обозначающие режимы использования контейнера и хранения линз на крышке - изображение солнца и надпись День, а на корпусе изображение месяца, звезды и надпись Ночь.(56) 1. Грабовецкий В.Р. Современные мягкие контактные линзы и правильный уход за ними // Современная оптометрия. -7. - 2007. - С. 16-18. 2. Лещенко И.А. Основные типы контактных линз // Вестник оптометрии. -6. 2006. - С. 50-52. 78952012.02.28 3. Сравнение рынков мягких контактных линз и средств ухода за ними в Европе в 2009 году. Совет директоров компании// Вестник оптометрии. -4. - 2010. С. 38-45. 4. Патентная заявка РФ 98110481/14, МПК 61 1/05, 2000. 5. Патентная заявка РФ 94030023/14, МПК 61 1/05, 1997. 6./ -. - , 2011. -//////// -20.01.2011 (прототип). Полезная модель относится к медицинской технике, в частности к области упаковок и сосудов, предназначенных для хранения фармакологических растворов медицинского назначения. Современные мягкие контактные линзы (МКЛ) изготавливают из сшитых гидрогелевых полимерных материалов, требующих особых условий для хранения, очистки и дезинфекции. Независимо от физико-химических параметров материала, технологии изготовления линз, режима ношения и сроков замены, ключевая задача, стоящая перед пользователями,состоит в обоснованном выборе средства ухода и способов хранения МКЛ 1, 2. Сегодня на рынке средств ухода за МКЛ широко представлены многофункциональные растворы, обеспечивающие дезинфекцию, ополаскивание, поверхностную и глубокую очистку, хранение и увлажнение контактных линз разных видов 3. С целью обеспечения эффективности растворов и удобства использования линз разработаны различные конструкции контейнеров для МКЛ. Известен контейнер, являющийся одновременно резервуаром для самих линз и устройства их установки/снятия с глаз 4. Корпус контейнера в одном из вариантов состоит из сообщающихся емкостей, в две из которых налит многофункциональный раствор(далее - раствор), а в него погружены перфорированные перегородки размещения МКЛ. В корпусе имеется отдельная полость для пневмопинцета. Перегородки фиксируются на корпусе с помощью специального выступа. Полости корпуса перекрыты резьбовыми крышками. В корпусе контейнера 5 имеются три полости для двух линз и инструмента, служащего для установки и снятия линз с глаз. Через сквозные каналы полости сообщены друг с другом. Находящийся в корпусе раствор полностью покрывает линзы и часть инструмента, контактирующую с ними при использовании. После раскрытия контейнера сначала извлекают инструмент, и раствор, ранее вытесненный из этой полости, перетекает в нее из полостей для линз. Линзы оказываются выше уровня раствора, и их можно извлекать из контейнера, не погружая пальцы в раствор. Оба описанных контейнера конструктивно сложны и нетехнологичны при изготовлении. Одновременное хранение в них МКЛ и устройств для их установки/снятия создает необходимость заполнения контейнера значительным ( 5 мл) объемом раствора. Кроме того, для удобства промывки и стерилизации контейнеры должны содержать разъемные элементы. Прототипом заявляемой конструкции является доминирующая на мировом рынке модель контейнера американской компании 6. Его корпус представляет собой две емкости, соединенные жесткой стенкой. МКЛ помещают на дно емкостей и заполняют их раствором. Емкости закрывают изготовленными из полипропилена крышками, снабженными резьбой и на верхней поверхности - символами для различения правой и левой линз ( исоответственно). Объем емкостей достаточен для размещения в них до 3 мл раствора. Недостатки прототипа 78952012.02.28 необходимость погружения пальцев в раствор при установке и снятии МКЛ с глаз, что нарушает требование стерильности повышенная вероятность разгерметизации контейнера при транспортировке в случае слабого завинчивания крышек. Отмеченные недостатки устраняют путем решения следующих задач 1) исключить контакт пальцев руки с раствором при извлечении МКЛ и установке их в контейнер 2) обеспечить гарантированную надежную герметизацию содержимого контейнера в условиях эксплуатации. Поставленные задачи решаются тем, что известная конструкция контейнера, корпус которого представляет собой две круглые емкости, соединенные жесткой стенкой и закрывающиеся резьбовыми крышками, снабженными символами для различения правой и левой линз, модифицирована и дополнена новыми конструктивными элементами. Емкость имеет форму прямоугольного корпуса, который частично заполнен многофункциональным раствором. На дно корпуса оперта подставка для линз, которая контактирует с внутренними поверхностями стенок корпуса, а ее верхний уровень совпадает с уровнем стенок. Подставка выполнена в виде пары перфорированных чашек, имеющих форму шаровых сегментов, обращенных выпуклой частью ко дну корпуса и закрепленных на опоре,контактирующей с дном корпуса. Корпус снабжен крышкой, стенки которой охватывают корпус. На наружной стороне стенок корпуса прорезаны пазы, параллельные торцу корпуса. На внутренней стороне стенок крышки имеются сопряженные с пазами выступы. При надевании крышки они входят в пазы корпуса, соединяя с натягом корпус и крышку. Сущность предложенной полезной модели состоит в следующем. Использование контейнера, содержащего три конструктивных элемента (корпус, подставка, крышка), обеспечивает оптимальные по критериям эргономичности и стерильности условия хранения МКЛ. При защелкивании крышки на корпус обеспечивается герметичность их соединения так, что раствор не вытекает из контейнера при любом положении корпуса. В положении крышкой вниз раствор перетекает через перфорацию чашек, и помещенные в них линзы оказываются погруженными в раствор. Это положение контейнера соответствует режиму ночного хранения МКЛ. При положении крышкой вверх раствор перетекает в нижнюю часть корпуса, и линзы, лежащие в чашках, оказываются расположенными выше уровня раствора. Их можно устанавливать на глаз, не погружая пальцы в раствор. В такое положение контейнер устанавливают при дневном пользовании МКЛ. Пример конструкции контейнера приведен на рисунке, где показаны его фронтальное сечение (фиг. 1), виды чашек сверху (фиг. 2), крышки сверху (фиг. 3) и корпуса снизу(фиг. 4). Основным элементом контейнера (фиг. 1) является корпус 1 прямоугольной формы, в полости которого установлена касающаяся стенок корпуса подставка 2 для линз. Она состоит из двух перфорированных чашек 3, закрепленных на опоре 4. Подставка контактирует с внутренними поверхностями стенок корпуса и посредством опоры 4 устанавливается на его дно. Чашки 3 имеют форму шаровых сегментов, обращенных выпуклой частью ко дну корпуса и снабженных перфорационными отверстиями 5. Торец установленных в корпус чашек совпадает по уровню с торцом корпуса. Корпус снабжен крышкой 6, стенки которой охватывают корпус. На наружной стороне стенок корпуса прорезаны пазы 7, параллельные торцу корпуса. На внутренней стороне стенок крышки имеются сопряженные с пазами выступы 8. В полость корпуса залит многофункциональный раствор 9. Его уровень таков, что линзы 10, находящиеся в чашках 3, не касаются раствора при нормальном (дном книзу) положении контейнера. На верхней плоскости крышки нанесены символы, обозначающие 11 - места нахождения линз для левого (Лв) и правого (Пр) глаза, 12 - режим использования контейнера (изображение солнца и 78952012.02.28 надпись День). На нижнюю плоскость корпуса наносят символы, обозначающие режим хранения линз 12 - изображение месяца, звезды и надпись Ночь. Полезная модель работает следующим образом. В полость корпуса 1 заливают раствор 9, устанавливают подставку 2 на опору 4 и в ее чашки 3 помещают линзы 10. На корпус надевают крышку и защелкивают выступы 8 в пазы 7, в результате чего между корпусом и крышкой создается натяг, прижимающий крышку к торцу корпуса. Это обуславливает герметизацию контейнера, и раствор не вытекает из него при любом положении корпуса. Контейнер устанавливают в положение Ночь, в котором раствор через перфорационные отверстия 5 перетекает в чашки так, что линзы 10 оказываются погруженными в раствор. Это положение контейнера предназначено для ночного хранения МКЛ. При необходимости пользования линзами контейнер устанавливают в положение День, открывают крышку 6, ожидают в течение нескольких секунд, пока раствор стечет через отверстия 5, извлекают линзы 10 из чашек и устанавливают их на глаза. Затем контейнер закрывают во избежание испарения раствора и для исключения случайных разливаний. Предложенная конструкция контейнера для ночного хранения и ухода за МКЛ предназначена для использования на предприятиях медицинской техники. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
