Дисковое почвообрабатывающее орудие (варианты)

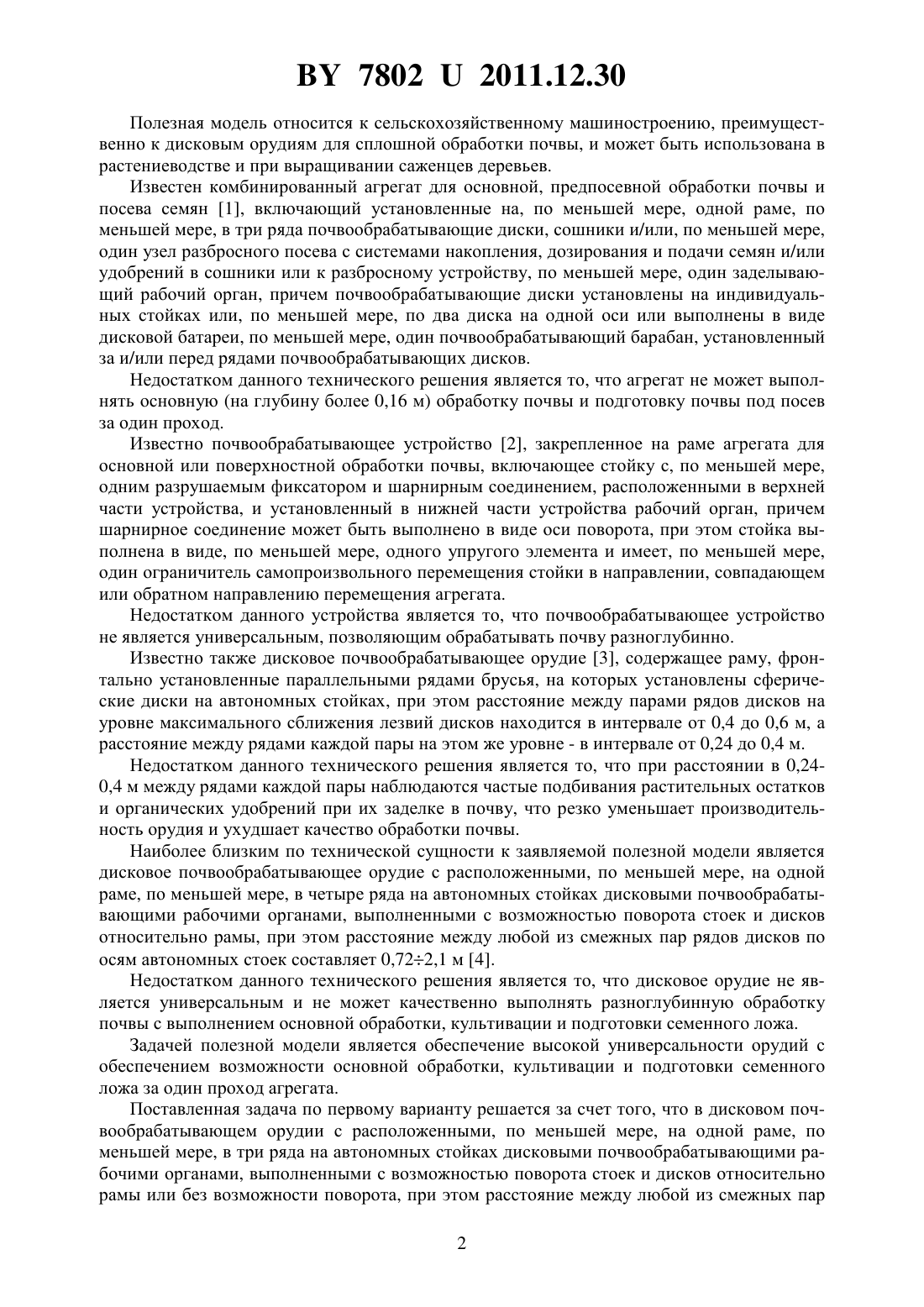

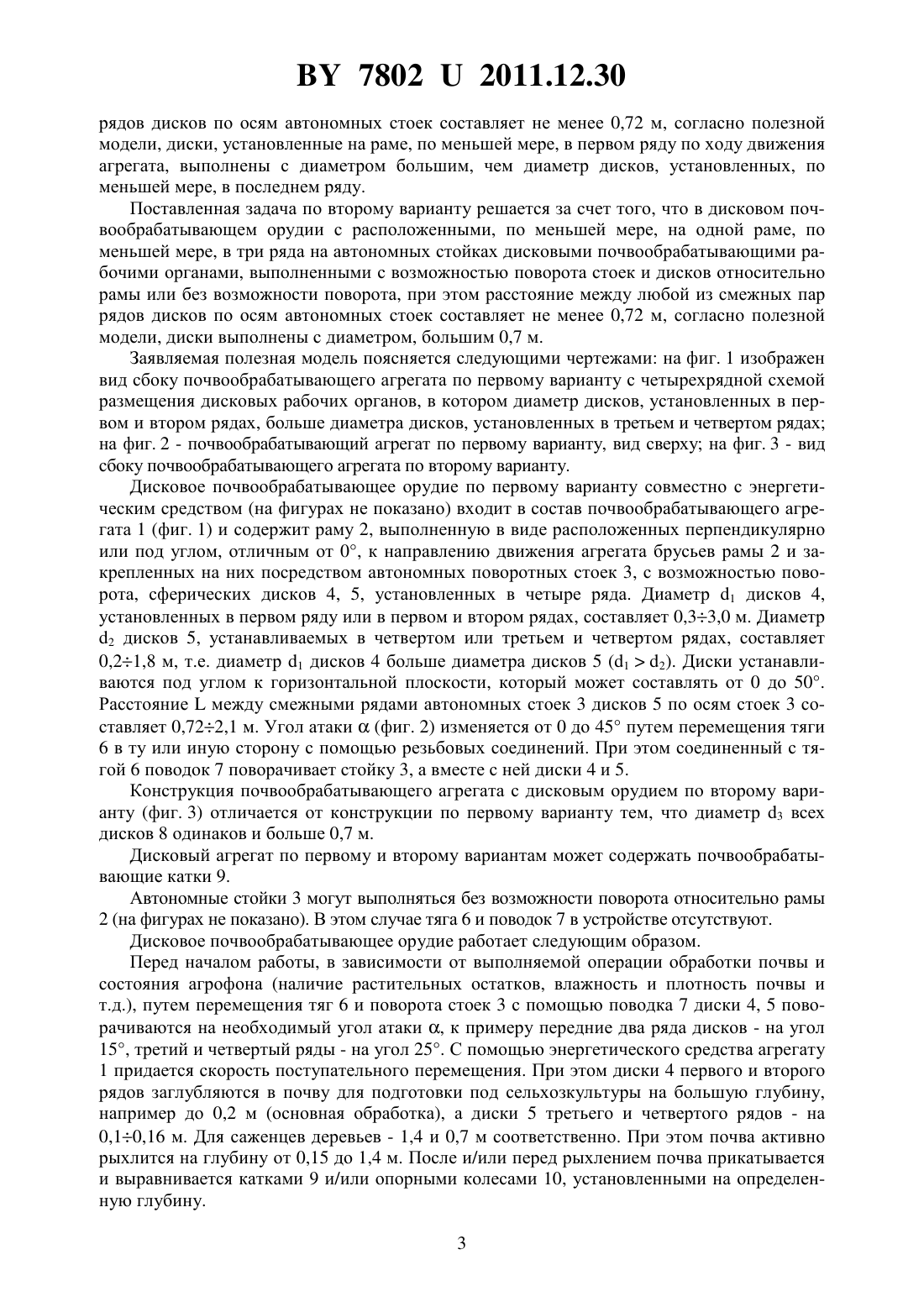

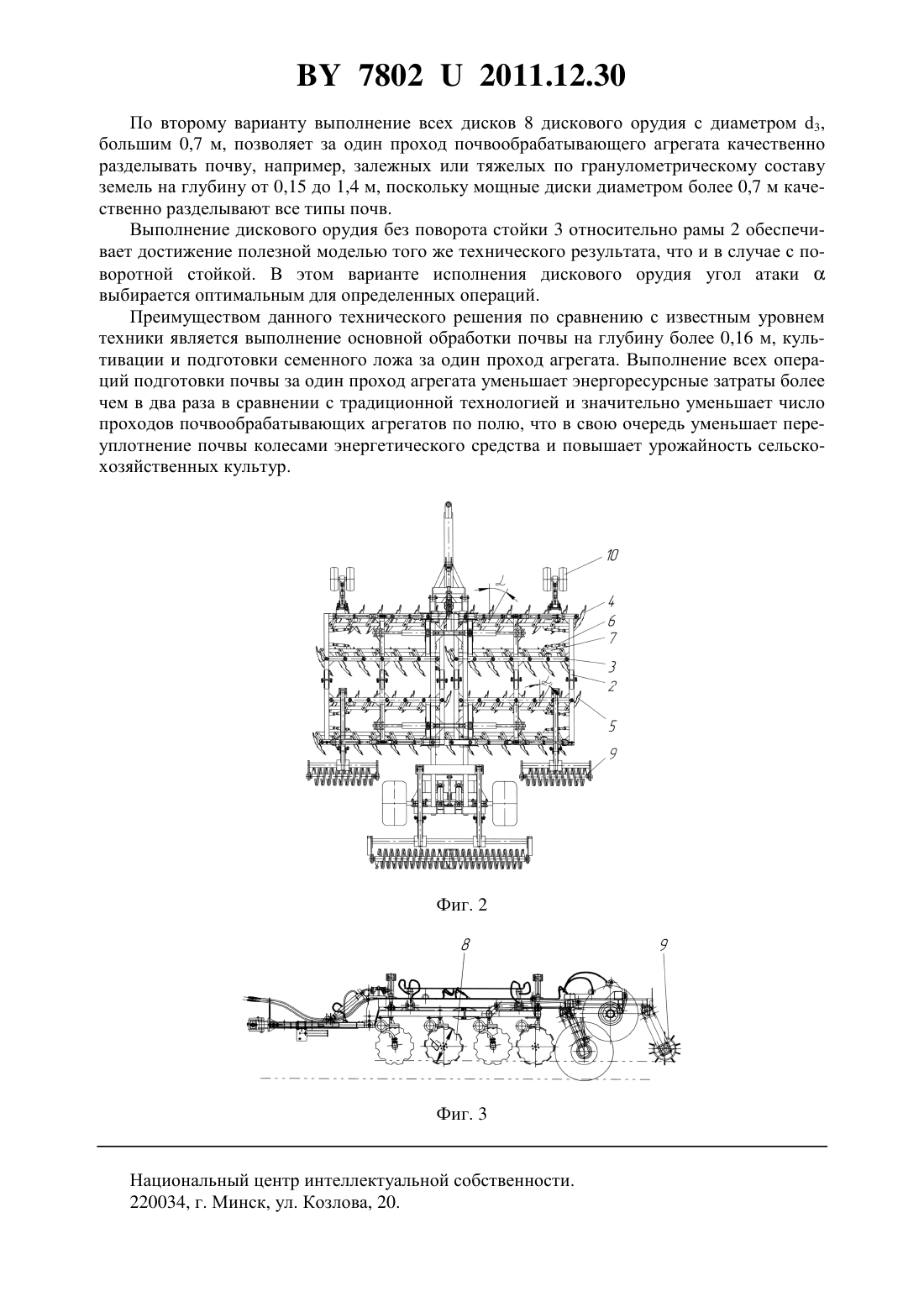

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДИСКОВОЕ ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ (ВАРИАНТЫ)(71) Заявитель Клименко Владимир Иванович(72) Автор Клименко Владимир Иванович(73) Патентообладатель Клименко Владимир Иванович(57) 1. Дисковое почвообрабатывающее орудие с расположенными, по меньшей мере, на одной раме, по меньшей мере, в три ряда на автономных стойках дисковыми почвообрабатывающими рабочими органами, выполненными с возможностью поворота стоек и дисков относительно рамы или без возможности поворота, при этом расстояние между любой из смежных пар рядов дисков по осям автономных стоек составляет не менее 0,72 м, отличающееся тем, что диски, установленные на раме, по меньшей мере, в первом ряду по ходу движения агрегата, выполнены с диаметром большим, чем диаметр дисков, установленных, по меньшей мере, в последнем ряду. 2. Дисковое почвообрабатывающее орудие с расположенными, по меньшей мере, на одной раме, по меньшей мере, в три ряда на автономных стойках дисковыми почвообрабатывающими рабочими органами, выполненными с возможностью поворота стоек и дисков относительно рамы или без возможности поворота, при этом расстояние между любой из смежных пар рядов дисков по осям автономных стоек составляет не менее 0,72 м, отличающееся тем, что диски выполнены с диаметром, большим 0,7 м. 78022011.12.30 Полезная модель относится к сельскохозяйственному машиностроению, преимущественно к дисковым орудиям для сплошной обработки почвы, и может быть использована в растениеводстве и при выращивании саженцев деревьев. Известен комбинированный агрегат для основной, предпосевной обработки почвы и посева семян 1, включающий установленные на, по меньшей мере, одной раме, по меньшей мере, в три ряда почвообрабатывающие диски, сошники и/или, по меньшей мере,один узел разбросного посева с системами накопления, дозирования и подачи семян и/или удобрений в сошники или к разбросному устройству, по меньшей мере, один заделывающий рабочий орган, причем почвообрабатывающие диски установлены на индивидуальных стойках или, по меньшей мере, по два диска на одной оси или выполнены в виде дисковой батареи, по меньшей мере, один почвообрабатывающий барабан, установленный за и/или перед рядами почвообрабатывающих дисков. Недостатком данного технического решения является то, что агрегат не может выполнять основную (на глубину более 0,16 м) обработку почвы и подготовку почвы под посев за один проход. Известно почвообрабатывающее устройство 2, закрепленное на раме агрегата для основной или поверхностной обработки почвы, включающее стойку с, по меньшей мере,одним разрушаемым фиксатором и шарнирным соединением, расположенными в верхней части устройства, и установленный в нижней части устройства рабочий орган, причем шарнирное соединение может быть выполнено в виде оси поворота, при этом стойка выполнена в виде, по меньшей мере, одного упругого элемента и имеет, по меньшей мере,один ограничитель самопроизвольного перемещения стойки в направлении, совпадающем или обратном направлению перемещения агрегата. Недостатком данного устройства является то, что почвообрабатывающее устройство не является универсальным, позволяющим обрабатывать почву разноглубинно. Известно также дисковое почвообрабатывающее орудие 3, содержащее раму, фронтально установленные параллельными рядами брусья, на которых установлены сферические диски на автономных стойках, при этом расстояние между парами рядов дисков на уровне максимального сближения лезвий дисков находится в интервале от 0,4 до 0,6 м, а расстояние между рядами каждой пары на этом же уровне - в интервале от 0,24 до 0,4 м. Недостатком данного технического решения является то, что при расстоянии в 0,240,4 м между рядами каждой пары наблюдаются частые подбивания растительных остатков и органических удобрений при их заделке в почву, что резко уменьшает производительность орудия и ухудшает качество обработки почвы. Наиболее близким по технической сущности к заявляемой полезной модели является дисковое почвообрабатывающее орудие с расположенными, по меньшей мере, на одной раме, по меньшей мере, в четыре ряда на автономных стойках дисковыми почвообрабатывающими рабочими органами, выполненными с возможностью поворота стоек и дисков относительно рамы, при этом расстояние между любой из смежных пар рядов дисков по осям автономных стоек составляет 0,722,1 м 4. Недостатком данного технического решения является то, что дисковое орудие не является универсальным и не может качественно выполнять разноглубинную обработку почвы с выполнением основной обработки, культивации и подготовки семенного ложа. Задачей полезной модели является обеспечение высокой универсальности орудий с обеспечением возможности основной обработки, культивации и подготовки семенного ложа за один проход агрегата. Поставленная задача по первому варианту решается за счет того, что в дисковом почвообрабатывающем орудии с расположенными, по меньшей мере, на одной раме, по меньшей мере, в три ряда на автономных стойках дисковыми почвообрабатывающими рабочими органами, выполненными с возможностью поворота стоек и дисков относительно рамы или без возможности поворота, при этом расстояние между любой из смежных пар 2 78022011.12.30 рядов дисков по осям автономных стоек составляет не менее 0,72 м, согласно полезной модели, диски, установленные на раме, по меньшей мере, в первом ряду по ходу движения агрегата, выполнены с диаметром большим, чем диаметр дисков, установленных, по меньшей мере, в последнем ряду. Поставленная задача по второму варианту решается за счет того, что в дисковом почвообрабатывающем орудии с расположенными, по меньшей мере, на одной раме, по меньшей мере, в три ряда на автономных стойках дисковыми почвообрабатывающими рабочими органами, выполненными с возможностью поворота стоек и дисков относительно рамы или без возможности поворота, при этом расстояние между любой из смежных пар рядов дисков по осям автономных стоек составляет не менее 0,72 м, согласно полезной модели, диски выполнены с диаметром, большим 0,7 м. Заявляемая полезная модель поясняется следующими чертежами на фиг. 1 изображен вид сбоку почвообрабатывающего агрегата по первому варианту с четырехрядной схемой размещения дисковых рабочих органов, в котором диаметр дисков, установленных в первом и втором рядах, больше диаметра дисков, установленных в третьем и четвертом рядах на фиг. 2 - почвообрабатывающий агрегат по первому варианту, вид сверху на фиг. 3 - вид сбоку почвообрабатывающего агрегата по второму варианту. Дисковое почвообрабатывающее орудие по первому варианту совместно с энергетическим средством (на фигурах не показано) входит в состав почвообрабатывающего агрегата 1 (фиг. 1) и содержит раму 2, выполненную в виде расположенных перпендикулярно или под углом, отличным от 0, к направлению движения агрегата брусьев рамы 2 и закрепленных на них посредством автономных поворотных стоек 3, с возможностью поворота, сферических дисков 4, 5, установленных в четыре ряда. Диаметр 1 дисков 4,установленных в первом ряду или в первом и втором рядах, составляет 0,33,0 м. Диаметр 2 дисков 5, устанавливаемых в четвертом или третьем и четвертом рядах, составляет 0,21,8 м, т.е. диаметр 1 дисков 4 больше диаметра дисков 5 (12). Диски устанавливаются под углом к горизонтальной плоскости, который может составлять от 0 до 50. Расстояниемежду смежными рядами автономных стоек 3 дисков 5 по осям стоек 3 составляет 0,722,1 м. Угол атаки(фиг. 2) изменяется от 0 до 45 путем перемещения тяги 6 в ту или иную сторону с помощью резьбовых соединений. При этом соединенный с тягой 6 поводок 7 поворачивает стойку 3, а вместе с ней диски 4 и 5. Конструкция почвообрабатывающего агрегата с дисковым орудием по второму варианту (фиг. 3) отличается от конструкции по первому варианту тем, что диаметр 3 всех дисков 8 одинаков и больше 0,7 м. Дисковый агрегат по первому и второму вариантам может содержать почвообрабатывающие катки 9. Автономные стойки 3 могут выполняться без возможности поворота относительно рамы 2 (на фигурах не показано). В этом случае тяга 6 и поводок 7 в устройстве отсутствуют. Дисковое почвообрабатывающее орудие работает следующим образом. Перед началом работы, в зависимости от выполняемой операции обработки почвы и состояния агрофона (наличие растительных остатков, влажность и плотность почвы и т.д.), путем перемещения тяг 6 и поворота стоек 3 с помощью поводка 7 диски 4, 5 поворачиваются на необходимый угол атаки , к примеру передние два ряда дисков - на угол 15, третий и четвертый ряды - на угол 25. С помощью энергетического средства агрегату 1 придается скорость поступательного перемещения. При этом диски 4 первого и второго рядов заглубляются в почву для подготовки под сельхозкультуры на большую глубину,например до 0,2 м (основная обработка), а диски 5 третьего и четвертого рядов - на 0,10,16 м. Для саженцев деревьев - 1,4 и 0,7 м соответственно. При этом почва активно рыхлится на глубину от 0,15 до 1,4 м. После и/или перед рыхлением почва прикатывается и выравнивается катками 9 и/или опорными колесами 10, установленными на определенную глубину. 3 78022011.12.30 По второму варианту выполнение всех дисков 8 дискового орудия с диаметром 3,большим 0,7 м, позволяет за один проход почвообрабатывающего агрегата качественно разделывать почву, например, залежных или тяжелых по гранулометрическому составу земель на глубину от 0,15 до 1,4 м, поскольку мощные диски диаметром более 0,7 м качественно разделывают все типы почв. Выполнение дискового орудия без поворота стойки 3 относительно рамы 2 обеспечивает достижение полезной моделью того же технического результата, что и в случае с поворотной стойкой. В этом варианте исполнения дискового орудия угол атакивыбирается оптимальным для определенных операций. Преимуществом данного технического решения по сравнению с известным уровнем техники является выполнение основной обработки почвы на глубину более 0,16 м, культивации и подготовки семенного ложа за один проход агрегата. Выполнение всех операций подготовки почвы за один проход агрегата уменьшает энергоресурсные затраты более чем в два раза в сравнении с традиционной технологией и значительно уменьшает число проходов почвообрабатывающих агрегатов по полю, что в свою очередь уменьшает переуплотнение почвы колесами энергетического средства и повышает урожайность сельскохозяйственных культур. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
