Дисковое почвообрабатывающее орудие

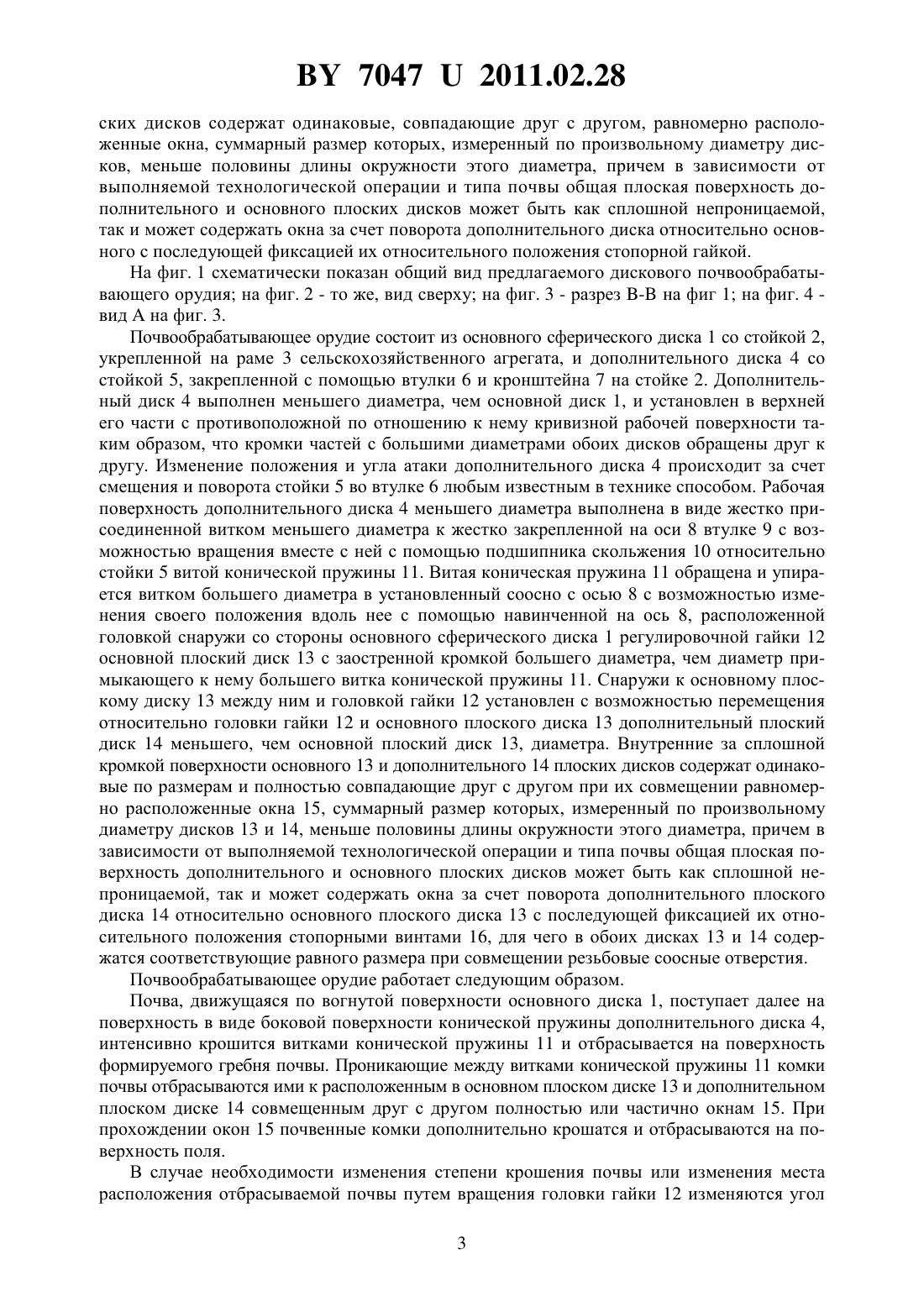

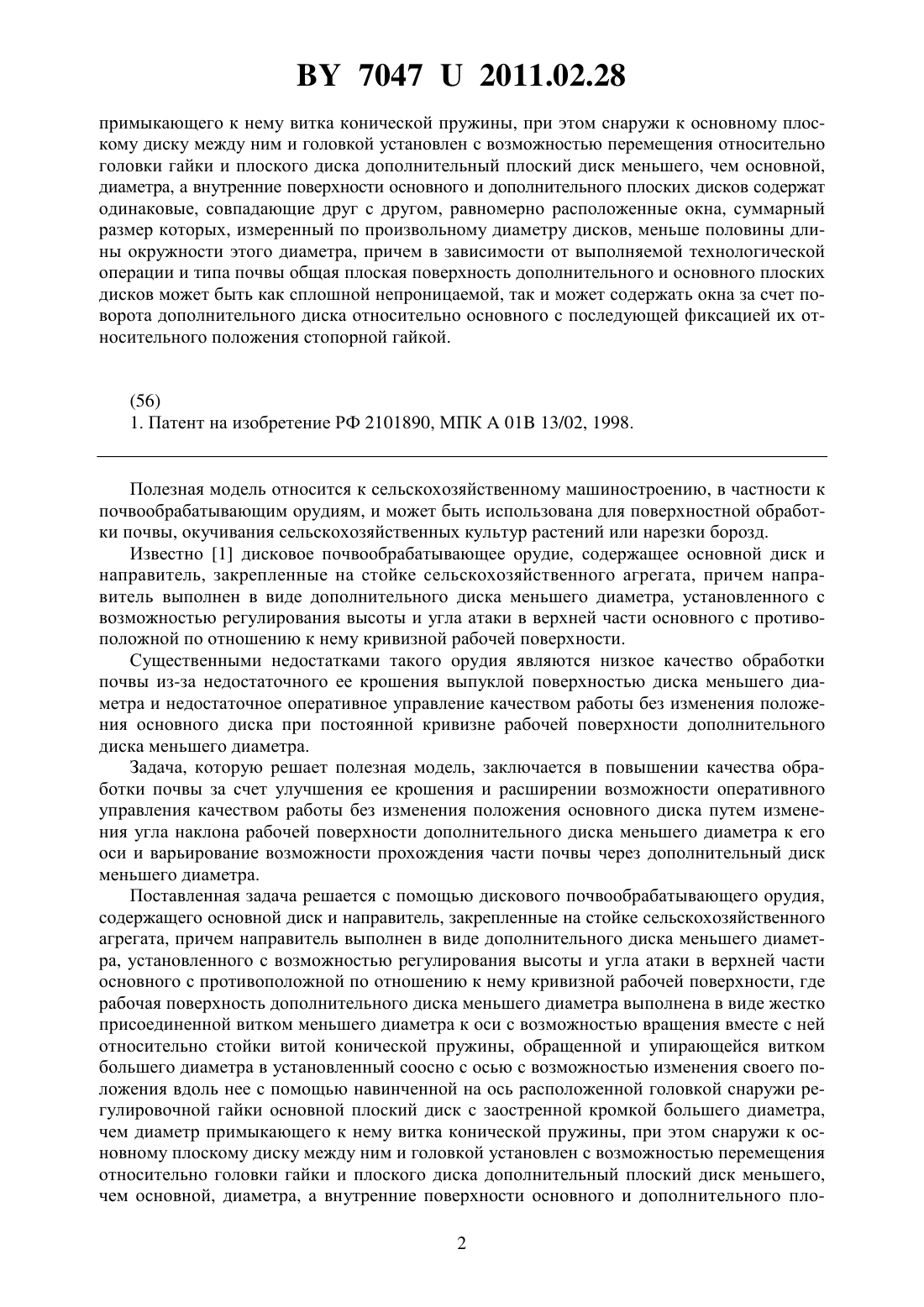

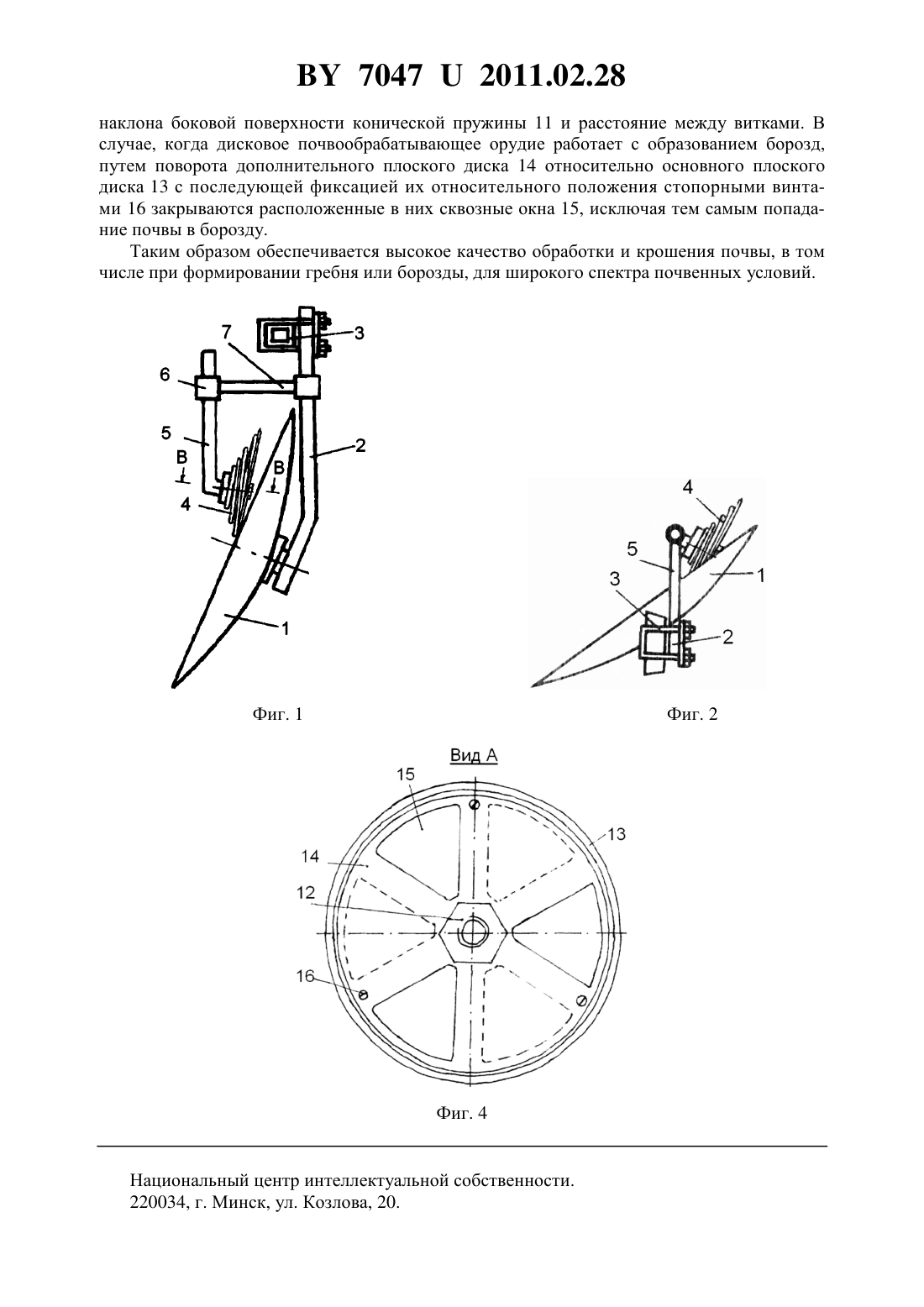

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Дисковое почвообрабатывающее орудие, содержащее основной диск и направитель,закрепленные на стойке сельскохозяйственного агрегата, причем направитель выполнен в виде дополнительного диска меньшего диаметра, установленного с возможностью регулирования высоты и угла атаки в верхней части основного, с противоположной по отношению к нему кривизной рабочей поверхности, отличающееся тем, что рабочая поверхность дополнительного диска меньшего диаметра выполнена в виде жестко присоединенной витком меньшего диаметра к оси с возможностью вращения вместе с ней относительно стойки витой конической пружины, обращенной и упирающейся витком большего диаметра в установленный соосно с осью с возможностью изменения своего положения вдоль нее с помощью навинченной на ось, расположенной головкой снаружи регулировочной гайки основной плоский диск с заостренной кромкой большего диаметра, чем диаметр 70472011.02.28 примыкающего к нему витка конической пружины, при этом снаружи к основному плоскому диску между ним и головкой установлен с возможностью перемещения относительно головки гайки и плоского диска дополнительный плоский диск меньшего, чем основной,диаметра, а внутренние поверхности основного и дополнительного плоских дисков содержат одинаковые, совпадающие друг с другом, равномерно расположенные окна, суммарный размер которых, измеренный по произвольному диаметру дисков, меньше половины длины окружности этого диаметра, причем в зависимости от выполняемой технологической операции и типа почвы общая плоская поверхность дополнительного и основного плоских дисков может быть как сплошной непроницаемой, так и может содержать окна за счет поворота дополнительного диска относительно основного с последующей фиксацией их относительного положения стопорной гайкой.(56) 1. Патент на изобретение РФ 2101890, МПК 01 13/02, 1998. Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям, и может быть использована для поверхностной обработки почвы, окучивания сельскохозяйственных культур растений или нарезки борозд. Известно 1 дисковое почвообрабатывающее орудие, содержащее основной диск и направитель, закрепленные на стойке сельскохозяйственного агрегата, причем направитель выполнен в виде дополнительного диска меньшего диаметра, установленного с возможностью регулирования высоты и угла атаки в верхней части основного с противоположной по отношению к нему кривизной рабочей поверхности. Существенными недостатками такого орудия являются низкое качество обработки почвы из-за недостаточного ее крошения выпуклой поверхностью диска меньшего диаметра и недостаточное оперативное управление качеством работы без изменения положения основного диска при постоянной кривизне рабочей поверхности дополнительного диска меньшего диаметра. Задача, которую решает полезная модель, заключается в повышении качества обработки почвы за счет улучшения ее крошения и расширении возможности оперативного управления качеством работы без изменения положения основного диска путем изменения угла наклона рабочей поверхности дополнительного диска меньшего диаметра к его оси и варьирование возможности прохождения части почвы через дополнительный диск меньшего диаметра. Поставленная задача решается с помощью дискового почвообрабатывающего орудия,содержащего основной диск и направитель, закрепленные на стойке сельскохозяйственного агрегата, причем направитель выполнен в виде дополнительного диска меньшего диаметра, установленного с возможностью регулирования высоты и угла атаки в верхней части основного с противоположной по отношению к нему кривизной рабочей поверхности, где рабочая поверхность дополнительного диска меньшего диаметра выполнена в виде жестко присоединенной витком меньшего диаметра к оси с возможностью вращения вместе с ней относительно стойки витой конической пружины, обращенной и упирающейся витком большего диаметра в установленный соосно с осью с возможностью изменения своего положения вдоль нее с помощью навинченной на ось расположенной головкой снаружи регулировочной гайки основной плоский диск с заостренной кромкой большего диаметра,чем диаметр примыкающего к нему витка конической пружины, при этом снаружи к основному плоскому диску между ним и головкой установлен с возможностью перемещения относительно головки гайки и плоского диска дополнительный плоский диск меньшего,чем основной, диаметра, а внутренние поверхности основного и дополнительного пло 2 70472011.02.28 ских дисков содержат одинаковые, совпадающие друг с другом, равномерно расположенные окна, суммарный размер которых, измеренный по произвольному диаметру дисков, меньше половины длины окружности этого диаметра, причем в зависимости от выполняемой технологической операции и типа почвы общая плоская поверхность дополнительного и основного плоских дисков может быть как сплошной непроницаемой,так и может содержать окна за счет поворота дополнительного диска относительно основного с последующей фиксацией их относительного положения стопорной гайкой. На фиг. 1 схематически показан общий вид предлагаемого дискового почвообрабатывающего орудия на фиг. 2 - то же, вид сверху на фиг. 3 - разрез - на фиг 1 на фиг. 4 видна фиг. 3. Почвообрабатывающее орудие состоит из основного сферического диска 1 со стойкой 2,укрепленной на раме 3 сельскохозяйственного агрегата, и дополнительного диска 4 со стойкой 5, закрепленной с помощью втулки 6 и кронштейна 7 на стойке 2. Дополнительный диск 4 выполнен меньшего диаметра, чем основной диск 1, и установлен в верхней его части с противоположной по отношению к нему кривизной рабочей поверхности таким образом, что кромки частей с большими диаметрами обоих дисков обращены друг к другу. Изменение положения и угла атаки дополнительного диска 4 происходит за счет смещения и поворота стойки 5 во втулке 6 любым известным в технике способом. Рабочая поверхность дополнительного диска 4 меньшего диаметра выполнена в виде жестко присоединенной витком меньшего диаметра к жестко закрепленной на оси 8 втулке 9 с возможностью вращения вместе с ней с помощью подшипника скольжения 10 относительно стойки 5 витой конической пружины 11. Витая коническая пружина 11 обращена и упирается витком большего диаметра в установленный сооснос осью 8 с возможностью изменения своего положения вдоль нее с помощью навинченной на ось 8, расположенной головкой снаружи со стороны основного сферического диска 1 регулировочной гайки 12 основной плоский диск 13 с заостренной кромкой большего диаметра, чем диаметр примыкающего к нему большего витка конической пружины 11. Снаружи к основному плоскому диску 13 между ним и головкой гайки 12 установлен с возможностью перемещения относительно головки гайки 12 и основного плоского диска 13 дополнительный плоский диск 14 меньшего, чем основной плоский диск 13, диаметра. Внутренние за сплошной кромкой поверхности основного 13 и дополнительного 14 плоских дисков содержат одинаковые по размерам и полностью совпадающие друг с другом при их совмещении равномерно расположенные окна 15, суммарный размер которых, измеренный по произвольному диаметру дисков 13 и 14, меньше половины длины окружности этого диаметра, причем в зависимости от выполняемой технологической операции и типа почвы общая плоская поверхность дополнительного и основного плоских дисков может быть как сплошной непроницаемой, так и может содержать окна за счет поворота дополнительного плоского диска 14 относительно основного плоского диска 13 с последующей фиксацией их относительного положения стопорными винтами 16, для чего в обоих дисках 13 и 14 содержатся соответствующие равного размера при совмещении резьбовые соосные отверстия. Почвообрабатывающее орудие работает следующим образом. Почва, движущаяся по вогнутой поверхности основного диска 1, поступает далее на поверхность в виде боковой поверхности конической пружины дополнительного диска 4,интенсивно крошится витками конической пружины 11 и отбрасывается на поверхность формируемого гребня почвы. Проникающие между витками конической пружины 11 комки почвы отбрасываются ими к расположенным в основном плоском диске 13 и дополнительном плоском диске 14 совмещенным друг с другом полностью или частично окнам 15. При прохождении окон 15 почвенные комки дополнительно крошатся и отбрасываются на поверхность поля. В случае необходимости изменения степени крошения почвы или изменения места расположения отбрасываемой почвы путем вращения головки гайки 12 изменяются угол 3 70472011.02.28 наклона боковой поверхности конической пружины 11 и расстояние между витками. В случае, когда дисковое почвообрабатывающее орудие работает с образованием борозд,путем поворота дополнительного плоского диска 14 относительно основного плоского диска 13 с последующей фиксацией их относительного положения стопорными винтами 16 закрываются расположенные в них сквозные окна 15, исключая тем самым попадание почвы в борозду. Таким образом обеспечивается высокое качество обработки и крошения почвы, в том числе при формировании гребня или борозды, для широкого спектра почвенных условий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
