Устройство для подачи и очистки пожарного шланга

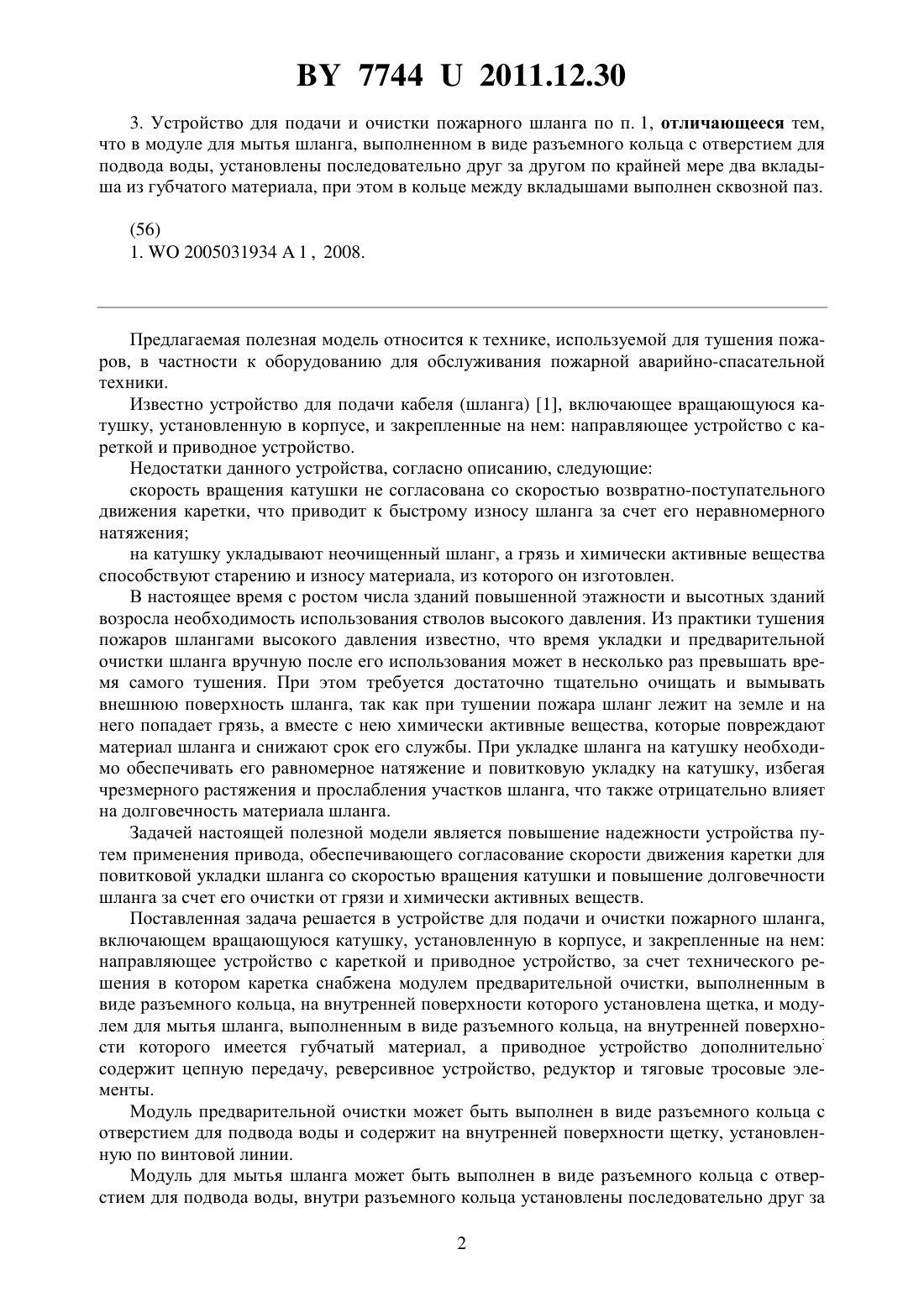

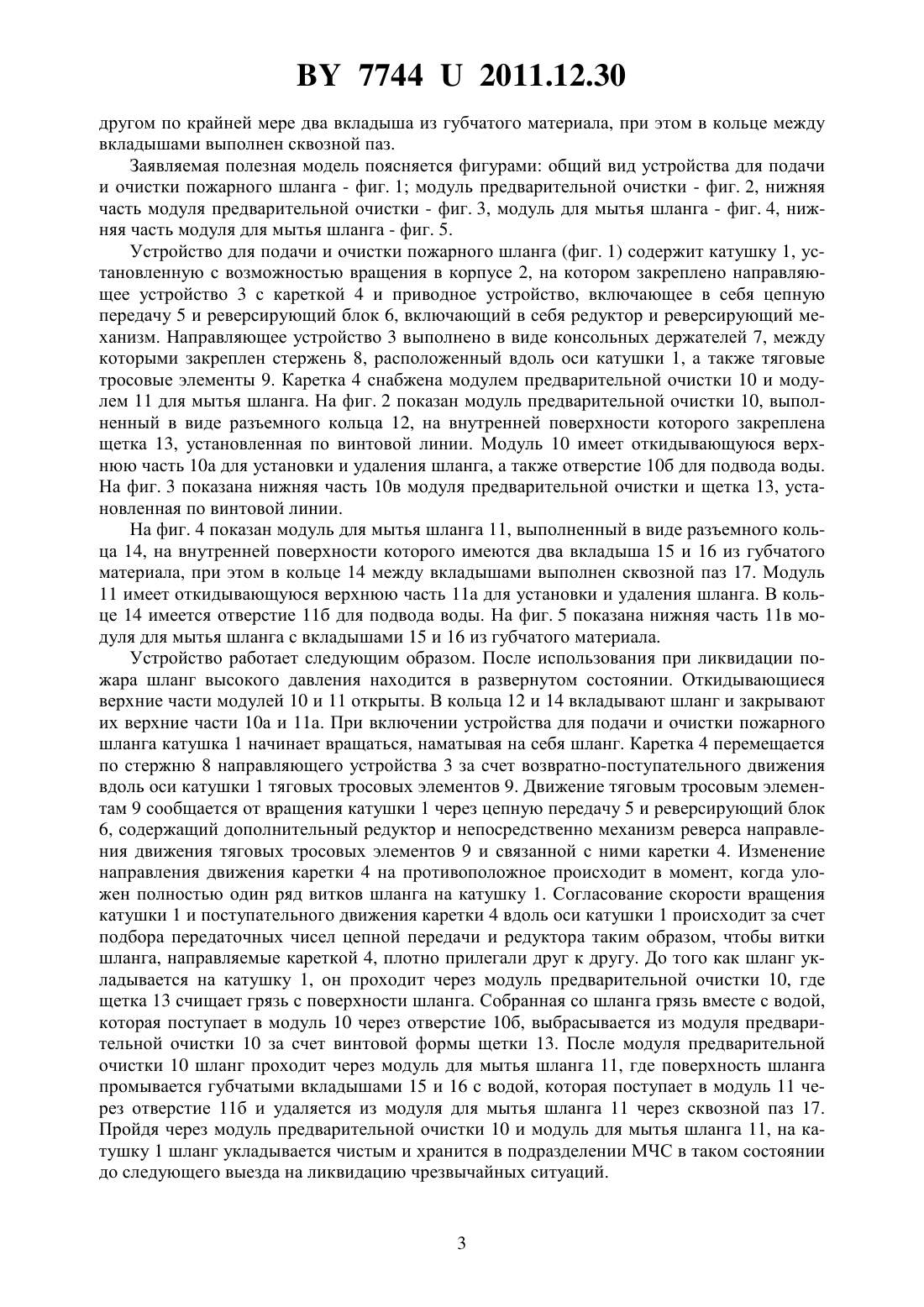

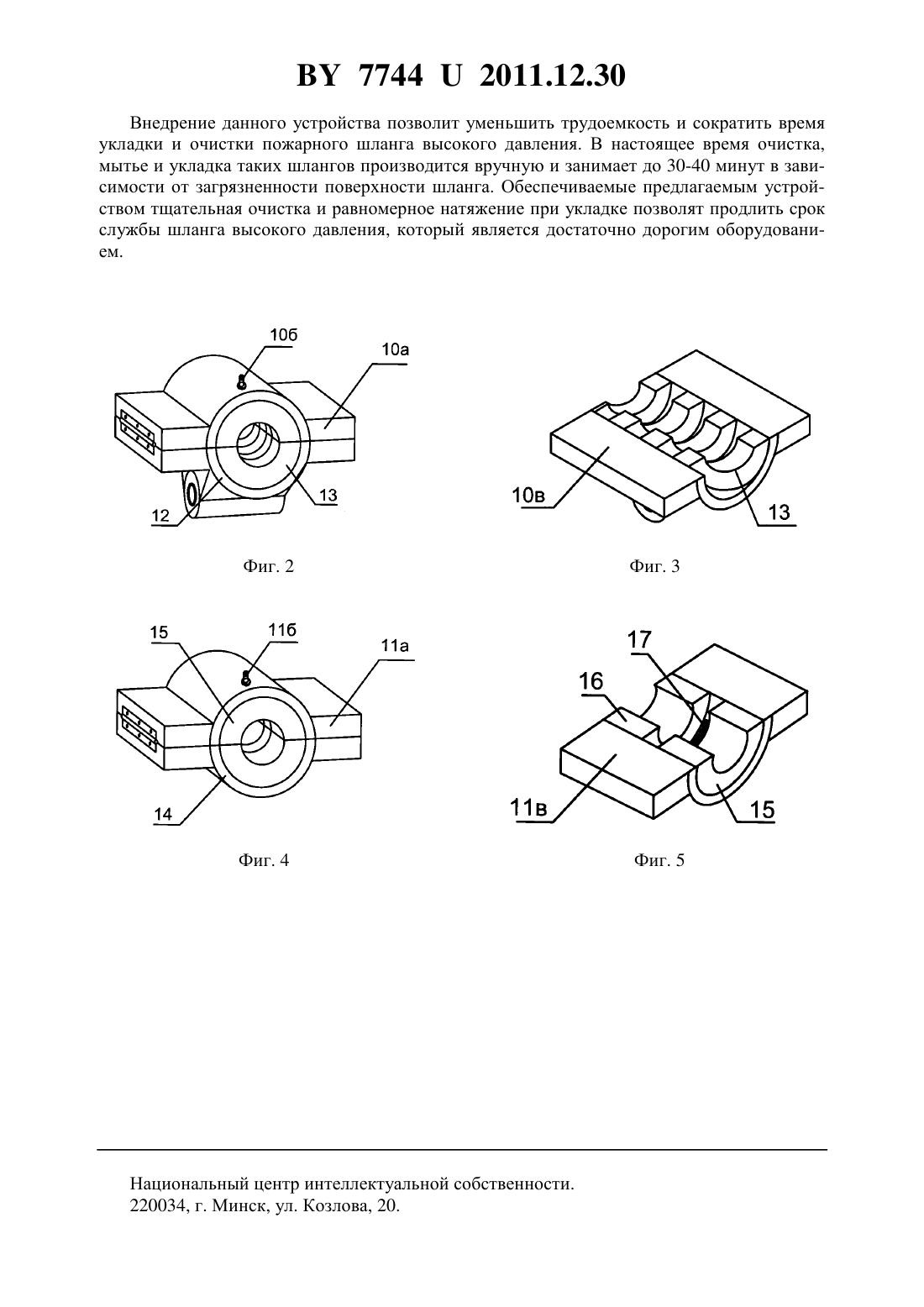

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(54) УСТРОЙСТВО ДЛЯ ПОДАЧИ И ОЧИСТКИ ПОЖАРНОГО ШЛАНГА(71) Заявители Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси Государственное учреждение образования Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Зорьков Николай Николаевич Смиловенко Ольга Олеговна Лосик Сергей Анатольевич(73) Патентообладатели Государственное научное учреждение Объединенный институт машиностроения Национальной академии наук Беларуси Государственное учреждение образования Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) 1. Устройство для подачи и очистки пожарного шланга, включающее вращающуюся катушку, установленную в корпусе, и закрепленные на нем направляющее устройство с кареткой и приводное устройство, отличающееся тем, что каретка снабжена модулем предварительной очистки, выполненным в виде разъемного кольца, на внутренней поверхности которого установлена щетка, и модулем для мытья шланга, выполненным в виде разъемного кольца, на внутренней поверхности которого имеется губчатый материал, а приводное устройство дополнительно содержит цепную передачу, реверсивное устройство, редуктор и тяговые тросовые элементы. 2. Устройство для подачи и очистки пожарного шланга по п. 1, отличающееся тем,что модуль предварительной очистки, выполненный в виде разъемного кольца с отверстием для подвода воды, содержит на внутренней поверхности щетку, установленную по винтовой линии. 77442011.12.30 3. Устройство для подачи и очистки пожарного шланга по п. 1, отличающееся тем,что в модуле для мытья шланга, выполненном в виде разъемного кольца с отверстием для подвода воды, установлены последовательно друг за другом по крайней мере два вкладыша из губчатого материала, при этом в кольце между вкладышами выполнен сквозной паз. Предлагаемая полезная модель относится к технике, используемой для тушения пожаров, в частности к оборудованию для обслуживания пожарной аварийно-спасательной техники. Известно устройство для подачи кабеля (шланга) 1, включающее вращающуюся катушку, установленную в корпусе, и закрепленные на нем направляющее устройство с кареткой и приводное устройство. Недостатки данного устройства, согласно описанию, следующие скорость вращения катушки не согласована со скоростью возвратно-поступательного движения каретки, что приводит к быстрому износу шланга за счет его неравномерного натяжения на катушку укладывают неочищенный шланг, а грязь и химически активные вещества способствуют старению и износу материала, из которого он изготовлен. В настоящее время с ростом числа зданий повышенной этажности и высотных зданий возросла необходимость использования стволов высокого давления. Из практики тушения пожаров шлангами высокого давления известно, что время укладки и предварительной очистки шланга вручную после его использования может в несколько раз превышать время самого тушения. При этом требуется достаточно тщательно очищать и вымывать внешнюю поверхность шланга, так как при тушении пожара шланг лежит на земле и на него попадает грязь, а вместе с нею химически активные вещества, которые повреждают материал шланга и снижают срок его службы. При укладке шланга на катушку необходимо обеспечивать его равномерное натяжение и повитковую укладку на катушку, избегая чрезмерного растяжения и прослабления участков шланга, что также отрицательно влияет на долговечность материала шланга. Задачей настоящей полезной модели является повышение надежности устройства путем применения привода, обеспечивающего согласование скорости движения каретки для повитковой укладки шланга со скоростью вращения катушки и повышение долговечности шланга за счет его очистки от грязи и химически активных веществ. Поставленная задача решается в устройстве для подачи и очистки пожарного шланга,включающем вращающуюся катушку, установленную в корпусе, и закрепленные на нем направляющее устройство с кареткой и приводное устройство, за счет технического решения в котором каретка снабжена модулем предварительной очистки, выполненным в виде разъемного кольца, на внутренней поверхности которого установлена щетка, и модулем для мытья шланга, выполненным в виде разъемного кольца, на внутренней поверхности которого имеется губчатый материал, а приводное устройство дополнительно содержит цепную передачу, реверсивное устройство, редуктор и тяговые тросовые элементы. Модуль предварительной очистки может быть выполнен в виде разъемного кольца с отверстием для подвода воды и содержит на внутренней поверхности щетку, установленную по винтовой линии. Модуль для мытья шланга может быть выполнен в виде разъемного кольца с отверстием для подвода воды, внутри разъемного кольца установлены последовательно друг за 2 77442011.12.30 другом по крайней мере два вкладыша из губчатого материала, при этом в кольце между вкладышами выполнен сквозной паз. Заявляемая полезная модель поясняется фигурами общий вид устройства для подачи и очистки пожарного шланга - фиг. 1 модуль предварительной очистки - фиг. 2, нижняя часть модуля предварительной очистки - фиг. 3, модуль для мытья шланга - фиг. 4, нижняя часть модуля для мытья шланга - фиг. 5. Устройство для подачи и очистки пожарного шланга (фиг. 1) содержит катушку 1, установленную с возможностью вращения в корпусе 2, на котором закреплено направляющее устройство 3 с кареткой 4 и приводное устройство, включающее в себя цепную передачу 5 и реверсирующий блок 6, включающий в себя редуктор и реверсирующий механизм. Направляющее устройство 3 выполнено в виде консольных держателей 7, между которыми закреплен стержень 8, расположенный вдоль оси катушки 1, а также тяговые тросовые элементы 9. Каретка 4 снабжена модулем предварительной очистки 10 и модулем 11 для мытья шланга. На фиг. 2 показан модуль предварительной очистки 10, выполненный в виде разъемного кольца 12, на внутренней поверхности которого закреплена щетка 13, установленная по винтовой линии. Модуль 10 имеет откидывающуюся верхнюю часть 10 а для установки и удаления шланга, а также отверстие 10 б для подвода воды. На фиг. 3 показана нижняя часть 10 в модуля предварительной очистки и щетка 13, установленная по винтовой линии. На фиг. 4 показан модуль для мытья шланга 11, выполненный в виде разъемного кольца 14, на внутренней поверхности которого имеются два вкладыша 15 и 16 из губчатого материала, при этом в кольце 14 между вкладышами выполнен сквозной паз 17. Модуль 11 имеет откидывающуюся верхнюю часть 11 а для установки и удаления шланга. В кольце 14 имеется отверстие 11 б для подвода воды. На фиг. 5 показана нижняя часть 11 в модуля для мытья шланга с вкладышами 15 и 16 из губчатого материала. Устройство работает следующим образом. После использования при ликвидации пожара шланг высокого давления находится в развернутом состоянии. Откидывающиеся верхние части модулей 10 и 11 открыты. В кольца 12 и 14 вкладывают шланг и закрывают их верхние части 10 а и 11 а. При включении устройства для подачи и очистки пожарного шланга катушка 1 начинает вращаться, наматывая на себя шланг. Каретка 4 перемещается по стержню 8 направляющего устройства 3 за счет возвратно-поступательного движения вдоль оси катушки 1 тяговых тросовых элементов 9. Движение тяговым тросовым элементам 9 сообщается от вращения катушки 1 через цепную передачу 5 и реверсирующий блок 6, содержащий дополнительный редуктор и непосредственно механизм реверса направления движения тяговых тросовых элементов 9 и связанной с ними каретки 4. Изменение направления движения каретки 4 на противоположное происходит в момент, когда уложен полностью один ряд витков шланга на катушку 1. Согласование скорости вращения катушки 1 и поступательного движения каретки 4 вдоль оси катушки 1 происходит за счет подбора передаточных чисел цепной передачи и редуктора таким образом, чтобы витки шланга, направляемые кареткой 4, плотно прилегали друг к другу. До того как шланг укладывается на катушку 1, он проходит через модуль предварительной очистки 10, где щетка 13 счищает грязь с поверхности шланга. Собранная со шланга грязь вместе с водой,которая поступает в модуль 10 через отверстие 10 б, выбрасывается из модуля предварительной очистки 10 за счет винтовой формы щетки 13. После модуля предварительной очистки 10 шланг проходит через модуль для мытья шланга 11, где поверхность шланга промывается губчатыми вкладышами 15 и 16 с водой, которая поступает в модуль 11 через отверстие 11 б и удаляется из модуля для мытья шланга 11 через сквозной паз 17. Пройдя через модуль предварительной очистки 10 и модуль для мытья шланга 11, на катушку 1 шланг укладывается чистым и хранится в подразделении МЧС в таком состоянии до следующего выезда на ликвидацию чрезвычайных ситуаций. 77442011.12.30 Внедрение данного устройства позволит уменьшить трудоемкость и сократить время укладки и очистки пожарного шланга высокого давления. В настоящее время очистка,мытье и укладка таких шлангов производится вручную и занимает до 30-40 минут в зависимости от загрязненности поверхности шланга. Обеспечиваемые предлагаемым устройством тщательная очистка и равномерное натяжение при укладке позволят продлить срок службы шланга высокого давления, который является достаточно дорогим оборудованием. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
