Система опорожнения участка трубопровода тепловой сети от сетевой воды

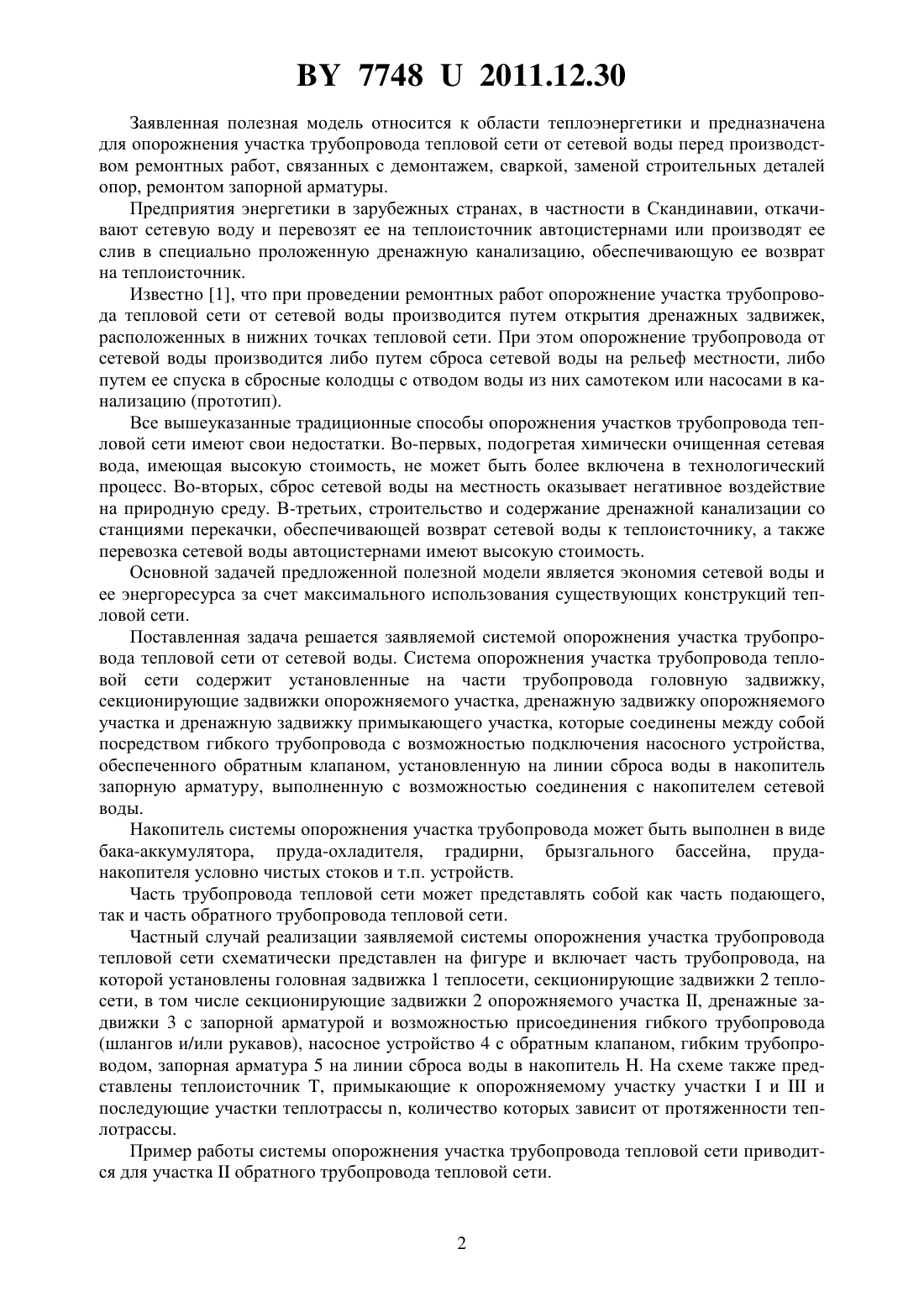

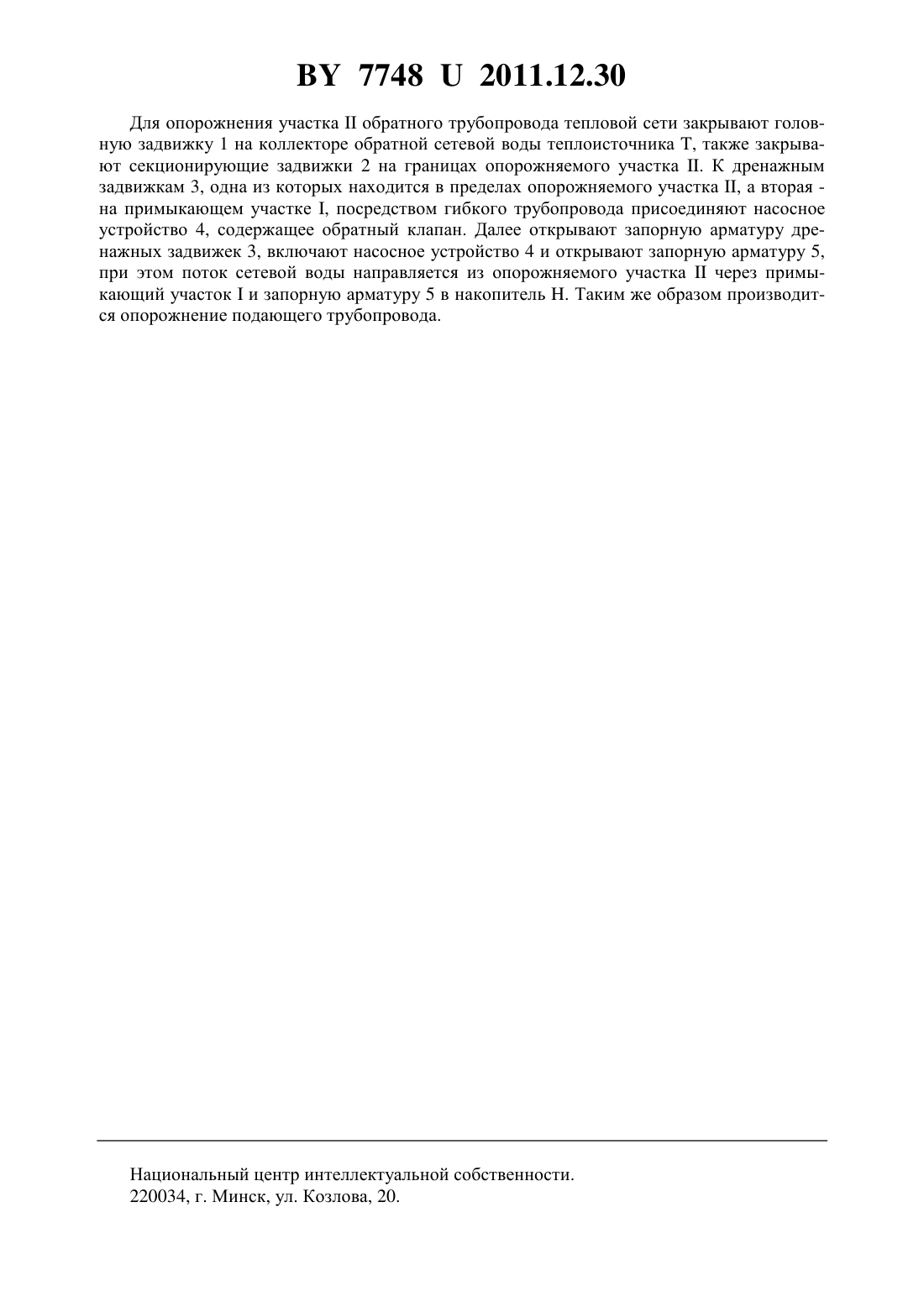

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ОПОРОЖНЕНИЯ УЧАСТКА ТРУБОПРОВОДА ТЕПЛОВОЙ СЕТИ ОТ СЕТЕВОЙ ВОДЫ(71) Заявители Витебское республиканское унитарное предприятие электроэнергетики Витебскэнерго Коломиец Юрий Кириллович Коломиец Дмитрий Юрьевич Жук Дмитрий Николаевич(72) Авторы Коломиец Юрий Кириллович Коломиец Дмитрий Юрьевич Жук Дмитрий Николаевич(73) Патентообладатели Витебское республиканское унитарное предприятие электроэнергетики Витебскэнерго Коломиец Юрий Кириллович Коломиец Дмитрий Юрьевич Жук Дмитрий Николаевич(57) 1. Система опорожнения участка трубопровода тепловой сети от сетевой воды,включающая установленные на части трубопровода головную задвижку, секционирующие задвижки опорожняемого участка, установленные в пределах опорожняемого и примыкающего участков дренажные задвижки и установленную на линии сброса воды в накопитель запорную арматуру, отличающаяся тем, что дренажные задвижки соединены между собой посредством гибкого трубопровода с возможностью подключения насосного устройства, снабженного обратным клапаном, а запорная арматура выполнена с возможностью соединения с накопителем сетевой воды. 2. Система опорожнения участков тепловой сети, отличающаяся тем, что накопитель выполнен в виде бака-аккумулятора, или пруда-охладителя, или градирни, или брызгального бассейна, или пруда-накопителя условно чистых стоков.(56) 1. Правила технической эксплуатации коммунальных тепловых сетей и тепловых пунктов (утв. Приказом Минжилкомхоза РСФСР 25.11.1987476), режим доступа /////1790., дата доступа - 03.02.2011. 77482011.12.30 Заявленная полезная модель относится к области теплоэнергетики и предназначена для опорожнения участка трубопровода тепловой сети от сетевой воды перед производством ремонтных работ, связанных с демонтажем, сваркой, заменой строительных деталей опор, ремонтом запорной арматуры. Предприятия энергетики в зарубежных странах, в частности в Скандинавии, откачивают сетевую воду и перевозят ее на теплоисточник автоцистернами или производят ее слив в специально проложенную дренажную канализацию, обеспечивающую ее возврат на теплоисточник. Известно 1, что при проведении ремонтных работ опорожнение участка трубопровода тепловой сети от сетевой воды производится путем открытия дренажных задвижек,расположенных в нижних точках тепловой сети. При этом опорожнение трубопровода от сетевой воды производится либо путем сброса сетевой воды на рельеф местности, либо путем ее спуска в сбросные колодцы с отводом воды из них самотеком или насосами в канализацию (прототип). Все вышеуказанные традиционные способы опорожнения участков трубопровода тепловой сети имеют свои недостатки. Во-первых, подогретая химически очищенная сетевая вода, имеющая высокую стоимость, не может быть более включена в технологический процесс. Во-вторых, сброс сетевой воды на местность оказывает негативное воздействие на природную среду. В-третьих, строительство и содержание дренажной канализации со станциями перекачки, обеспечивающей возврат сетевой воды к теплоисточнику, а также перевозка сетевой воды автоцистернами имеют высокую стоимость. Основной задачей предложенной полезной модели является экономия сетевой воды и ее энергоресурса за счет максимального использования существующих конструкций тепловой сети. Поставленная задача решается заявляемой системой опорожнения участка трубопровода тепловой сети от сетевой воды. Система опорожнения участка трубопровода тепловой сети содержит установленные на части трубопровода головную задвижку,секционирующие задвижки опорожняемого участка, дренажную задвижку опорожняемого участка и дренажную задвижку примыкающего участка, которые соединены между собой посредством гибкого трубопровода с возможностью подключения насосного устройства,обеспеченного обратным клапаном, установленную на линии сброса воды в накопитель запорную арматуру, выполненную с возможностью соединения с накопителем сетевой воды. Накопитель системы опорожнения участка трубопровода может быть выполнен в виде бака-аккумулятора, пруда-охладителя, градирни, брызгального бассейна, пруданакопителя условно чистых стоков и т.п. устройств. Часть трубопровода тепловой сети может представлять собой как часть подающего,так и часть обратного трубопровода тепловой сети. Частный случай реализации заявляемой системы опорожнения участка трубопровода тепловой сети схематически представлен на фигуре и включает часть трубопровода, на которой установлены головная задвижка 1 теплосети, секционирующие задвижки 2 теплосети, в том числе секционирующие задвижки 2 опорожняемого участка , дренажные задвижки 3 с запорной арматурой и возможностью присоединения гибкого трубопровода(шлангов и/или рукавов), насосное устройство 4 с обратным клапаном, гибким трубопроводом, запорная арматура 5 на линии сброса воды в накопитель . На схеме также представлены теплоисточник , примыкающие к опорожняемому участку участкиии последующие участки теплотрассы , количество которых зависит от протяженности теплотрассы. Пример работы системы опорожнения участка трубопровода тепловой сети приводится для участкаобратного трубопровода тепловой сети. 77482011.12.30 Для опорожнения участкаобратного трубопровода тепловой сети закрывают головную задвижку 1 на коллекторе обратной сетевой воды теплоисточника , также закрывают секционирующие задвижки 2 на границах опорожняемого участка . К дренажным задвижкам 3, одна из которых находится в пределах опорожняемого участка , а вторая на примыкающем участке , посредством гибкого трубопровода присоединяют насосное устройство 4, содержащее обратный клапан. Далее открывают запорную арматуру дренажных задвижек 3, включают насосное устройство 4 и открывают запорную арматуру 5,при этом поток сетевой воды направляется из опорожняемого участкачерез примыкающий участоки запорную арматуру 5 в накопитель . Таким же образом производится опорожнение подающего трубопровода. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
