Сиденье для ванны

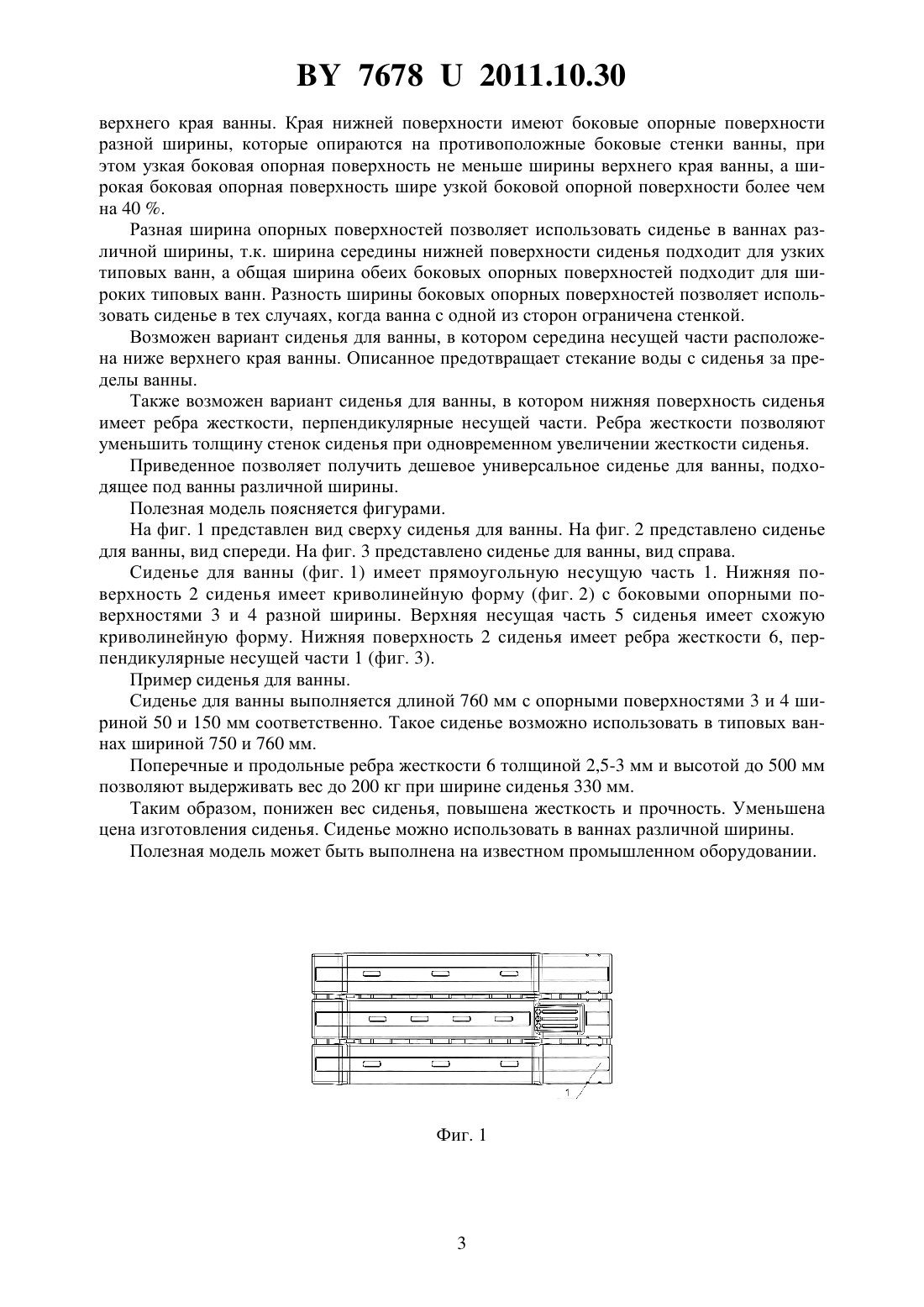

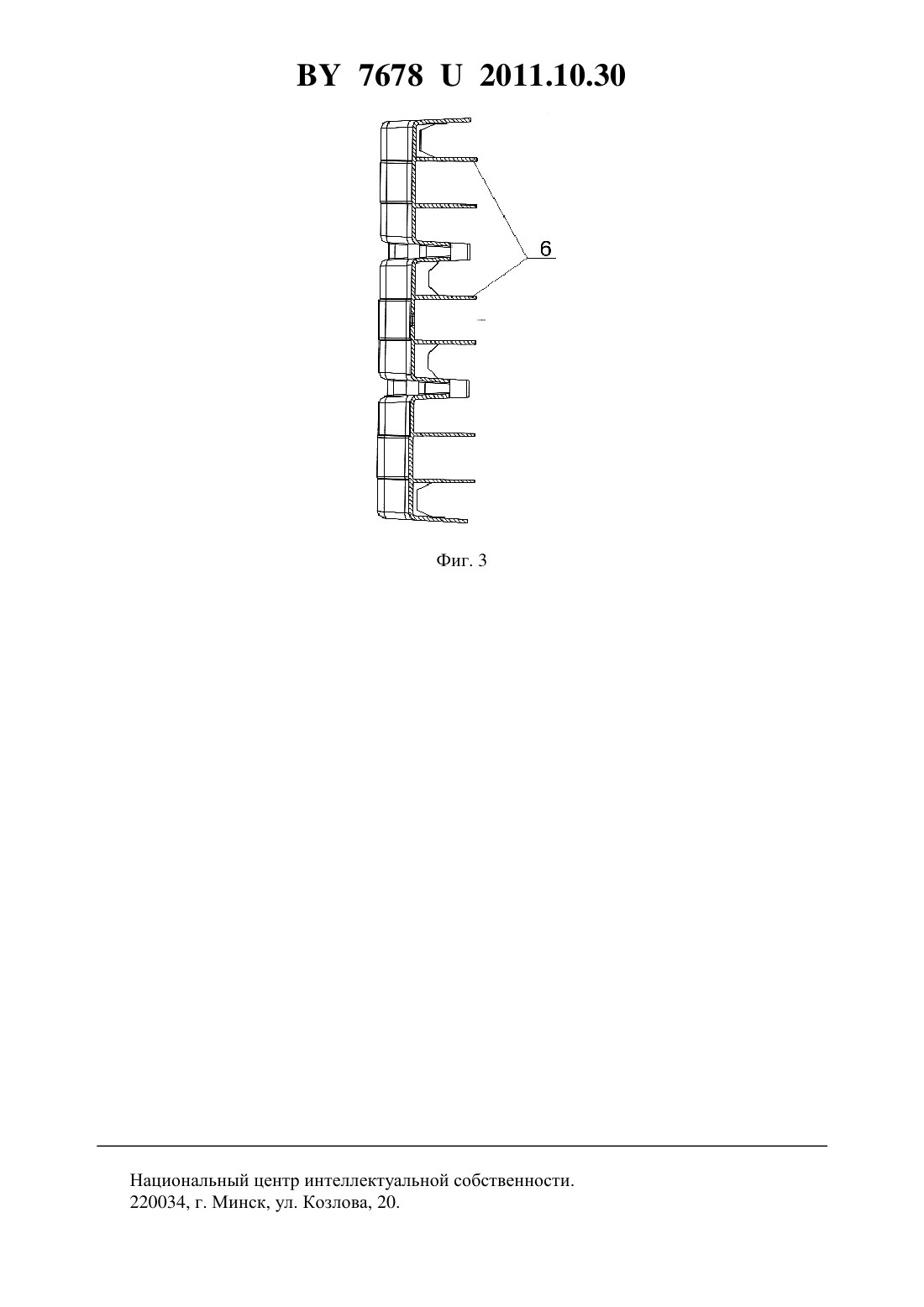

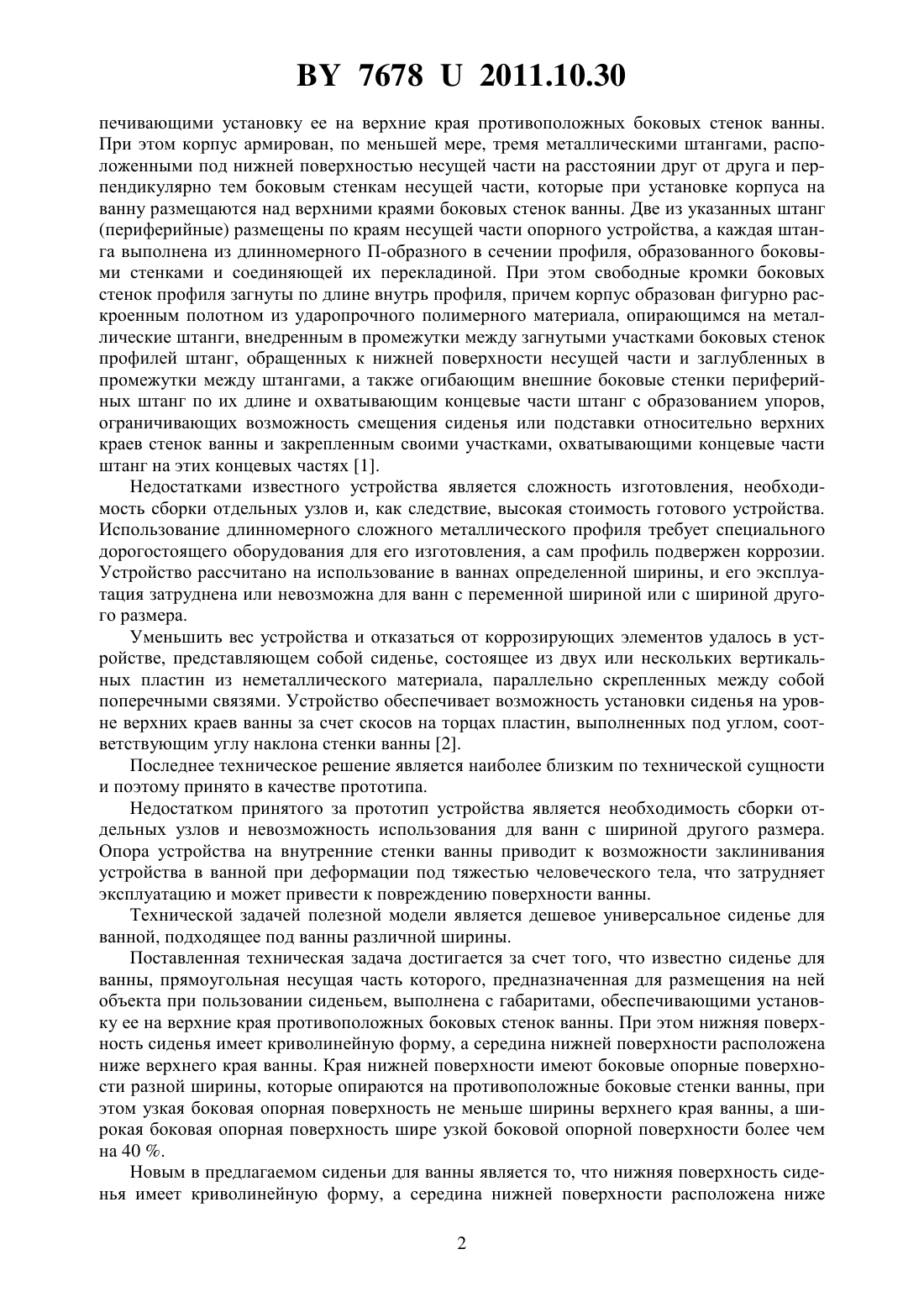

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель СВЕРЖ Александр Анатольевич(72) Автор СВЕРЖ Александр Анатольевич(73) Патентообладатель СВЕРЖ Александр Анатольевич(57) 1. Сиденье для ванны, прямоугольная несущая часть которого, предназначенная для размещения на ней объекта при пользовании сиденьем, выполнена с габаритами, обеспечивающими установку ее на верхние края противоположных боковых стенок ванны, отличающееся тем, что нижняя поверхность сиденья имеет криволинейную форму, при этом середина нижней поверхности расположена ниже верхнего края ванны, а края нижней поверхности имеют боковые опорные поверхности разной ширины, которые опираются на противоположные боковые стенки ванны, при этом узкая боковая опорная поверхность не меньше ширины верхнего края ванны, а широкая боковая опорная поверхность шире узкой боковой опорной поверхности более чем на 40 . 2. Сиденье для ванны по п. 1, отличающееся тем, что середина несущей части расположена ниже верхнего края ванны. 3. Сиденье для ванны по п. 2, отличающееся тем, что нижняя поверхность сиденья имеет ребра жесткости, перпендикулярные несущей части. Фиг. 2 Полезная модель относится к оборудованию ванных комнат, в частности к отдельным сиденьям в ваннах. Полезная модель может быть использована в качестве устанавливаемого на ванну сиденья, для использования в процессе мытья или в качестве подставки для размещения хозяйственных аксессуаров или необходимого оборудования. Известно опорное устройство на ванну, используемое в качестве сиденья или подставки и содержащее корпус, прямоугольная несущая часть которого, предназначенная для размещения на ней объекта при пользовании устройством, выполнена с габаритами, обес 76782011.10.30 печивающими установку ее на верхние края противоположных боковых стенок ванны. При этом корпус армирован, по меньшей мере, тремя металлическими штангами, расположенными под нижней поверхностью несущей части на расстоянии друг от друга и перпендикулярно тем боковым стенкам несущей части, которые при установке корпуса на ванну размещаются над верхними краями боковых стенок ванны. Две из указанных штанг(периферийные) размещены по краям несущей части опорного устройства, а каждая штанга выполнена из длинномерного П-образного в сечении профиля, образованного боковыми стенками и соединяющей их перекладиной. При этом свободные кромки боковых стенок профиля загнуты по длине внутрь профиля, причем корпус образован фигурно раскроенным полотном из ударопрочного полимерного материала, опирающимся на металлические штанги, внедренным в промежутки между загнутыми участками боковых стенок профилей штанг, обращенных к нижней поверхности несущей части и заглубленных в промежутки между штангами, а также огибающим внешние боковые стенки периферийных штанг по их длине и охватывающим концевые части штанг с образованием упоров,ограничивающих возможность смещения сиденья или подставки относительно верхних краев стенок ванны и закрепленным своими участками, охватывающими концевые части штанг на этих концевых частях 1. Недостатками известного устройства является сложность изготовления, необходимость сборки отдельных узлов и, как следствие, высокая стоимость готового устройства. Использование длинномерного сложного металлического профиля требует специального дорогостоящего оборудования для его изготовления, а сам профиль подвержен коррозии. Устройство рассчитано на использование в ваннах определенной ширины, и его эксплуатация затруднена или невозможна для ванн с переменной шириной или с шириной другого размера. Уменьшить вес устройства и отказаться от коррозирующих элементов удалось в устройстве, представляющем собой сиденье, состоящее из двух или нескольких вертикальных пластин из неметаллического материала, параллельно скрепленных между собой поперечными связями. Устройство обеспечивает возможность установки сиденья на уровне верхних краев ванны за счет скосов на торцах пластин, выполненных под углом, соответствующим углу наклона стенки ванны 2. Последнее техническое решение является наиболее близким по технической сущности и поэтому принято в качестве прототипа. Недостатком принятого за прототип устройства является необходимость сборки отдельных узлов и невозможность использования для ванн с шириной другого размера. Опора устройства на внутренние стенки ванны приводит к возможности заклинивания устройства в ванной при деформации под тяжестью человеческого тела, что затрудняет эксплуатацию и может привести к повреждению поверхности ванны. Технической задачей полезной модели является дешевое универсальное сиденье для ванной, подходящее под ванны различной ширины. Поставленная техническая задача достигается за счет того, что известно сиденье для ванны, прямоугольная несущая часть которого, предназначенная для размещения на ней объекта при пользовании сиденьем, выполнена с габаритами, обеспечивающими установку ее на верхние края противоположных боковых стенок ванны. При этом нижняя поверхность сиденья имеет криволинейную форму, а середина нижней поверхности расположена ниже верхнего края ванны. Края нижней поверхности имеют боковые опорные поверхности разной ширины, которые опираются на противоположные боковые стенки ванны, при этом узкая боковая опорная поверхность не меньше ширины верхнего края ванны, а широкая боковая опорная поверхность шире узкой боковой опорной поверхности более чем на 40 . Новым в предлагаемом сиденьи для ванны является то, что нижняя поверхность сиденья имеет криволинейную форму, а середина нижней поверхности расположена ниже 2 76782011.10.30 верхнего края ванны. Края нижней поверхности имеют боковые опорные поверхности разной ширины, которые опираются на противоположные боковые стенки ванны, при этом узкая боковая опорная поверхность не меньше ширины верхнего края ванны, а широкая боковая опорная поверхность шире узкой боковой опорной поверхности более чем на 40 . Разная ширина опорных поверхностей позволяет использовать сиденье в ваннах различной ширины, т.к. ширина середины нижней поверхности сиденья подходит для узких типовых ванн, а общая ширина обеих боковых опорных поверхностей подходит для широких типовых ванн. Разность ширины боковых опорных поверхностей позволяет использовать сиденье в тех случаях, когда ванна с одной из сторон ограничена стенкой. Возможен вариант сиденья для ванны, в котором середина несущей части расположена ниже верхнего края ванны. Описанное предотвращает стекание воды с сиденья за пределы ванны. Также возможен вариант сиденья для ванны, в котором нижняя поверхность сиденья имеет ребра жесткости, перпендикулярные несущей части. Ребра жесткости позволяют уменьшить толщину стенок сиденья при одновременном увеличении жесткости сиденья. Приведенное позволяет получить дешевое универсальное сиденье для ванны, подходящее под ванны различной ширины. Полезная модель поясняется фигурами. На фиг. 1 представлен вид сверху сиденья для ванны. На фиг. 2 представлено сиденье для ванны, вид спереди. На фиг. 3 представлено сиденье для ванны, вид справа. Сиденье для ванны (фиг. 1) имеет прямоугольную несущую часть 1. Нижняя поверхность 2 сиденья имеет криволинейную форму (фиг. 2) с боковыми опорными поверхностями 3 и 4 разной ширины. Верхняя несущая часть 5 сиденья имеет схожую криволинейную форму. Нижняя поверхность 2 сиденья имеет ребра жесткости 6, перпендикулярные несущей части 1 (фиг. 3). Пример сиденья для ванны. Сиденье для ванны выполняется длиной 760 мм с опорными поверхностями 3 и 4 шириной 50 и 150 мм соответственно. Такое сиденье возможно использовать в типовых ваннах шириной 750 и 760 мм. Поперечные и продольные ребра жесткости 6 толщиной 2,5-3 мм и высотой до 500 мм позволяют выдерживать вес до 200 кг при ширине сиденья 330 мм. Таким образом, понижен вес сиденья, повышена жесткость и прочность. Уменьшена цена изготовления сиденья. Сиденье можно использовать в ваннах различной ширины. Полезная модель может быть выполнена на известном промышленном оборудовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
