Лазерно-оптическая установка для диагностики и лечения болезней периодонта

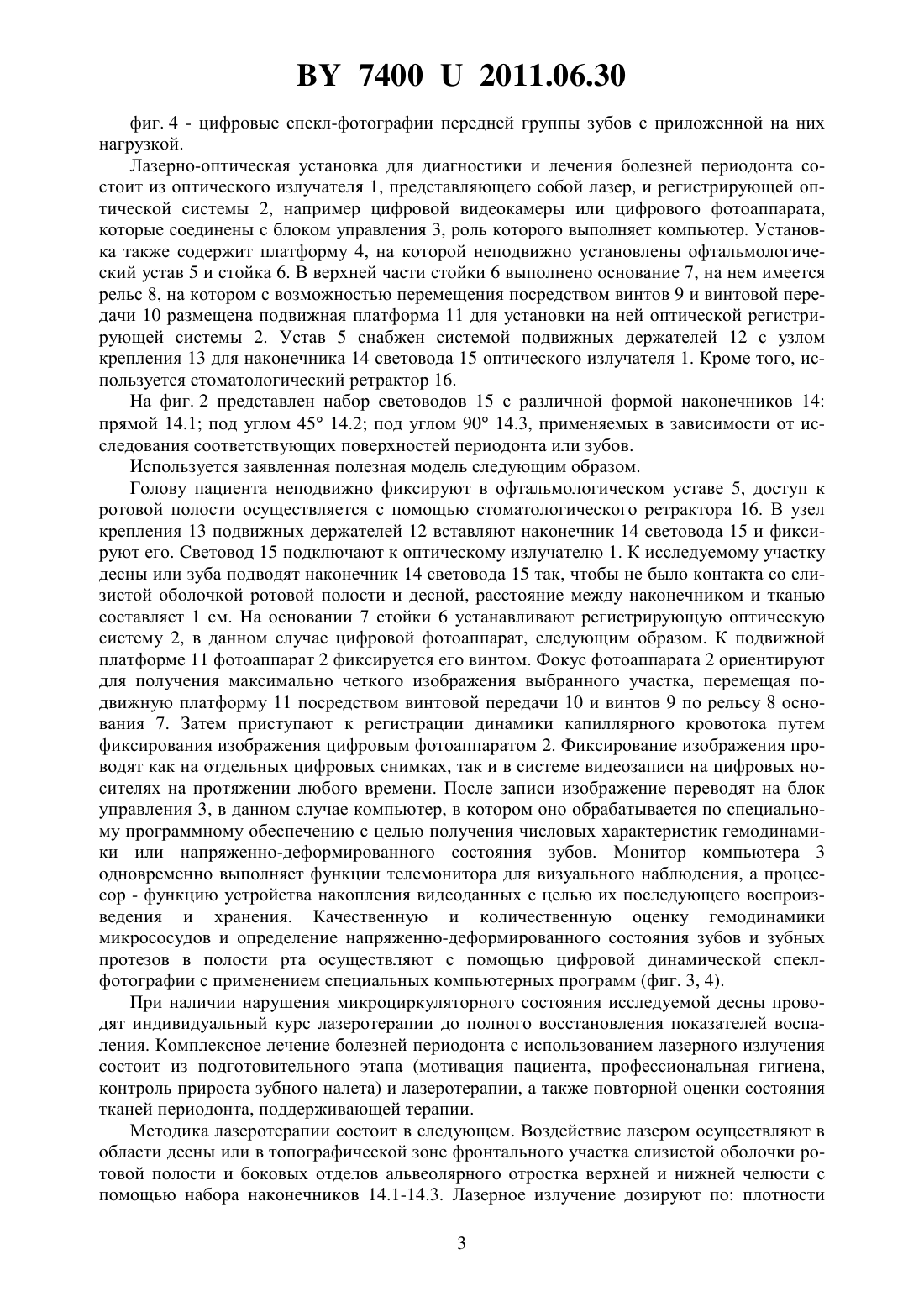

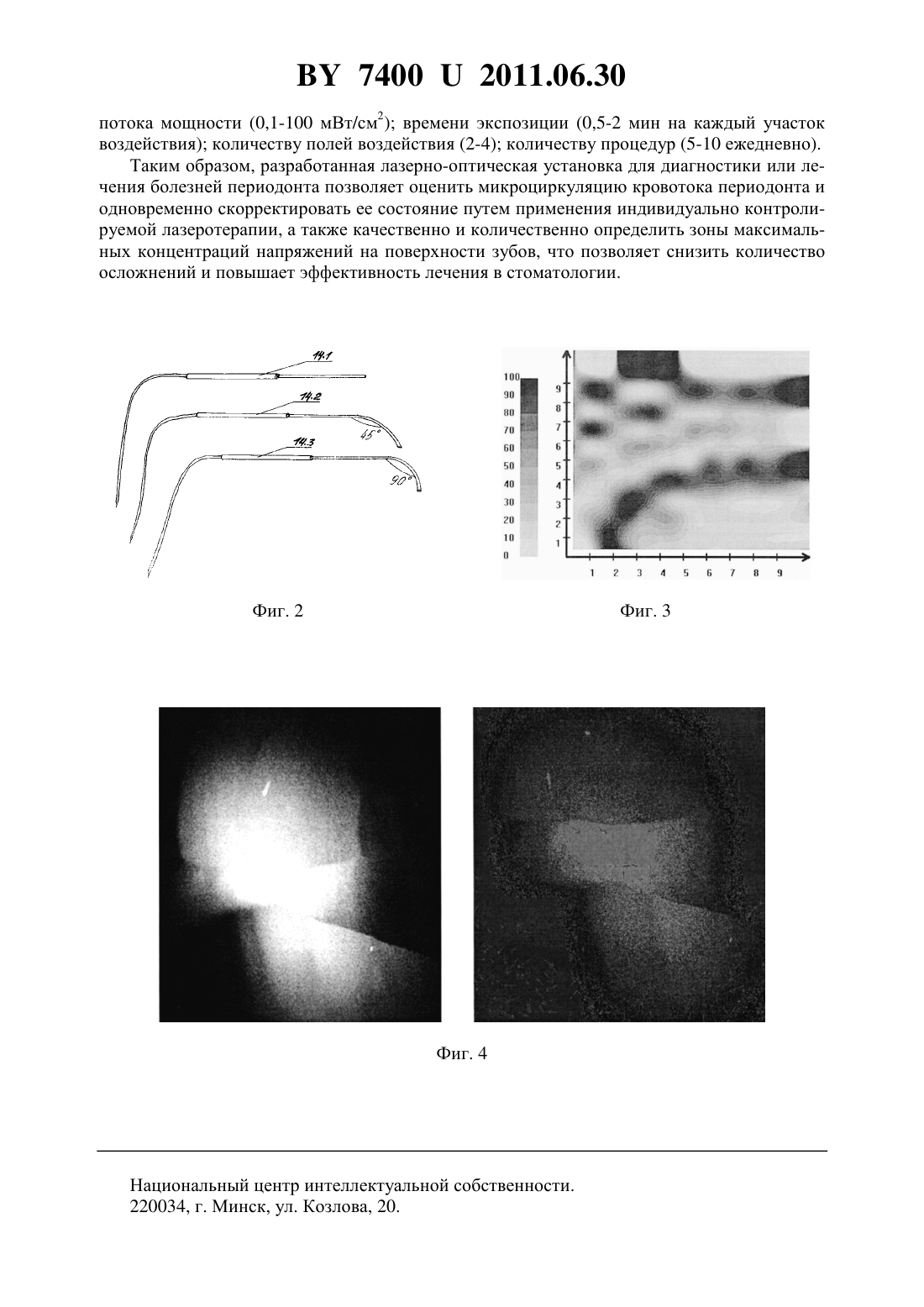

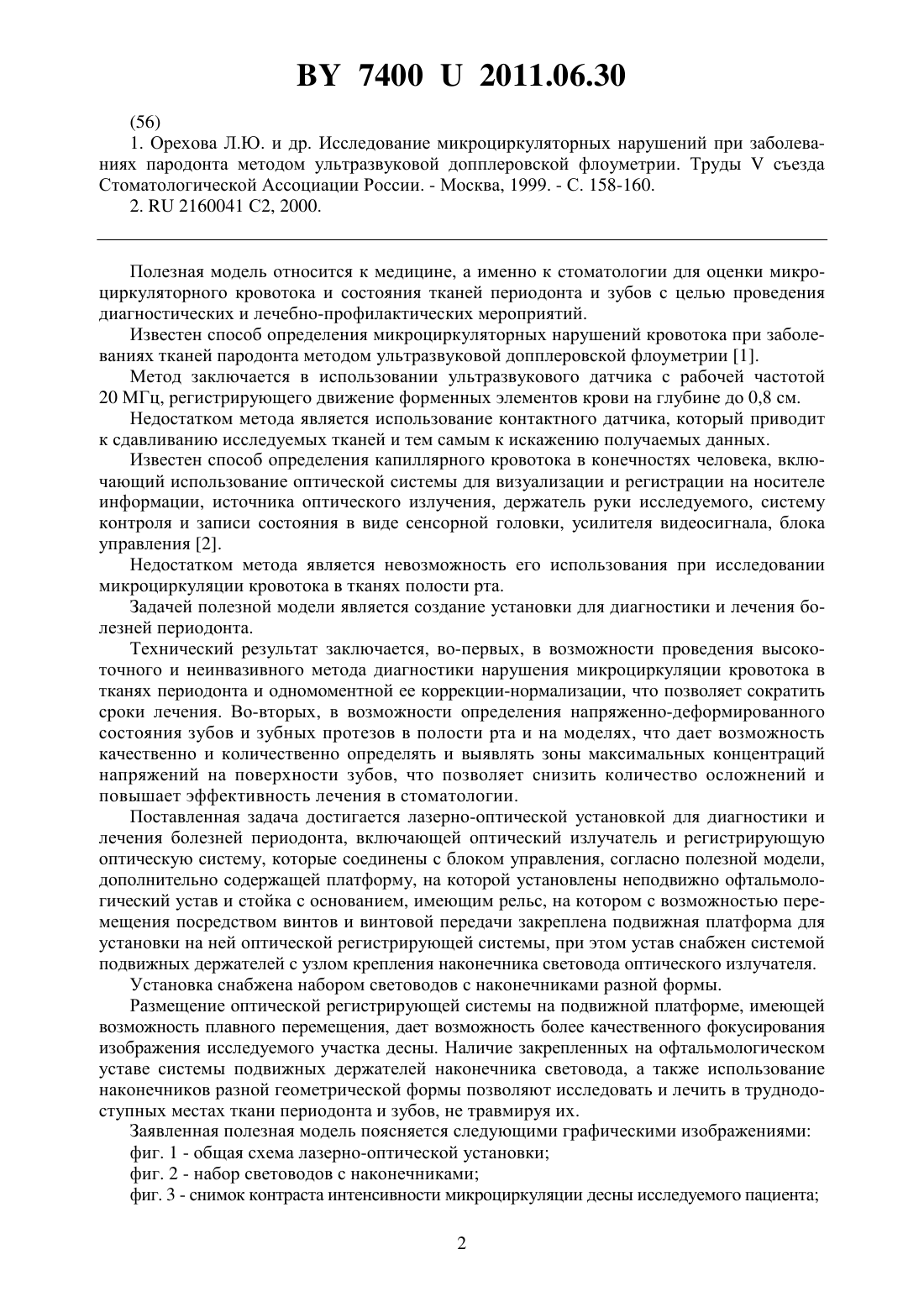

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛАЗЕРНО-ОПТИЧЕСКАЯ УСТАНОВКА ДЛЯ ДИАГНОСТИКИ И ЛЕЧЕНИЯ БОЛЕЗНЕЙ ПЕРИОДОНТА(71) Заявитель Рубникович Сергей Петрович(72) Автор Рубникович Сергей Петрович(73) Патентообладатель Рубникович Сергей Петрович(57) 1. Лазерно-оптическая установка для диагностики и лечения болезней периодонта,включающая оптический излучатель и регистрирующую оптическую систему, которые соединены с блоком управления, отличающаяся тем, что она содержит платформу, на которой установлены неподвижно офтальмологический устав и стойка с основанием,имеющим рельс, на котором с возможностью перемещения посредством винтов и винтовой передачи закреплена подвижная платформа для установки на ней оптической регистрирующей системы, при этом устав снабжен системой подвижных держателей с узлом крепления наконечника световода оптического излучателя. 2. Установка по п. 1, отличающаяся тем, что снабжена набором световодов с наконечниками разной формы.(56) 1. Орехова Л.Ю. и др. Исследование микроциркуляторных нарушений при заболеваниях пародонта методом ультразвуковой допплеровской флоуметрии. Трудысъезда Стоматологической Ассоциации России. - Москва, 1999. - С. 158-160. 2.2160041 С 2, 2000. Полезная модель относится к медицине, а именно к стоматологии для оценки микроциркуляторного кровотока и состояния тканей периодонта и зубов с целью проведения диагностических и лечебно-профилактических мероприятий. Известен способ определения микроциркуляторных нарушений кровотока при заболеваниях тканей пародонта методом ультразвуковой допплеровской флоуметрии 1. Метод заключается в использовании ультразвукового датчика с рабочей частотой 20 МГц, регистрирующего движение форменных элементов крови на глубине до 0,8 см. Недостатком метода является использование контактного датчика, который приводит к сдавливанию исследуемых тканей и тем самым к искажению получаемых данных. Известен способ определения капиллярного кровотока в конечностях человека, включающий использование оптической системы для визуализации и регистрации на носителе информации, источника оптического излучения, держатель руки исследуемого, систему контроля и записи состояния в виде сенсорной головки, усилителя видеосигнала, блока управления 2. Недостатком метода является невозможность его использования при исследовании микроциркуляции кровотока в тканях полости рта. Задачей полезной модели является создание установки для диагностики и лечения болезней периодонта. Технический результат заключается, во-первых, в возможности проведения высокоточного и неинвазивного метода диагностики нарушения микроциркуляции кровотока в тканях периодонта и одномоментной ее коррекции-нормализации, что позволяет сократить сроки лечения. Во-вторых, в возможности определения напряженно-деформированного состояния зубов и зубных протезов в полости рта и на моделях, что дает возможность качественно и количественно определять и выявлять зоны максимальных концентраций напряжений на поверхности зубов, что позволяет снизить количество осложнений и повышает эффективность лечения в стоматологии. Поставленная задача достигается лазерно-оптической установкой для диагностики и лечения болезней периодонта, включающей оптический излучатель и регистрирующую оптическую систему, которые соединены с блоком управления, согласно полезной модели,дополнительно содержащей платформу, на которой установлены неподвижно офтальмологический устав и стойка с основанием, имеющим рельс, на котором с возможностью перемещения посредством винтов и винтовой передачи закреплена подвижная платформа для установки на ней оптической регистрирующей системы, при этом устав снабжен системой подвижных держателей с узлом крепления наконечника световода оптического излучателя. Установка снабжена набором световодов с наконечниками разной формы. Размещение оптической регистрирующей системы на подвижной платформе, имеющей возможность плавного перемещения, дает возможность более качественного фокусирования изображения исследуемого участка десны. Наличие закрепленных на офтальмологическом уставе системы подвижных держателей наконечника световода, а также использование наконечников разной геометрической формы позволяют исследовать и лечить в труднодоступных местах ткани периодонта и зубов, не травмируя их. Заявленная полезная модель поясняется следующими графическими изображениями фиг. 1 - общая схема лазерно-оптической установки фиг. 2 - набор световодов с наконечниками фиг. 3 - снимок контраста интенсивности микроциркуляции десны исследуемого пациента 2 74002011.06.30 фиг. 4 - цифровые спекл-фотографии передней группы зубов с приложенной на них нагрузкой. Лазерно-оптическая установка для диагностики и лечения болезней периодонта состоит из оптического излучателя 1, представляющего собой лазер, и регистрирующей оптической системы 2, например цифровой видеокамеры или цифрового фотоаппарата,которые соединены с блоком управления 3, роль которого выполняет компьютер. Установка также содержит платформу 4, на которой неподвижно установлены офтальмологический устав 5 и стойка 6. В верхней части стойки 6 выполнено основание 7, на нем имеется рельс 8, на котором с возможностью перемещения посредством винтов 9 и винтовой передачи 10 размещена подвижная платформа 11 для установки на ней оптической регистрирующей системы 2. Устав 5 снабжен системой подвижных держателей 12 с узлом крепления 13 для наконечника 14 световода 15 оптического излучателя 1. Кроме того, используется стоматологический ретрактор 16. На фиг. 2 представлен набор световодов 15 с различной формой наконечников 14 прямой 14.1 под углом 45 14.2 под углом 90 14.3, применяемых в зависимости от исследования соответствующих поверхностей периодонта или зубов. Используется заявленная полезная модель следующим образом. Голову пациента неподвижно фиксируют в офтальмологическом уставе 5, доступ к ротовой полости осуществляется с помощью стоматологического ретрактора 16. В узел крепления 13 подвижных держателей 12 вставляют наконечник 14 световода 15 и фиксируют его. Световод 15 подключают к оптическому излучателю 1. К исследуемому участку десны или зуба подводят наконечник 14 световода 15 так, чтобы не было контакта со слизистой оболочкой ротовой полости и десной, расстояние между наконечником и тканью составляет 1 см. На основании 7 стойки 6 устанавливают регистрирующую оптическую систему 2, в данном случае цифровой фотоаппарат, следующим образом. К подвижной платформе 11 фотоаппарат 2 фиксируется его винтом. Фокус фотоаппарата 2 ориентируют для получения максимально четкого изображения выбранного участка, перемещая подвижную платформу 11 посредством винтовой передачи 10 и винтов 9 по рельсу 8 основания 7. Затем приступают к регистрации динамики капиллярного кровотока путем фиксирования изображения цифровым фотоаппаратом 2. Фиксирование изображения проводят как на отдельных цифровых снимках, так и в системе видеозаписи на цифровых носителях на протяжении любого времени. После записи изображение переводят на блок управления 3, в данном случае компьютер, в котором оно обрабатывается по специальному программному обеспечению с целью получения числовых характеристик гемодинамики или напряженно-деформированного состояния зубов. Монитор компьютера 3 одновременно выполняет функции телемонитора для визуального наблюдения, а процессор - функцию устройства накопления видеоданных с целью их последующего воспроизведения и хранения. Качественную и количественную оценку гемодинамики микрососудов и определение напряженно-деформированного состояния зубов и зубных протезов в полости рта осуществляют с помощью цифровой динамической спеклфотографии с применением специальных компьютерных программ (фиг. 3, 4). При наличии нарушения микроциркуляторного состояния исследуемой десны проводят индивидуальный курс лазеротерапии до полного восстановления показателей воспаления. Комплексное лечение болезней периодонта с использованием лазерного излучения состоит из подготовительного этапа (мотивация пациента, профессиональная гигиена,контроль прироста зубного налета) и лазеротерапии, а также повторной оценки состояния тканей периодонта, поддерживающей терапии. Методика лазеротерапии состоит в следующем. Воздействие лазером осуществляют в области десны или в топографической зоне фронтального участка слизистой оболочки ротовой полости и боковых отделов альвеолярного отростка верхней и нижней челюсти с помощью набора наконечников 14.1-14.3. Лазерное излучение дозируют по плотности 3 74002011.06.30 потока мощности (0,1-100 мВт/см 2) времени экспозиции (0,5-2 мин на каждый участок воздействия) количеству полей воздействия (2-4) количеству процедур (5-10 ежедневно). Таким образом, разработанная лазерно-оптическая установка для диагностики или лечения болезней периодонта позволяет оценить микроциркуляцию кровотока периодонта и одновременно скорректировать ее состояние путем применения индивидуально контролируемой лазеротерапии, а также качественно и количественно определить зоны максимальных концентраций напряжений на поверхности зубов, что позволяет снизить количество осложнений и повышает эффективность лечения в стоматологии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
