Тренажер для реабилитации инвалидов с ампутированной нижней конечностью

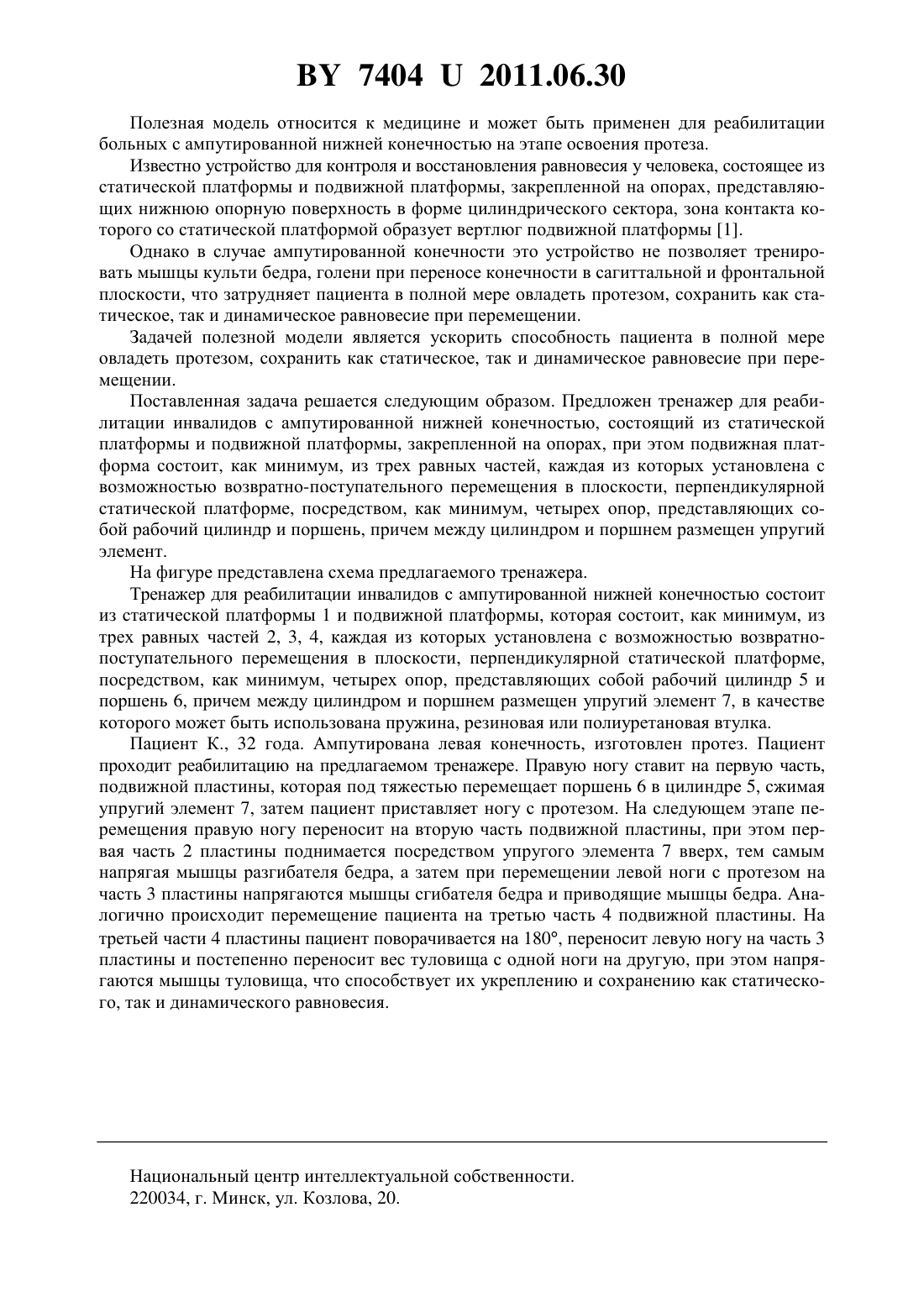

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТРЕНАЖЕР ДЛЯ РЕАБИЛИТАЦИИ ИНВАЛИДОВ С АМПУТИРОВАННОЙ НИЖНЕЙ КОНЕЧНОСТЬЮ(71) Заявитель Учреждение образования Белорусский государственный университет физической культуры(72) Авторы Попова Галина Викторовна Кобринский Михаил Ефимович Волков Иван Николаевич Приходько Вера Ивановна Калюжин Владимир Георгиевич(73) Патентообладатель Учреждение образования Белорусский государственный университет физической культуры(57) Тренажер для реабилитации инвалидов с ампутированной нижней конечностью, состоящий из статической платформы и подвижной платформы, закрепленной на опорах,отличающийся тем, что подвижная платформа состоит, как минимум, из трех равных частей, каждая из которых установлена с возможностью возвратно-поступательного перемещения в плоскости, перпендикулярной статической платформе, посредством, как минимум, четырех опор, представляющих собой рабочий цилиндр и поршень, причем между цилиндром и поршнем размещен упругий элемент. 74042011.06.30 Полезная модель относится к медицине и может быть применен для реабилитации больных с ампутированной нижней конечностью на этапе освоения протеза. Известно устройство для контроля и восстановления равновесия у человека, состоящее из статической платформы и подвижной платформы, закрепленной на опорах, представляющих нижнюю опорную поверхность в форме цилиндрического сектора, зона контакта которого со статической платформой образует вертлюг подвижной платформы 1. Однако в случае ампутированной конечности это устройство не позволяет тренировать мышцы культи бедра, голени при переносе конечности в сагиттальной и фронтальной плоскости, что затрудняет пациента в полной мере овладеть протезом, сохранить как статическое, так и динамическое равновесие при перемещении. Задачей полезной модели является ускорить способность пациента в полной мере овладеть протезом, сохранить как статическое, так и динамическое равновесие при перемещении. Поставленная задача решается следующим образом. Предложен тренажер для реабилитации инвалидов с ампутированной нижней конечностью, состоящий из статической платформы и подвижной платформы, закрепленной на опорах, при этом подвижная платформа состоит, как минимум, из трех равных частей, каждая из которых установлена с возможностью возвратно-поступательного перемещения в плоскости, перпендикулярной статической платформе, посредством, как минимум, четырех опор, представляющих собой рабочий цилиндр и поршень, причем между цилиндром и поршнем размещен упругий элемент. На фигуре представлена схема предлагаемого тренажера. Тренажер для реабилитации инвалидов с ампутированной нижней конечностью состоит из статической платформы 1 и подвижной платформы, которая состоит, как минимум, из трех равных частей 2, 3, 4, каждая из которых установлена с возможностью возвратнопоступательного перемещения в плоскости, перпендикулярной статической платформе,посредством, как минимум, четырех опор, представляющих собой рабочий цилиндр 5 и поршень 6, причем между цилиндром и поршнем размещен упругий элемент 7, в качестве которого может быть использована пружина, резиновая или полиуретановая втулка. Пациент К., 32 года. Ампутирована левая конечность, изготовлен протез. Пациент проходит реабилитацию на предлагаемом тренажере. Правую ногу ставит на первую часть,подвижной пластины, которая под тяжестью перемещает поршень 6 в цилиндре 5, сжимая упругий элемент 7, затем пациент приставляет ногу с протезом. На следующем этапе перемещения правую ногу переносит на вторую часть подвижной пластины, при этом первая часть 2 пластины поднимается посредством упругого элемента 7 вверх, тем самым напрягая мышцы разгибателя бедра, а затем при перемещении левой ноги с протезом на часть 3 пластины напрягаются мышцы сгибателя бедра и приводящие мышцы бедра. Аналогично происходит перемещение пациента на третью часть 4 подвижной пластины. На третьей части 4 пластины пациент поворачивается на 180, переносит левую ногу на часть 3 пластины и постепенно переносит вес туловища с одной ноги на другую, при этом напрягаются мышцы туловища, что способствует их укреплению и сохранению как статического, так и динамического равновесия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
