Устройство для перемещения осветителя наблюдательных оптических аппаратов

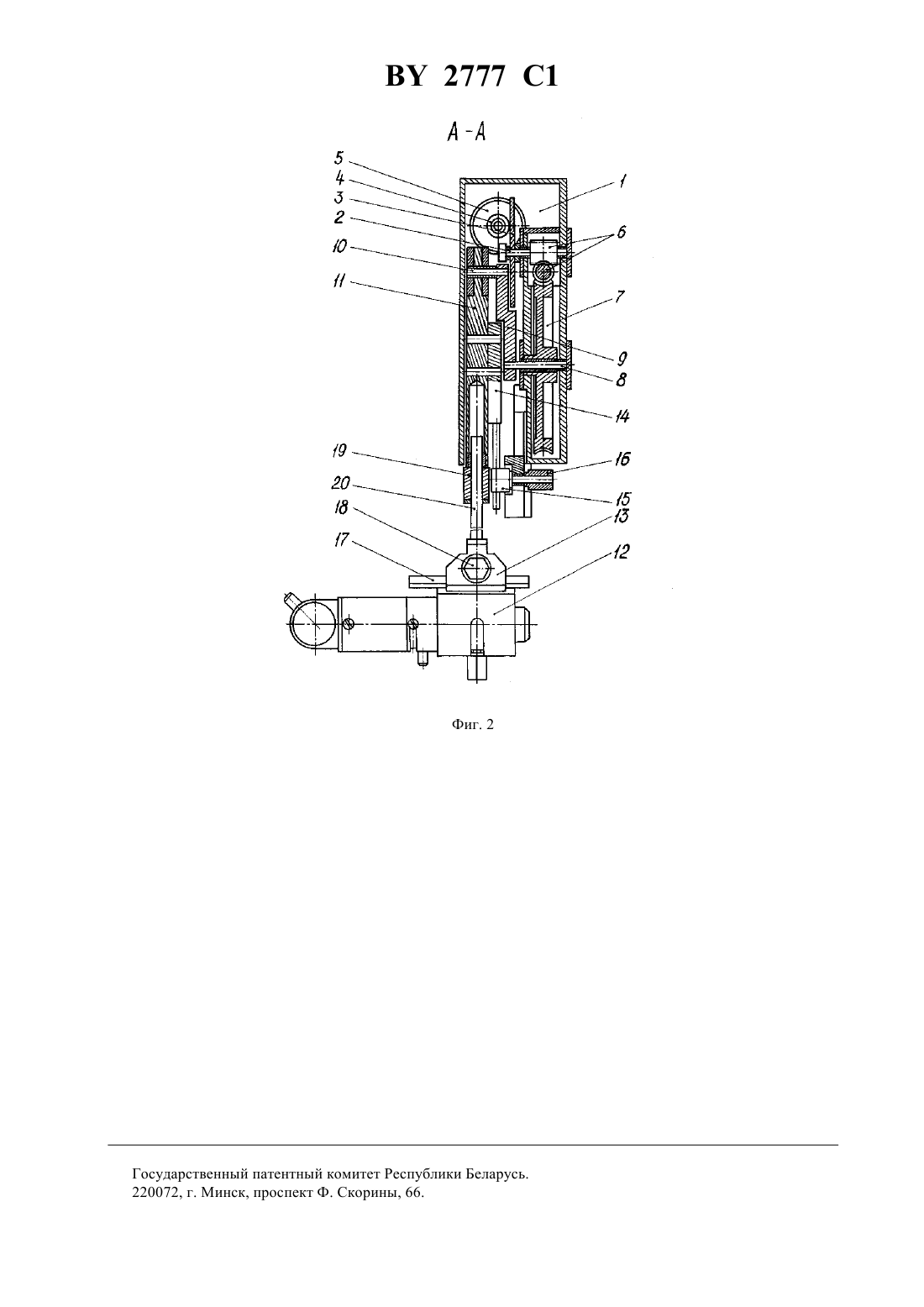

21 19/02 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ОСВЕТИТЕЛЯ НАБЛЮДАТЕЛЬНЫХ ОПТИЧЕСКИХ АППАРАТОВ(71) Заявитель Гомельский государственный медицинский институт(73) Патентообладатель Гомельский государственный медицинский институт(57) Устройство для перемещения осветителя наблюдательных оптических аппаратов, включающее сферическую направляющую с червячной парой, кинематически связанной с осветителем, отличающееся тем, что сферическая направляющая снабжена регулирующим узлом, изменяющим ее длину, а также переходным узлом, посредством которого сферическая направляющая связана с осветителем, выполненным в виде винта и рейки.(56) 1. Проспект фирмы Оптон ФРГ Моторная операционная щелевая лампа, 1985. Изобретение относится к медицинской технике и может быть использовано с наблюдательными оптическими приборами, например, в офтальмологических операционных микроскопах, щелевых лампах, офтальмоскопах и других аналогичных приборах. Известно устройство для перемещения осветителя в операционных микроскопах и щелевых лампах, состоящее из сферической направляющей, которая жестко крепится к корпусу микроскопа. К направляющей с помощью червячной пары крепится с возможностью реверсивного перемещения влево-вправо на 30 относительно плоскости объектива наблюдательного прибора осветительное устройство.1 - прототип. Недостатками прототипа являются не позволяет работать с наблюдательными системами с различными фокусными расстояниями значительно увеличивает габариты микроскопа, что уменьшает рабочее пространство микроскопа над головой лежачего пациента и затрудняет проведение интубационного наркоза отсутствует возможность перемещения осветителя вперед-назад, что не позволяет чередовать 0 коаксиального освещения с освещением с малым углом. Задача, на решение которой направлено предлагаемое устройство, заключается в устранении этих недостатков. Задача решается за счет того, что сферическая направляющая снабженная червячной парой, кинематически связана с осветителем, причем сферическая направляющая снабжена регулирующим узлом, изменяющим ее длину, а также переходным узлом, посредством которого сферическая направляющая связана с осветителем, выполненным в виде винта и рейки. На фиг. 1 изображено устройство, вид спереди при открытой крышке корпуса. На фиг. 2 - вид сбоку (разрез по А-А). Устройство состоит из корпуса 1, внутри которого на оси 2 расположен диск 3, взаимодействующий посредством ролика 4 с приводом 5. Диск при помощи червячной пары 6 соединен с зубчатым колесом 7 редуктора, которое через ось 8 жестко связано с нижним концом шатуна 9, снабженного в верхней части жестко посаженной осью 10, на которой крепиться регулируемый по длине подвесной кронштейн 11, связанный с осветителем 12 посредством переходного узла 13. В нижней части корпуса 1 установлена регулируемая по высоте ось 14, подвижно соединенная с направляющей 15 подвесного кронштейна 11 в его нижней части. На корпусе 1 закреплено регулировочное устройство 16, взаимодействующее с регулируемой по высоте осью 14. Переходной узел 13 содержит подвижную рейку 17 и регулировочный винт 18. Подвесной кронштейн 11 в нижней части имеет устройство регуляции его длины, выполненное в виде гайки 19, взаимодействующей с винтовой подвижной частью 20 кронштейна 11. Работает устройство следующим образом. При помощи привода 5 посредством ролика 4, диска 3 и червячной пары 6 придается возвратнопоступательное дуговое перемещение направляющей 11. Радиус дуги изменяется при помощи регулировочного устройства 16 и подвижной части 20 кронштейна 11. С помощью переходного узла 13 возвратно-поступательное дуговое перемещение направляющей 11 передается осветителю 12. Регулировочным винтом 18 и подвижной рейкой 17 переходного узла 13 достигается перемещение осветителя 12 вперед-назад в плоскости, перпендикулярной плоскости дугового его перемещения. Такое перемещение осветителя позволяет получить коаксиальное освещение в диапазоне боковое - коаксиальное с малым углом - 0. Предлагаемое устройство позволяет перемещать осветитель в любую заданную точку, увеличивая рабочее пространство под микроскопом. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
