Бронежилет

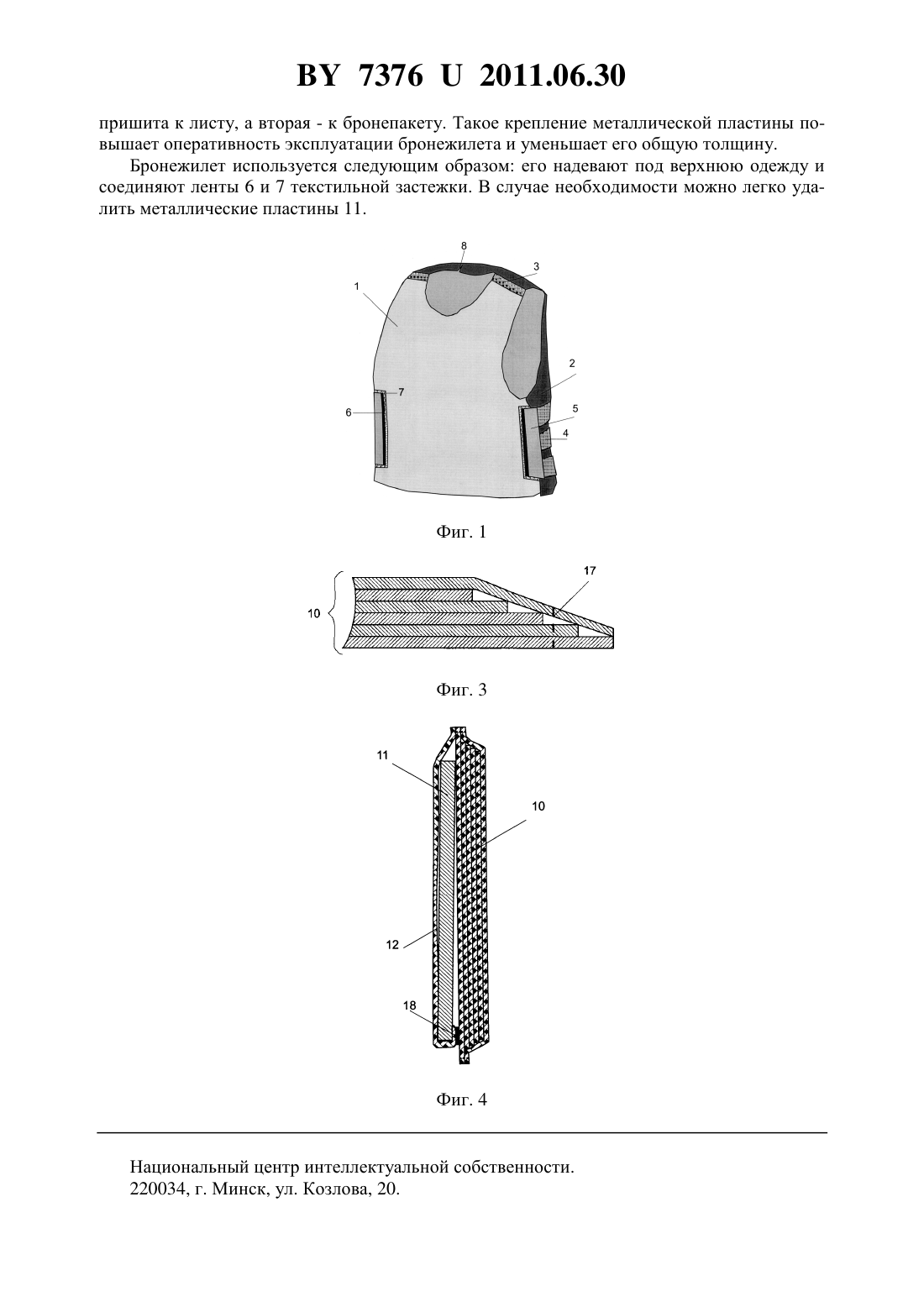

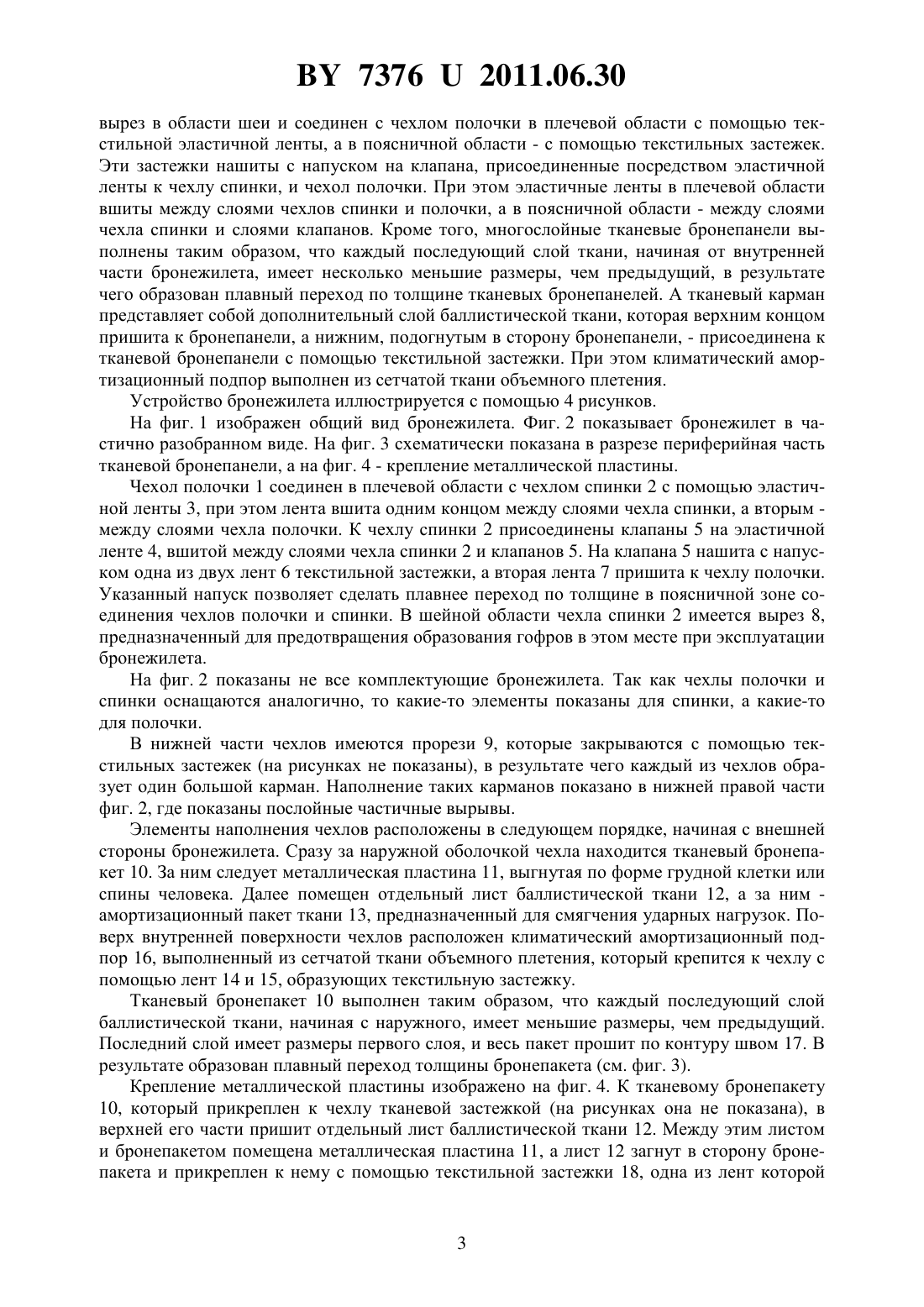

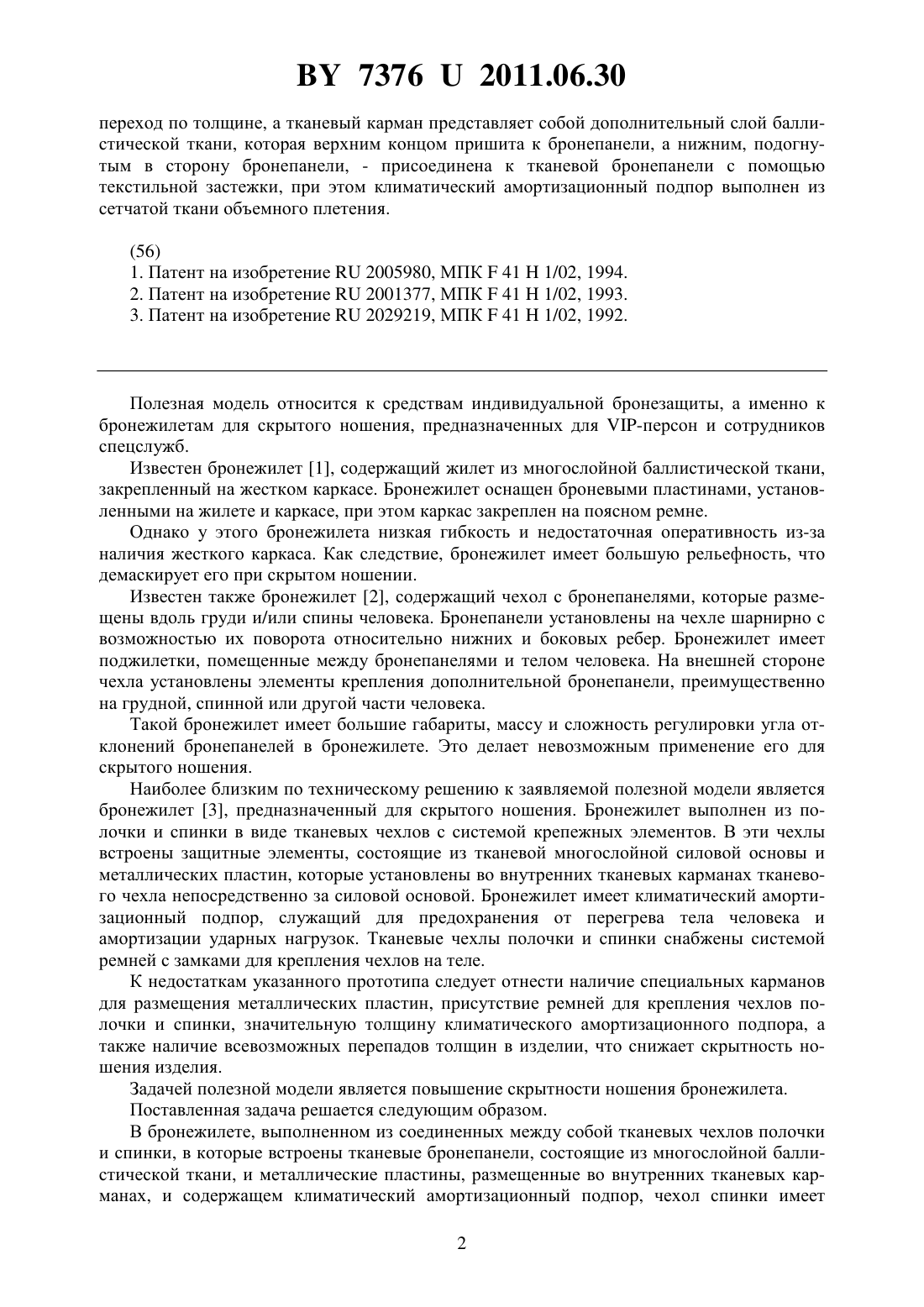

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие Техномаг(72) Авторы Дик Виктор Николаевич Попова Ирина Петровна Орлова Людмила Анатольевна(73) Патентообладатель Научно-производственное республиканское унитарное предприятие Техномаг(57) Бронежилет, выполненный из соединенных между собой тканевых чехлов полочки и спинки, в которые встроены тканевые бронепанели, состоящие из многослойной баллистической ткани, и металлические пластины, размещенные во внутренних тканевых карманах, и содержащий климатический амортизационный подпор, отличающийся тем, что чехол спинки имеет вырез в области шеи и соединен с чехлом полочки в плечевой области с помощью эластичной ленты, а в поясничной области с помощью текстильных застежек,нашитых с напуском на клапаны, присоединенные посредством эластичной ленты к чехлу спинки, и чехол полочки, при этом эластичные ленты в плечевой области вшиты между слоями чехлов спинки и полочки, а в поясничной области - между слоями чехла спинки и слоями клапанов, кроме того, многослойные тканевые бронепанели выполнены таким образом, что каждый последующий слой ткани, начиная от внутренней части бронежилета, имеет меньшие размеры, чем предыдущий, в результате чего имеется плавный 73762011.06.30 переход по толщине, а тканевый карман представляет собой дополнительный слой баллистической ткани, которая верхним концом пришита к бронепанели, а нижним, подогнутым в сторону бронепанели, - присоединена к тканевой бронепанели с помощью текстильной застежки, при этом климатический амортизационный подпор выполнен из сетчатой ткани объемного плетения.(56) 1. Патент на изобретение 2005980, МПК 411/02, 1994. 2. Патент на изобретение 2001377, МПК 411/02, 1993. 3. Патент на изобретение 2029219, МПК 411/02, 1992. Полезная модель относится к средствам индивидуальной бронезащиты, а именно к бронежилетам для скрытого ношения, предназначенных для -персон и сотрудников спецслужб. Известен бронежилет 1, содержащий жилет из многослойной баллистической ткани,закрепленный на жестком каркасе. Бронежилет оснащен броневыми пластинами, установленными на жилете и каркасе, при этом каркас закреплен на поясном ремне. Однако у этого бронежилета низкая гибкость и недостаточная оперативность из-за наличия жесткого каркаса. Как следствие, бронежилет имеет большую рельефность, что демаскирует его при скрытом ношении. Известен также бронежилет 2, содержащий чехол с бронепанелями, которые размещены вдоль груди и/или спины человека. Бронепанели установлены на чехле шарнирно с возможностью их поворота относительно нижних и боковых ребер. Бронежилет имеет поджилетки, помещенные между бронепанелями и телом человека. На внешней стороне чехла установлены элементы крепления дополнительной бронепанели, преимущественно на грудной, спинной или другой части человека. Такой бронежилет имеет большие габариты, массу и сложность регулировки угла отклонений бронепанелей в бронежилете. Это делает невозможным применение его для скрытого ношения. Наиболее близким по техническому решению к заявляемой полезной модели является бронежилет 3, предназначенный для скрытого ношения. Бронежилет выполнен из полочки и спинки в виде тканевых чехлов с системой крепежных элементов. В эти чехлы встроены защитные элементы, состоящие из тканевой многослойной силовой основы и металлических пластин, которые установлены во внутренних тканевых карманах тканевого чехла непосредственно за силовой основой. Бронежилет имеет климатический амортизационный подпор, служащий для предохранения от перегрева тела человека и амортизации ударных нагрузок. Тканевые чехлы полочки и спинки снабжены системой ремней с замками для крепления чехлов на теле. К недостаткам указанного прототипа следует отнести наличие специальных карманов для размещения металлических пластин, присутствие ремней для крепления чехлов полочки и спинки, значительную толщину климатического амортизационного подпора, а также наличие всевозможных перепадов толщин в изделии, что снижает скрытность ношения изделия. Задачей полезной модели является повышение скрытности ношения бронежилета. Поставленная задача решается следующим образом. В бронежилете, выполненном из соединенных между собой тканевых чехлов полочки и спинки, в которые встроены тканевые бронепанели, состоящие из многослойной баллистической ткани, и металлические пластины, размещенные во внутренних тканевых карманах, и содержащем климатический амортизационный подпор, чехол спинки имеет 2 73762011.06.30 вырез в области шеи и соединен с чехлом полочки в плечевой области с помощью текстильной эластичной ленты, а в поясничной области - с помощью текстильных застежек. Эти застежки нашиты с напуском на клапана, присоединенные посредством эластичной ленты к чехлу спинки, и чехол полочки. При этом эластичные ленты в плечевой области вшиты между слоями чехлов спинки и полочки, а в поясничной области - между слоями чехла спинки и слоями клапанов. Кроме того, многослойные тканевые бронепанели выполнены таким образом, что каждый последующий слой ткани, начиная от внутренней части бронежилета, имеет несколько меньшие размеры, чем предыдущий, в результате чего образован плавный переход по толщине тканевых бронепанелей. А тканевый карман представляет собой дополнительный слой баллистической ткани, которая верхним концом пришита к бронепанели, а нижним, подогнутым в сторону бронепанели, - присоединена к тканевой бронепанели с помощью текстильной застежки. При этом климатический амортизационный подпор выполнен из сетчатой ткани объемного плетения. Устройство бронежилета иллюстрируется с помощью 4 рисунков. На фиг. 1 изображен общий вид бронежилета. Фиг. 2 показывает бронежилет в частично разобранном виде. На фиг. 3 схематически показана в разрезе периферийная часть тканевой бронепанели, а на фиг. 4 - крепление металлической пластины. Чехол полочки 1 соединен в плечевой области с чехлом спинки 2 с помощью эластичной ленты 3, при этом лента вшита одним концом между слоями чехла спинки, а вторым между слоями чехла полочки. К чехлу спинки 2 присоединены клапаны 5 на эластичной ленте 4, вшитой между слоями чехла спинки 2 и клапанов 5. На клапана 5 нашита с напуском одна из двух лент 6 текстильной застежки, а вторая лента 7 пришита к чехлу полочки. Указанный напуск позволяет сделать плавнее переход по толщине в поясничной зоне соединения чехлов полочки и спинки. В шейной области чехла спинки 2 имеется вырез 8,предназначенный для предотвращения образования гофров в этом месте при эксплуатации бронежилета. На фиг. 2 показаны не все комплектующие бронежилета. Так как чехлы полочки и спинки оснащаются аналогично, то какие-то элементы показаны для спинки, а какие-то для полочки. В нижней части чехлов имеются прорези 9, которые закрываются с помощью текстильных застежек (на рисунках не показаны), в результате чего каждый из чехлов образует один большой карман. Наполнение таких карманов показано в нижней правой части фиг. 2, где показаны послойные частичные вырывы. Элементы наполнения чехлов расположены в следующем порядке, начиная с внешней стороны бронежилета. Сразу за наружной оболочкой чехла находится тканевый бронепакет 10. За ним следует металлическая пластина 11, выгнутая по форме грудной клетки или спины человека. Далее помещен отдельный лист баллистической ткани 12, а за ним амортизационный пакет ткани 13, предназначенный для смягчения ударных нагрузок. Поверх внутренней поверхности чехлов расположен климатический амортизационный подпор 16, выполненный из сетчатой ткани объемного плетения, который крепится к чехлу с помощью лент 14 и 15, образующих текстильную застежку. Тканевый бронепакет 10 выполнен таким образом, что каждый последующий слой баллистической ткани, начиная с наружного, имеет меньшие размеры, чем предыдущий. Последний слой имеет размеры первого слоя, и весь пакет прошит по контуру швом 17. В результате образован плавный переход толщины бронепакета (см. фиг. 3). Крепление металлической пластины изображено на фиг. 4. К тканевому бронепакету 10, который прикреплен к чехлу тканевой застежкой (на рисунках она не показана), в верхней его части пришит отдельный лист баллистической ткани 12. Между этим листом и бронепакетом помещена металлическая пластина 11, а лист 12 загнут в сторону бронепакета и прикреплен к нему с помощью текстильной застежки 18, одна из лент которой 73762011.06.30 пришита к листу, а вторая - к бронепакету. Такое крепление металлической пластины повышает оперативность эксплуатации бронежилета и уменьшает его общую толщину. Бронежилет используется следующим образом его надевают под верхнюю одежду и соединяют ленты 6 и 7 текстильной застежки. В случае необходимости можно легко удалить металлические пластины 11. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
