Бронежилет

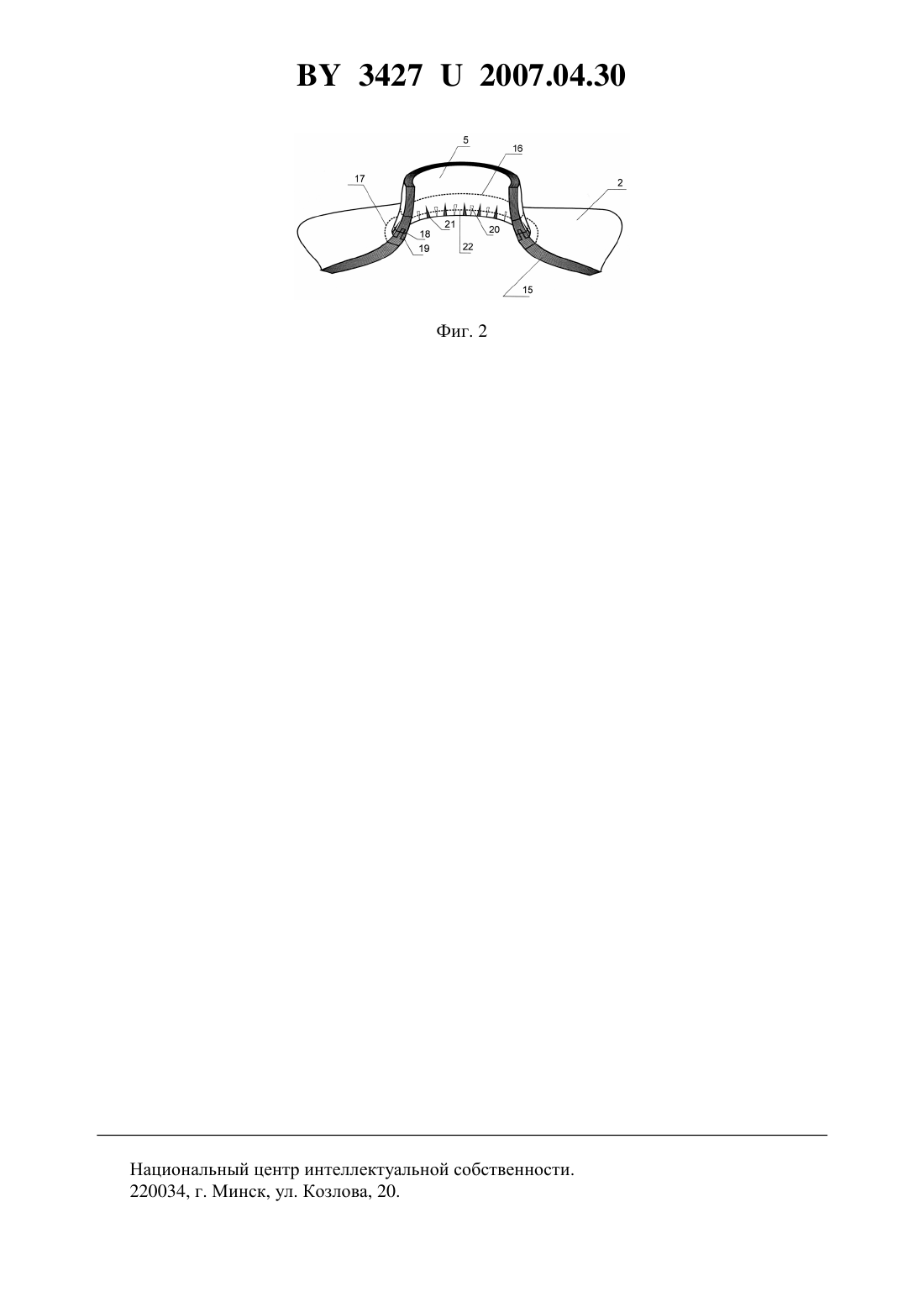

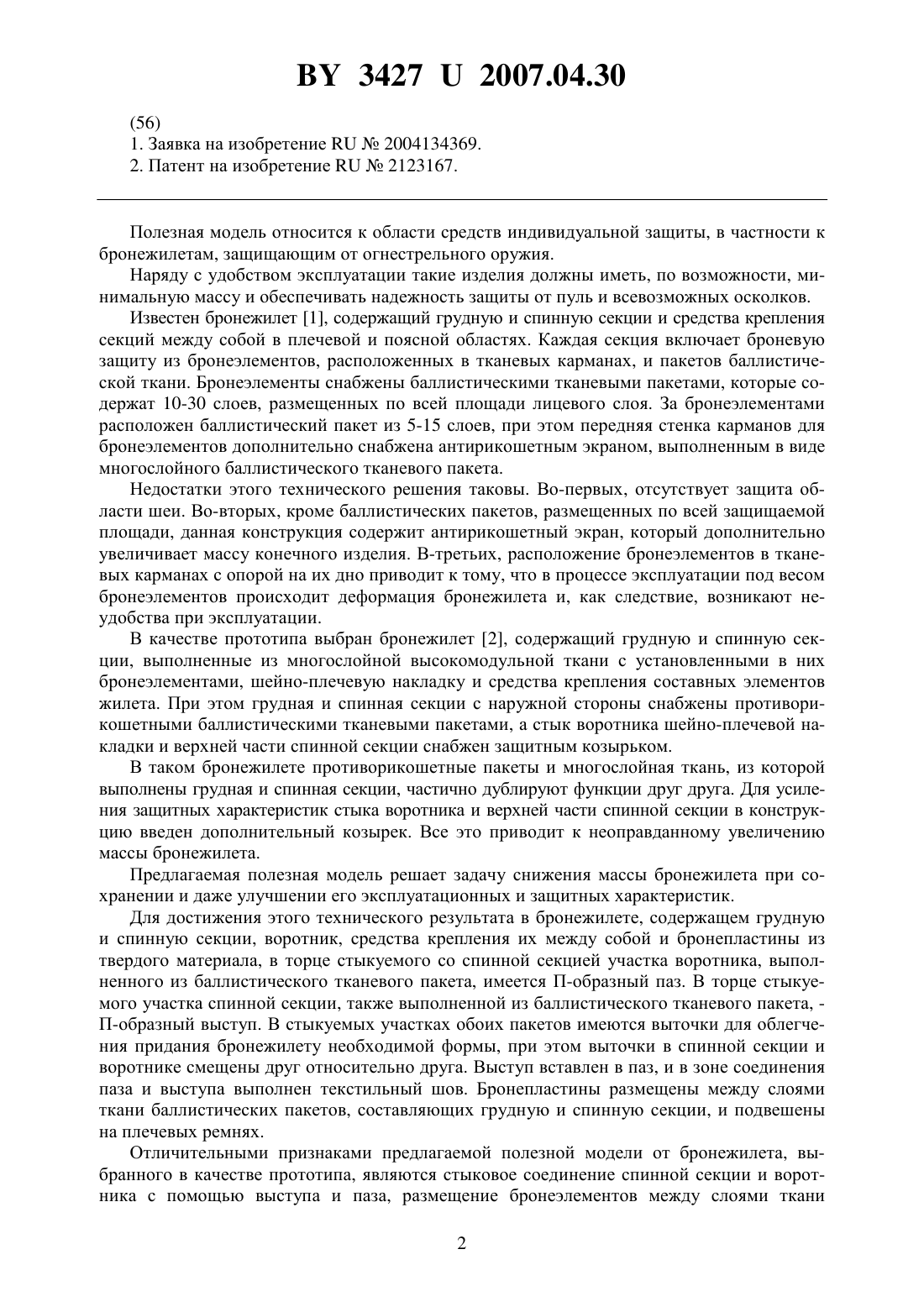

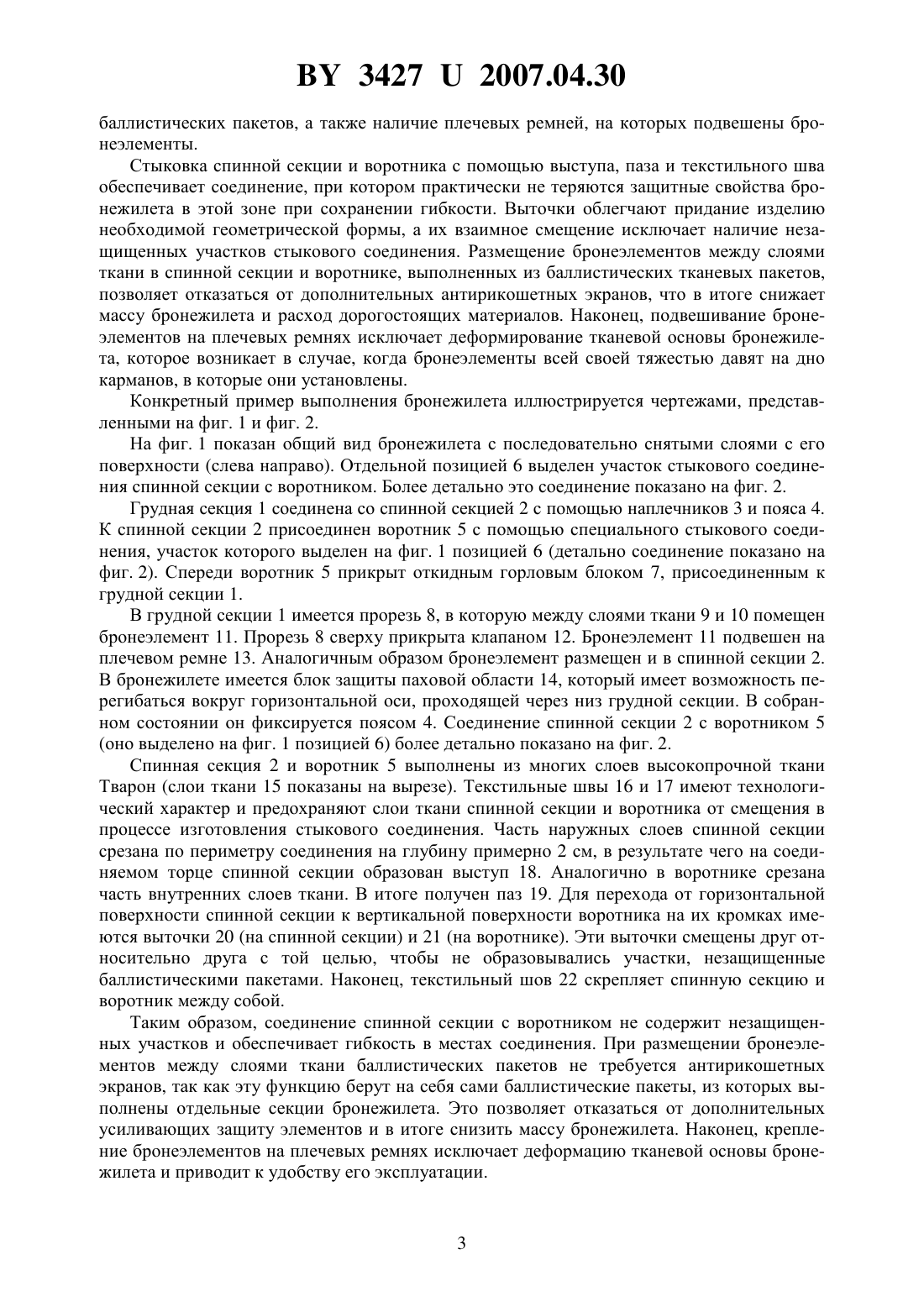

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское унитарное предприятие Техномаг(72) Авторы Дик Виктор Николаевич Попова Ирина Петровна Орлова Людмила Анатольевна(73) Патентообладатель Научно-производственное республиканское унитарное предприятие Техномаг(57) Бронежилет, содержащий грудную и спинную секции, воротник, средства крепления их между собой и бронепластины из твердого материала, отличающийся тем, что в торце стыкуемого со спинной секцией участка воротника, выполненного из баллистического тканевого пакета, имеется П-образный паз, в торце стыкуемого участка спинной секции,также выполненной из баллистического тканевого пакета, - П-образный выступ, в стыкуемых участках обоих пакетов имеются выточки для придания бронежилету необходимой формы, при этом выточки в спинной секции и воротнике смещены друг относительно друга, выступ вставлен в паз, и в зоне соединения паза и выступа выполнен текстильный шов, бронепластины размещены между слоями ткани баллистических пакетов, составляющих грудную и спинную секции, и подвешены на плечевых ремнях.(56) 1. Заявка на изобретение 2004134369. 2. Патент на изобретение 2123167. Полезная модель относится к области средств индивидуальной защиты, в частности к бронежилетам, защищающим от огнестрельного оружия. Наряду с удобством эксплуатации такие изделия должны иметь, по возможности, минимальную массу и обеспечивать надежность защиты от пуль и всевозможных осколков. Известен бронежилет 1, содержащий грудную и спинную секции и средства крепления секций между собой в плечевой и поясной областях. Каждая секция включает броневую защиту из бронеэлементов, расположенных в тканевых карманах, и пакетов баллистической ткани. Бронеэлементы снабжены баллистическими тканевыми пакетами, которые содержат 10-30 слоев, размещенных по всей площади лицевого слоя. За бронеэлементами расположен баллистический пакет из 5-15 слоев, при этом передняя стенка карманов для бронеэлементов дополнительно снабжена антирикошетным экраном, выполненным в виде многослойного баллистического тканевого пакета. Недостатки этого технического решения таковы. Во-первых, отсутствует защита области шеи. Во-вторых, кроме баллистических пакетов, размещенных по всей защищаемой площади, данная конструкция содержит антирикошетный экран, который дополнительно увеличивает массу конечного изделия. В-третьих, расположение бронеэлементов в тканевых карманах с опорой на их дно приводит к тому, что в процессе эксплуатации под весом бронеэлементов происходит деформация бронежилета и, как следствие, возникают неудобства при эксплуатации. В качестве прототипа выбран бронежилет 2, содержащий грудную и спинную секции, выполненные из многослойной высокомодульной ткани с установленными в них бронеэлементами, шейно-плечевую накладку и средства крепления составных элементов жилета. При этом грудная и спинная секции с наружной стороны снабжены противорикошетными баллистическими тканевыми пакетами, а стык воротника шейно-плечевой накладки и верхней части спинной секции снабжен защитным козырьком. В таком бронежилете противорикошетные пакеты и многослойная ткань, из которой выполнены грудная и спинная секции, частично дублируют функции друг друга. Для усиления защитных характеристик стыка воротника и верхней части спинной секции в конструкцию введен дополнительный козырек. Все это приводит к неоправданному увеличению массы бронежилета. Предлагаемая полезная модель решает задачу снижения массы бронежилета при сохранении и даже улучшении его эксплуатационных и защитных характеристик. Для достижения этого технического результата в бронежилете, содержащем грудную и спинную секции, воротник, средства крепления их между собой и бронепластины из твердого материала, в торце стыкуемого со спинной секцией участка воротника, выполненного из баллистического тканевого пакета, имеется П-образный паз. В торце стыкуемого участка спинной секции, также выполненной из баллистического тканевого пакета, П-образный выступ. В стыкуемых участках обоих пакетов имеются выточки для облегчения придания бронежилету необходимой формы, при этом выточки в спинной секции и воротнике смещены друг относительно друга. Выступ вставлен в паз, и в зоне соединения паза и выступа выполнен текстильный шов. Бронепластины размещены между слоями ткани баллистических пакетов, составляющих грудную и спинную секции, и подвешены на плечевых ремнях. Отличительными признаками предлагаемой полезной модели от бронежилета, выбранного в качестве прототипа, являются стыковое соединение спинной секции и воротника с помощью выступа и паза, размещение бронеэлементов между слоями ткани 2 34272007.04.30 баллистических пакетов, а также наличие плечевых ремней, на которых подвешены бронеэлементы. Стыковка спинной секции и воротника с помощью выступа, паза и текстильного шва обеспечивает соединение, при котором практически не теряются защитные свойства бронежилета в этой зоне при сохранении гибкости. Выточки облегчают придание изделию необходимой геометрической формы, а их взаимное смещение исключает наличие незащищенных участков стыкового соединения. Размещение бронеэлементов между слоями ткани в спинной секции и воротнике, выполненных из баллистических тканевых пакетов,позволяет отказаться от дополнительных антирикошетных экранов, что в итоге снижает массу бронежилета и расход дорогостоящих материалов. Наконец, подвешивание бронеэлементов на плечевых ремнях исключает деформирование тканевой основы бронежилета, которое возникает в случае, когда бронеэлементы всей своей тяжестью давятна дно карманов, в которые они установлены. Конкретный пример выполнения бронежилета иллюстрируется чертежами, представленными на фиг. 1 и фиг. 2. На фиг. 1 показан общий вид бронежилета с последовательно снятыми слоями с его поверхности (слева направо). Отдельной позицией 6 выделен участок стыкового соединения спинной секции с воротником. Более детально это соединение показано на фиг. 2. Грудная секция 1 соединена со спинной секцией 2 с помощью наплечников 3 и пояса 4. К спинной секции 2 присоединен воротник 5 с помощью специального стыкового соединения, участок которого выделен на фиг. 1 позицией 6 (детально соединение показано на фиг. 2). Спереди воротник 5 прикрыт откидным горловым блоком 7, присоединенным к грудной секции 1. В грудной секции 1 имеется прорезь 8, в которую между слоями ткани 9 и 10 помещен бронеэлемент 11. Прорезь 8 сверху прикрыта клапаном 12. Бронеэлемент 11 подвешен на плечевом ремне 13. Аналогичным образом бронеэлемент размещен и в спинной секции 2. В бронежилете имеется блок защиты паховой области 14, который имеет возможность перегибаться вокруг горизонтальной оси, проходящей через низ грудной секции. В собранном состоянии он фиксируется поясом 4. Соединение спинной секции 2 с воротником 5(оно выделено на фиг. 1 позицией 6) более детально показано на фиг. 2. Спинная секция 2 и воротник 5 выполнены из многих слоев высокопрочной ткани Тварон (слои ткани 15 показаны на вырезе). Текстильные швы 16 и 17 имеют технологический характер и предохраняют слои ткани спинной секции и воротника от смещения в процессе изготовления стыкового соединения. Часть наружных слоев спинной секции срезана по периметру соединения на глубину примерно 2 см, в результате чего на соединяемом торце спинной секции образован выступ 18. Аналогично в воротнике срезана часть внутренних слоев ткани. В итоге получен паз 19. Для перехода от горизонтальной поверхности спинной секции к вертикальной поверхности воротника на их кромках имеются выточки 20 (на спинной секции) и 21 (на воротнике). Эти выточки смещены друг относительно друга с той целью, чтобы не образовывались участки, незащищенные баллистическими пакетами. Наконец, текстильный шов 22 скрепляет спинную секцию и воротник между собой. Таким образом, соединение спинной секции с воротником не содержит незащищенных участков и обеспечивает гибкость в местах соединения. При размещении бронеэлементов между слоями ткани баллистических пакетов не требуется антирикошетных экранов, так как эту функцию берут на себя сами баллистические пакеты, из которых выполнены отдельные секции бронежилета. Это позволяет отказаться от дополнительных усиливающих защиту элементов и в итоге снизить массу бронежилета. Наконец, крепление бронеэлементов на плечевых ремнях исключает деформацию тканевой основы бронежилета и приводит к удобству его эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
