Рабочий орган культиватора

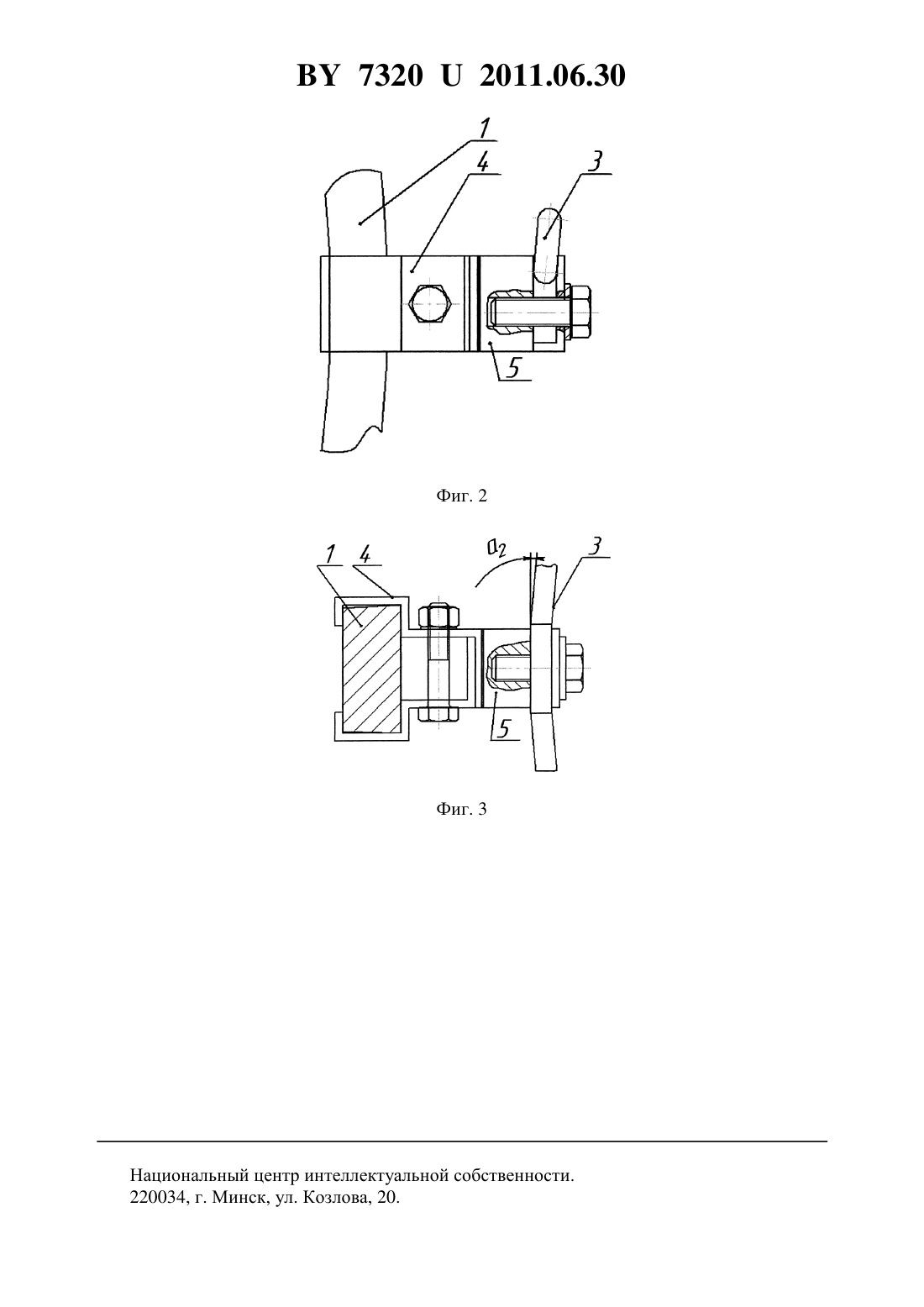

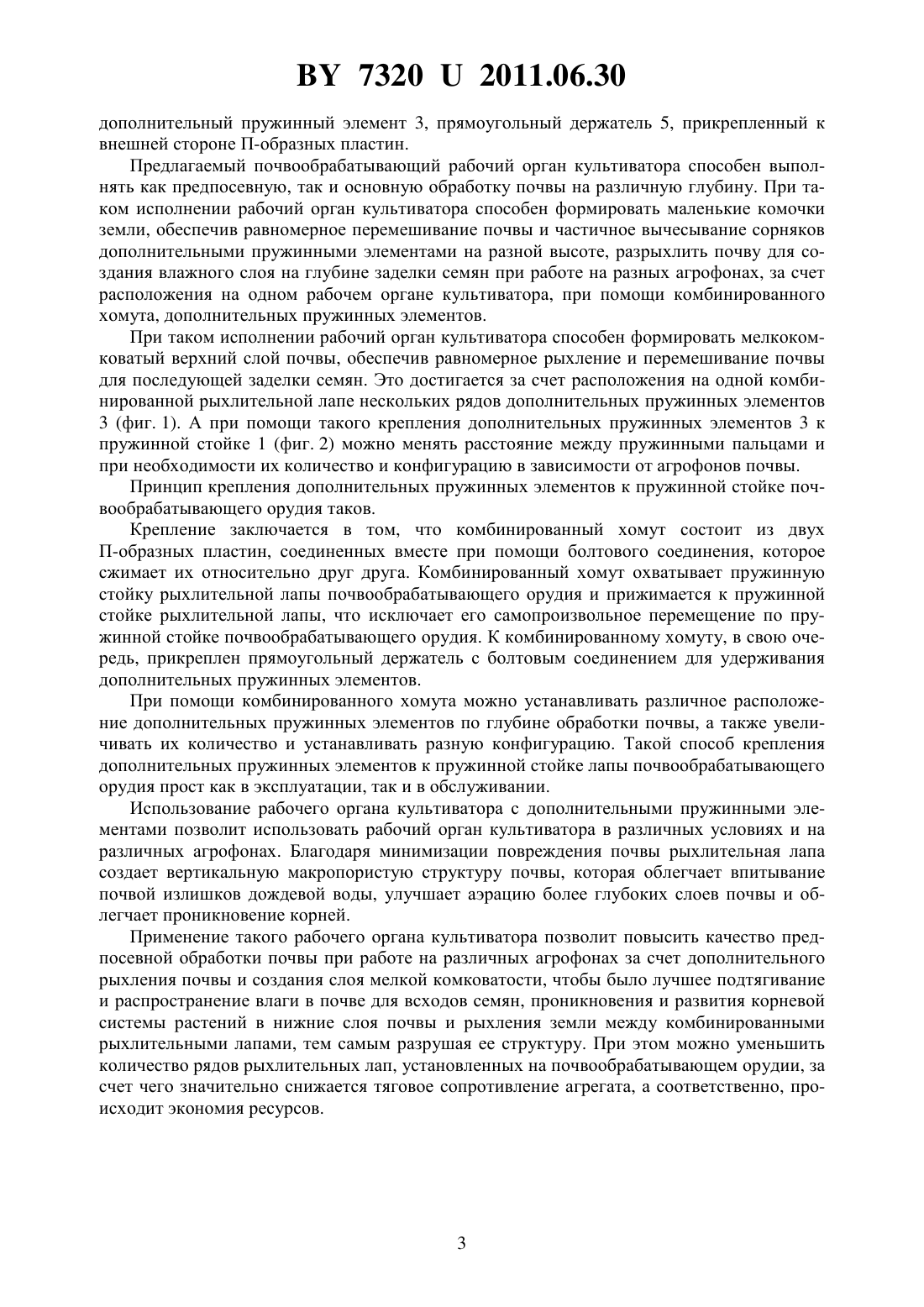

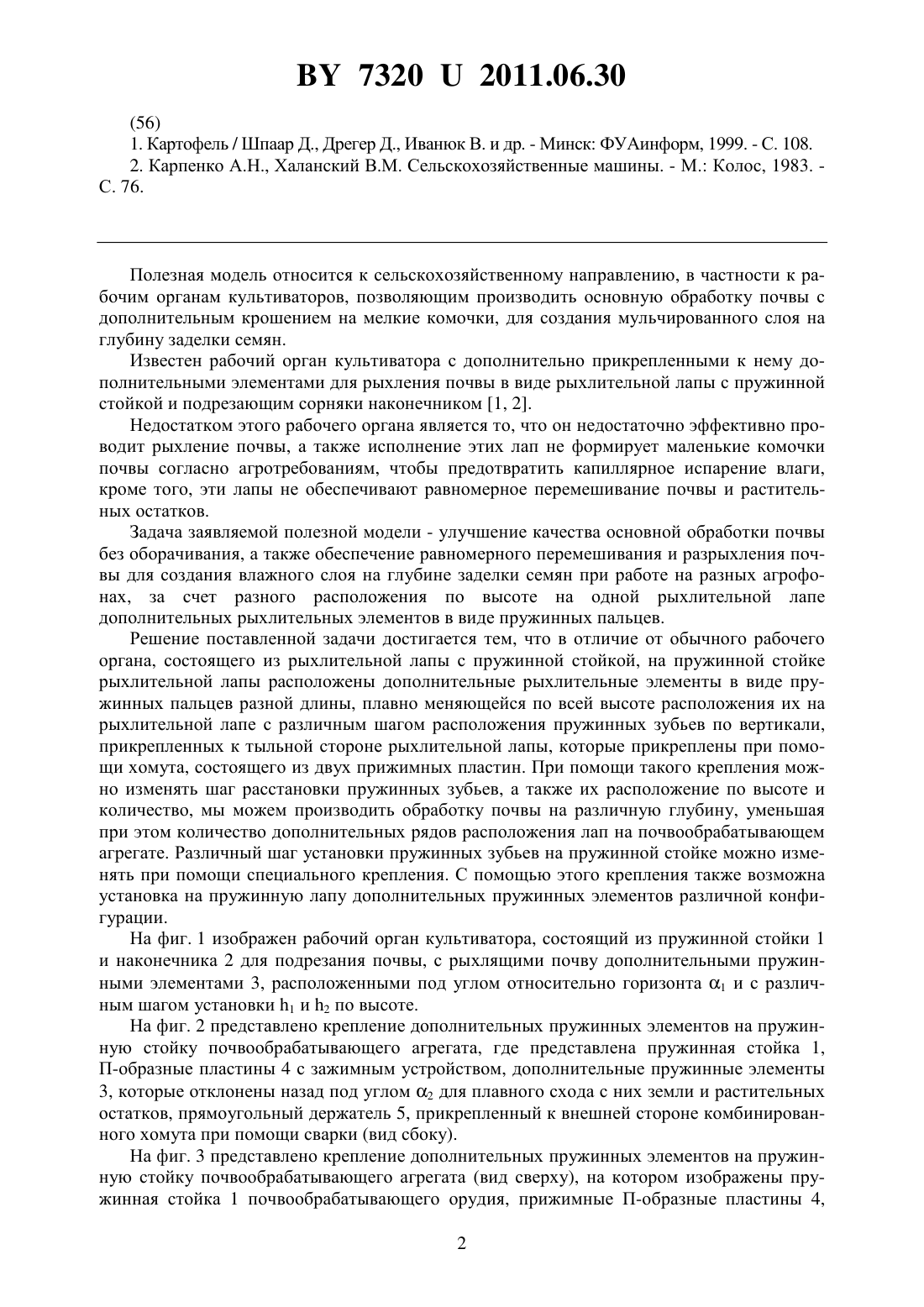

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Клименко Владимир Иванович Петровец Владимир Романович Самсонов Виталий Леонидович Дудко Николай Иванович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Рабочий орган культиватора, включающий пружинную стойку с наконечником и болтами крепления дополнительных рыхлительных элементов, а также крепления стойки к раме почвообрабатывающего орудия, отличающийся тем, что дополнительные элементы в виде пружинных пальцев крепятся на пружинную рыхлительную лапу с помощью комбинированного хомута, состоящего из двух отдельных П-образных пластин с зажимным устройством с тыльной стороны лапы и прикрепленным к нему прямоугольным держателем в горизонтальной плоскости, в котором имеется отверстие для фиксации дополнительных элементов болтом. Полезная модель относится к сельскохозяйственному направлению, в частности к рабочим органам культиваторов, позволяющим производить основную обработку почвы с дополнительным крошением на мелкие комочки, для создания мульчированного слоя на глубину заделки семян. Известен рабочий орган культиватора с дополнительно прикрепленными к нему дополнительными элементами для рыхления почвы в виде рыхлительной лапы с пружинной стойкой и подрезающим сорняки наконечником 1, 2. Недостатком этого рабочего органа является то, что он недостаточно эффективно проводит рыхление почвы, а также исполнение этих лап не формирует маленькие комочки почвы согласно агротребованиям, чтобы предотвратить капиллярное испарение влаги,кроме того, эти лапы не обеспечивают равномерное перемешивание почвы и растительных остатков. Задача заявляемой полезной модели - улучшение качества основной обработки почвы без оборачивания, а также обеспечение равномерного перемешивания и разрыхления почвы для создания влажного слоя на глубине заделки семян при работе на разных агрофонах, за счет разного расположения по высоте на одной рыхлительной лапе дополнительных рыхлительных элементов в виде пружинных пальцев. Решение поставленной задачи достигается тем, что в отличие от обычного рабочего органа, состоящего из рыхлительной лапы с пружинной стойкой, на пружинной стойке рыхлительной лапы расположены дополнительные рыхлительные элементы в виде пружинных пальцев разной длины, плавно меняющейся по всей высоте расположения их на рыхлительной лапе с различным шагом расположения пружинных зубьев по вертикали,прикрепленных к тыльной стороне рыхлительной лапы, которые прикреплены при помощи хомута, состоящего из двух прижимных пластин. При помощи такого крепления можно изменять шаг расстановки пружинных зубьев, а также их расположение по высоте и количество, мы можем производить обработку почвы на различную глубину, уменьшая при этом количество дополнительных рядов расположения лап на почвообрабатывающем агрегате. Различный шаг установки пружинных зубьев на пружинной стойке можно изменять при помощи специального крепления. С помощью этого крепления также возможна установка на пружинную лапу дополнительных пружинных элементов различной конфигурации. На фиг. 1 изображен рабочий орган культиватора, состоящий из пружинной стойки 1 и наконечника 2 для подрезания почвы, с рыхлящими почву дополнительными пружинными элементами 3, расположенными под углом относительно горизонта 1 и с различным шагом установки 1 и 2 по высоте. На фиг. 2 представлено крепление дополнительных пружинных элементов на пружинную стойку почвообрабатывающего агрегата, где представлена пружинная стойка 1,П-образные пластины 4 с зажимным устройством, дополнительные пружинные элементы 3, которые отклонены назад под углом 2 для плавного схода с них земли и растительных остатков, прямоугольный держатель 5, прикрепленный к внешней стороне комбинированного хомута при помощи сварки (вид сбоку). На фиг. 3 представлено крепление дополнительных пружинных элементов на пружинную стойку почвообрабатывающего агрегата (вид сверху), на котором изображены пружинная стойка 1 почвообрабатывающего орудия, прижимные П-образные пластины 4,2 73202011.06.30 дополнительный пружинный элемент 3, прямоугольный держатель 5, прикрепленный к внешней стороне П-образных пластин. Предлагаемый почвообрабатывающий рабочий орган культиватора способен выполнять как предпосевную, так и основную обработку почвы на различную глубину. При таком исполнении рабочий орган культиватора способен формировать маленькие комочки земли, обеспечив равномерное перемешивание почвы и частичное вычесывание сорняков дополнительными пружинными элементами на разной высоте, разрыхлить почву для создания влажного слоя на глубине заделки семян при работе на разных агрофонах, за счет расположения на одном рабочем органе культиватора, при помощи комбинированного хомута, дополнительных пружинных элементов. При таком исполнении рабочий орган культиватора способен формировать мелкокомковатый верхний слой почвы, обеспечив равномерное рыхление и перемешивание почвы для последующей заделки семян. Это достигается за счет расположения на одной комбинированной рыхлительной лапе нескольких рядов дополнительных пружинных элементов 3 (фиг. 1). А при помощи такого крепления дополнительных пружинных элементов 3 к пружинной стойке 1 (фиг. 2) можно менять расстояние между пружинными пальцами и при необходимости их количество и конфигурацию в зависимости от агрофонов почвы. Принцип крепления дополнительных пружинных элементов к пружинной стойке почвообрабатывающего орудия таков. Крепление заключается в том, что комбинированный хомут состоит из двух П-образных пластин, соединенных вместе при помощи болтового соединения, которое сжимает их относительно друг друга. Комбинированный хомут охватывает пружинную стойку рыхлительной лапы почвообрабатывающего орудия и прижимается к пружинной стойке рыхлительной лапы, что исключает его самопроизвольное перемещение по пружинной стойке почвообрабатывающего орудия. К комбинированному хомуту, в свою очередь, прикреплен прямоугольный держатель с болтовым соединением для удерживания дополнительных пружинных элементов. При помощи комбинированного хомута можно устанавливать различное расположение дополнительных пружинных элементов по глубине обработки почвы, а также увеличивать их количество и устанавливать разную конфигурацию. Такой способ крепления дополнительных пружинных элементов к пружинной стойке лапы почвообрабатывающего орудия прост как в эксплуатации, так и в обслуживании. Использование рабочего органа культиватора с дополнительными пружинными элементами позволит использовать рабочий орган культиватора в различных условиях и на различных агрофонах. Благодаря минимизации повреждения почвы рыхлительная лапа создает вертикальную макропористую структуру почвы, которая облегчает впитывание почвой излишков дождевой воды, улучшает аэрацию более глубоких слоев почвы и облегчает проникновение корней. Применение такого рабочего органа культиватора позволит повысить качество предпосевной обработки почвы при работе на различных агрофонах за счет дополнительного рыхления почвы и создания слоя мелкой комковатости, чтобы было лучшее подтягивание и распространение влаги в почве для всходов семян, проникновения и развития корневой системы растений в нижние слоя почвы и рыхления земли между комбинированными рыхлительными лапами, тем самым разрушая ее структуру. При этом можно уменьшить количество рядов рыхлительных лап, установленных на почвообрабатывающем орудии, за счет чего значительно снижается тяговое сопротивление агрегата, а соответственно, происходит экономия ресурсов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
