Раздатчик-смеситель кормов

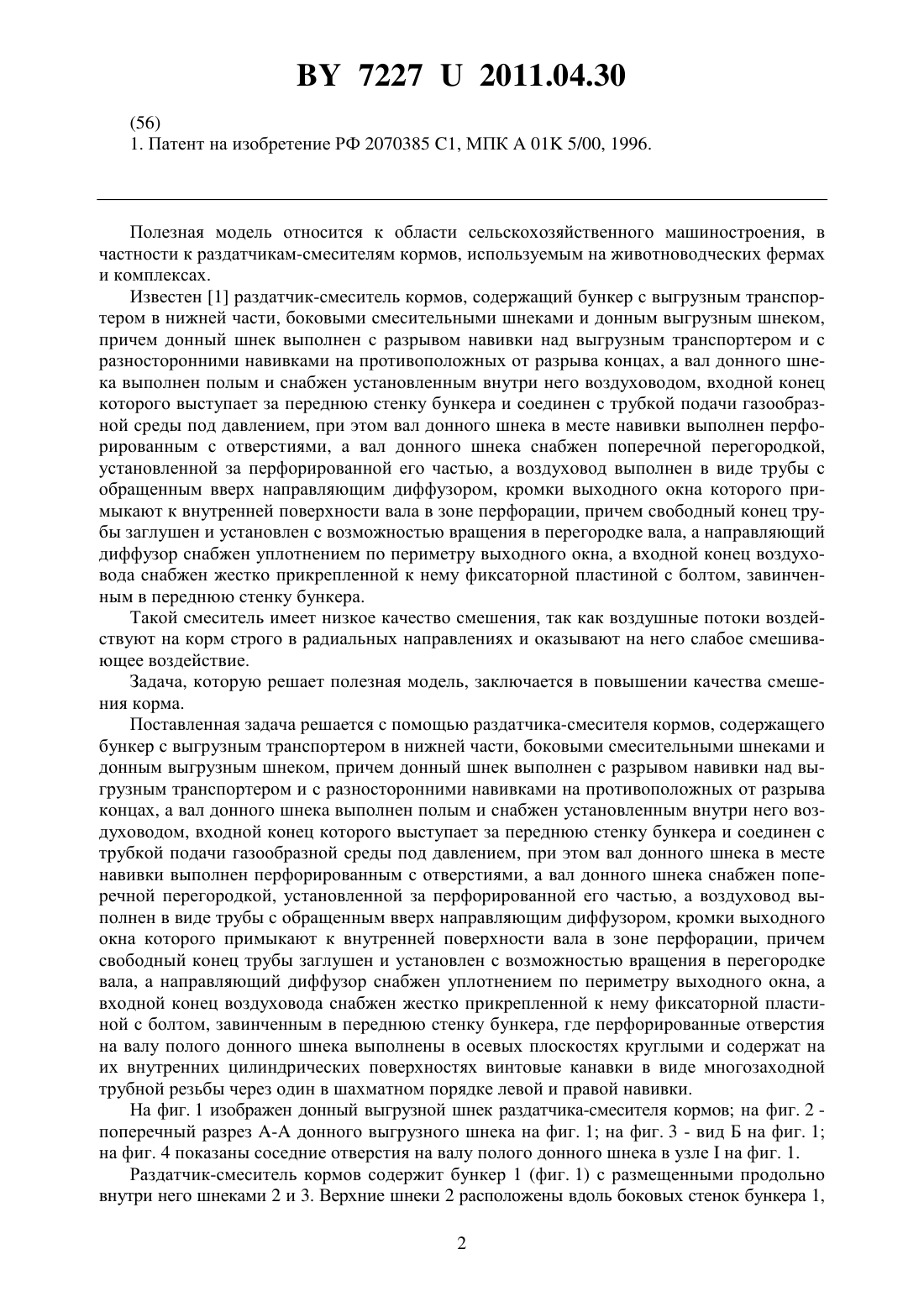

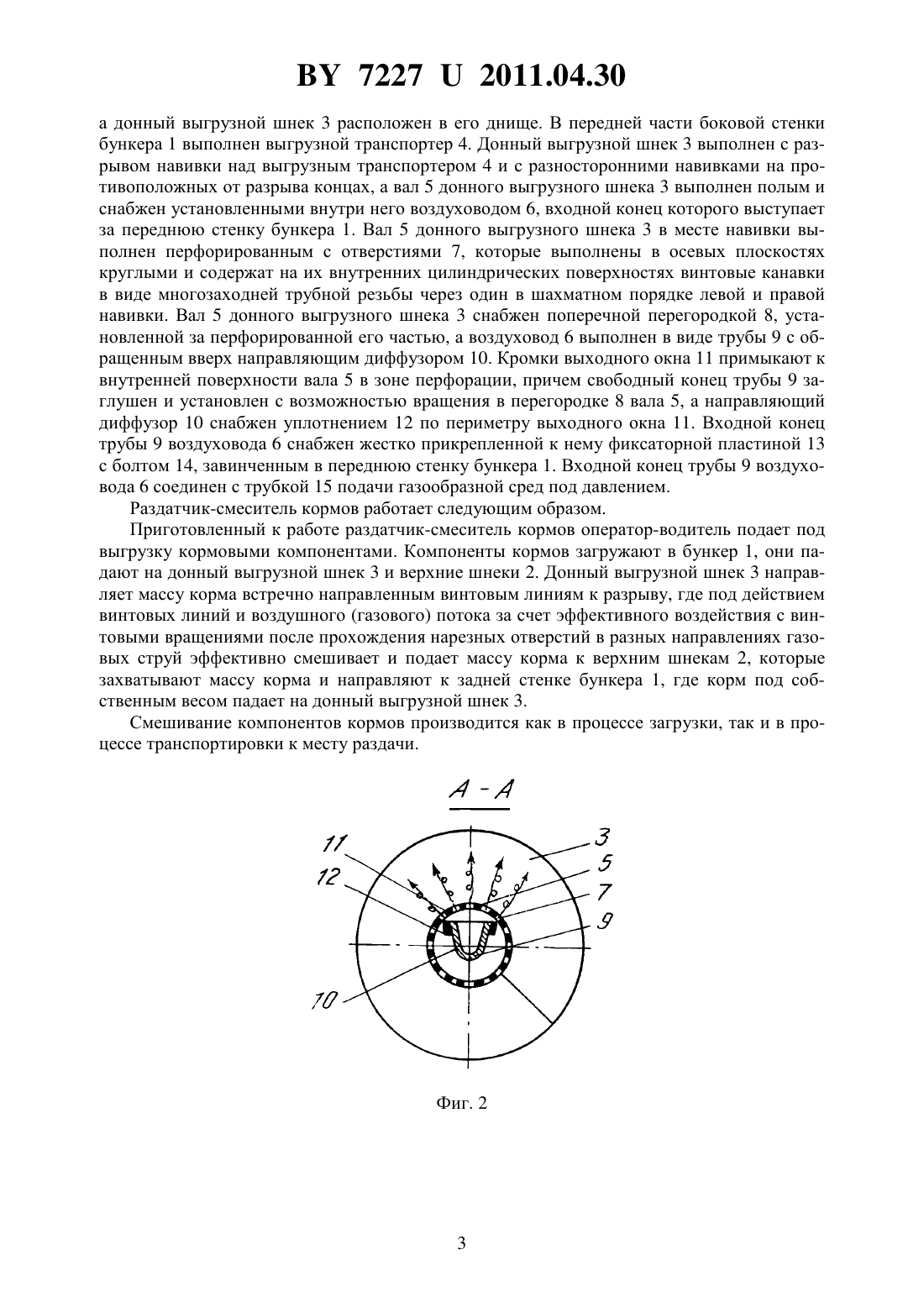

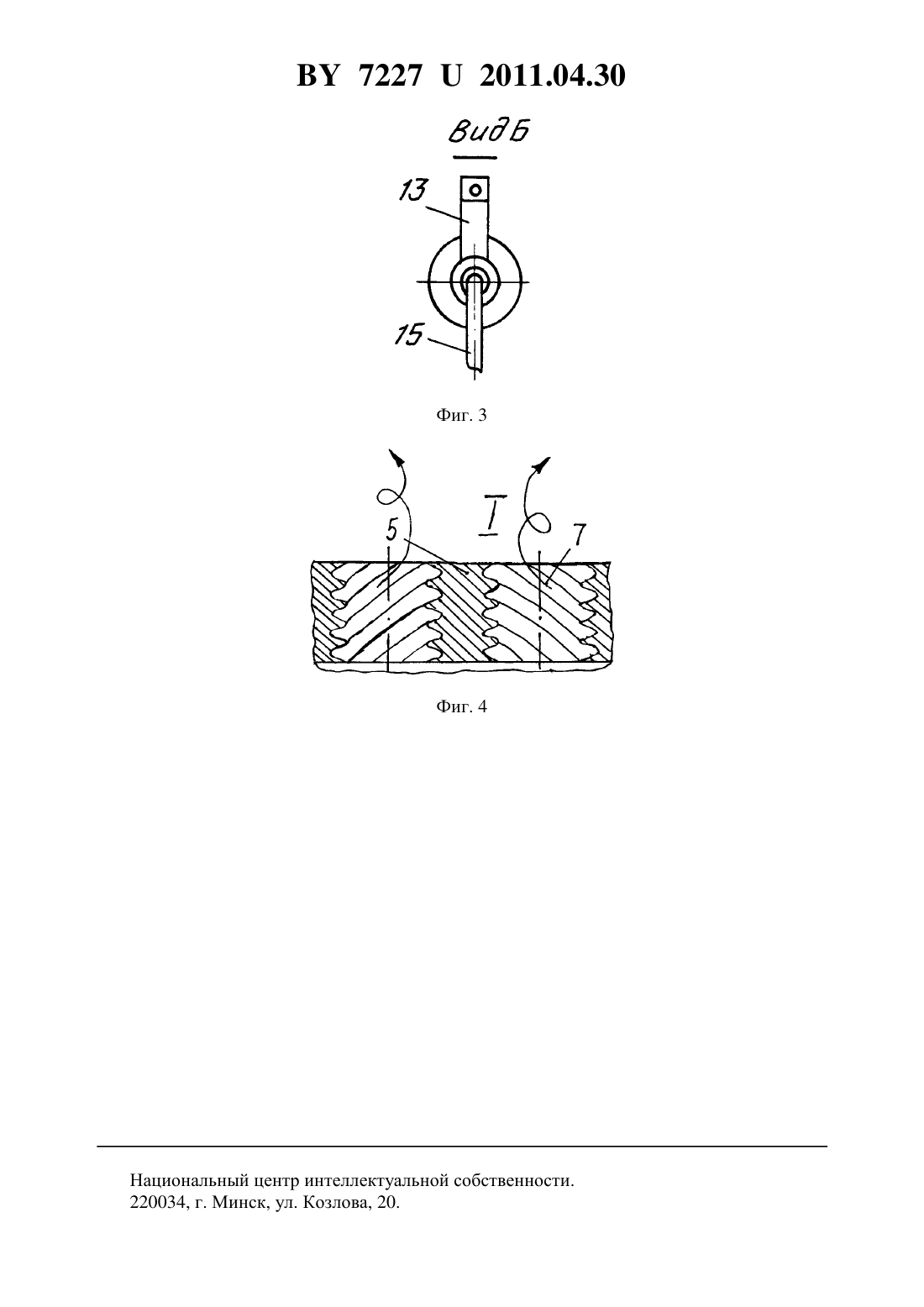

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Михаил Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Раздатчик-смеситель кормов, содержащий бункер с выгрузным транспортером в нижней части, боковыми смесительными шнеками и донным выгрузным шнеком, причем донный шнек выполнен с разрывом навивки над выгрузным транспортером и с разносторонними навивками на противоположных от разрыва концах, а вал донного шнека выполнен полым и снабжен установленным внутри него воздуховодом, входной конец которого выступает за переднюю стенку бункера и соединен с трубкой подачи газообразной среды под давлением, при этом вал донного шнека в месте навивки выполнен перфорированным с отверстиями, а вал донного шнека снабжен поперечной перегородкой, установленной за перфорированной его частью, а воздуховод выполнен в виде трубы с обращенным вверх направляющим диффузором, кромки выходного окна которого примыкают к внутренней поверхности вала в зоне перфорации, причем свободный конец трубы заглушен и установлен с возможностью вращения в перегородке вала, а направляющий диффузор снабжен уплотнением по периметру выходного окна, а входной конец воздуховода снабжен жестко прикрепленной к нему фиксаторной пластиной с болтом, завинченным в переднюю стенку бункера, отличающийся тем, что перфорированные отверстия на валу полого донного шнека выполнены в осевых плоскостях круглыми и содержат на их внутренних цилиндрических поверхностях винтовые канавки в виде многозаходной трубной резьбы через один в шахматном порядке левой и правой навивки.(56) 1. Патент на изобретение РФ 2070385 1, МПК 01 5/00, 1996. Полезная модель относится к области сельскохозяйственного машиностроения, в частности к раздатчикам-смесителям кормов, используемым на животноводческих фермах и комплексах. Известен 1 раздатчик-смеситель кормов, содержащий бункер с выгрузным транспортером в нижней части, боковыми смесительными шнеками и донным выгрузным шнеком,причем донный шнек выполнен с разрывом навивки над выгрузным транспортером и с разносторонними навивками на противоположных от разрыва концах, а вал донного шнека выполнен полым и снабжен установленным внутри него воздуховодом, входной конец которого выступает за переднюю стенку бункера и соединен с трубкой подачи газообразной среды под давлением, при этом вал донного шнека в месте навивки выполнен перфорированным с отверстиями, а вал донного шнека снабжен поперечной перегородкой,установленной за перфорированной его частью, а воздуховод выполнен в виде трубы с обращенным вверх направляющим диффузором, кромки выходного окна которого примыкают к внутренней поверхности вала в зоне перфорации, причем свободный конец трубы заглушен и установлен с возможностью вращения в перегородке вала, а направляющий диффузор снабжен уплотнением по периметру выходного окна, а входной конец воздуховода снабжен жестко прикрепленной к нему фиксаторной пластиной с болтом, завинченным в переднюю стенку бункера. Такой смеситель имеет низкое качество смешения, так как воздушные потоки воздействуют на корм строго в радиальных направлениях и оказывают на него слабое смешивающее воздействие. Задача, которую решает полезная модель, заключается в повышении качества смешения корма. Поставленная задача решается с помощью раздатчика-смесителя кормов, содержащего бункер с выгрузным транспортером в нижней части, боковыми смесительными шнеками и донным выгрузным шнеком, причем донный шнек выполнен с разрывом навивки над выгрузным транспортером и с разносторонними навивками на противоположных от разрыва концах, а вал донного шнека выполнен полым и снабжен установленным внутри него воздуховодом, входной конец которого выступает за переднюю стенку бункера и соединен с трубкой подачи газообразной среды под давлением, при этом вал донного шнека в месте навивки выполнен перфорированным с отверстиями, а вал донного шнека снабжен поперечной перегородкой, установленной за перфорированной его частью, а воздуховод выполнен в виде трубы с обращенным вверх направляющим диффузором, кромки выходного окна которого примыкают к внутренней поверхности вала в зоне перфорации, причем свободный конец трубы заглушен и установлен с возможностью вращения в перегородке вала, а направляющий диффузор снабжен уплотнением по периметру выходного окна, а входной конец воздуховода снабжен жестко прикрепленной к нему фиксаторной пластиной с болтом, завинченным в переднюю стенку бункера, где перфорированные отверстия на валу полого донного шнека выполнены в осевых плоскостях круглыми и содержат на их внутренних цилиндрических поверхностях винтовые канавки в виде многозаходной трубной резьбы через один в шахматном порядке левой и правой навивки. На фиг. 1 изображен донный выгрузной шнек раздатчика-смесителя кормов на фиг. 2 поперечный разрез - донного выгрузного шнека на фиг. 1 на фиг. 3 - вид Б на фиг. 1 на фиг. 4 показаны соседние отверстия на валу полого донного шнека в узлена фиг. 1. Раздатчик-смеситель кормов содержит бункер 1 (фиг. 1) с размещенными продольно внутри него шнеками 2 и 3. Верхние шнеки 2 расположены вдоль боковых стенок бункера 1,2 72272011.04.30 а донный выгрузной шнек 3 расположен в его днище. В передней части боковой стенки бункера 1 выполнен выгрузной транспортер 4. Донный выгрузной шнек 3 выполнен с разрывом навивки над выгрузным транспортером 4 и с разносторонними навивками на противоположных от разрыва концах, а вал 5 донного выгрузного шнека 3 выполнен полым и снабжен установленными внутри него воздуховодом 6, входной конец которого выступает за переднюю стенку бункера 1. Вал 5 донного выгрузного шнека 3 в месте навивки выполнен перфорированным с отверстиями 7, которые выполнены в осевых плоскостях круглыми и содержат на их внутренних цилиндрических поверхностях винтовые канавки в виде многозаходней трубной резьбы через один в шахматном порядке левой и правой навивки. Вал 5 донного выгрузного шнека 3 снабжен поперечной перегородкой 8, установленной за перфорированной его частью, а воздуховод 6 выполнен в виде трубы 9 с обращенным вверх направляющим диффузором 10. Кромки выходного окна 11 примыкают к внутренней поверхности вала 5 в зоне перфорации, причем свободный конец трубы 9 заглушен и установлен с возможностью вращения в перегородке 8 вала 5, а направляющий диффузор 10 снабжен уплотнением 12 по периметру выходного окна 11. Входной конец трубы 9 воздуховода 6 снабжен жестко прикрепленной к нему фиксаторной пластиной 13 с болтом 14, завинченным в переднюю стенку бункера 1. Входной конец трубы 9 воздуховода 6 соединен с трубкой 15 подачи газообразной сред под давлением. Раздатчик-смеситель кормов работает следующим образом. Приготовленный к работе раздатчик-смеситель кормов оператор-водитель подает под выгрузку кормовыми компонентами. Компоненты кормов загружают в бункер 1, они падают на донный выгрузной шнек 3 и верхние шнеки 2. Донный выгрузной шнек 3 направляет массу корма встречно направленным винтовым линиям к разрыву, где под действием винтовых линий и воздушного (газового) потока за счет эффективного воздействия с винтовыми вращениями после прохождения нарезных отверстий в разных направлениях газовых струй эффективно смешивает и подает массу корма к верхним шнекам 2, которые захватывают массу корма и направляют к задней стенке бункера 1, где корм под собственным весом падает на донный выгрузной шнек 3. Смешивание компонентов кормов производится как в процессе загрузки, так и в процессе транспортировки к месту раздачи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
