Устройство контроля и управления технологическим оборудованием в функции времени

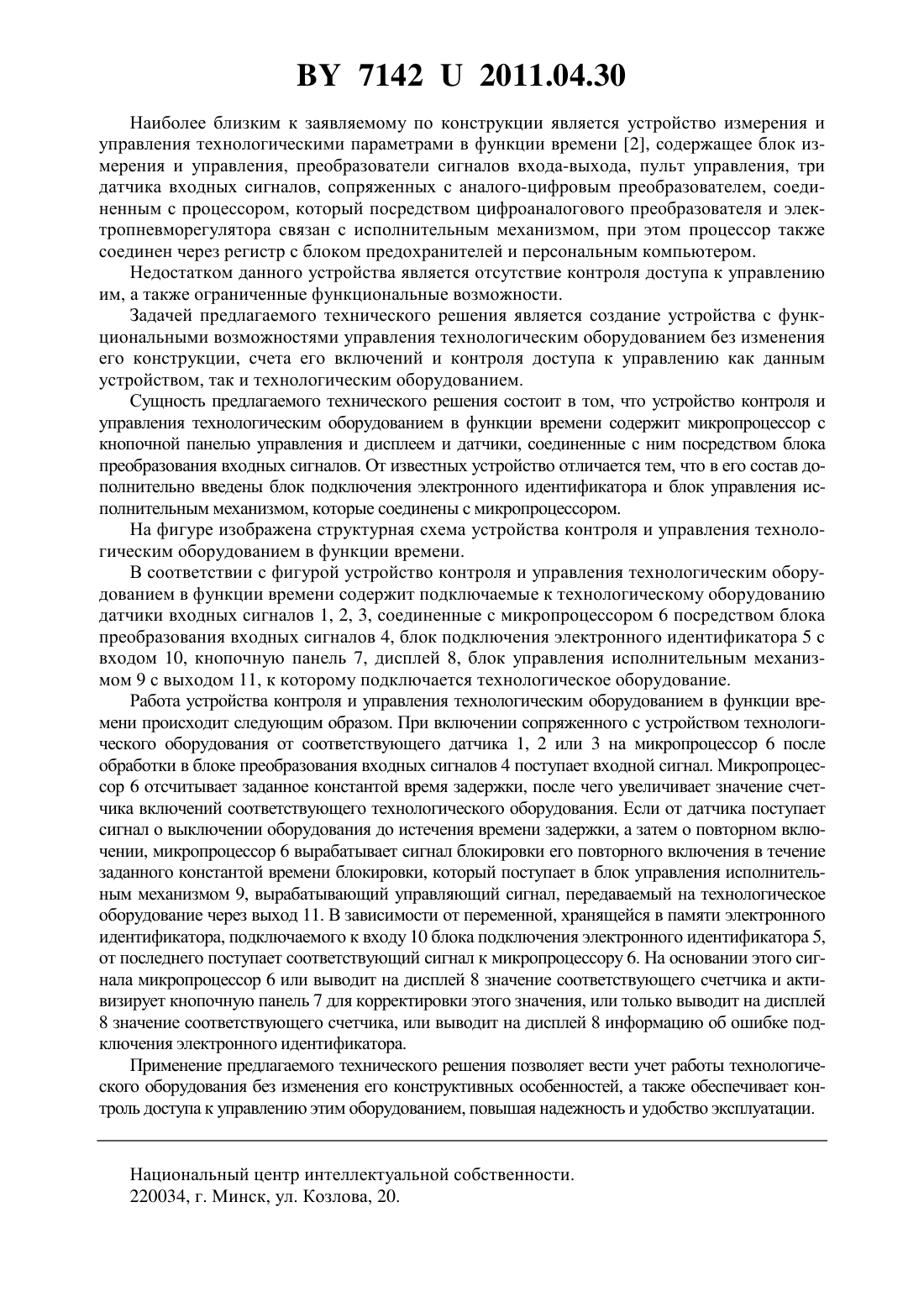

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО КОНТРОЛЯ И УПРАВЛЕНИЯ ТЕХНОЛОГИЧЕСКИМ ОБОРУДОВАНИЕМ В ФУНКЦИИ ВРЕМЕНИ(71) Заявитель Зельманский Олег Борисович(72) Автор Зельманский Олег Борисович(73) Патентообладатель Зельманский Олег Борисович(57) Устройство контроля и управления технологическим оборудованием в функции времени, содержащее микропроцессор с кнопочной панелью управления и дисплеем и датчики, соединенные с микропроцессором посредством блока преобразования входных сигналов, отличающееся тем, что дополнительно содержит блок подключения электронного идентификатора и блок управления исполнительным механизмом, подключенные к микропроцессору.(56) 1. Контрольно-измерительные приборы и средства автоматизации промышленных предприятий. ПО ОВЕН Каталог продукции, 2004. 2. Патент РБ на полезную модель 1242, МПК 06 9/12. Полезная модель относится к области вычислительной техники и может быть использована для реализации счета включений технологического оборудования и контроля доступа к управлению им без изменения его конструкции. Известен микропроцессорный счетчик СИ 8 1, содержащий реверсивный счетчик импульсов, соединенный посредством предделителя счетных сигналов с селектором входов и с выходным устройством через логическое устройство и умножитель. Для сохранения реверсивным счетчиком импульсов и счетчиком времени информации при пропадании питания между ними установлен прибор контроля питания. Недостатками микропроцессорного счетчика являются отсутствие управления доступом к значениям счетчика, ограниченные функциональные возможности и сложная структурная схема для обеспечения этих возможностей. 71422011.04.30 Наиболее близким к заявляемому по конструкции является устройство измерения и управления технологическими параметрами в функции времени 2, содержащее блок измерения и управления, преобразователи сигналов входа-выхода, пульт управления, три датчика входных сигналов, сопряженных с аналого-цифровым преобразователем, соединенным с процессором, который посредством цифроаналогового преобразователя и электропневморегулятора связан с исполнительным механизмом, при этом процессор также соединен через регистр с блоком предохранителей и персональным компьютером. Недостатком данного устройства является отсутствие контроля доступа к управлению им, а также ограниченные функциональные возможности. Задачей предлагаемого технического решения является создание устройства с функциональными возможностями управления технологическим оборудованием без изменения его конструкции, счета его включений и контроля доступа к управлению как данным устройством, так и технологическим оборудованием. Сущность предлагаемого технического решения состоит в том, что устройство контроля и управления технологическим оборудованием в функции времени содержит микропроцессор с кнопочной панелью управления и дисплеем и датчики, соединенные с ним посредством блока преобразования входных сигналов. От известных устройство отличается тем, что в его состав дополнительно введены блок подключения электронного идентификатора и блок управления исполнительным механизмом, которые соединены с микропроцессором. На фигуре изображена структурная схема устройства контроля и управления технологическим оборудованием в функции времени. В соответствии с фигурой устройство контроля и управления технологическим оборудованием в функции времени содержит подключаемые к технологическому оборудованию датчики входных сигналов 1, 2, 3, соединенные с микропроцессором 6 посредством блока преобразования входных сигналов 4, блок подключения электронного идентификатора 5 с входом 10, кнопочную панель 7, дисплей 8, блок управления исполнительным механизмом 9 с выходом 11, к которому подключается технологическое оборудование. Работа устройства контроля и управления технологическим оборудованием в функции времени происходит следующим образом. При включении сопряженного с устройством технологического оборудования от соответствующего датчика 1, 2 или 3 на микропроцессор 6 после обработки в блоке преобразования входных сигналов 4 поступает входной сигнал. Микропроцессор 6 отсчитывает заданное константой время задержки, после чего увеличивает значение счетчика включений соответствующего технологического оборудования. Если от датчика поступает сигнал о выключении оборудования до истечения времени задержки, а затем о повторном включении, микропроцессор 6 вырабатывает сигнал блокировки его повторного включения в течение заданного константой времени блокировки, который поступает в блок управления исполнительным механизмом 9, вырабатывающий управляющий сигнал, передаваемый на технологическое оборудование через выход 11. В зависимости от переменной, хранящейся в памяти электронного идентификатора, подключаемого к входу 10 блока подключения электронного идентификатора 5,от последнего поступает соответствующий сигнал к микропроцессору 6. На основании этого сигнала микропроцессор 6 или выводит на дисплей 8 значение соответствующего счетчика и активизирует кнопочную панель 7 для корректировки этого значения, или только выводит на дисплей 8 значение соответствующего счетчика, или выводит на дисплей 8 информацию об ошибке подключения электронного идентификатора. Применение предлагаемого технического решения позволяет вести учет работы технологического оборудования без изменения его конструктивных особенностей, а также обеспечивает контроль доступа к управлению этим оборудованием, повышая надежность и удобство эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
