Смеситель-раздатчик кормов

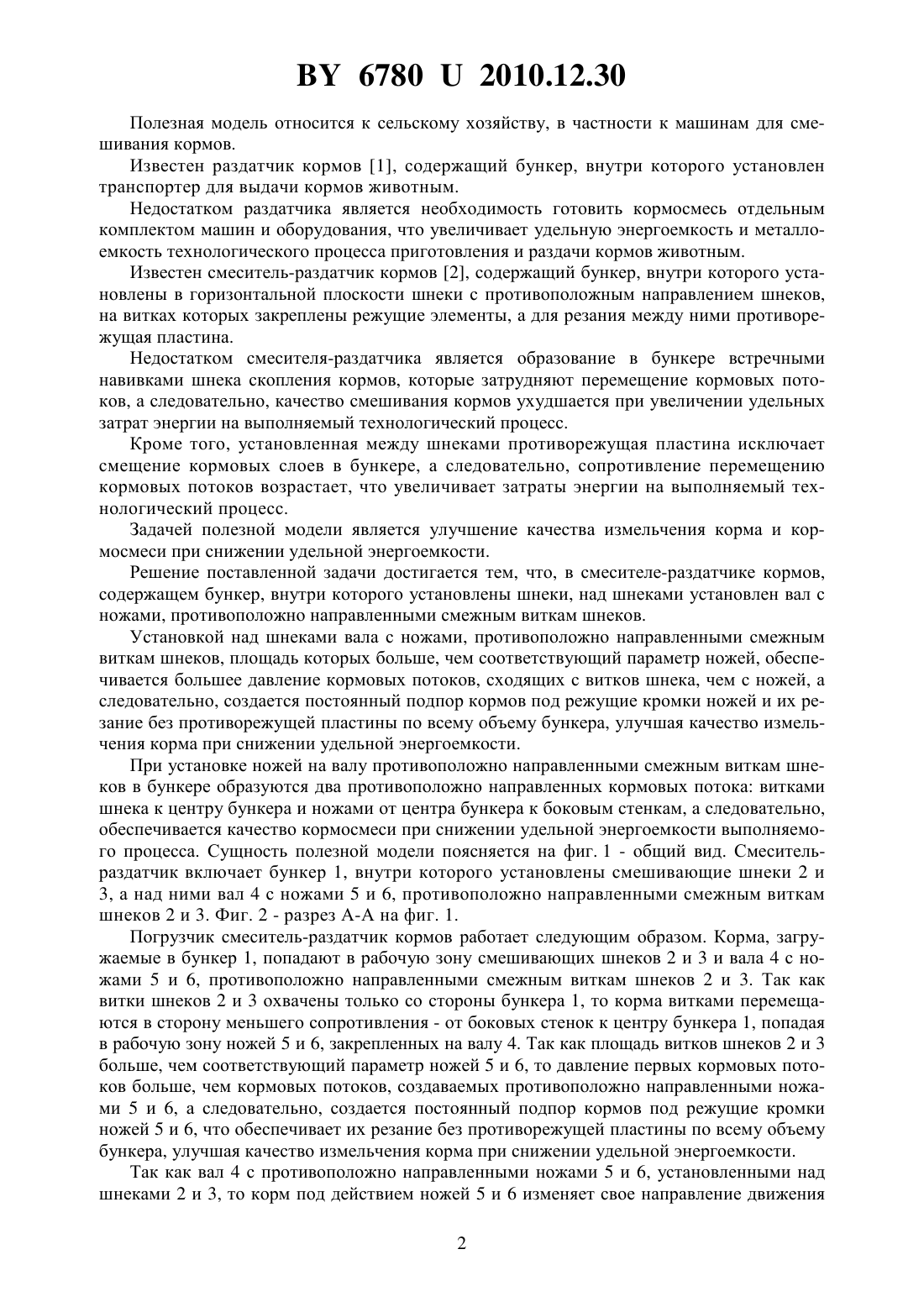

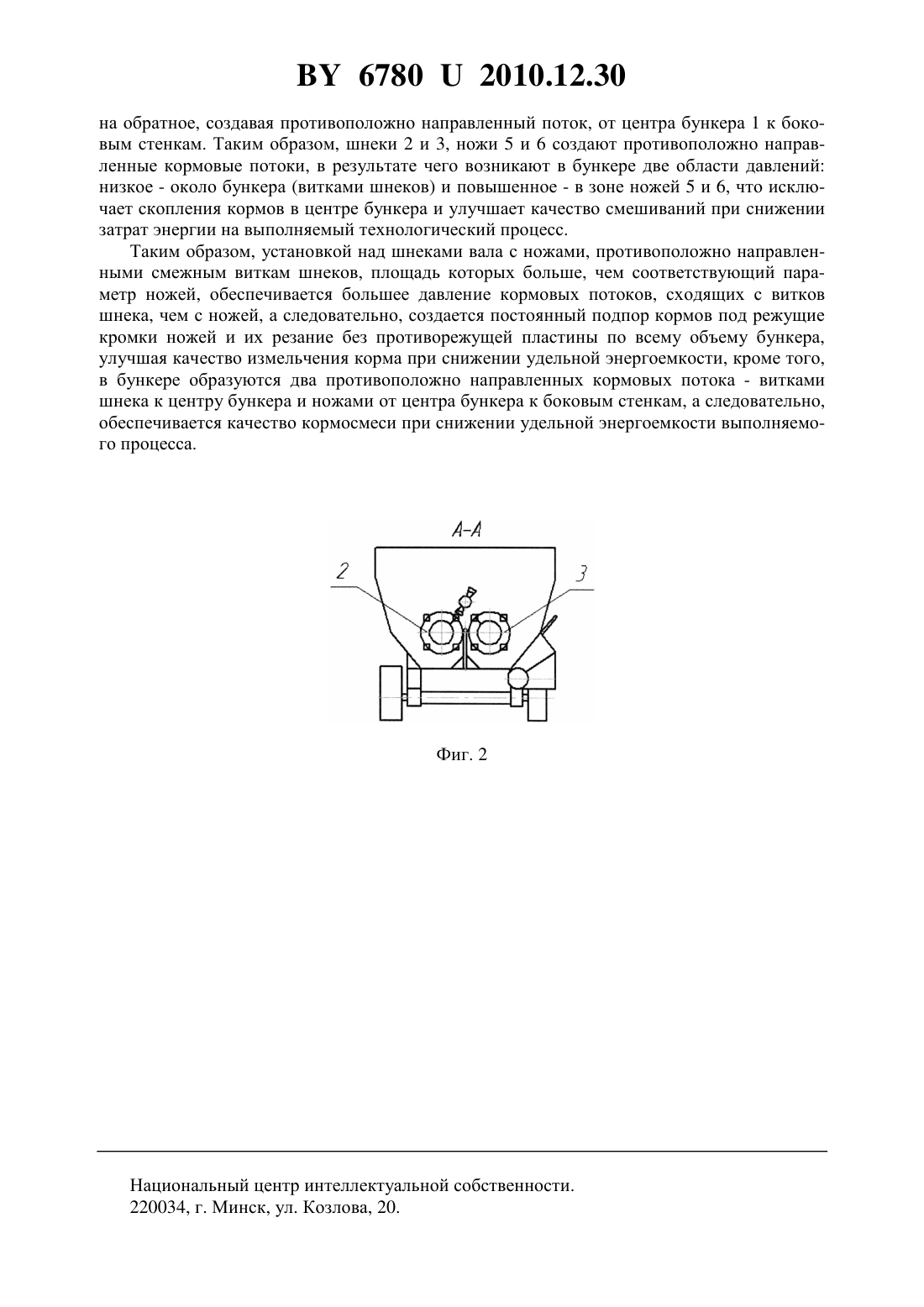

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Гетманчук Евгений Александрович Китун Антон Владимирович Передня Владимир Иванович Романовская Анастасия Андреевна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Смеситель-раздатчик кормов, содержащий бункер, внутри которого установлены шнеки, отличающийся тем, что над шнеками установлен вал с ножами, противоположно направленными смежным виткам шнеков.(56) 1. Лукашевич Н.М. и др. Механизация животноводства Учеб. пособие для вузов / Под общ. ред. В.К.Гриба. - Минск Ураджай, 1997. - 640 с. 2. Палкин Г.Г. Приготовление и раздача полнорационных кормосмесей для КРС // Новое сельское хозяйство. - 2005. -1. - С. 3-34. 67802010.12.30 Полезная модель относится к сельскому хозяйству, в частности к машинам для смешивания кормов. Известен раздатчик кормов 1, содержащий бункер, внутри которого установлен транспортер для выдачи кормов животным. Недостатком раздатчика является необходимость готовить кормосмесь отдельным комплектом машин и оборудования, что увеличивает удельную энергоемкость и металлоемкость технологического процесса приготовления и раздачи кормов животным. Известен смеситель-раздатчик кормов 2, содержащий бункер, внутри которого установлены в горизонтальной плоскости шнеки с противоположным направлением шнеков,на витках которых закреплены режущие элементы, а для резания между ними противорежущая пластина. Недостатком смесителя-раздатчика является образование в бункере встречными навивками шнека скопления кормов, которые затрудняют перемещение кормовых потоков, а следовательно, качество смешивания кормов ухудшается при увеличении удельных затрат энергии на выполняемый технологический процесс. Кроме того, установленная между шнеками противорежущая пластина исключает смещение кормовых слоев в бункере, а следовательно, сопротивление перемещению кормовых потоков возрастает, что увеличивает затраты энергии на выполняемый технологический процесс. Задачей полезной модели является улучшение качества измельчения корма и кормосмеси при снижении удельной энергоемкости. Решение поставленной задачи достигается тем, что, в смесителе-раздатчике кормов,содержащем бункер, внутри которого установлены шнеки, над шнеками установлен вал с ножами, противоположно направленными смежным виткам шнеков. Установкой над шнеками вала с ножами, противоположно направленными смежным виткам шнеков, площадь которых больше, чем соответствующий параметр ножей, обеспечивается большее давление кормовых потоков, сходящих с витков шнека, чем с ножей, а следовательно, создается постоянный подпор кормов под режущие кромки ножей и их резание без противорежущей пластины по всему объему бункера, улучшая качество измельчения корма при снижении удельной энергоемкости. При установке ножей на валу противоположно направленными смежным виткам шнеков в бункере образуются два противоположно направленных кормовых потока витками шнека к центру бункера и ножами от центра бункера к боковым стенкам, а следовательно,обеспечивается качество кормосмеси при снижении удельной энергоемкости выполняемого процесса. Сущность полезной модели поясняется на фиг. 1 - общий вид. Смесительраздатчик включает бункер 1, внутри которого установлены смешивающие шнеки 2 и 3, а над ними вал 4 с ножами 5 и 6, противоположно направленными смежным виткам шнеков 2 и 3. Фиг. 2 - разрез А-А на фиг. 1. Погрузчик смеситель-раздатчик кормов работает следующим образом. Корма, загружаемые в бункер 1, попадают в рабочую зону смешивающих шнеков 2 и 3 и вала 4 с ножами 5 и 6, противоположно направленными смежным виткам шнеков 2 и 3. Так как витки шнеков 2 и 3 охвачены только со стороны бункера 1, то корма витками перемещаются в сторону меньшего сопротивления - от боковых стенок к центру бункера 1, попадая в рабочую зону ножей 5 и 6, закрепленных на валу 4. Так как площадь витков шнеков 2 и 3 больше, чем соответствующий параметр ножей 5 и 6, то давление первых кормовых потоков больше, чем кормовых потоков, создаваемых противоположно направленными ножами 5 и 6, а следовательно, создается постоянный подпор кормов под режущие кромки ножей 5 и 6, что обеспечивает их резание без противорежущей пластины по всему объему бункера, улучшая качество измельчения корма при снижении удельной энергоемкости. Так как вал 4 с противоположно направленными ножами 5 и 6, установленными над шнеками 2 и 3, то корм под действием ножей 5 и 6 изменяет свое направление движения 2 67802010.12.30 на обратное, создавая противоположно направленный поток, от центра бункера 1 к боковым стенкам. Таким образом, шнеки 2 и 3, ножи 5 и 6 создают противоположно направленные кормовые потоки, в результате чего возникают в бункере две области давлений низкое - около бункера (витками шнеков) и повышенное - в зоне ножей 5 и 6, что исключает скопления кормов в центре бункера и улучшает качество смешиваний при снижении затрат энергии на выполняемый технологический процесс. Таким образом, установкой над шнеками вала с ножами, противоположно направленными смежным виткам шнеков, площадь которых больше, чем соответствующий параметр ножей, обеспечивается большее давление кормовых потоков, сходящих с витков шнека, чем с ножей, а следовательно, создается постоянный подпор кормов под режущие кромки ножей и их резание без противорежущей пластины по всему объему бункера,улучшая качество измельчения корма при снижении удельной энергоемкости, кроме того,в бункере образуются два противоположно направленных кормовых потока - витками шнека к центру бункера и ножами от центра бункера к боковым стенкам, а следовательно,обеспечивается качество кормосмеси при снижении удельной энергоемкости выполняемого процесса. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
