Устройство для лечения дискогенных заболеваний позвоночника

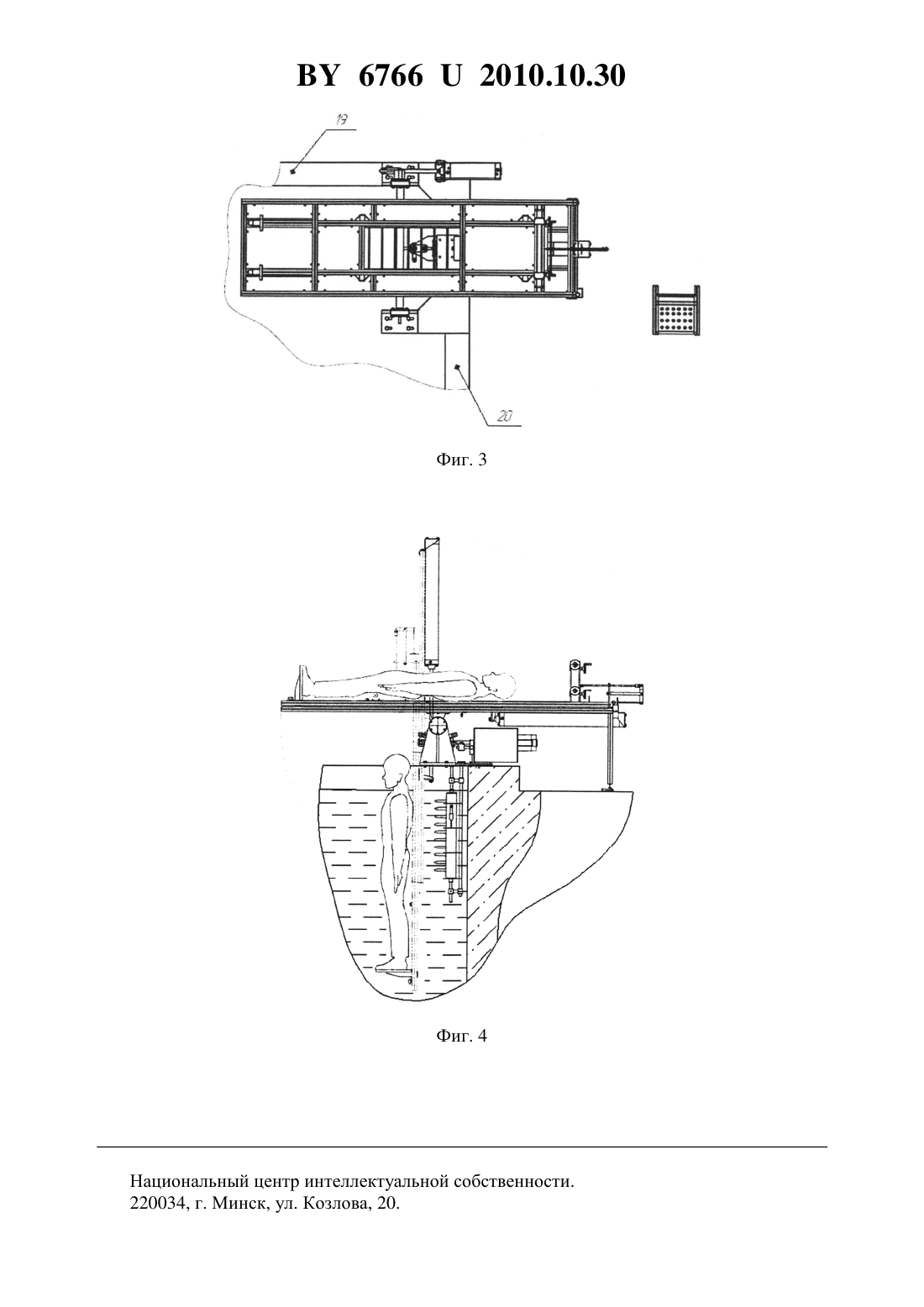

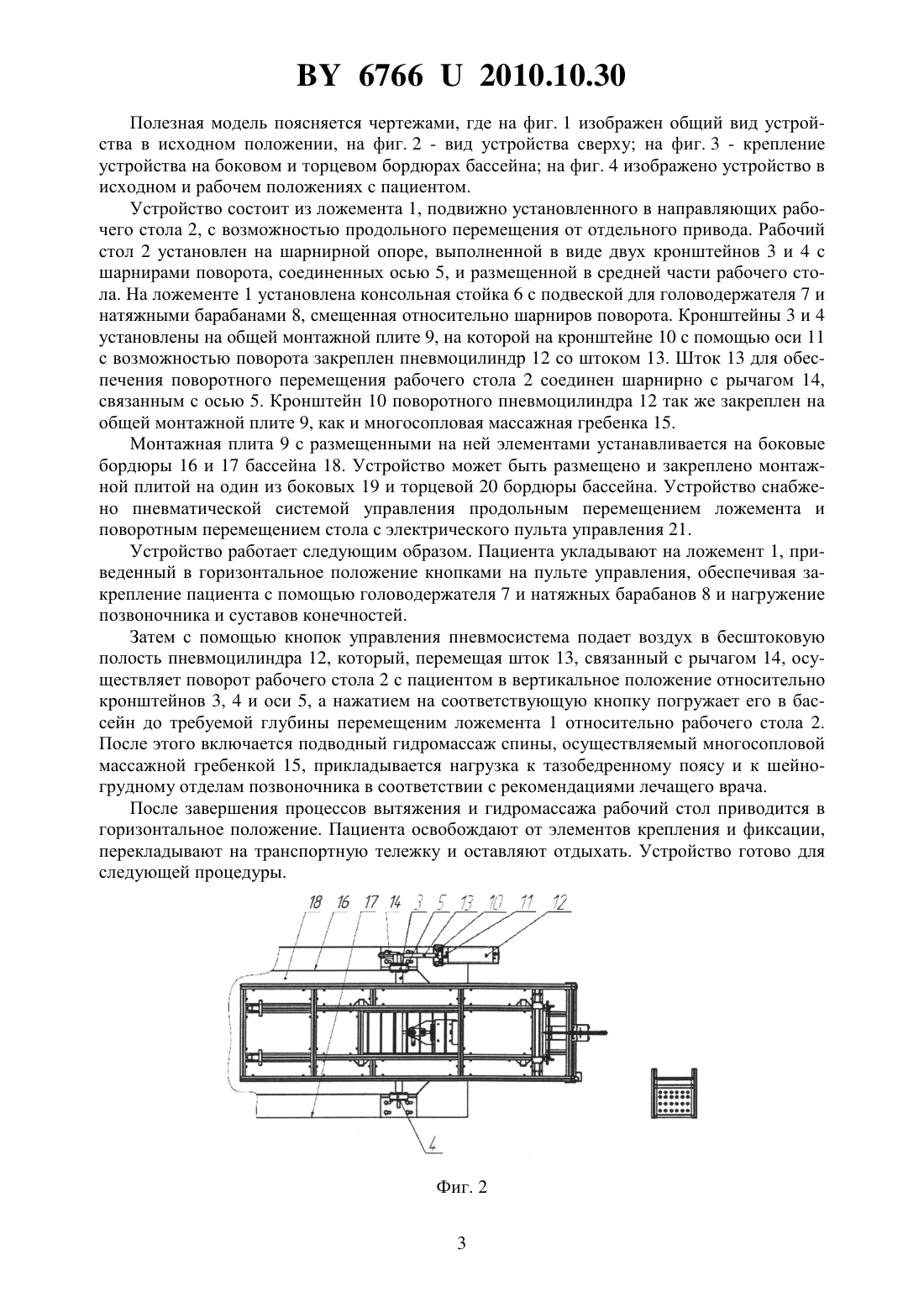

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ДИСКОГЕННЫХ ЗАБОЛЕВАНИЙ ПОЗВОНОЧНИКА(71) Заявитель Общество с ограниченной ответственностью Завод СТР(72) Авторы Рык Станислав Петрович Окороков Виталий Алексеевич Горбачевский Эдуард Викторович(73) Патентообладатель Общество с ограниченной ответственностью Завод СТР(57) Устройство для лечения дискогенных заболеваний позвоночника, содержащее рабочий стол с ложементом, установленный на шарнирной опоре, расположенной на бордюре бассейна, привод поворотного перемещения стола, консольную стойку с подвеской для головодержателя и натяжными барабанами, многосопловую гребенку для подводного гидромассажа, отличающееся тем, что рабочий стол выполнен соразмерным ложементу,консольная стойка смещена относительно шарнирной опоры, выполненной в виде двух кронштейнов с шарнирами поворота, соединенных осью и размещенных в средней части рабочего стола с ложементом, при этом кронштейны установлены на общей монтажной плите, а привод поворотного перемещения стола выполнен в виде пневмоцилиндра.(56) 1. Патент РФ на изобретение 2138236 1, МПК А 611/02, 1999. 2. Патент РБ на полезную модель 1609 , МПК А 611/02, 2004. 67662010.10.30 Предлагаемое устройство относится к медицинской технике, к устройствам для лечения дискогенных заболеваний позвоночника путем подводного вытяжения и направленного гидромассажа, и может найти применение как в условиях стационарных лечебных учреждений, так и в поликлиниках, санаториях, профилакториях и других оздоровительных заведениях. Известны устройства для подводного вытяжения позвоночника, содержащие рабочий стол с элементами крепления и фиксации пациента и привод перемещения стола. Стол выполнен в виде Г-образнго ложемента, шарнирно опертого на стойку, расположенную на бордюре бассейна, с одной стороны и связанного со штурвалом механизма подъема посредством каната и барабан-редуктора с другой стороны. Механизм подъема установлен на боковом бордюре перпендикулярно ложементу. Однако недостатками данного устройства являются монотонность и длительность процесса, что снижает эффективность лечения 1. Прототипом предлагаемой полезной модели является устройство для лечения дискогенных заболеваний позвоночника, содержащее рабочий стол с ложементом, шарнирно опертым на стойку, расположенную на бордюре бассейна, привод перемещения стола,консольную стойку с подвеской для головодержателя и натяжными барабанами, размещенную со стороны шарнирной опоры, и многосопловую гребенку для подводного массажа 2. Однако расположение шарнирной опоры устройства на торцевом бордюре бассейна со стороны консольной стойки ложемента в связи с большими крутящими моментами поворотных масс приводит к необходимости использования массивной жесткой бордюрной опоры и трудоемкому изготовлению специального фундамента для ее крепления. Необходимость создания большого усилия для поворота ложемента из-за большого плеча центра тяжести поворачиваемых масс вынуждает использовать для этих целей гидроцилиндр с высоким давлением жидкости. Указанные недостатки усложняют конструкцию устройства и ухудшают его экологические параметры ввиду неизбежных утечек масла из гидравлических устройств. Задачей предлагаемой полезной модели является упрощение конструкции устройства и повышение ее экологичности. Задача решается тем, что в устройстве для лечения дискогенных заболеваний позвоночника, содержащем рабочий стол с ложементом, установленным на шарнирной опоре,расположенной на бордюре бассейна, привод поворотного перемещения стола, консольную стойку с подвеской головодержателя и натяжными барабанами, многосопловую гребенку для подводного гидромассажа, рабочий стол выполнен соразмерным ложементу,консольная стойка смещена относительно шарнирной опоры, выполненной в виде двух кронштейнов с шарнирами поворота, соединенных осью и размещенных в средней части рабочего стола с ложементом, при этом кронштейны установлены на общей монтажной плите, а привод поворотного перемещения стола выполнен в виде пневмоцилиндра. Выполнение стола соразмерным ложементу, смещение консольной стойки относительно шарнирной опоры и размещение ее в средней части рабочего стола с ложементом позволяют сместить центр тяжести поворачиваемых масс стола с ложементом и пациентом ближе к оси поворота, что резко уменьшает крутящий момент для их поворота и нагрузки на механизмы, дает возможность облегчить и упростить конструкцию устройства. Установка кронштейнов с шарнирами поворота, соединенных осью, на общей плите позволяет расположить устройство с закреплением плиты непосредственно либо на двух боковых бордюрах, либо на торцевом и одном из боковых бордюров бассейна без отдельного фундамента, что также упрощает конструкцию устройства. Выполнение привода поворота стола в виде пневмоцилиндра становится возможным в связи с резким снижением поворотного момента, связанным с изменением конструкции,позволяет улучшить экологию устройства, так как применение гидроцилиндра неизбежно приведет к утечкам и испарению масла, загрязняя воду бассейна и окружающую атмосферу. Указанные признаки являются существенными и взаимосвязаны с образованием устойчивой совокупности, достаточной для получения требуемого технического результата. 2 67662010.10.30 Полезная модель поясняется чертежами, где на фиг. 1 изображен общий вид устройства в исходном положении, на фиг. 2 - вид устройства сверху на фиг. 3 - крепление устройства на боковом и торцевом бордюрах бассейна на фиг. 4 изображено устройство в исходном и рабочем положениях с пациентом. Устройство состоит из ложемента 1, подвижно установленного в направляющих рабочего стола 2, с возможностью продольного перемещения от отдельного привода. Рабочий стол 2 установлен на шарнирной опоре, выполненной в виде двух кронштейнов 3 и 4 с шарнирами поворота, соединенных осью 5, и размещенной в средней части рабочего стола. На ложементе 1 установлена консольная стойка 6 с подвеской для головодержателя 7 и натяжными барабанами 8, смещенная относительно шарниров поворота. Кронштейны 3 и 4 установлены на общей монтажной плите 9, на которой на кронштейне 10 с помощью оси 11 с возможностью поворота закреплен пневмоцилиндр 12 со штоком 13. Шток 13 для обеспечения поворотного перемещения рабочего стола 2 соединен шарнирно с рычагом 14,связанным с осью 5. Кронштейн 10 поворотного пневмоцилиндра 12 так же закреплен на общей монтажной плите 9, как и многосопловая массажная гребенка 15. Монтажная плита 9 с размещенными на ней элементами устанавливается на боковые бордюры 16 и 17 бассейна 18. Устройство может быть размещено и закреплено монтажной плитой на один из боковых 19 и торцевой 20 бордюры бассейна. Устройство снабжено пневматической системой управления продольным перемещением ложемента и поворотным перемещением стола с электрического пульта управления 21. Устройство работает следующим образом. Пациента укладывают на ложемент 1, приведенный в горизонтальное положение кнопками на пульте управления, обеспечивая закрепление пациента с помощью головодержателя 7 и натяжных барабанов 8 и нагружение позвоночника и суставов конечностей. Затем с помощью кнопок управления пневмосистема подает воздух в бесштоковую полость пневмоцилиндра 12, который, перемещая шток 13, связанный с рычагом 14, осуществляет поворот рабочего стола 2 с пациентом в вертикальное положение относительно кронштейнов 3, 4 и оси 5, а нажатием на соответствующую кнопку погружает его в бассейн до требуемой глубины перемещеним ложемента 1 относительно рабочего стола 2. После этого включается подводный гидромассаж спины, осуществляемый многосопловой массажной гребенкой 15, прикладывается нагрузка к тазобедренному поясу и к шейногрудному отделам позвоночника в соответствии с рекомендациями лечащего врача. После завершения процессов вытяжения и гидромассажа рабочий стол приводится в горизонтальное положение. Пациента освобождают от элементов крепления и фиксации,перекладывают на транспортную тележку и оставляют отдыхать. Устройство готово для следующей процедуры. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
