Приусадебная теплица

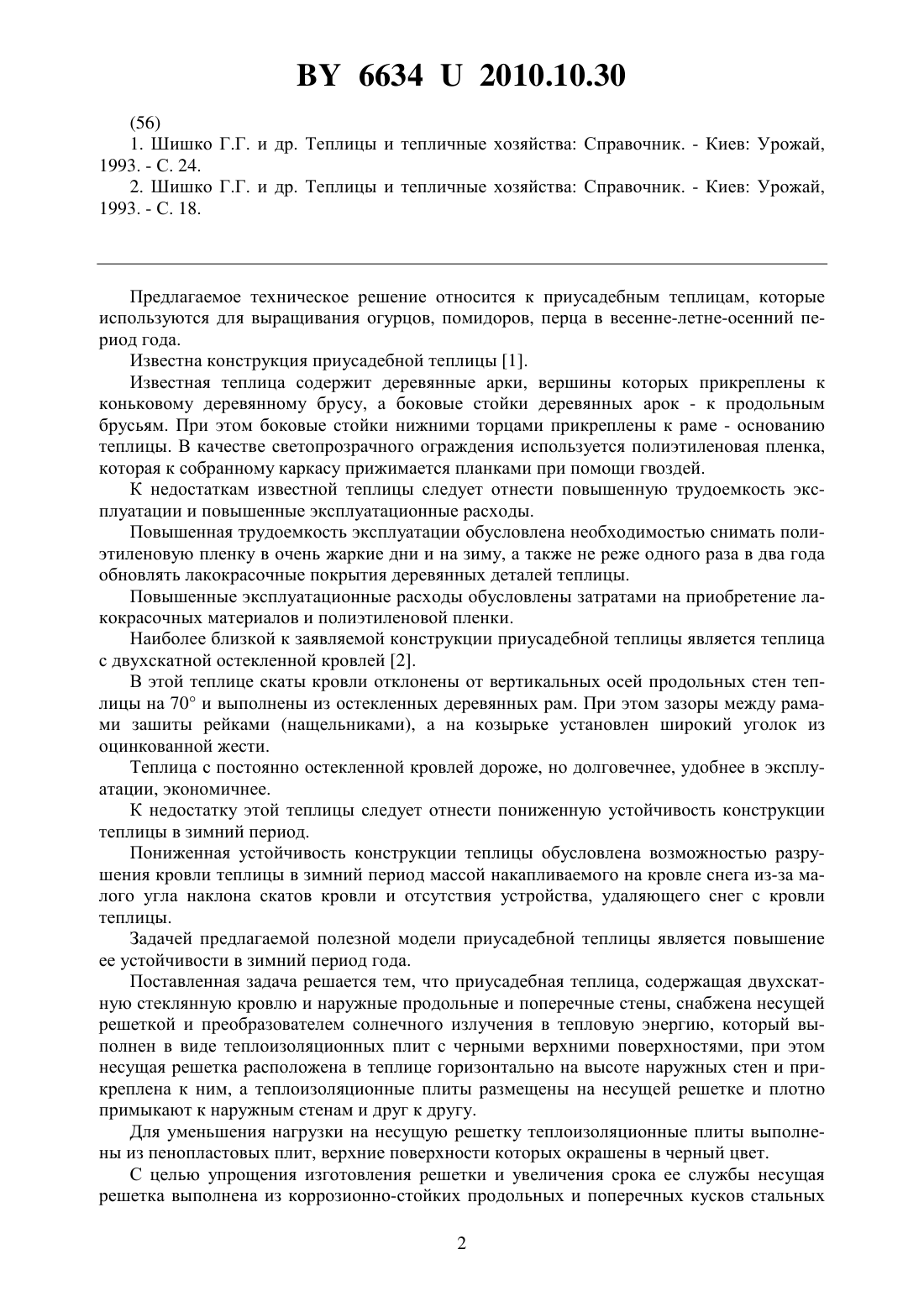

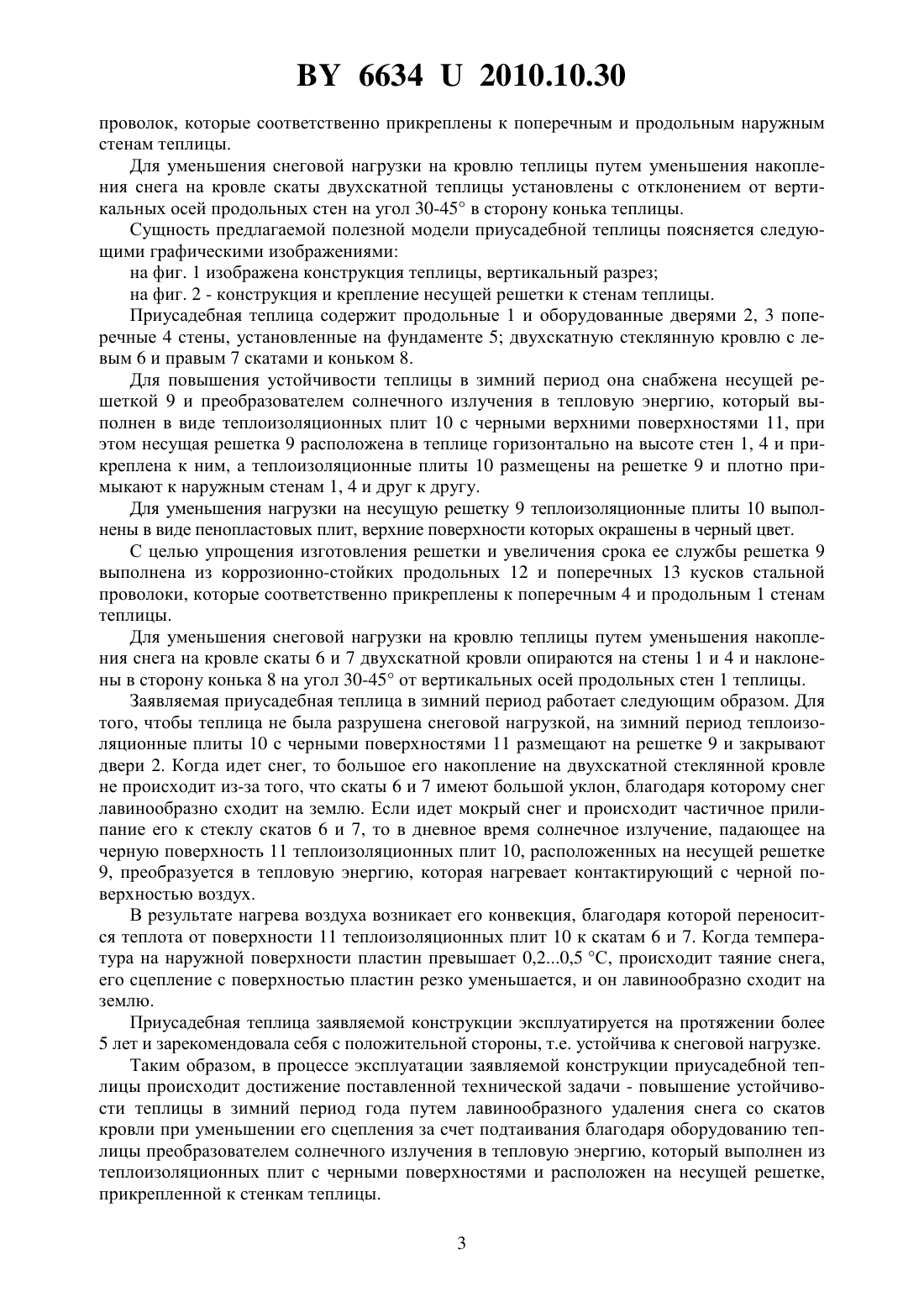

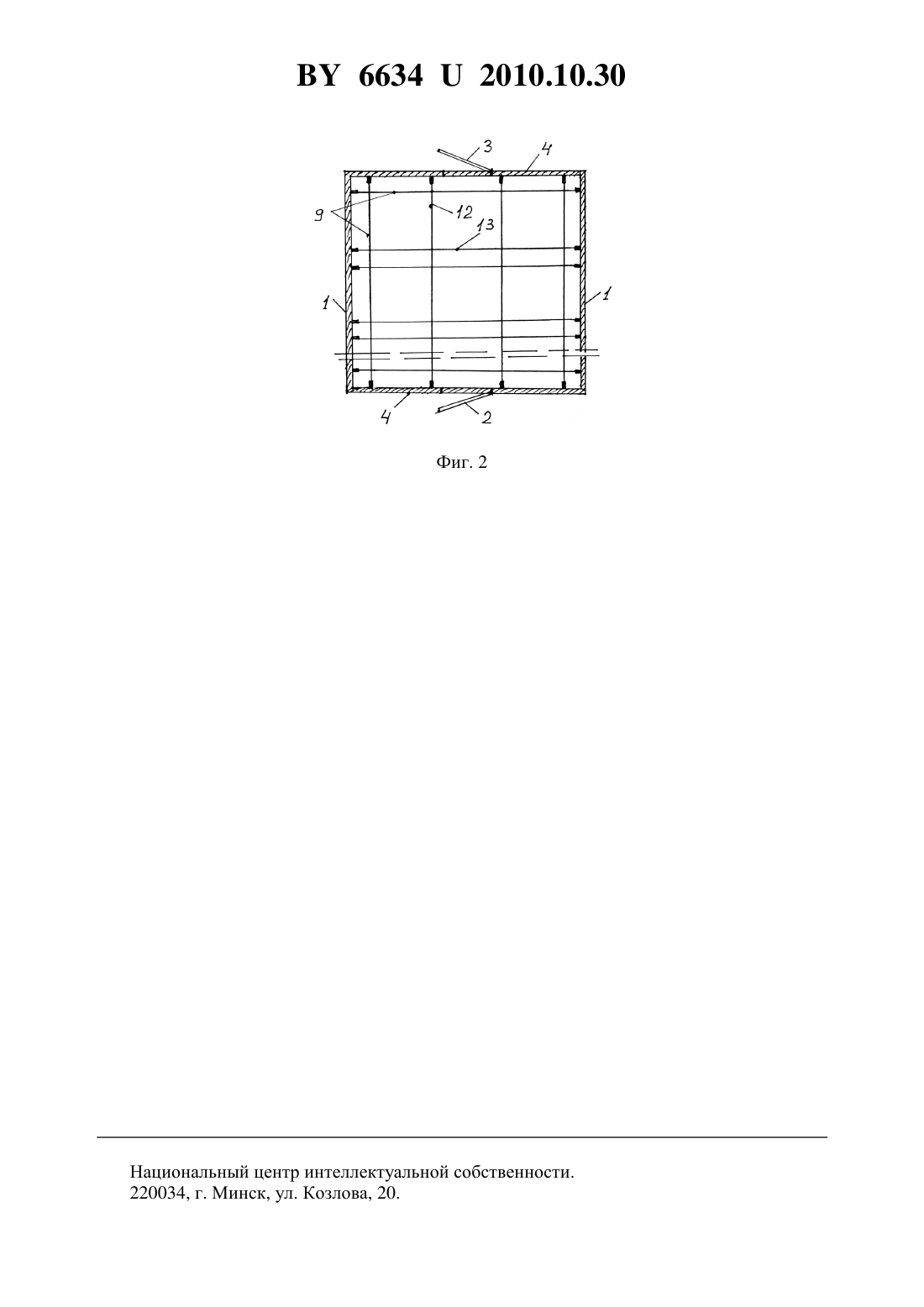

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Приусадебная теплица, содержащая двухскатную стеклянную кровлю и наружные продольные и поперечные стены, отличающаяся тем, что она снабжена несущей решеткой и преобразователем солнечного излучения в тепловую энергию, который выполнен в виде теплоизоляционных плит с черными верхними поверхностями, при этом несущая решетка расположена в теплице горизонтально на высоте наружных стен и прикреплена к ним, а теплоизоляционные плиты размещены на несущей решетке и плотно примыкают к наружным стенам и друг к другу. 2. Приусадебная теплица по п. 1, отличающаяся тем, что теплоизоляционные плиты выполнены в виде пенопластовых плит, верхние поверхности которых окрашены в черный цвет. 3. Приусадебная теплица по п. 1, отличающаяся тем, что несущая решетка выполнена из коррозионно-стойких продольных и поперечных кусков стальных проволок, которые соответственно прикреплены к поперечным и продольным наружным стенам теплицы. 4. Приусадебная теплица по п. 1, отличающаяся тем, что скаты двухскатной теплицы установлены с отклонением от вертикальных осей продольных стен на угол 30-45 в сторону конька теплицы. Предлагаемое техническое решение относится к приусадебным теплицам, которые используются для выращивания огурцов, помидоров, перца в весенне-летне-осенний период года. Известна конструкция приусадебной теплицы 1. Известная теплица содержит деревянные арки, вершины которых прикреплены к коньковому деревянному брусу, а боковые стойки деревянных арок - к продольным брусьям. При этом боковые стойки нижними торцами прикреплены к раме - основанию теплицы. В качестве светопрозрачного ограждения используется полиэтиленовая пленка,которая к собранному каркасу прижимается планками при помощи гвоздей. К недостаткам известной теплицы следует отнести повышенную трудоемкость эксплуатации и повышенные эксплуатационные расходы. Повышенная трудоемкость эксплуатации обусловлена необходимостью снимать полиэтиленовую пленку в очень жаркие дни и на зиму, а также не реже одного раза в два года обновлять лакокрасочные покрытия деревянных деталей теплицы. Повышенные эксплуатационные расходы обусловлены затратами на приобретение лакокрасочных материалов и полиэтиленовой пленки. Наиболее близкой к заявляемой конструкции приусадебной теплицы является теплица с двухскатной остекленной кровлей 2. В этой теплице скаты кровли отклонены от вертикальных осей продольных стен теплицы на 70 и выполнены из остекленных деревянных рам. При этом зазоры между рамами зашиты рейками (нащельниками), а на козырьке установлен широкий уголок из оцинкованной жести. Теплица с постоянно остекленной кровлей дороже, но долговечнее, удобнее в эксплуатации, экономичнее. К недостатку этой теплицы следует отнести пониженную устойчивость конструкции теплицы в зимний период. Пониженная устойчивость конструкции теплицы обусловлена возможностью разрушения кровли теплицы в зимний период массой накапливаемого на кровле снега из-за малого угла наклона скатов кровли и отсутствия устройства, удаляющего снег с кровли теплицы. Задачей предлагаемой полезной модели приусадебной теплицы является повышение ее устойчивости в зимний период года. Поставленная задача решается тем, что приусадебная теплица, содержащая двухскатную стеклянную кровлю и наружные продольные и поперечные стены, снабжена несущей решеткой и преобразователем солнечного излучения в тепловую энергию, который выполнен в виде теплоизоляционных плит с черными верхними поверхностями, при этом несущая решетка расположена в теплице горизонтально на высоте наружных стен и прикреплена к ним, а теплоизоляционные плиты размещены на несущей решетке и плотно примыкают к наружным стенам и друг к другу. Для уменьшения нагрузки на несущую решетку теплоизоляционные плиты выполнены из пенопластовых плит, верхние поверхности которых окрашены в черный цвет. С целью упрощения изготовления решетки и увеличения срока ее службы несущая решетка выполнена из коррозионно-стойких продольных и поперечных кусков стальных 2 66342010.10.30 проволок, которые соответственно прикреплены к поперечным и продольным наружным стенам теплицы. Для уменьшения снеговой нагрузки на кровлю теплицы путем уменьшения накопления снега на кровле скаты двухскатной теплицы установлены с отклонением от вертикальных осей продольных стен на угол 30-45 в сторону конька теплицы. Сущность предлагаемой полезной модели приусадебной теплицы поясняется следующими графическими изображениями на фиг. 1 изображена конструкция теплицы, вертикальный разрез на фиг. 2 - конструкция и крепление несущей решетки к стенам теплицы. Приусадебная теплица содержит продольные 1 и оборудованные дверями 2, 3 поперечные 4 стены, установленные на фундаменте 5 двухскатную стеклянную кровлю с левым 6 и правым 7 скатами и коньком 8. Для повышения устойчивости теплицы в зимний период она снабжена несущей решеткой 9 и преобразователем солнечного излучения в тепловую энергию, который выполнен в виде теплоизоляционных плит 10 с черными верхними поверхностями 11, при этом несущая решетка 9 расположена в теплице горизонтально на высоте стен 1, 4 и прикреплена к ним, а теплоизоляционные плиты 10 размещены на решетке 9 и плотно примыкают к наружным стенам 1, 4 и друг к другу. Для уменьшения нагрузки на несущую решетку 9 теплоизоляционные плиты 10 выполнены в виде пенопластовых плит, верхние поверхности которых окрашены в черный цвет. С целью упрощения изготовления решетки и увеличения срока ее службы решетка 9 выполнена из коррозионно-стойких продольных 12 и поперечных 13 кусков стальной проволоки, которые соответственно прикреплены к поперечным 4 и продольным 1 стенам теплицы. Для уменьшения снеговой нагрузки на кровлю теплицы путем уменьшения накопления снега на кровле скаты 6 и 7 двухскатной кровли опираются на стены 1 и 4 и наклонены в сторону конька 8 на угол 30-45 от вертикальных осей продольных стен 1 теплицы. Заявляемая приусадебная теплица в зимний период работает следующим образом. Для того, чтобы теплица не была разрушена снеговой нагрузкой, на зимний период теплоизоляционные плиты 10 с черными поверхностями 11 размещают на решетке 9 и закрывают двери 2. Когда идет снег, то большое его накопление на двухскатной стеклянной кровле не происходит из-за того, что скаты 6 и 7 имеют большой уклон, благодаря которому снег лавинообразно сходит на землю. Если идет мокрый снег и происходит частичное прилипание его к стеклу скатов 6 и 7, то в дневное время солнечное излучение, падающее на черную поверхность 11 теплоизоляционных плит 10, расположенных на несущей решетке 9, преобразуется в тепловую энергию, которая нагревает контактирующий с черной поверхностью воздух. В результате нагрева воздуха возникает его конвекция, благодаря которой переносится теплота от поверхности 11 теплоизоляционных плит 10 к скатам 6 и 7. Когда температура на наружной поверхности пластин превышает 0,20,5 С, происходит таяние снега,его сцепление с поверхностью пластин резко уменьшается, и он лавинообразно сходит на землю. Приусадебная теплица заявляемой конструкции эксплуатируется на протяжении более 5 лет и зарекомендовала себя с положительной стороны, т.е. устойчива к снеговой нагрузке. Таким образом, в процессе эксплуатации заявляемой конструкции приусадебной теплицы происходит достижение поставленной технической задачи - повышение устойчивости теплицы в зимний период года путем лавинообразного удаления снега со скатов кровли при уменьшении его сцепления за счет подтаивания благодаря оборудованию теплицы преобразователем солнечного излучения в тепловую энергию, который выполнен из теплоизоляционных плит с черными поверхностями и расположен на несущей решетке,прикрепленной к стенкам теплицы. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
