Индивидуальная теплица

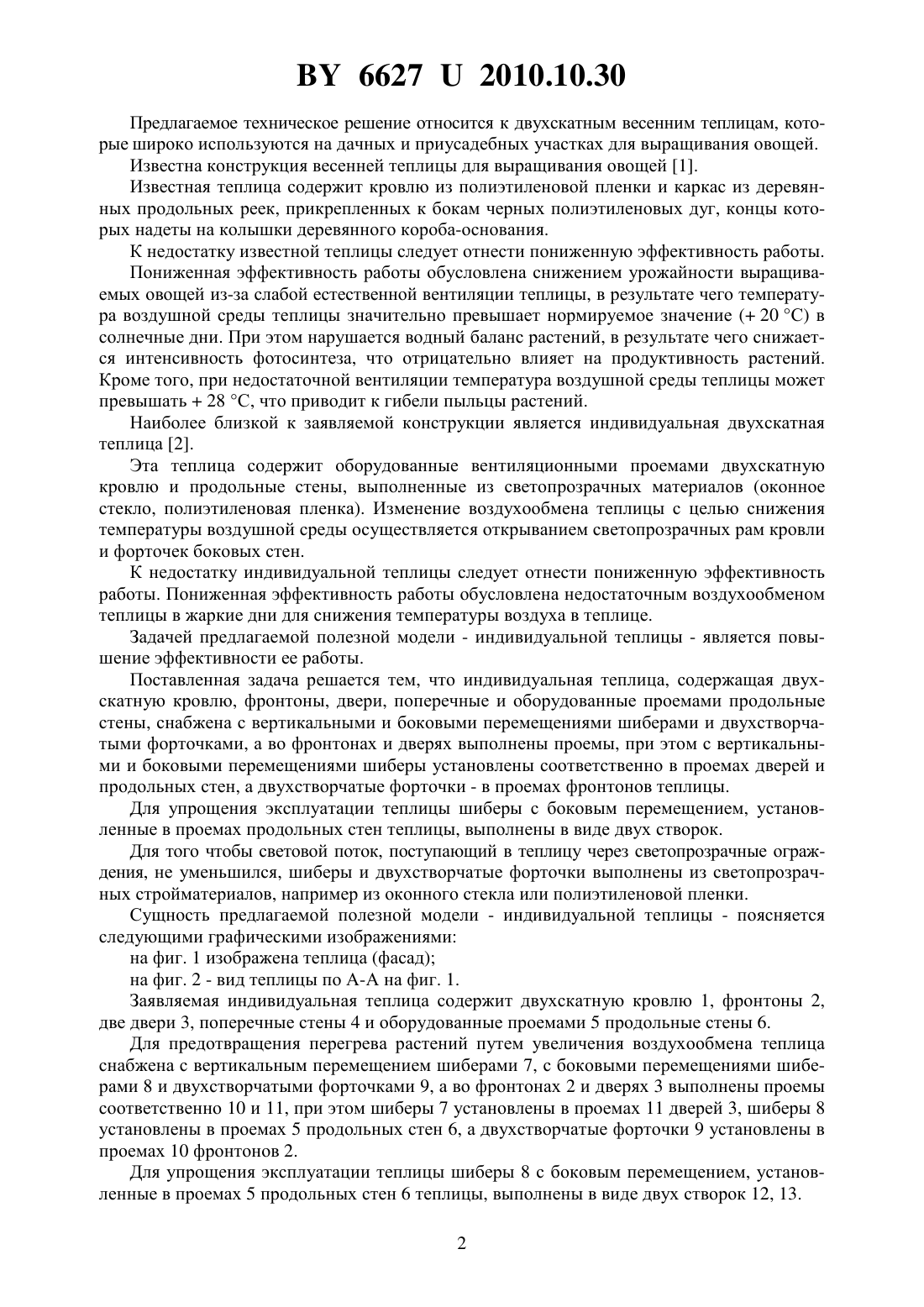

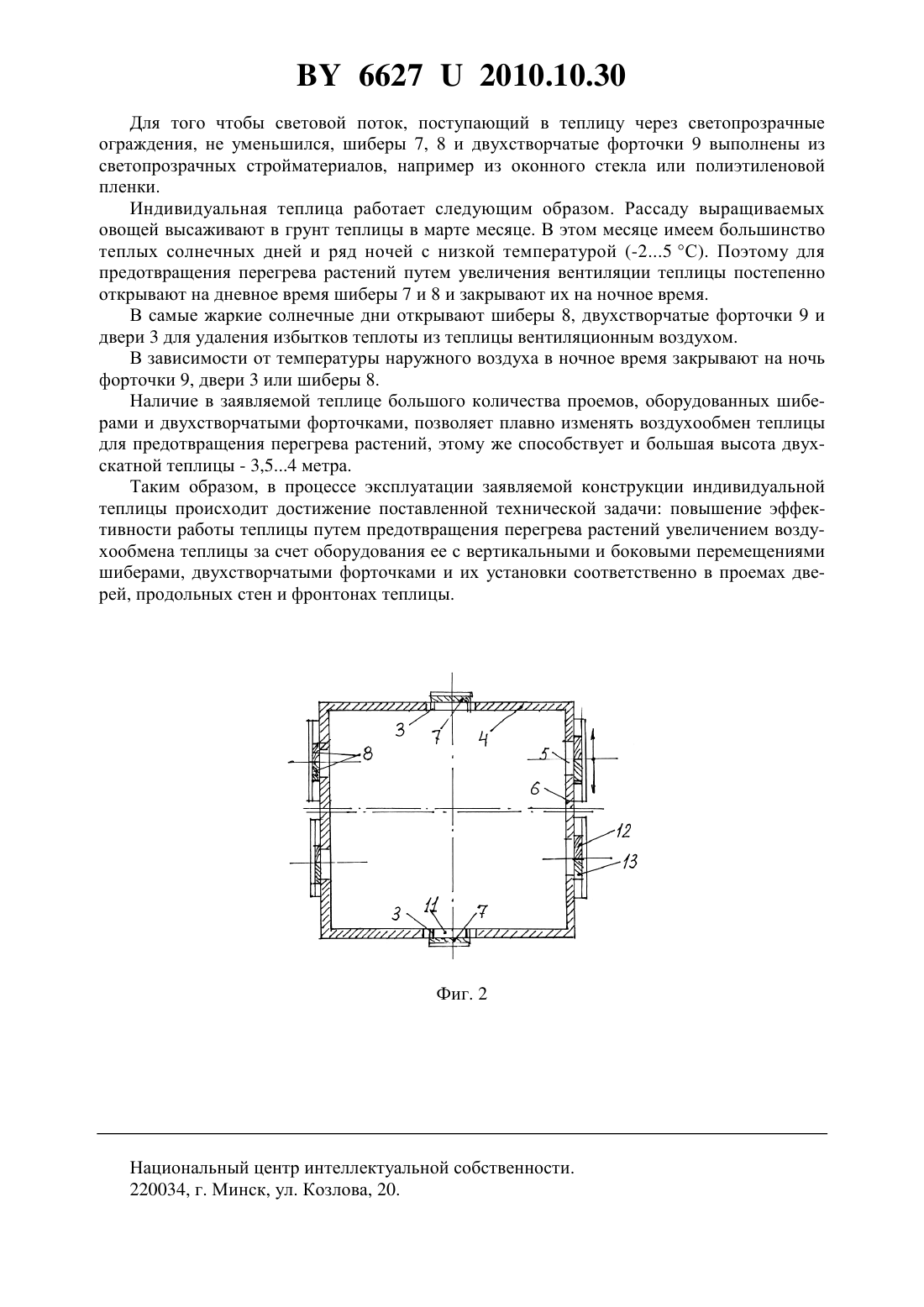

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Синяков Анатолий Леонидович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Индивидуальная теплица, содержащая двухскатную кровлю, фронтоны, двери, поперечные и оборудованные проемами продольные стены, отличающаяся тем, что снабжена с вертикальными и боковыми перемещениями шиберами и двухстворчатыми форточками, а во фронтонах и дверях выполнены проемы, при этом с вертикальными и боковыми перемещениями шиберы установлены соответственно в проемах дверей и продольных стен, а двухстворчатые форточки - в проемах фронтонов теплицы. 2. Индивидуальная теплица по п. 1, отличающаяся тем, что шиберы с боковым перемещением, установленные в проемах продольных стен, выполнены в виде двух створок. 3. Индивидуальная теплица по п. 1 или 2, отличающаяся тем, что с вертикальными и боковыми перемещениями шиберы, а также двухстворчатые форточки выполнены из светопрозрачных стройматериалов, например из оконного стекла или полиэтиленовой пленки. 66272010.10.30 Предлагаемое техническое решение относится к двухскатным весенним теплицам, которые широко используются на дачных и приусадебных участках для выращивания овощей. Известна конструкция весенней теплицы для выращивания овощей 1. Известная теплица содержит кровлю из полиэтиленовой пленки и каркас из деревянных продольных реек, прикрепленных к бокам черных полиэтиленовых дуг, концы которых надеты на колышки деревянного короба-основания. К недостатку известной теплицы следует отнести пониженную эффективность работы. Пониженная эффективность работы обусловлена снижением урожайности выращиваемых овощей из-за слабой естественной вентиляции теплицы, в результате чего температура воздушной среды теплицы значительно превышает нормируемое значение ( 20 С) в солнечные дни. При этом нарушается водный баланс растений, в результате чего снижается интенсивность фотосинтеза, что отрицательно влияет на продуктивность растений. Кроме того, при недостаточной вентиляции температура воздушной среды теплицы может превышать 28 С, что приводит к гибели пыльцы растений. Наиболее близкой к заявляемой конструкции является индивидуальная двухскатная теплица 2. Эта теплица содержит оборудованные вентиляционными проемами двухскатную кровлю и продольные стены, выполненные из светопрозрачных материалов (оконное стекло, полиэтиленовая пленка). Изменение воздухообмена теплицы с целью снижения температуры воздушной среды осуществляется открыванием светопрозрачных рам кровли и форточек боковых стен. К недостатку индивидуальной теплицы следует отнести пониженную эффективность работы. Пониженная эффективность работы обусловлена недостаточным воздухообменом теплицы в жаркие дни для снижения температуры воздуха в теплице. Задачей предлагаемой полезной модели - индивидуальной теплицы - является повышение эффективности ее работы. Поставленная задача решается тем, что индивидуальная теплица, содержащая двухскатную кровлю, фронтоны, двери, поперечные и оборудованные проемами продольные стены, снабжена с вертикальными и боковыми перемещениями шиберами и двухстворчатыми форточками, а во фронтонах и дверях выполнены проемы, при этом с вертикальными и боковыми перемещениями шиберы установлены соответственно в проемах дверей и продольных стен, а двухстворчатые форточки - в проемах фронтонов теплицы. Для упрощения эксплуатации теплицы шиберы с боковым перемещением, установленные в проемах продольных стен теплицы, выполнены в виде двух створок. Для того чтобы световой поток, поступающий в теплицу через светопрозрачные ограждения, не уменьшился, шиберы и двухстворчатые форточки выполнены из светопрозрачных стройматериалов, например из оконного стекла или полиэтиленовой пленки. Сущность предлагаемой полезной модели - индивидуальной теплицы - поясняется следующими графическими изображениями на фиг. 1 изображена теплица (фасад) на фиг. 2 - вид теплицы по А-А на фиг. 1. Заявляемая индивидуальная теплица содержит двухскатную кровлю 1, фронтоны 2,две двери 3, поперечные стены 4 и оборудованные проемами 5 продольные стены 6. Для предотвращения перегрева растений путем увеличения воздухообмена теплица снабжена с вертикальным перемещением шиберами 7, с боковыми перемещениями шиберами 8 и двухстворчатыми форточками 9, а во фронтонах 2 и дверях 3 выполнены проемы соответственно 10 и 11, при этом шиберы 7 установлены в проемах 11 дверей 3, шиберы 8 установлены в проемах 5 продольных стен 6, а двухстворчатые форточки 9 установлены в проемах 10 фронтонов 2. Для упрощения эксплуатации теплицы шиберы 8 с боковым перемещением, установленные в проемах 5 продольных стен 6 теплицы, выполнены в виде двух створок 12, 13. 2 66272010.10.30 Для того чтобы световой поток, поступающий в теплицу через светопрозрачные ограждения, не уменьшился, шиберы 7, 8 и двухстворчатые форточки 9 выполнены из светопрозрачных стройматериалов, например из оконного стекла или полиэтиленовой пленки. Индивидуальная теплица работает следующим образом. Рассаду выращиваемых овощей высаживают в грунт теплицы в марте месяце. В этом месяце имеем большинство теплых солнечных дней и ряд ночей с низкой температурой (-25 С). Поэтому для предотвращения перегрева растений путем увеличения вентиляции теплицы постепенно открывают на дневное время шиберы 7 и 8 и закрывают их на ночное время. В самые жаркие солнечные дни открывают шиберы 8, двухстворчатые форточки 9 и двери 3 для удаления избытков теплоты из теплицы вентиляционным воздухом. В зависимости от температуры наружного воздуха в ночное время закрывают на ночь форточки 9, двери 3 или шиберы 8. Наличие в заявляемой теплице большого количества проемов, оборудованных шиберами и двухстворчатыми форточками, позволяет плавно изменять воздухообмен теплицы для предотвращения перегрева растений, этому же способствует и большая высота двухскатной теплицы - 3,54 метра. Таким образом, в процессе эксплуатации заявляемой конструкции индивидуальной теплицы происходит достижение поставленной технической задачи повышение эффективности работы теплицы путем предотвращения перегрева растений увеличением воздухообмена теплицы за счет оборудования ее с вертикальными и боковыми перемещениями шиберами, двухстворчатыми форточками и их установки соответственно в проемах дверей, продольных стен и фронтонах теплицы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
