Измельчитель рулонов стебельчатых кормов

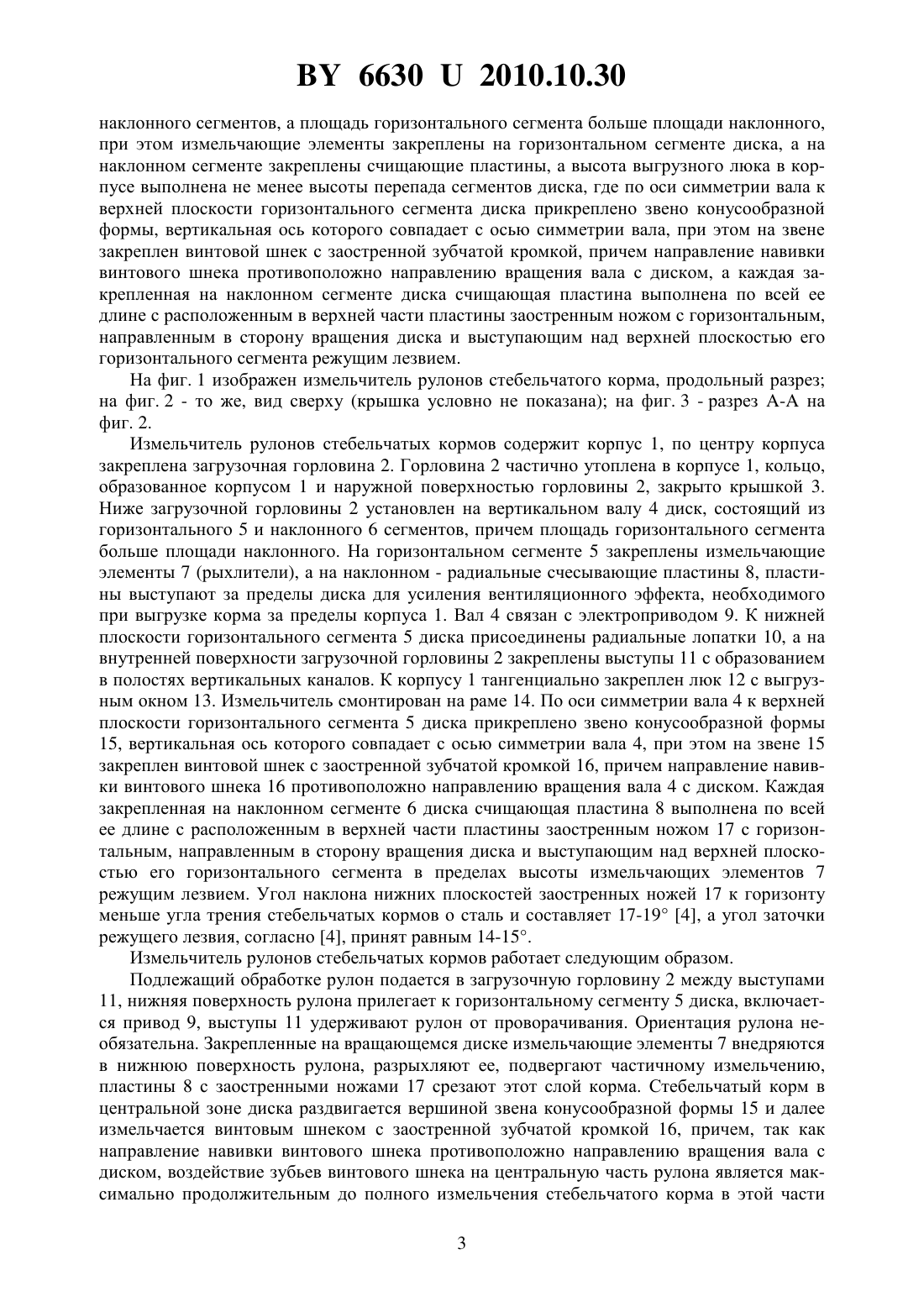

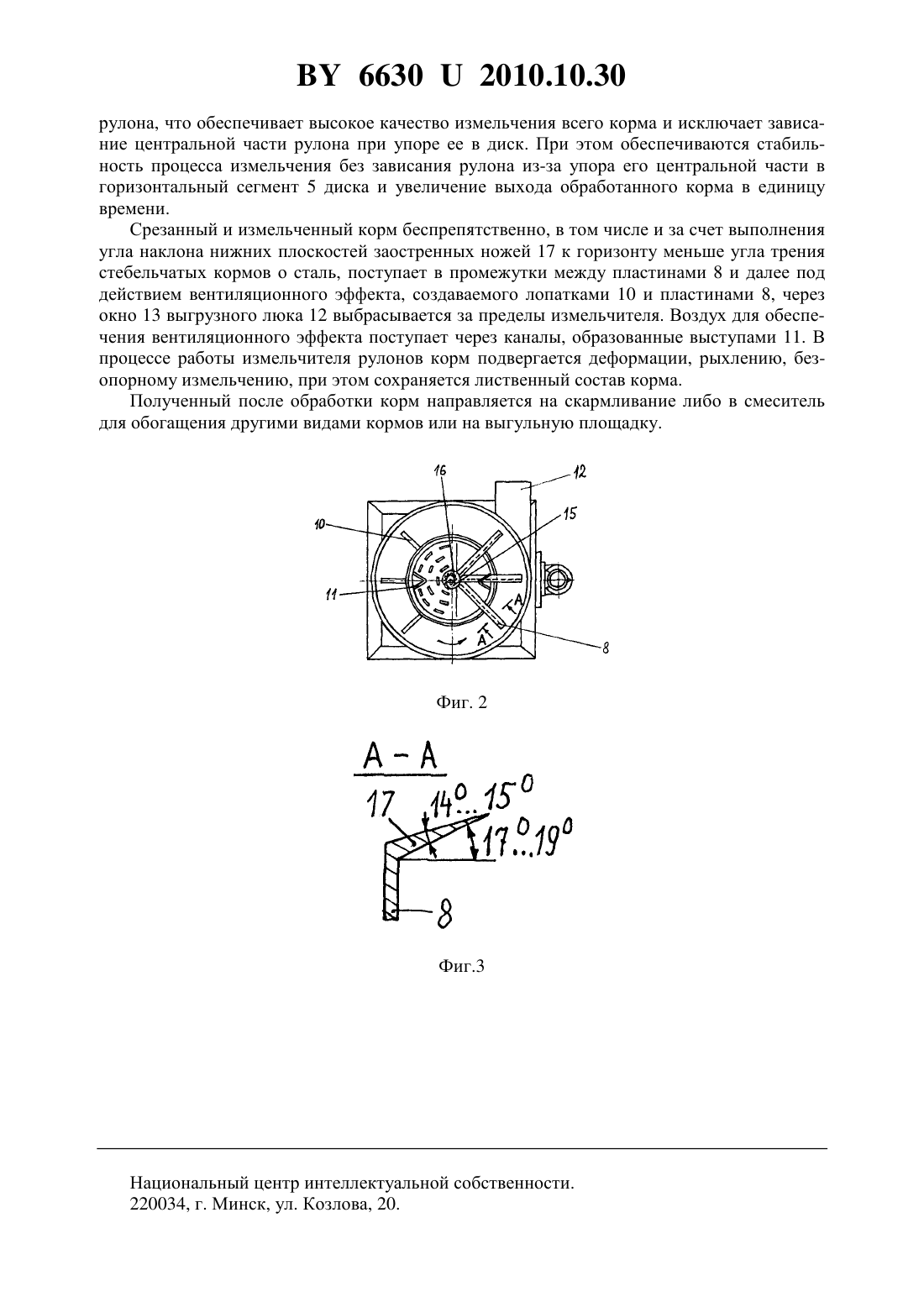

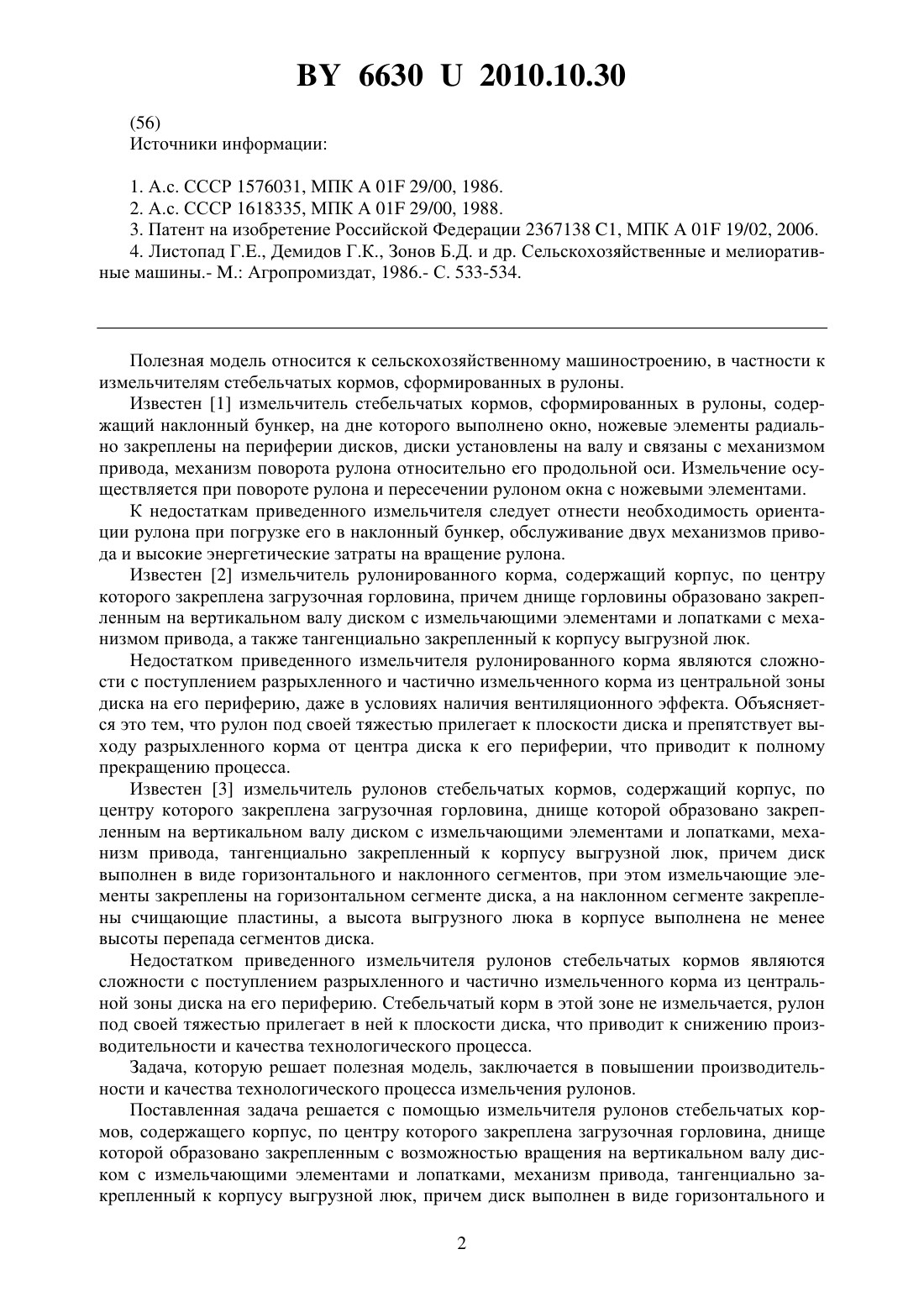

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЗМЕЛЬЧИТЕЛЬ РУЛОНОВ СТЕБЕЛЬЧАТЫХ КОРМОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Сергей Викторович Основина Лариса Григорьевна Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Измельчитель рулонов стебельчатых кормов, содержащий корпус, по центру которого закреплена загрузочная горловина, днище которой образовано закрепленным с возможностью вращения на вертикальном валу диском с измельчающими элементами и лопатками,механизм привода, тангенциально закрепленный к корпусу выгрузной люк, причем диск выполнен в виде горизонтального и наклонного сегментов, а площадь горизонтального сегмента больше площади наклонного, при этом измельчающие элементы закреплены на горизонтальном сегменте диска, а на наклонном сегменте закреплены счищающие пластины, а высота выгрузного люка в корпусе выполнена не менее высоты перепада сегментов диска, отличающийся тем, что по оси симметрии вала к верхней плоскости горизонтального сегмента диска прикреплено звено конусообразной формы, вертикальная ось которого совпадает с осью симметрии вала, при этом на звене закреплен винтовой шнек с заостренной зубчатой кромкой, причем направление навивки винтового шнека противоположно направлению вращения вала с диском, а каждая закрепленная на наклонном сегменте диска счищающая пластина выполнена по всей ее длине с расположенным в верхней части пластины заостренным ножом с горизонтальным, направленным в сторону вращения диска и выступающим над верхней плоскостью его горизонтального сегмента режущим лезвием.(56) Источники информации 1. А.с. СССР 1576031, МПК 01 29/00, 1986. 2. А.с. СССР 1618335, МПК А 01 29/00, 1988. 3. Патент на изобретение Российской Федерации 2367138 1, МПК А 01 19/02, 2006. 4. Листопад Г, Демидов Г.К., Зонов Б.Д. и др. Сельскохозяйственные и мелиоративные машины.- . Агропромиздат, 1986.- С. 533-534. Полезная модель относится к сельскохозяйственному машиностроению, в частности к измельчителям стебельчатых кормов, сформированных в рулоны. Известен 1 измельчитель стебельчатых кормов, сформированных в рулоны, содержащий наклонный бункер, на дне которого выполнено окно, ножевые элементы радиально закреплены на периферии дисков, диски установлены на валу и связаны с механизмом привода, механизм поворота рулона относительно его продольной оси. Измельчение осуществляется при повороте рулона и пересечении рулоном окна с ножевыми элементами. К недостаткам приведенного измельчителя следует отнести необходимость ориентации рулона при погрузке его в наклонный бункер, обслуживание двух механизмов привода и высокие энергетические затраты на вращение рулона. Известен 2 измельчитель рулонированного корма, содержащий корпус, по центру которого закреплена загрузочная горловина, причем днище горловины образовано закрепленным на вертикальном валу диском с измельчающими элементами и лопатками с механизмом привода, а также тангенциально закрепленный к корпусу выгрузной люк. Недостатком приведенного измельчителя рулонированного корма являются сложности с поступлением разрыхленного и частично измельченного корма из центральной зоны диска на его периферию, даже в условиях наличия вентиляционного эффекта. Объясняется это тем, что рулон под своей тяжестью прилегает к плоскости диска и препятствует выходу разрыхленного корма от центра диска к его периферии, что приводит к полному прекращению процесса. Известен 3 измельчитель рулонов стебельчатых кормов, содержащий корпус, по центру которого закреплена загрузочная горловина, днище которой образовано закрепленным на вертикальном валу диском с измельчающими элементами и лопатками, механизм привода, тангенциально закрепленный к корпусу выгрузной люк, причем диск выполнен в виде горизонтального и наклонного сегментов, при этом измельчающие элементы закреплены на горизонтальном сегменте диска, а на наклонном сегменте закреплены счищающие пластины, а высота выгрузного люка в корпусе выполнена не менее высоты перепада сегментов диска. Недостатком приведенного измельчителя рулонов стебельчатых кормов являются сложности с поступлением разрыхленного и частично измельченного корма из центральной зоны диска на его периферию. Стебельчатый корм в этой зоне не измельчается, рулон под своей тяжестью прилегает в ней к плоскости диска, что приводит к снижению производительности и качества технологического процесса. Задача, которую решает полезная модель, заключается в повышении производительности и качества технологического процесса измельчения рулонов. Поставленная задача решается с помощью измельчителя рулонов стебельчатых кормов, содержащего корпус, по центру которого закреплена загрузочная горловина, днище которой образовано закрепленным с возможностью вращения на вертикальном валу диском с измельчающими элементами и лопатками, механизм привода, тангенциально закрепленный к корпусу выгрузной люк, причем диск выполнен в виде горизонтального и 2 66302010.10.30 наклонного сегментов, а площадь горизонтального сегмента больше площади наклонного,при этом измельчающие элементы закреплены на горизонтальном сегменте диска, а на наклонном сегменте закреплены счищающие пластины, а высота выгрузного люка в корпусе выполнена не менее высоты перепада сегментов диска, где по оси симметрии вала к верхней плоскости горизонтального сегмента диска прикреплено звено конусообразной формы, вертикальная ось которого совпадает с осью симметрии вала, при этом на звене закреплен винтовой шнек с заостренной зубчатой кромкой, причем направление навивки винтового шнека противоположно направлению вращения вала с диском, а каждая закрепленная на наклонном сегменте диска счищающая пластина выполнена по всей ее длине с расположенным в верхней части пластины заостренным ножом с горизонтальным,направленным в сторону вращения диска и выступающим над верхней плоскостью его горизонтального сегмента режущим лезвием. На фиг. 1 изображен измельчитель рулонов стебельчатого корма, продольный разрез на фиг. 2 - то же, вид сверху (крышка условно не показана) на фиг. 3 - разрез - на фиг. 2. Измельчитель рулонов стебельчатых кормов содержит корпус 1, по центру корпуса закреплена загрузочная горловина 2. Горловина 2 частично утоплена в корпусе 1, кольцо,образованное корпусом 1 и наружной поверхностью горловины 2, закрыто крышкой 3. Ниже загрузочной горловины 2 установлен на вертикальном валу 4 диск, состоящий из горизонтального 5 и наклонного 6 сегментов, причем площадь горизонтального сегмента больше площади наклонного. На горизонтальном сегменте 5 закреплены измельчающие элементы 7 (рыхлители), а на наклонном - радиальные счесывающие пластины 8, пластины выступают за пределы диска для усиления вентиляционного эффекта, необходимого при выгрузке корма за пределы корпуса 1. Вал 4 связан с электроприводом 9. К нижней плоскости горизонтального сегмента 5 диска присоединены радиальные лопатки 10, а на внутренней поверхности загрузочной горловины 2 закреплены выступы 11 с образованием в полостях вертикальных каналов. К корпусу 1 тангенциально закреплен люк 12 с выгрузным окном 13. Измельчитель смонтирован на раме 14. По оси симметрии вала 4 к верхней плоскости горизонтального сегмента 5 диска прикреплено звено конусообразной формы 15, вертикальная ось которого совпадает с осью симметрии вала 4, при этом на звене 15 закреплен винтовой шнек с заостренной зубчатой кромкой 16, причем направление навивки винтового шнека 16 противоположно направлению вращения вала 4 с диском. Каждая закрепленная на наклонном сегменте 6 диска счищающая пластина 8 выполнена по всей ее длине с расположенным в верхней части пластины заостренным ножом 17 с горизонтальным, направленным в сторону вращения диска и выступающим над верхней плоскостью его горизонтального сегмента в пределах высоты измельчающих элементов 7 режущим лезвием. Угол наклона нижних плоскостей заостренных ножей 17 к горизонту меньше угла трения стебельчатых кормов о сталь и составляет 17-19 4, а угол заточки режущего лезвия, согласно 4, принят равным 14-15. Измельчитель рулонов стебельчатых кормов работает следующим образом. Подлежащий обработке рулон подается в загрузочную горловину 2 между выступами 11, нижняя поверхность рулона прилегает к горизонтальному сегменту 5 диска, включается привод 9, выступы 11 удерживают рулон от проворачивания. Ориентация рулона необязательна. Закрепленные на вращающемся диске измельчающие элементы 7 внедряются в нижнюю поверхность рулона, разрыхляют ее, подвергают частичному измельчению,пластины 8 с заостренными ножами 17 срезают этот слой корма. Стебельчатый корм в центральной зоне диска раздвигается вершиной звена конусообразной формы 15 и далее измельчается винтовым шнеком с заостренной зубчатой кромкой 16, причем, так как направление навивки винтового шнека противоположно направлению вращения вала с диском, воздействие зубьев винтового шнека на центральную часть рулона является максимально продолжительным до полного измельчения стебельчатого корма в этой части 3 66302010.10.30 рулона, что обеспечивает высокое качество измельчения всего корма и исключает зависание центральной части рулона при упоре ее в диск. При этом обеспечиваются стабильность процесса измельчения без зависания рулона из-за упора его центральной части в горизонтальный сегмент 5 диска и увеличение выхода обработанного корма в единицу времени. Срезанный и измельченный корм беспрепятственно, в том числе и за счет выполнения угла наклона нижних плоскостей заостренных ножей 17 к горизонту меньше угла трения стебельчатых кормов о сталь, поступает в промежутки между пластинами 8 и далее под действием вентиляционного эффекта, создаваемого лопатками 10 и пластинами 8, через окно 13 выгрузного люка 12 выбрасывается за пределы измельчителя. Воздух для обеспечения вентиляционного эффекта поступает через каналы, образованные выступами 11. В процессе работы измельчителя рулонов корм подвергается деформации, рыхлению, безопорному измельчению, при этом сохраняется лиственный состав корма. Полученный после обработки корм направляется на скармливание либо в смеситель для обогащения другими видами кормов или на выгульную площадку. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
