Разрушитель рулонов стебельчатых кормов
Номер патента: U 6535
Опубликовано: 30.08.2010
Авторы: Агейчик Валерий Александрович, Основин Сергей Викторович, Основина Лариса Григорьевна
Текст

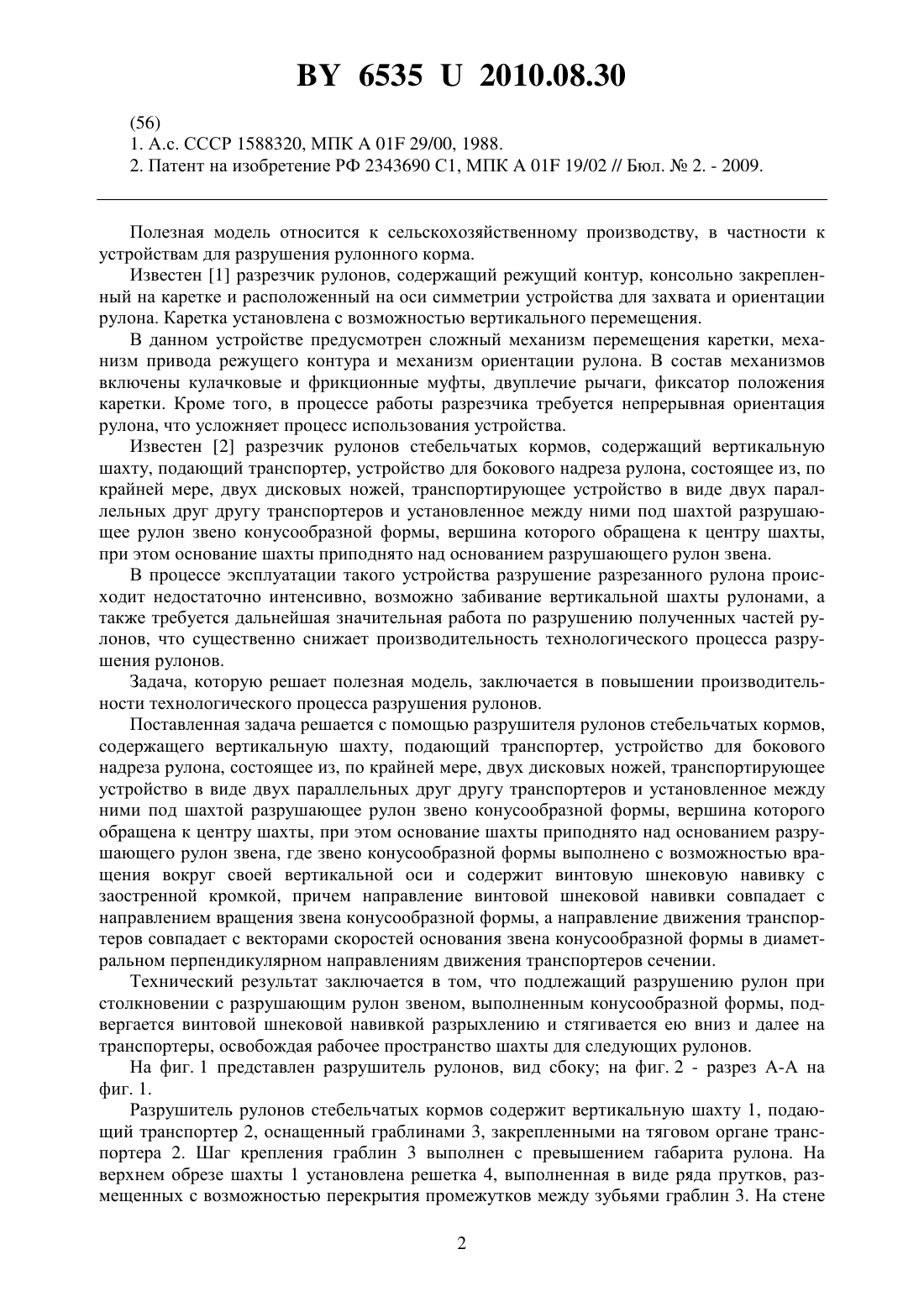

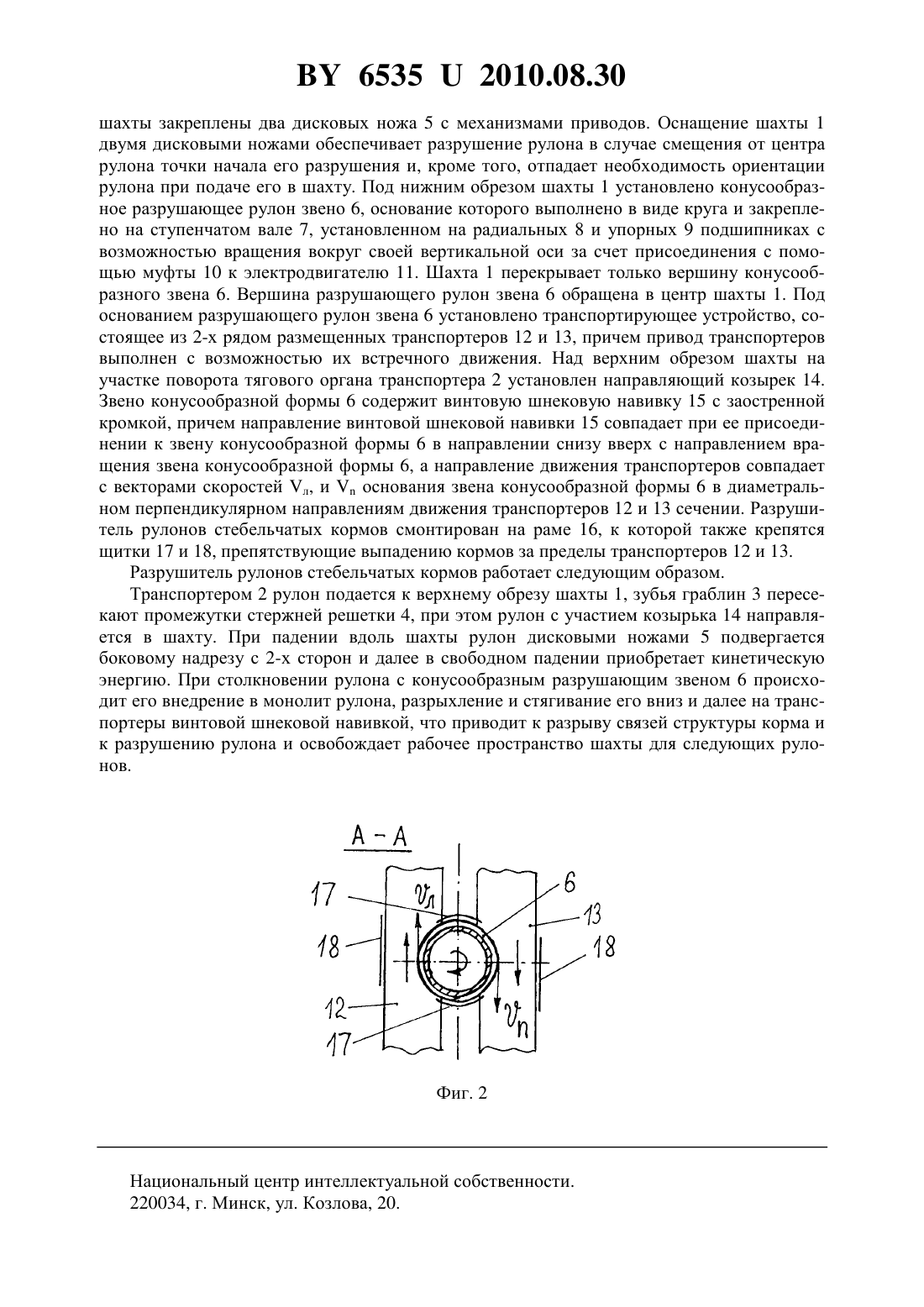

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАЗРУШИТЕЛЬ РУЛОНОВ СТЕБЕЛЬЧАТЫХ КОРМОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основина Лариса Григорьевна Основин Сергей Викторович Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Разрушитель рулонов стебельчатых кормов, содержащий вертикальную шахту, подающий транспортер, устройство для бокового надреза рулона, состоящее из, по крайней мере,двух дисковых ножей, транспортирующее устройство в виде двух параллельных друг другу транспортеров и установленное между ними под шахтой разрушающее рулон звено конусообразной формы, вершина которого обращена к центру шахты, при этом основание шахты приподнято над основанием разрушающего рулон звена, отличающийся тем, что звено конусообразной формы выполнено с возможностью вращения вокруг своей вертикальной оси и содержит винтовую шнековую навивку с заостренной кромкой, причем направление винтовой шнековой навивки совпадает с направлением вращения звена конусообразной формы,а направление движения транспортеров совпадает с векторами скоростей основания звена конусообразной формы в диаметральном перпендикулярном направлениям движения транспортеров сечении.(56) 1. А.с. СССР 1588320, МПК 01 29/00, 1988. 2. Патент на изобретение РФ 2343690 С 1, МПК 01 19/02 // Бюл.2. - 2009. Полезная модель относится к сельскохозяйственному производству, в частности к устройствам для разрушения рулонного корма. Известен 1 разрезчик рулонов, содержащий режущий контур, консольно закрепленный на каретке и расположенный на оси симметрии устройства для захвата и ориентации рулона. Каретка установлена с возможностью вертикального перемещения. В данном устройстве предусмотрен сложный механизм перемещения каретки, механизм привода режущего контура и механизм ориентации рулона. В состав механизмов включены кулачковые и фрикционные муфты, двуплечие рычаги, фиксатор положения каретки. Кроме того, в процессе работы разрезчика требуется непрерывная ориентация рулона, что усложняет процесс использования устройства. Известен 2 разрезчик рулонов стебельчатых кормов, содержащий вертикальную шахту, подающий транспортер, устройство для бокового надреза рулона, состоящее из, по крайней мере, двух дисковых ножей, транспортирующее устройство в виде двух параллельных друг другу транспортеров и установленное между ними под шахтой разрушающее рулон звено конусообразной формы, вершина которого обращена к центру шахты,при этом основание шахты приподнято над основанием разрушающего рулон звена. В процессе эксплуатации такого устройства разрушение разрезанного рулона происходит недостаточно интенсивно, возможно забивание вертикальной шахты рулонами, а также требуется дальнейшая значительная работа по разрушению полученных частей рулонов, что существенно снижает производительность технологического процесса разрушения рулонов. Задача, которую решает полезная модель, заключается в повышении производительности технологического процесса разрушения рулонов. Поставленная задача решается с помощью разрушителя рулонов стебельчатых кормов,содержащего вертикальную шахту, подающий транспортер, устройство для бокового надреза рулона, состоящее из, по крайней мере, двух дисковых ножей, транспортирующее устройство в виде двух параллельных друг другу транспортеров и установленное между ними под шахтой разрушающее рулон звено конусообразной формы, вершина которого обращена к центру шахты, при этом основание шахты приподнято над основанием разрушающего рулон звена, где звено конусообразной формы выполнено с возможностью вращения вокруг своей вертикальной оси и содержит винтовую шнековую навивку с заостренной кромкой, причем направление винтовой шнековой навивки совпадает с направлением вращения звена конусообразной формы, а направление движения транспортеров совпадает с векторами скоростей основания звена конусообразной формы в диаметральном перпендикулярном направлениям движения транспортеров сечении. Технический результат заключается в том, что подлежащий разрушению рулон при столкновении с разрушающим рулон звеном, выполненным конусообразной формы, подвергается винтовой шнековой навивкой разрыхлению и стягивается ею вниз и далее на транспортеры, освобождая рабочее пространство шахты для следующих рулонов. На фиг. 1 представлен разрушитель рулонов, вид сбоку на фиг. 2 - разрез А-А на фиг. 1. Разрушитель рулонов стебельчатых кормов содержит вертикальную шахту 1, подающий транспортер 2, оснащенный граблинами 3, закрепленными на тяговом органе транспортера 2. Шаг крепления граблин 3 выполнен с превышением габарита рулона. На верхнем обрезе шахты 1 установлена решетка 4, выполненная в виде ряда прутков, размещенных с возможностью перекрытия промежутков между зубьями граблин 3. На стене 2 65352010.08.30 шахты закреплены два дисковых ножа 5 с механизмами приводов. Оснащение шахты 1 двумя дисковыми ножами обеспечивает разрушение рулона в случае смещения от центра рулона точки начала его разрушения и, кроме того, отпадает необходимость ориентации рулона при подаче его в шахту. Под нижним обрезом шахты 1 установлено конусообразное разрушающее рулон звено 6, основание которого выполнено в виде круга и закреплено на ступенчатом вале 7, установленном на радиальных 8 и упорных 9 подшипниках с возможностью вращения вокруг своей вертикальной оси за счет присоединения с помощью муфты 10 к электродвигателю 11. Шахта 1 перекрывает только вершину конусообразного звена 6. Вершина разрушающего рулон звена 6 обращена в центр шахты 1. Под основанием разрушающего рулон звена 6 установлено транспортирующее устройство, состоящее из 2-х рядом размещенных транспортеров 12 и 13, причем привод транспортеров выполнен с возможностью их встречного движения. Над верхним обрезом шахты на участке поворота тягового органа транспортера 2 установлен направляющий козырек 14. Звено конусообразной формы 6 содержит винтовую шнековую навивку 15 с заостренной кромкой, причем направление винтовой шнековой навивки 15 совпадает при ее присоединении к звену конусообразной формы 6 в направлении снизу вверх с направлением вращения звена конусообразной формы 6, а направление движения транспортеров совпадает с векторами скоростей л, иоснования звена конусообразной формы 6 в диаметральном перпендикулярном направлениям движения транспортеров 12 и 13 сечении. Разрушитель рулонов стебельчатых кормов смонтирован на раме 16, к которой также крепятся щитки 17 и 18, препятствующие выпадению кормов за пределы транспортеров 12 и 13. Разрушитель рулонов стебельчатых кормов работает следующим образом. Транспортером 2 рулон подается к верхнему обрезу шахты 1, зубья граблин 3 пересекают промежутки стержней решетки 4, при этом рулон с участием козырька 14 направляется в шахту. При падении вдоль шахты рулон дисковыми ножами 5 подвергается боковому надрезу с 2-х сторон и далее в свободном падении приобретает кинетическую энергию. При столкновении рулона с конусообразным разрушающим звеном 6 происходит его внедрение в монолит рулона, разрыхление и стягивание его вниз и далее на транспортеры винтовой шнековой навивкой, что приводит к разрыву связей структуры корма и к разрушению рулона и освобождает рабочее пространство шахты для следующих рулонов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: A01F 29/00
Метки: рулонов, кормов, разрушитель, стебельчатых
