Устройство для крепления несъемного зубного протеза

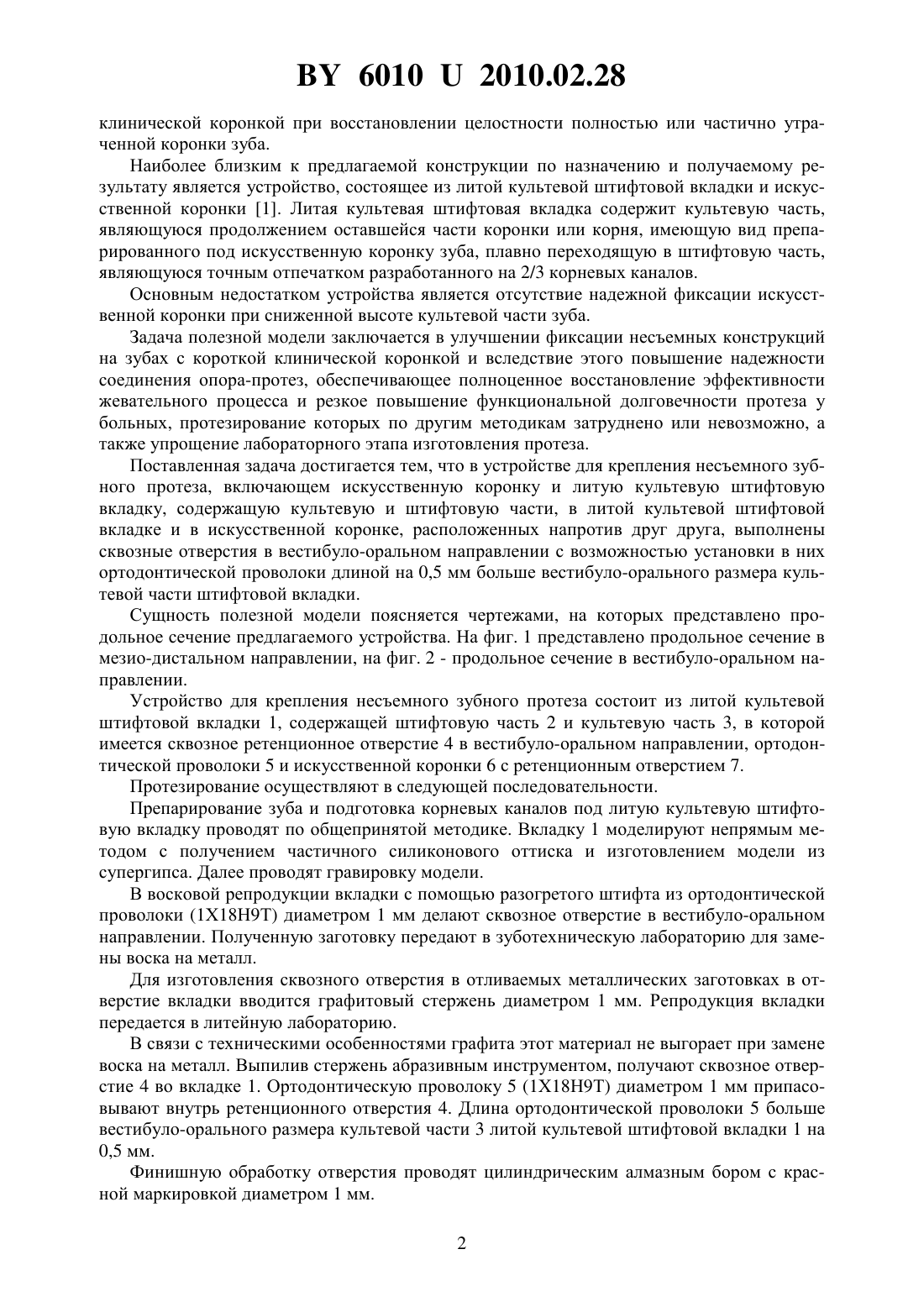

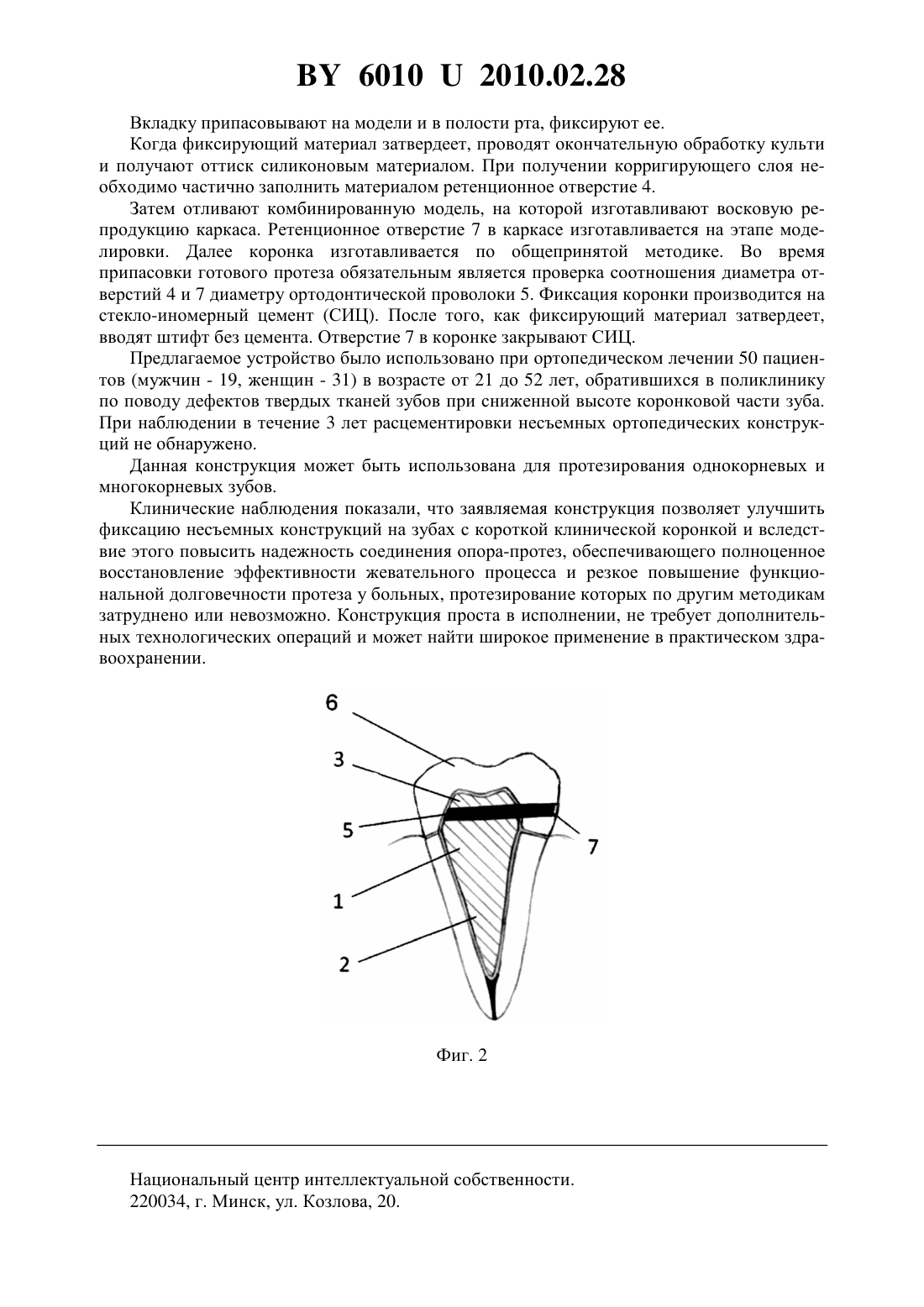

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ НЕСЪЕМНОГО ЗУБНОГО ПРОТЕЗА(71) Заявитель Учреждение образования Белорусский государственный медицинский университет(72) Авторы Белодед Леонид Владимирович Долбыш Ална Александровна(73) Патентообладатель Учреждение образования Белорусский государственный медицинский университет(57) Устройство для крепления несъемного зубного протеза, включающее искусственную коронку и литую культевую штифтовую вкладку, содержащую культевую и штифтовую части, отличающееся тем, что в литой культевой штифтовой вкладке и в искусственной коронке, расположенных напротив друг друга, выполнены сквозные отверстия в вестибуло-оральном направлении с возможностью установки в них ортодонтической проволоки длиной на 0,5 мм больше вестибуло-орального размера культевой части штифтовой вкладки. Фиг. 1 Полезная модель относится к медицине, а именно к ортопедической стоматологии, и предназначена для улучшения фиксации несъемных конструкций на зубах с короткой 60102010.02.28 клинической коронкой при восстановлении целостности полностью или частично утраченной коронки зуба. Наиболее близким к предлагаемой конструкции по назначению и получаемому результату является устройство, состоящее из литой культевой штифтовой вкладки и искусственной коронки 1. Литая культевая штифтовая вкладка содержит культевую часть,являющуюся продолжением оставшейся части коронки или корня, имеющую вид препарированного под искусственную коронку зуба, плавно переходящую в штифтовую часть,являющуюся точным отпечатком разработанного на 2/3 корневых каналов. Основным недостатком устройства является отсутствие надежной фиксации искусственной коронки при сниженной высоте культевой части зуба. Задача полезной модели заключается в улучшении фиксации несъемных конструкций на зубах с короткой клинической коронкой и вследствие этого повышение надежности соединения опора-протез, обеспечивающее полноценное восстановление эффективности жевательного процесса и резкое повышение функциональной долговечности протеза у больных, протезирование которых по другим методикам затруднено или невозможно, а также упрощение лабораторного этапа изготовления протеза. Поставленная задача достигается тем, что в устройстве для крепления несъемного зубного протеза, включающем искусственную коронку и литую культевую штифтовую вкладку, содержащую культевую и штифтовую части, в литой культевой штифтовой вкладке и в искусственной коронке, расположенных напротив друг друга, выполнены сквозные отверстия в вестибуло-оральном направлении с возможностью установки в них ортодонтической проволоки длиной на 0,5 мм больше вестибуло-орального размера культевой части штифтовой вкладки. Сущность полезной модели поясняется чертежами, на которых представлено продольное сечение предлагаемого устройства. На фиг. 1 представлено продольное сечение в мезио-дистальном направлении, на фиг. 2 - продольное сечение в вестибуло-оральном направлении. Устройство для крепления несъемного зубного протеза состоит из литой культевой штифтовой вкладки 1, содержащей штифтовую часть 2 и культевую часть 3, в которой имеется сквозное ретенционное отверстие 4 в вестибуло-оральном направлении, ортодонтической проволоки 5 и искусственной коронки 6 с ретенционным отверстием 7. Протезирование осуществляют в следующей последовательности. Препарирование зуба и подготовка корневых каналов под литую культевую штифтовую вкладку проводят по общепринятой методике. Вкладку 1 моделируют непрямым методом с получением частичного силиконового оттиска и изготовлением модели из супергипса. Далее проводят гравировку модели. В восковой репродукции вкладки с помощью разогретого штифта из ортодонтической проволоки (1 Х 18 Н 9 Т) диаметром 1 мм делают сквозное отверстие в вестибуло-оральном направлении. Полученную заготовку передают в зуботехническую лабораторию для замены воска на металл. Для изготовления сквозного отверстия в отливаемых металлических заготовках в отверстие вкладки вводится графитовый стержень диаметром 1 мм. Репродукция вкладки передается в литейную лабораторию. В связи с техническими особенностями графита этот материал не выгорает при замене воска на металл. Выпилив стержень абразивным инструментом, получают сквозное отверстие 4 во вкладке 1. Ортодонтическую проволоку 5 (1 Х 18 Н 9 Т) диаметром 1 мм припасовывают внутрь ретенционного отверстия 4. Длина ортодонтической проволоки 5 больше вестибуло-орального размера культевой части 3 литой культевой штифтовой вкладки 1 на 0,5 мм. Финишную обработку отверстия проводят цилиндрическим алмазным бором с красной маркировкой диаметром 1 мм. 2 60102010.02.28 Вкладку припасовывают на модели и в полости рта, фиксируют ее. Когда фиксирующий материал затвердеет, проводят окончательную обработку культи и получают оттиск силиконовым материалом. При получении корригирующего слоя необходимо частично заполнить материалом ретенционное отверстие 4. Затем отливают комбинированную модель, на которой изготавливают восковую репродукцию каркаса. Ретенционное отверстие 7 в каркасе изготавливается на этапе моделировки. Далее коронка изготавливается по общепринятой методике. Во время припасовки готового протеза обязательным является проверка соотношения диаметра отверстий 4 и 7 диаметру ортодонтической проволоки 5. Фиксация коронки производится на стекло-иномерный цемент (СИЦ). После того, как фиксирующий материал затвердеет,вводят штифт без цемента. Отверстие 7 в коронке закрывают СИЦ. Предлагаемое устройство было использовано при ортопедическом лечении 50 пациентов (мужчин - 19, женщин - 31) в возрасте от 21 до 52 лет, обратившихся в поликлинику по поводу дефектов твердых тканей зубов при сниженной высоте коронковой части зуба. При наблюдении в течение 3 лет расцементировки несъемных ортопедических конструкций не обнаружено. Данная конструкция может быть использована для протезирования однокорневых и многокорневых зубов. Клинические наблюдения показали, что заявляемая конструкция позволяет улучшить фиксацию несъемных конструкций на зубах с короткой клинической коронкой и вследствие этого повысить надежность соединения опора-протез, обеспечивающего полноценное восстановление эффективности жевательного процесса и резкое повышение функциональной долговечности протеза у больных, протезирование которых по другим методикам затруднено или невозможно. Конструкция проста в исполнении, не требует дополнительных технологических операций и может найти широкое применение в практическом здравоохранении. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
