Теплоизоляционный стеновой блок

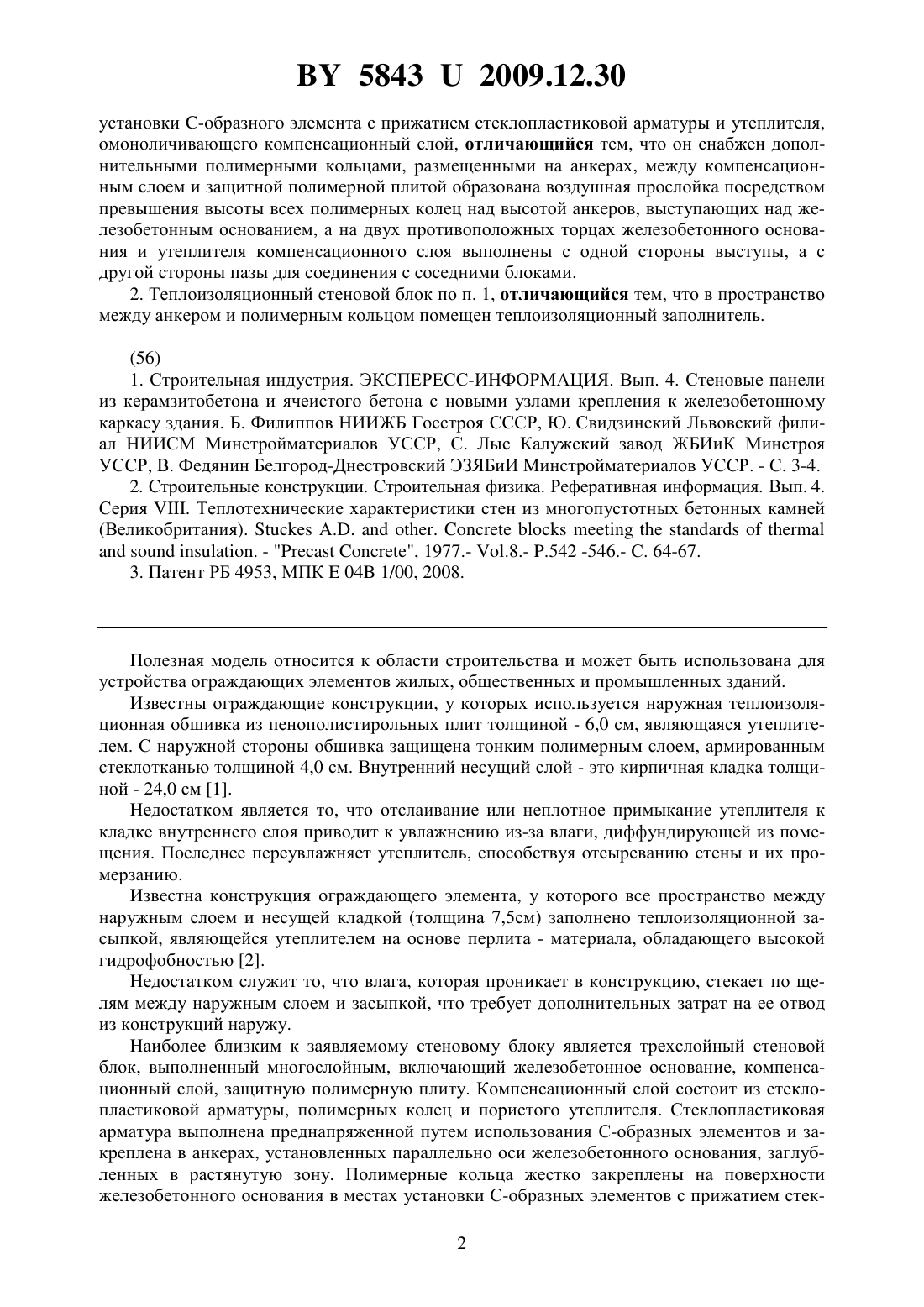

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Шабанов Дмитрий Николаевич Заев Макар Владимирович Гайлеш Евгений Петрович Давыдов Кирилл Александрович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) 1. Теплоизоляционный стеновой блок, выполненный многослойным, включающий железобетонное основание, компенсационный слой, защитную полимерную плиту, причем компенсационный слой состоит из стеклопластиковой арматуры, преднапряженной путем использования С-образного элемента, закрепленной в анкерах, установленных параллельно оси железобетонного основания и заглубленных в растянутую зону, полимерного кольца, жестко закрепленного на поверхности железобетонного основания в месте 58432009.12.30 установки -образного элемента с прижатием стеклопластиковой арматуры и утеплителя,омоноличивающего компенсационный слой, отличающийся тем, что он снабжен дополнительными полимерными кольцами, размещенными на анкерах, между компенсационным слоем и защитной полимерной плитой образована воздушная прослойка посредством превышения высоты всех полимерных колец над высотой анкеров, выступающих над железобетонным основанием, а на двух противоположных торцах железобетонного основания и утеплителя компенсационного слоя выполнены с одной стороны выступы, а с другой стороны пазы для соединения с соседними блоками. 2. Теплоизоляционный стеновой блок по п. 1, отличающийся тем, что в пространство между анкером и полимерным кольцом помещен теплоизоляционный заполнитель.(56) 1. Строительная индустрия. ЭКСПЕРЕСС-ИНФОРМАЦИЯ. Вып. 4. Стеновые панели из керамзитобетона и ячеистого бетона с новыми узлами крепления к железобетонному каркасу здания. Б. Филиппов НИИЖБ Госстроя СССР, Ю. Свидзинский Львовский филиал НИИСМ Минстройматериалов УССР, С. Лыс Калужский завод ЖБИиК Минстроя УССР, В. Федянин Белгород-Днестровский ЭЗЯБиИ Минстройматериалов УССР. - С. 3-4. 2. Строительные конструкции. Строительная физика. Реферативная информация. Вып. 4. Серия . Теплотехнические характеристики стен из многопустотных бетонных камней Полезная модель относится к области строительства и может быть использована для устройства ограждающих элементов жилых, общественных и промышленных зданий. Известны ограждающие конструкции, у которых используется наружная теплоизоляционная обшивка из пенополистирольных плит толщиной - 6,0 см, являющаяся утеплителем. С наружной стороны обшивка защищена тонким полимерным слоем, армированным стеклотканью толщиной 4,0 см. Внутренний несущий слой - это кирпичная кладка толщиной - 24,0 см 1. Недостатком является то, что отслаивание или неплотное примыкание утеплителя к кладке внутреннего слоя приводит к увлажнению из-за влаги, диффундирующей из помещения. Последнее переувлажняет утеплитель, способствуя отсыреванию стены и их промерзанию. Известна конструкция ограждающего элемента, у которого все пространство между наружным слоем и несущей кладкой (толщина 7,5 см) заполнено теплоизоляционной засыпкой, являющейся утеплителем на основе перлита - материала, обладающего высокой гидрофобностью 2. Недостатком служит то, что влага, которая проникает в конструкцию, стекает по щелям между наружным слоем и засыпкой, что требует дополнительных затрат на ее отвод из конструкций наружу. Наиболее близким к заявляемому стеновому блоку является трехслойный стеновой блок, выполненный многослойным, включающий железобетонное основание, компенсационный слой, защитную полимерную плиту. Компенсационный слой состоит из стеклопластиковой арматуры, полимерных колец и пористого утеплителя. Стеклопластиковая арматура выполнена преднапряженной путем использования С-образных элементов и закреплена в анкерах, установленных параллельно оси железобетонного основания, заглубленных в растянутую зону. Полимерные кольца жестко закреплены на поверхности железобетонного основания в местах установки С-образных элементов с прижатием стек 2 58432009.12.30 лопластиковой арматуры. Пористый утеплитель омоноличивает компенсационный слой на высоту полимерных колец 3. Недостатком известного теплоизоляционного стенового блока является отсутствие вентилируемой воздушной прослойки, препятствующей образованию конденсата, который во время эксплуатации будет собираться в пустотах, или на границе пористого утеплителя и бетонного основания. Данный недостаток приводит к снижению долговечности строительных конструкций. Задачей полезной модели является повышение долговечности стеновых блоков и строительных конструкций в целом. Поставленная задача достигается тем, что теплоизоляционный стеновой блок, выполненный многослойным, включает железобетонное основание, компенсационный слой, защитную полимерную плиту. Компенсационный слой состоит из стеклопластиковой арматуры, полимерных колец и утеплителя. Стеклопластиковая арматура выполнена преднапряженной путем использования С-образных элементов и закреплена в анкерах, установленных параллельно оси железобетонного основания, заглубленных в растянутую зону. Полимерные кольца жестко закреплены на поверхности железобетонного основания в местах установки С-образных элементов с прижатием стеклопластиковой арматуры. Утеплитель омоноличивает компенсационный слой. В отличие от известного стеновой блок снабжен дополнительными полимерными кольцами, размещенными на анкерах. Между компенсационным слоем и защитной полимерной плитой образована воздушная прослойка посредством превышения высоты полимерных колец над высотой анкеров,выступающих над железобетонным основанием, а на двух противоположных торцах железобетонного основания и утеплителя компенсационного слоя выполнены с одной стороны выступы, а с другой стороны пазы для соединения с соседними блоками. Кроме того, в пространство между анкером и полимерным кольцом помещен теплоизоляционный заполнитель. В качестве полимерных материалов может быть использован стеклопластик, пенополистирол и др. Отличительными признаками заявляемой полезной модели является наличие новых элементов, а именно дополнительных полимерных колец, размещенных на анкерах наличие воздушной прослойки, организуемой за счет разницы высоты всех полимерных колец и высоты анкеров форма выполнения противоположных торцов железобетонного основания и утеплителя для их соединения с помощью выступов и пазов. Благодаря воздушной прослойке и надежному соединению железобетонного основания и утеплителя с помощью выступов и пазов исключается образование конденсата на поверхностях пустот, а вместе с тем и переувлажнения стенового блока. Повышение степени вентиляции позволяет повысить долговечность стеновых блоков и строительных конструкций в целом. Конструкция заявляемого теплоизоляционного стенового блока поясняется чертежом. На фиг. 1 изображен разрез теплоизоляционного стенового блока, на фиг. 2, 3 - то же, в аксонометрии. Устройство теплоизоляционного стенового блока содержит наружное железобетонное основание 1 в виде плиты, анкеры 2, преднапряженную стеклопластиковую арматуру 3, Собразный самозащелкивающийся элемент 4, полимерные кольца 5, утеплитель 6, вентилируемую воздушную прослойку 7, защитную полимерную плиту 8, теплоизоляционный заполнитель 9. Противоположные торцы железобетонного основания 1 и утеплителя 6 выполнены соответственно с выступами и пазами. Изготовление заявляемого теплоизоляционного стенового блока предусматривает две технологии раздельно-совмещенную и совмещенную. 58432009.12.30 Совмещенная технология предусматривает первоначальное бетонирование наружной части основания 1 с закладными деталями для анкерных устройств с последующей приваркой к ним анкеров 2, затем монтаж преднапряженной с помощью С-образного элемента 4 стеклопластиковой арматуры 3, с установкой полимерных колец 5 с заполнителем 9. Благодаря разности высот между анкерами 2 и полимерными кольцами 5, выступающими над железобетонным основанием 1, создается вентилируемая воздушная прослойка 7, после осуществляется монтаж утеплителя 6 и наружной защитной полимерной плиты 8. Раздельно - совмещенная технология предусматривает изготовление железобетонного основания 1 заранее отдельно, возможно даже на другом заводе. После чего устанавливают анкеры 2 на глубину 0,75 толщины железобетонного основания 1 или же в растянутую зону, затем осуществляют монтаж преднапряженной с помощью С-образного элемента 4 стеклопластиковой арматуры 3, с установкой полимерных колец 5 с заполнителем 9. Благодаря разности высот между анкерами 2 и полимерными кольцами 5, выступающими над железобетонным основанием 1, создается вентилируемая воздушная прослойка 7, после осуществляется монтаж утеплителя 6 и наружной защитной полимерной плиты 8. Использование заявляемого теплоизоляционного стенового блока позволит улучшить теплотехнические характеристики стен и повысить их долговечность, а также строительных конструкций в целом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
