Капустоуборочный комбайн

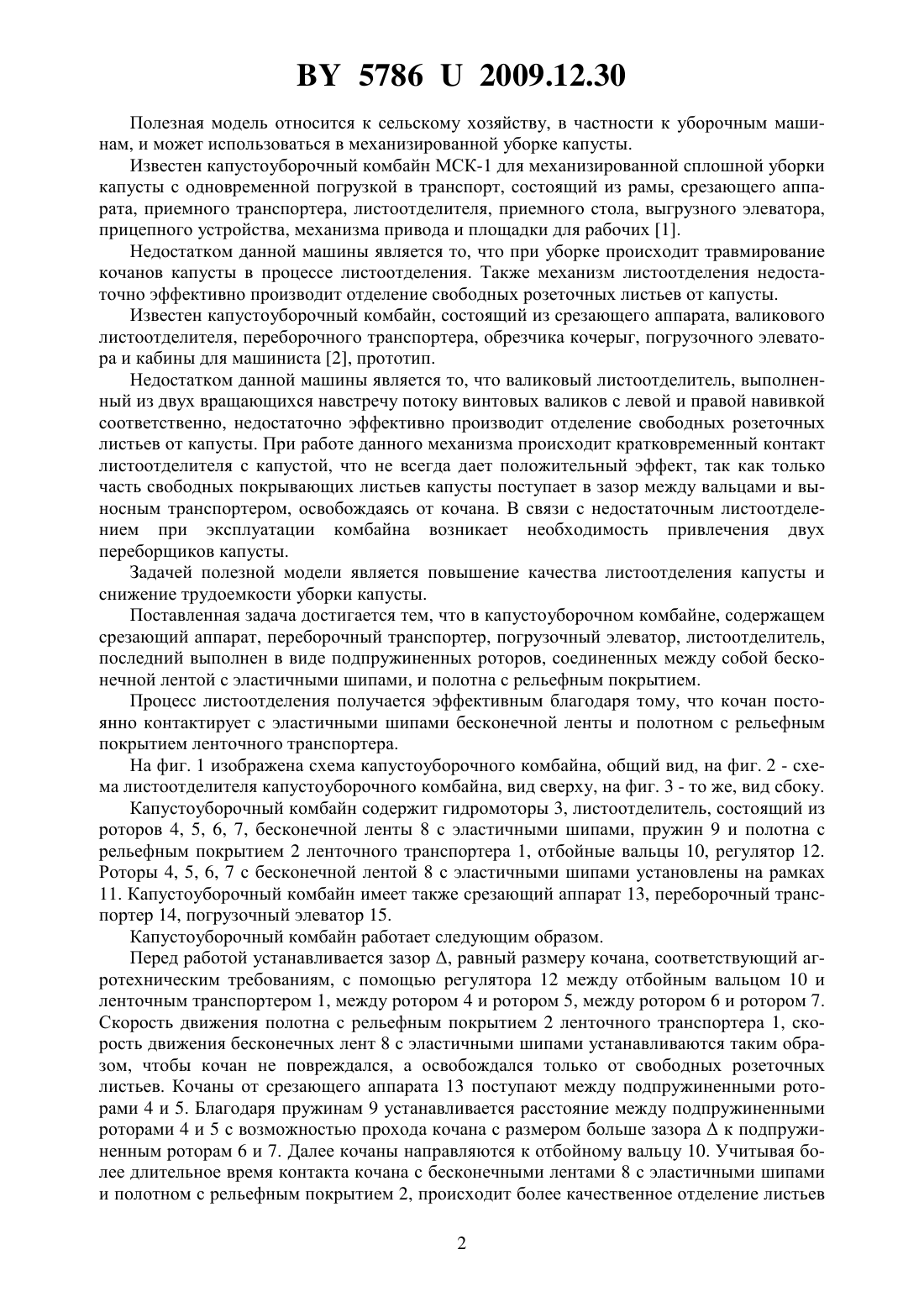

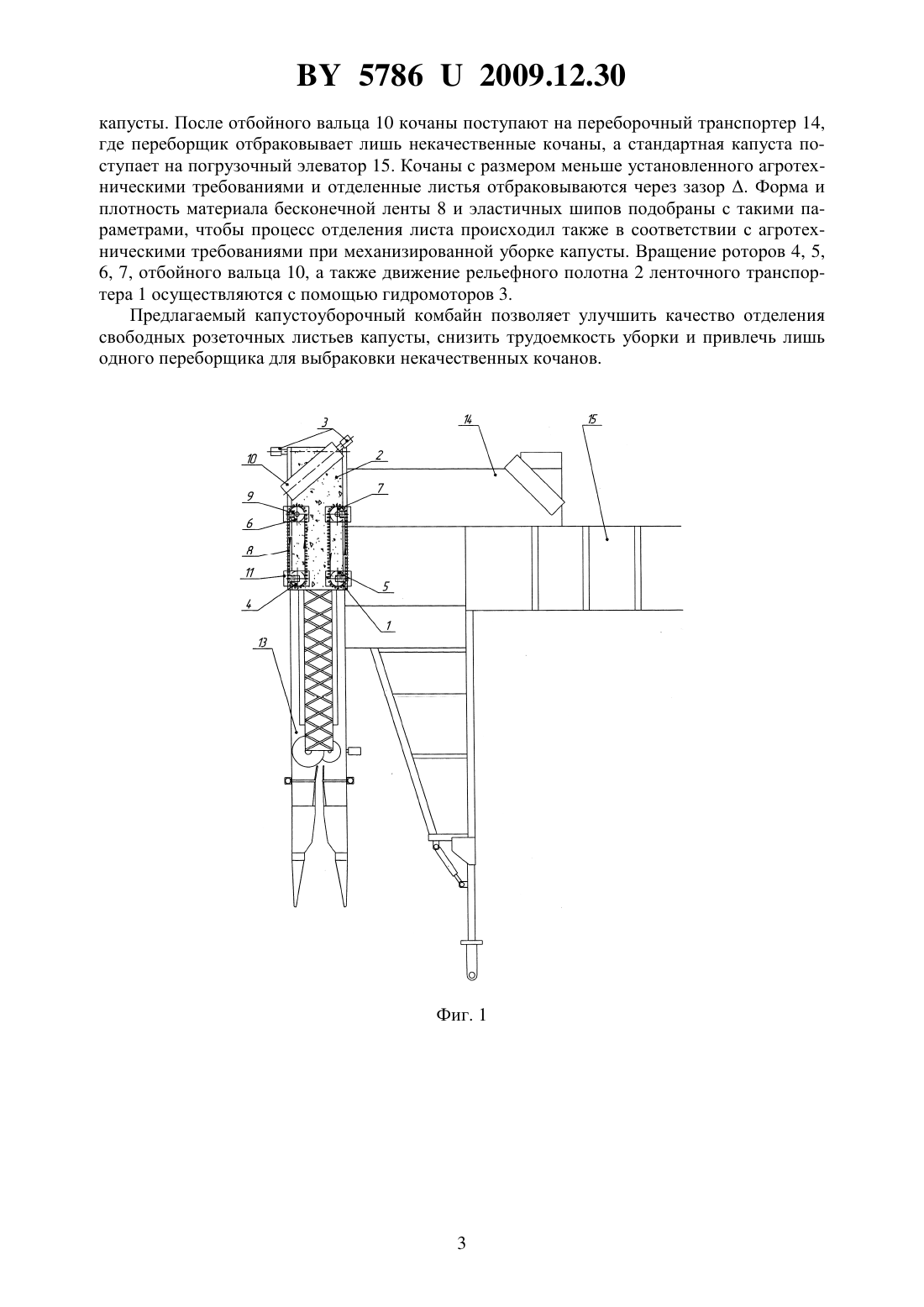

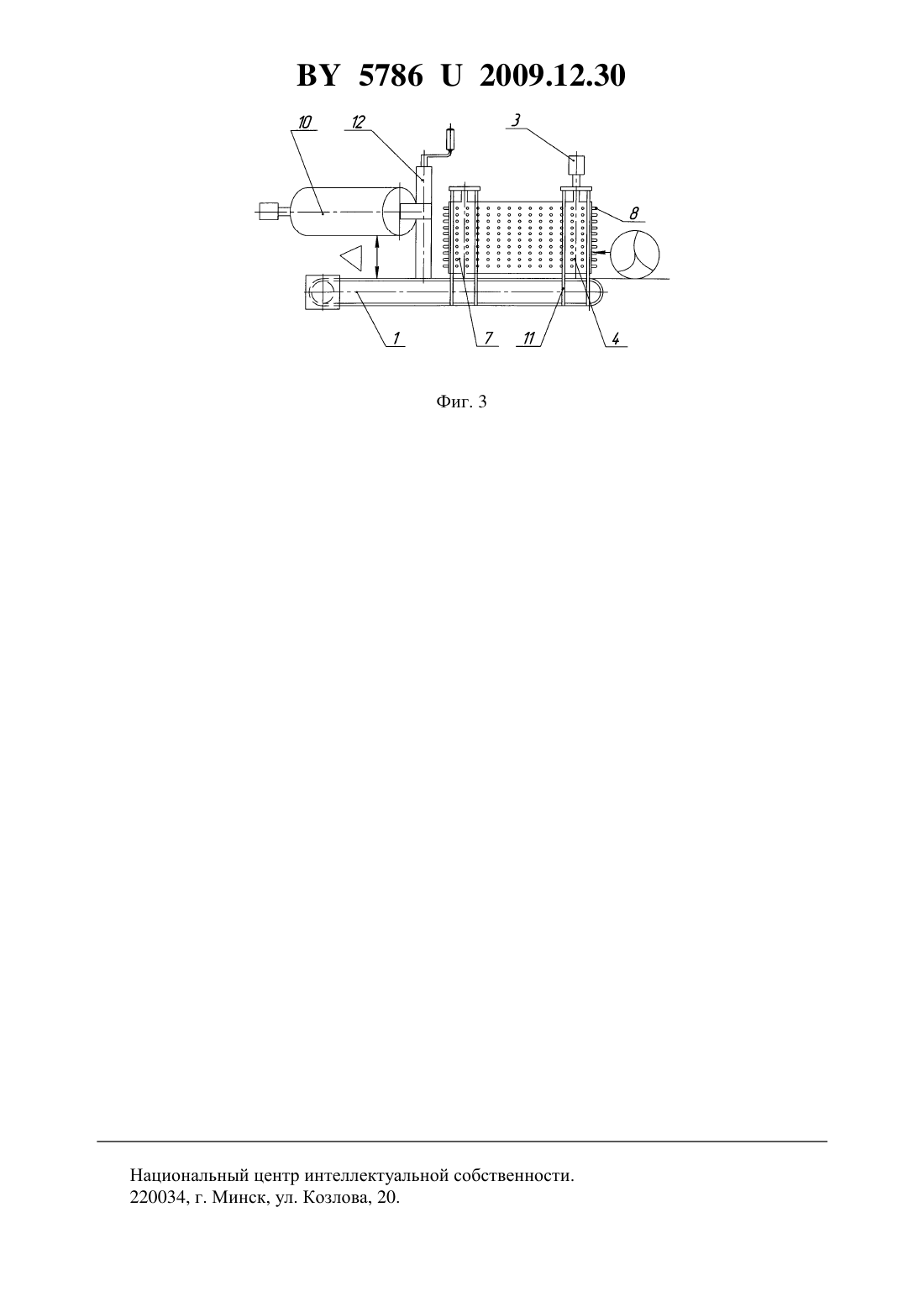

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Апанович Анатолий Адамович Рапинчук Александр Леонидович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Капустоуборочный комбайн, содержащий срезающий аппарат, переборочный транспортер, погрузочный элеватор, листоотделитель, отличающийся тем, что листоотделитель выполнен в виде подпружиненных роторов, соединенных между собой бесконечной лентой с эластичными шипами, и полотна с рельефным покрытием. 57862009.12.30 Полезная модель относится к сельскому хозяйству, в частности к уборочным машинам, и может использоваться в механизированной уборке капусты. Известен капустоуборочный комбайн МСК-1 для механизированной сплошной уборки капусты с одновременной погрузкой в транспорт, состоящий из рамы, срезающего аппарата, приемного транспортера, листоотделителя, приемного стола, выгрузного элеватора,прицепного устройства, механизма привода и площадки для рабочих 1. Недостатком данной машины является то, что при уборке происходит травмирование кочанов капусты в процессе листоотделения. Также механизм листоотделения недостаточно эффективно производит отделение свободных розеточных листьев от капусты. Известен капустоуборочный комбайн, состоящий из срезающего аппарата, валикового листоотделителя, переборочного транспортера, обрезчика кочерыг, погрузочного элеватора и кабины для машиниста 2, прототип. Недостатком данной машины является то, что валиковый листоотделитель, выполненный из двух вращающихся навстречу потоку винтовых валиков с левой и правой навивкой соответственно, недостаточно эффективно производит отделение свободных розеточных листьев от капусты. При работе данного механизма происходит кратковременный контакт листоотделителя с капустой, что не всегда дает положительный эффект, так как только часть свободных покрывающих листьев капусты поступает в зазор между вальцами и выносным транспортером, освобождаясь от кочана. В связи с недостаточным листоотделением при эксплуатации комбайна возникает необходимость привлечения двух переборщиков капусты. Задачей полезной модели является повышение качества листоотделения капусты и снижение трудоемкости уборки капусты. Поставленная задача достигается тем, что в капустоуборочном комбайне, содержащем срезающий аппарат, переборочный транспортер, погрузочный элеватор, листоотделитель,последний выполнен в виде подпружиненных роторов, соединенных между собой бесконечной лентой с эластичными шипами, и полотна с рельефным покрытием. Процесс листоотделения получается эффективным благодаря тому, что кочан постоянно контактирует с эластичными шипами бесконечной ленты и полотном с рельефным покрытием ленточного транспортера. На фиг. 1 изображена схема капустоуборочного комбайна, общий вид, на фиг. 2 - схема листоотделителя капустоуборочного комбайна, вид сверху, на фиг. 3 - то же, вид сбоку. Капустоуборочный комбайн содержит гидромоторы 3, листоотделитель, состоящий из роторов 4, 5, 6, 7, бесконечной ленты 8 с эластичными шипами, пружин 9 и полотна с рельефным покрытием 2 ленточного транспортера 1, отбойные вальцы 10, регулятор 12. Роторы 4, 5, 6, 7 с бесконечной лентой 8 с эластичными шипами установлены на рамках 11. Капустоуборочный комбайн имеет также срезающий аппарат 13, переборочный транспортер 14, погрузочный элеватор 15. Капустоуборочный комбайн работает следующим образом. Перед работой устанавливается зазор , равный размеру кочана, соответствующий агротехническим требованиям, с помощью регулятора 12 между отбойным вальцом 10 и ленточным транспортером 1, между ротором 4 и ротором 5, между ротором 6 и ротором 7. Скорость движения полотна с рельефным покрытием 2 ленточного транспортера 1, скорость движения бесконечных лент 8 с эластичными шипами устанавливаются таким образом, чтобы кочан не повреждался, а освобождался только от свободных розеточных листьев. Кочаны от срезающего аппарата 13 поступают между подпружиненными роторами 4 и 5. Благодаря пружинам 9 устанавливается расстояние между подпружиненными роторами 4 и 5 с возможностью прохода кочана с размером больше зазорак подпружиненным роторам 6 и 7. Далее кочаны направляются к отбойному вальцу 10. Учитывая более длительное время контакта кочана с бесконечными лентами 8 с эластичными шипами и полотном с рельефным покрытием 2, происходит более качественное отделение листьев 2 57862009.12.30 капусты. После отбойного вальца 10 кочаны поступают на переборочный транспортер 14,где переборщик отбраковывает лишь некачественные кочаны, а стандартная капуста поступает на погрузочный элеватор 15. Кочаны с размером меньше установленного агротехническими требованиями и отделенные листья отбраковываются через зазор . Форма и плотность материала бесконечной ленты 8 и эластичных шипов подобраны с такими параметрами, чтобы процесс отделения листа происходил также в соответствии с агротехническими требованиями при механизированной уборке капусты. Вращение роторов 4, 5,6, 7, отбойного вальца 10, а также движение рельефного полотна 2 ленточного транспортера 1 осуществляются с помощью гидромоторов 3. Предлагаемый капустоуборочный комбайн позволяет улучшить качество отделения свободных розеточных листьев капусты, снизить трудоемкость уборки и привлечь лишь одного переборщика для выбраковки некачественных кочанов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
