Сборное трубчатое ограждение

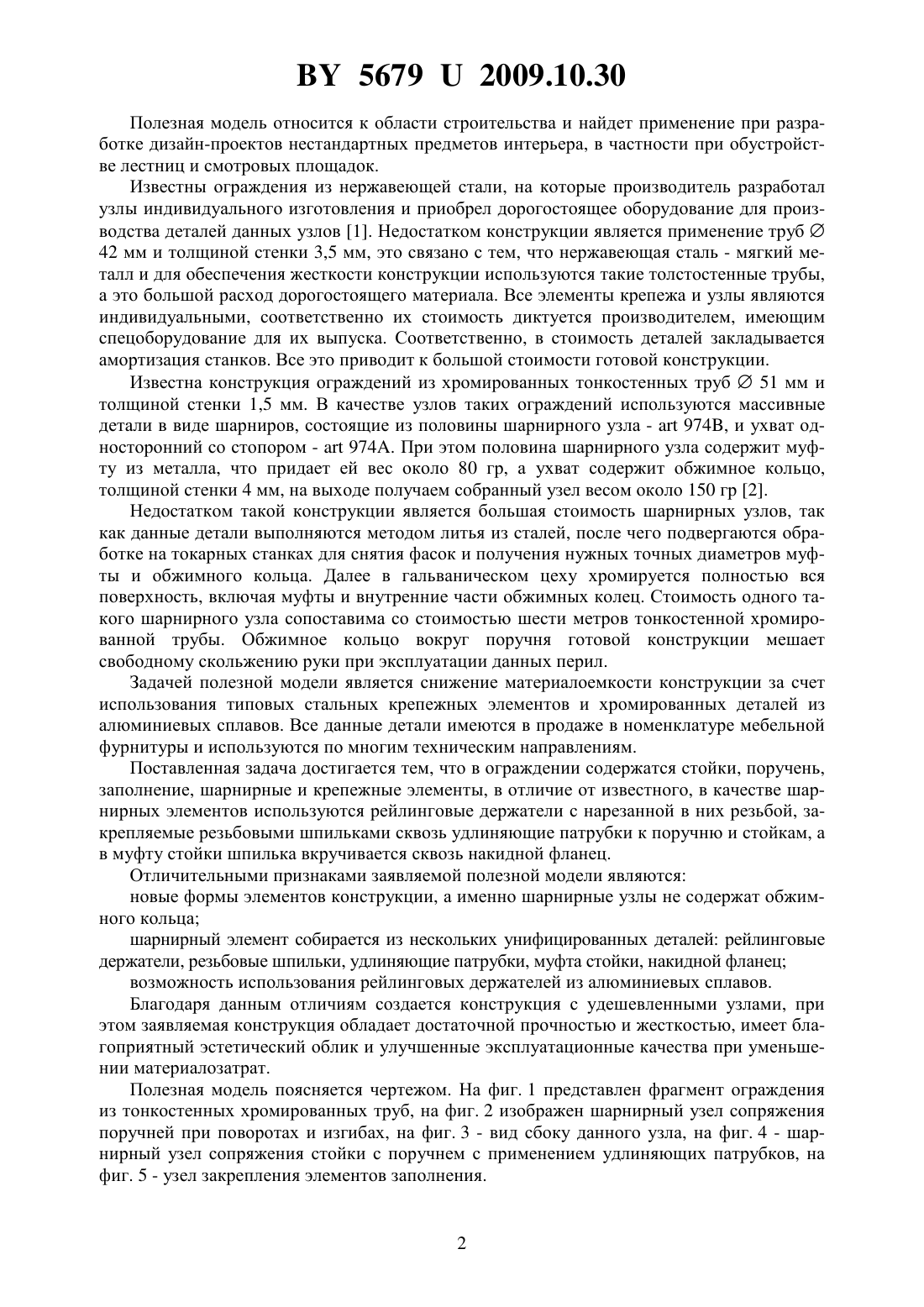

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Стриженок Виктория Игоревна(72) Автор Котенков Илья Александрович(73) Патентообладатель Стриженок Виктория Игоревна(57) Сборное трубчатое ограждение, содержащее стойки, поручень, заполнение, шарнирные и крепежные элементы, отличающееся тем, что в качестве шарнирных элементов используются рейлинговые держатели с нарезанной в них резьбой, закрепляемые резьбовыми шпильками сквозь удлиняющие патрубки к поручню и стойкам, при этом шпилька вкручивается в муфту стойки сквозь накидной фланец. 56792009.10.30 Полезная модель относится к области строительства и найдет применение при разработке дизайн-проектов нестандартных предметов интерьера, в частности при обустройстве лестниц и смотровых площадок. Известны ограждения из нержавеющей стали, на которые производитель разработал узлы индивидуального изготовления и приобрел дорогостоящее оборудование для производства деталей данных узлов 1. Недостатком конструкции является применение труб 42 мм и толщиной стенки 3,5 мм, это связано с тем, что нержавеющая сталь - мягкий металл и для обеспечения жесткости конструкции используются такие толстостенные трубы,а это большой расход дорогостоящего материала. Все элементы крепежа и узлы являются индивидуальными, соответственно их стоимость диктуется производителем, имеющим спецоборудование для их выпуска. Соответственно, в стоимость деталей закладывается амортизация станков. Все это приводит к большой стоимости готовой конструкции. Известна конструкция ограждений из хромированных тонкостенных труб 51 мм и толщиной стенки 1,5 мм. В качестве узлов таких ограждений используются массивные детали в виде шарниров, состоящие из половины шарнирного узла -974, и ухват односторонний со стопором -974. При этом половина шарнирного узла содержит муфту из металла, что придает ей вес около 80 гр, а ухват содержит обжимное кольцо,толщиной стенки 4 мм, на выходе получаем собранный узел весом около 150 гр 2. Недостатком такой конструкции является большая стоимость шарнирных узлов, так как данные детали выполняются методом литья из сталей, после чего подвергаются обработке на токарных станках для снятия фасок и получения нужных точных диаметров муфты и обжимного кольца. Далее в гальваническом цеху хромируется полностью вся поверхность, включая муфты и внутренние части обжимных колец. Стоимость одного такого шарнирного узла сопоставима со стоимостью шести метров тонкостенной хромированной трубы. Обжимное кольцо вокруг поручня готовой конструкции мешает свободному скольжению руки при эксплуатации данных перил. Задачей полезной модели является снижение материалоемкости конструкции за счет использования типовых стальных крепежных элементов и хромированных деталей из алюминиевых сплавов. Все данные детали имеются в продаже в номенклатуре мебельной фурнитуры и используются по многим техническим направлениям. Поставленная задача достигается тем, что в ограждении содержатся стойки, поручень,заполнение, шарнирные и крепежные элементы, в отличие от известного, в качестве шарнирных элементов используются рейлинговые держатели с нарезанной в них резьбой, закрепляемые резьбовыми шпильками сквозь удлиняющие патрубки к поручню и стойкам, а в муфту стойки шпилька вкручивается сквозь накидной фланец. Отличительными признаками заявляемой полезной модели являются новые формы элементов конструкции, а именно шарнирные узлы не содержат обжимного кольца шарнирный элемент собирается из нескольких унифицированных деталей рейлинговые держатели, резьбовые шпильки, удлиняющие патрубки, муфта стойки, накидной фланец возможность использования рейлинговых держателей из алюминиевых сплавов. Благодаря данным отличиям создается конструкция с удешевленными узлами, при этом заявляемая конструкция обладает достаточной прочностью и жесткостью, имеет благоприятный эстетический облик и улучшенные эксплуатационные качества при уменьшении материалозатрат. Полезная модель поясняется чертежом. На фиг. 1 представлен фрагмент ограждения из тонкостенных хромированных труб, на фиг. 2 изображен шарнирный узел сопряжения поручней при поворотах и изгибах, на фиг. 3 - вид сбоку данного узла, на фиг. 4 - шарнирный узел сопряжения стойки с поручнем с применением удлиняющих патрубков, на фиг. 5 - узел закрепления элементов заполнения. 56792009.10.30 Полезная модель содержит стойки 1, поручень 2, заполнение 3, рейлинговые держатели 4, накидной фланец 5, шайбы 6, винты 7, муфту 8, резьбовые шпильки 9, удлиненную гайку 10, удлиняющие патрубки 11. Устройство ограждений осуществляется следующим образом. Тонкостенные хромированные трубы 51, использующиеся для стоек 1, нарезаются согласно установленным размерам. Из пластика или металла вытачивается на токарном станке муфта 8, которая плотно устанавливается в стойку 1, как показано на фиг. 2. Далее, шпилька 9 вкручивается в муфту, поверх муфты 8 со шпилькой 9 одевается накидной фланец 5 с шайбой 6 таким образом, чтобы свободный конец шпильки 9 оставался торчать над шайбой 6. В рейлинговых держателях 4 нарезается резьба под шпильку 9, после чего данный держатель 4 накручивается на торчащий конец шпильки 9. В хромированной трубе 51,использующейся для поручня 2, просверливается отверстие и нарезается резьба под шпильку 9, далее шпилька 9 вкручивается в поручень 2, на нее одевается удлиняющий патрубок 11 и накручивается рейлинговый держатель 4 с резьбой. Рейлинговые держатели 4, расположенные на стойке 1 и поручне 2, совмещаются вместе, как показано на фиг. 3,сквозь них продеваются два винта 7 с шайбами 6 навстречу друг и вкручиваются в удлиненную гайку 10 согласно фиг. 4. После чего винты 7 зажимаются, в данном случае винты с внутренним шестигранником, обжимая рейлинговые держатели 4, соединяют шарнирно поручень 2 и стойку 1. Узел закрепления элементов заполнения 3 к стойкам 1 производится аналогично закреплению рейлингового держателя 4 к поручню при помощи шпильки 9 и удлиняющего патрубка 11, как показано на фиг. 5. Элементы заполнения 3 продеваются сквозь второе свободное отверстие рейлингового держателя 4 и фиксируются в нем, в данном случае в качестве заполнения 3 используются хромированные трубы 16 мм. Для удлиняющих патрубков 11 могут использоваться хромированные трубы 16 или 25 мм. После сборки всех узлов готовые секции ограждений упаковывают и транспортируют на строительную площадку для монтажа. При монтаже для закрепления стоек на основание могут использоваться любые типовые узлы, обеспечивающие жесткую фиксацию отдельных секций. Использование заявляемой модели позволит снизить материалоемкость конструкции за счет применения типовых унифицированных элементов резьбового крепежа и деталей из алюминиевых сплавов с возможностью применения тонкостенных труб без использования сварных соединений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
