Водонагреватель

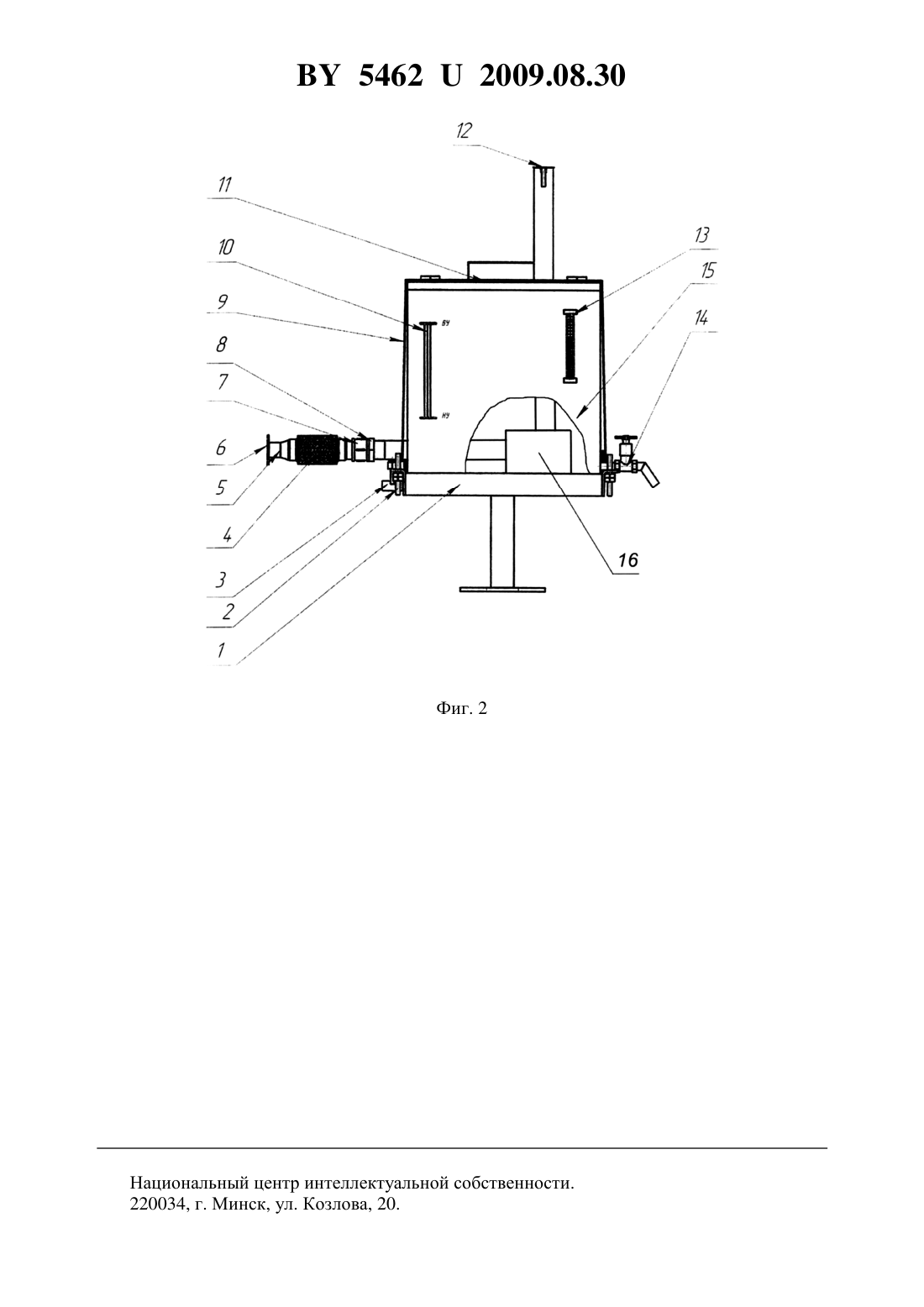

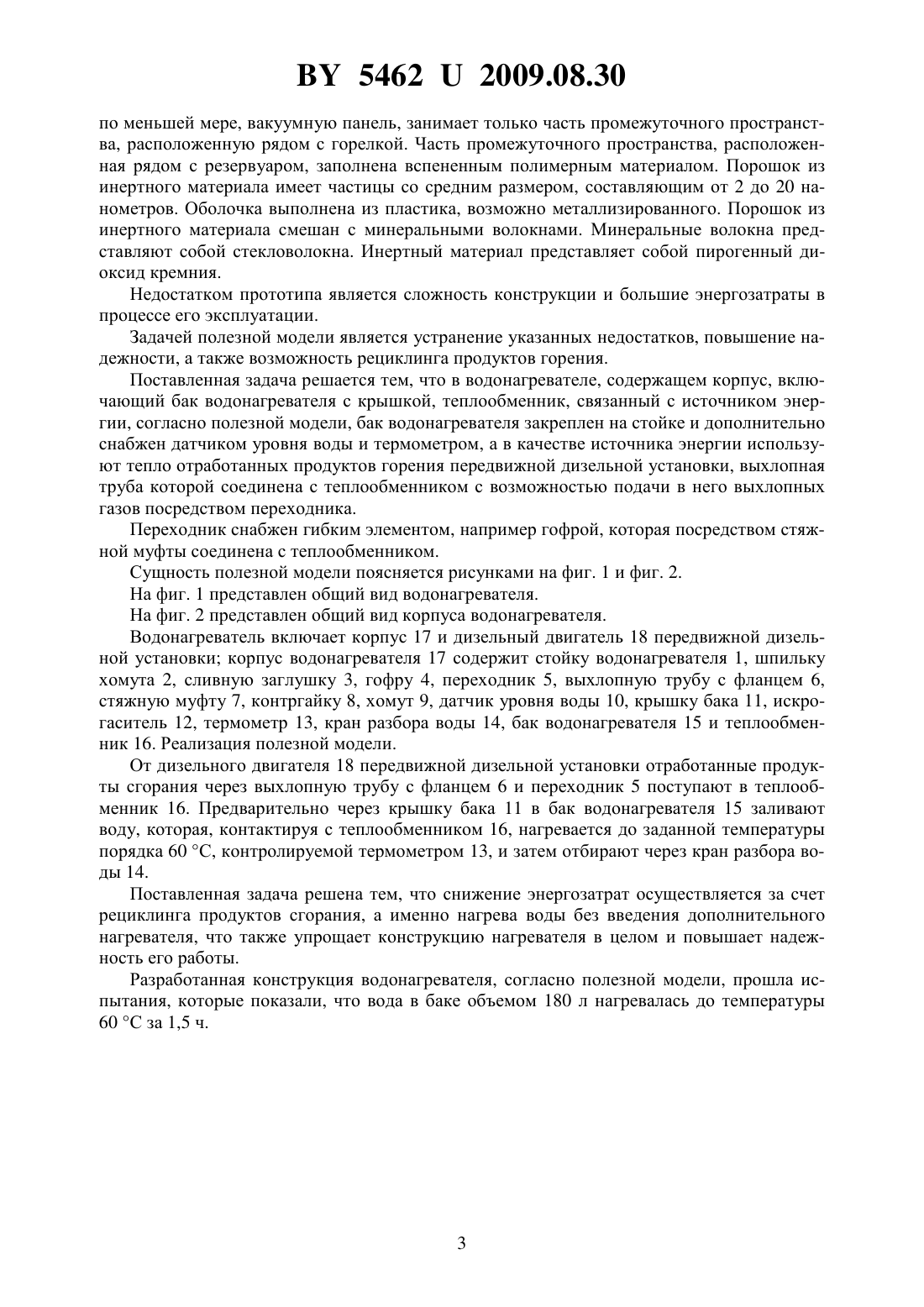

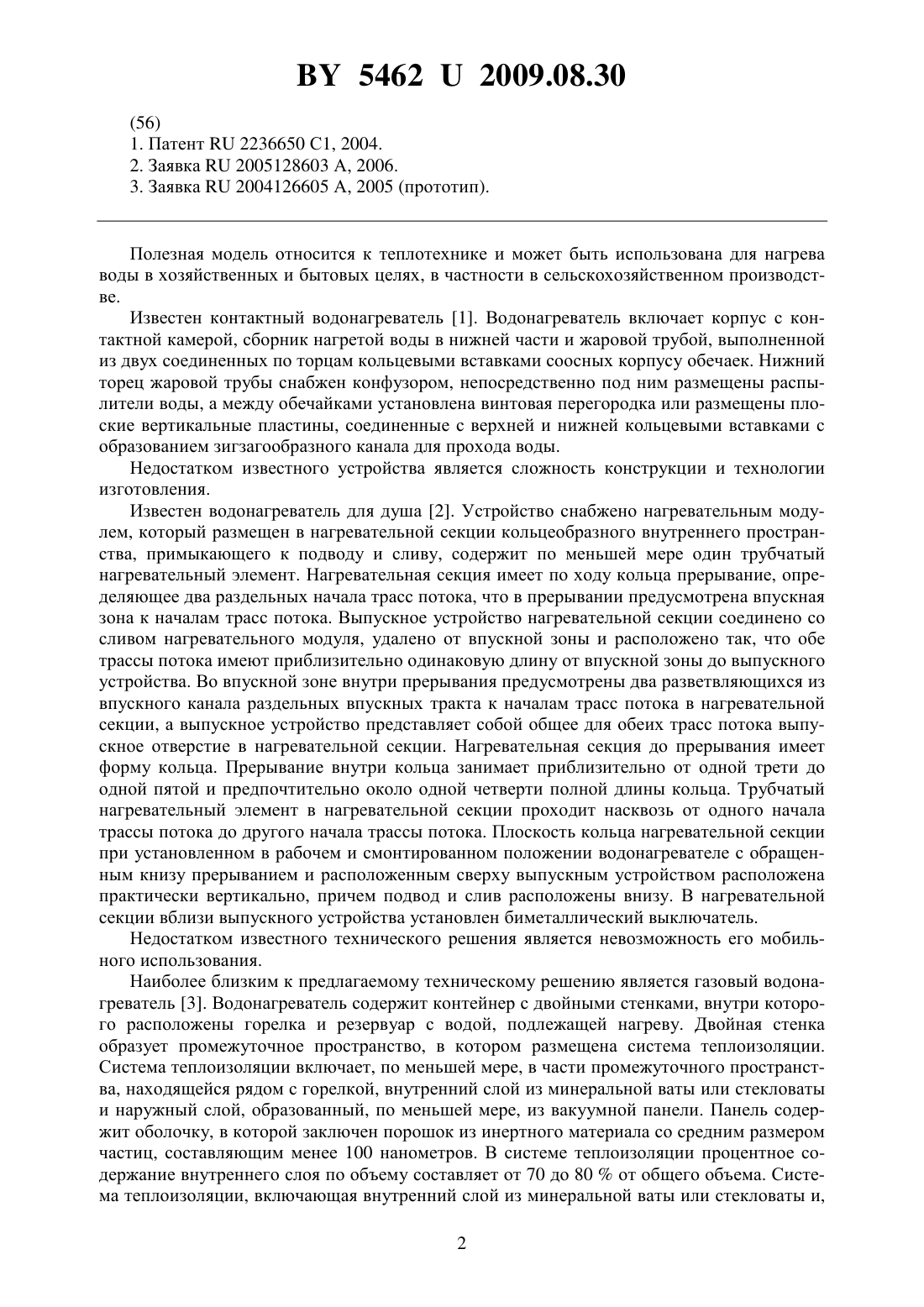

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Рогачевский агросервис(72) Авторы Гмыхов Виталий Евгеньевич Пачко Игорь Анатольевич(73) Патентообладатель Открытое акционерное общество Рогачевский агросервис(57) 1. Водонагреватель, содержащий корпус, включающий бак водонагревателя с крышкой, теплообменник, связанный с источником энергии, отличающийся тем, что бак водонагревателя закреплен на стойке и дополнительно снабжен датчиком уровня воды и термометром, а в качестве источника энергии используют тепло отработанных продуктов горения передвижной дизельной установки, выхлопная труба которой соединена с теплообменником с возможностью подачи в него выхлопных газов посредством переходника. 2. Водонагреватель по п. 1, отличающийся тем, что переходник снабжен гибким элементом, например гофрой, которая посредством стяжной муфты соединена с теплообменником.(56) 1. Патент 2236650 С 1, 2004. 2. Заявка 2005128603 А, 2006. 3. Заявка 2004126605 А, 2005 (прототип). Полезная модель относится к теплотехнике и может быть использована для нагрева воды в хозяйственных и бытовых целях, в частности в сельскохозяйственном производстве. Известен контактный водонагреватель 1. Водонагреватель включает корпус с контактной камерой, сборник нагретой воды в нижней части и жаровой трубой, выполненной из двух соединенных по торцам кольцевыми вставками соосных корпусу обечаек. Нижний торец жаровой трубы снабжен конфузором, непосредственно под ним размещены распылители воды, а между обечайками установлена винтовая перегородка или размещены плоские вертикальные пластины, соединенные с верхней и нижней кольцевыми вставками с образованием зигзагообразного канала для прохода воды. Недостатком известного устройства является сложность конструкции и технологии изготовления. Известен водонагреватель для душа 2. Устройство снабжено нагревательным модулем, который размещен в нагревательной секции кольцеобразного внутреннего пространства, примыкающего к подводу и сливу, содержит по меньшей мере один трубчатый нагревательный элемент. Нагревательная секция имеет по ходу кольца прерывание, определяющее два раздельных начала трасс потока, что в прерывании предусмотрена впускная зона к началам трасс потока. Выпускное устройство нагревательной секции соединено со сливом нагревательного модуля, удалено от впускной зоны и расположено так, что обе трассы потока имеют приблизительно одинаковую длину от впускной зоны до выпускного устройства. Во впускной зоне внутри прерывания предусмотрены два разветвляющихся из впускного канала раздельных впускных тракта к началам трасс потока в нагревательной секции, а выпускное устройство представляет собой общее для обеих трасс потока выпускное отверстие в нагревательной секции. Нагревательная секция до прерывания имеет форму кольца. Прерывание внутри кольца занимает приблизительно от одной трети до одной пятой и предпочтительно около одной четверти полной длины кольца. Трубчатый нагревательный элемент в нагревательной секции проходит насквозь от одного начала трассы потока до другого начала трассы потока. Плоскость кольца нагревательной секции при установленном в рабочем и смонтированном положении водонагревателе с обращенным книзу прерыванием и расположенным сверху выпускным устройством расположена практически вертикально, причем подвод и слив расположены внизу. В нагревательной секции вблизи выпускного устройства установлен биметаллический выключатель. Недостатком известного технического решения является невозможность его мобильного использования. Наиболее близким к предлагаемому техническому решению является газовый водонагреватель 3. Водонагреватель содержит контейнер с двойными стенками, внутри которого расположены горелка и резервуар с водой, подлежащей нагреву. Двойная стенка образует промежуточное пространство, в котором размещена система теплоизоляции. Система теплоизоляции включает, по меньшей мере, в части промежуточного пространства, находящейся рядом с горелкой, внутренний слой из минеральной ваты или стекловаты и наружный слой, образованный, по меньшей мере, из вакуумной панели. Панель содержит оболочку, в которой заключен порошок из инертного материала со средним размером частиц, составляющим менее 100 нанометров. В системе теплоизоляции процентное содержание внутреннего слоя по объему составляет от 70 до 80 от общего объема. Система теплоизоляции, включающая внутренний слой из минеральной ваты или стекловаты и,2 54622009.08.30 по меньшей мере, вакуумную панель, занимает только часть промежуточного пространства, расположенную рядом с горелкой. Часть промежуточного пространства, расположенная рядом с резервуаром, заполнена вспененным полимерным материалом. Порошок из инертного материала имеет частицы со средним размером, составляющим от 2 до 20 нанометров. Оболочка выполнена из пластика, возможно металлизированного. Порошок из инертного материала смешан с минеральными волокнами. Минеральные волокна представляют собой стекловолокна. Инертный материал представляет собой пирогенный диоксид кремния. Недостатком прототипа является сложность конструкции и большие энергозатраты в процессе его эксплуатации. Задачей полезной модели является устранение указанных недостатков, повышение надежности, а также возможность рециклинга продуктов горения. Поставленная задача решается тем, что в водонагревателе, содержащем корпус, включающий бак водонагревателя с крышкой, теплообменник, связанный с источником энергии, согласно полезной модели, бак водонагревателя закреплен на стойке и дополнительно снабжен датчиком уровня воды и термометром, а в качестве источника энергии используют тепло отработанных продуктов горения передвижной дизельной установки, выхлопная труба которой соединена с теплообменником с возможностью подачи в него выхлопных газов посредством переходника. Переходник снабжен гибким элементом, например гофрой, которая посредством стяжной муфты соединена с теплообменником. Сущность полезной модели поясняется рисунками на фиг. 1 и фиг. 2. На фиг. 1 представлен общий вид водонагревателя. На фиг. 2 представлен общий вид корпуса водонагревателя. Водонагреватель включает корпус 17 и дизельный двигатель 18 передвижной дизельной установки корпус водонагревателя 17 содержит стойку водонагревателя 1, шпильку хомута 2, сливную заглушку 3, гофру 4, переходник 5, выхлопную трубу с фланцем 6,стяжную муфту 7, контргайку 8, хомут 9, датчик уровня воды 10, крышку бака 11, искрогаситель 12, термометр 13, кран разбора воды 14, бак водонагревателя 15 и теплообменник 16. Реализация полезной модели. От дизельного двигателя 18 передвижной дизельной установки отработанные продукты сгорания через выхлопную трубу с фланцем 6 и переходник 5 поступают в теплообменник 16. Предварительно через крышку бака 11 в бак водонагревателя 15 заливают воду, которая, контактируя с теплообменником 16, нагревается до заданной температуры порядка 60 С, контролируемой термометром 13, и затем отбирают через кран разбора воды 14. Поставленная задача решена тем, что снижение энергозатрат осуществляется за счет рециклинга продуктов сгорания, а именно нагрева воды без введения дополнительного нагревателя, что также упрощает конструкцию нагревателя в целом и повышает надежность его работы. Разработанная конструкция водонагревателя, согласно полезной модели, прошла испытания, которые показали, что вода в баке объемом 180 л нагревалась до температуры 60 С за 1,5 ч. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
