Смеситель для унитаза Сивима

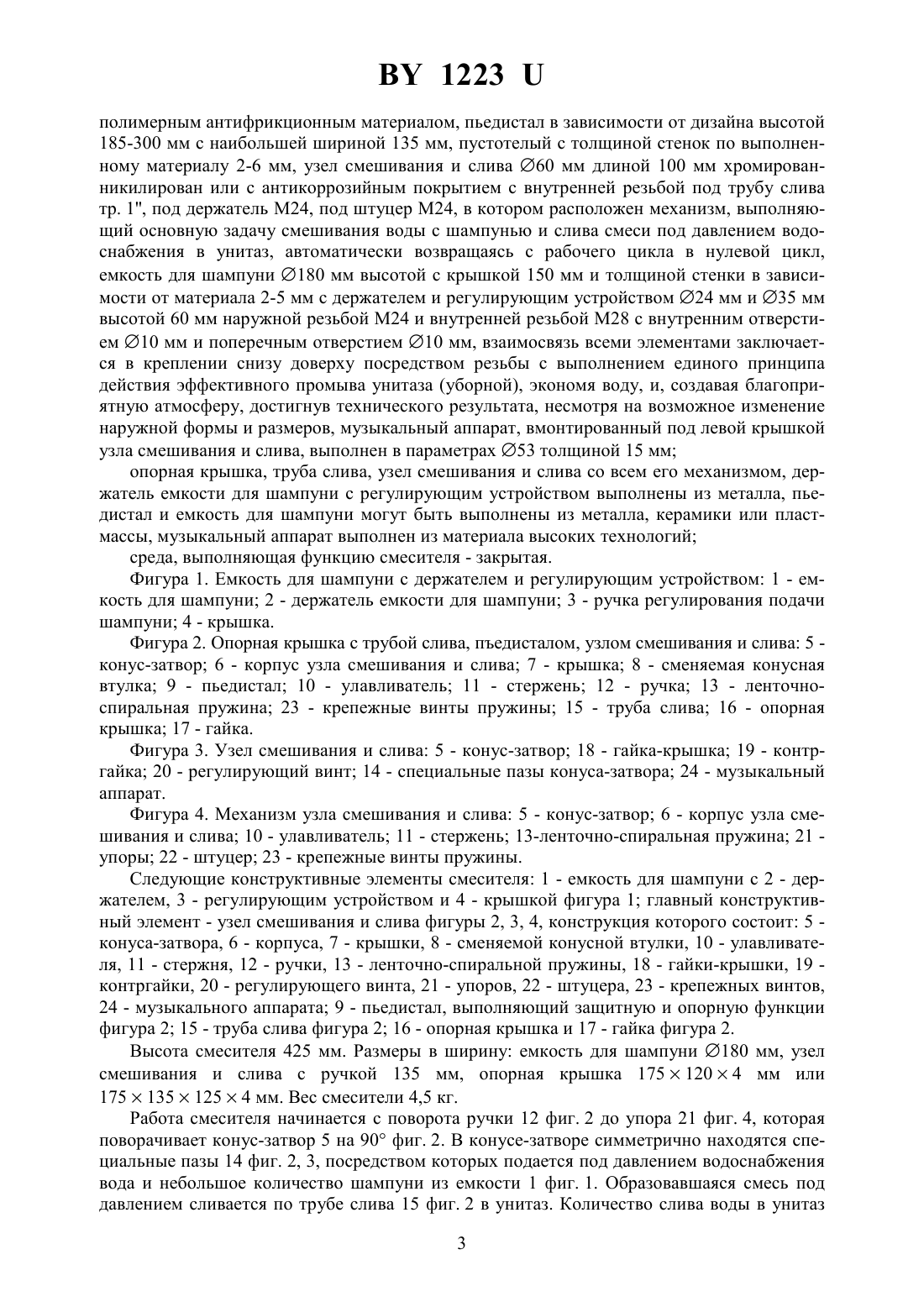

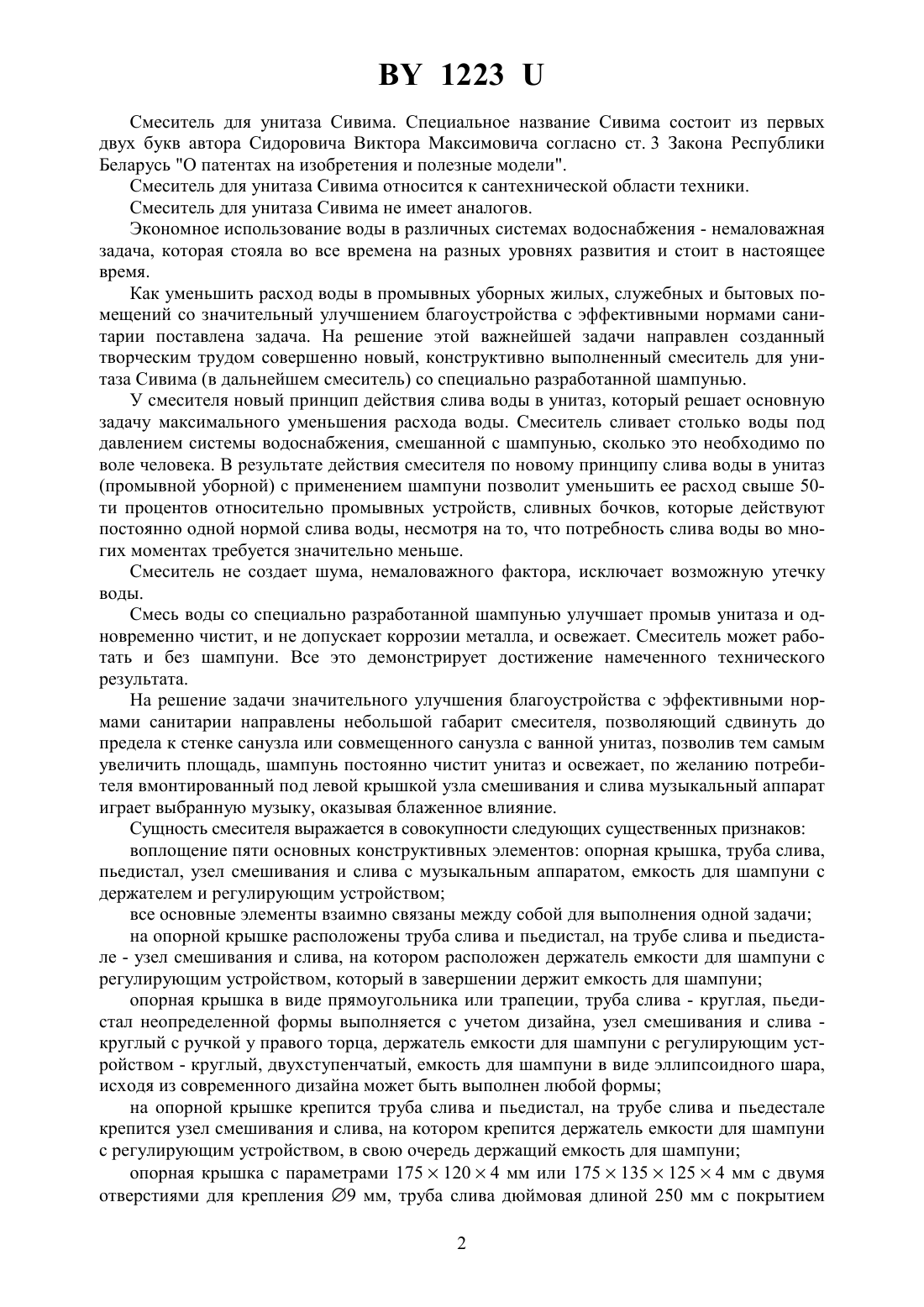

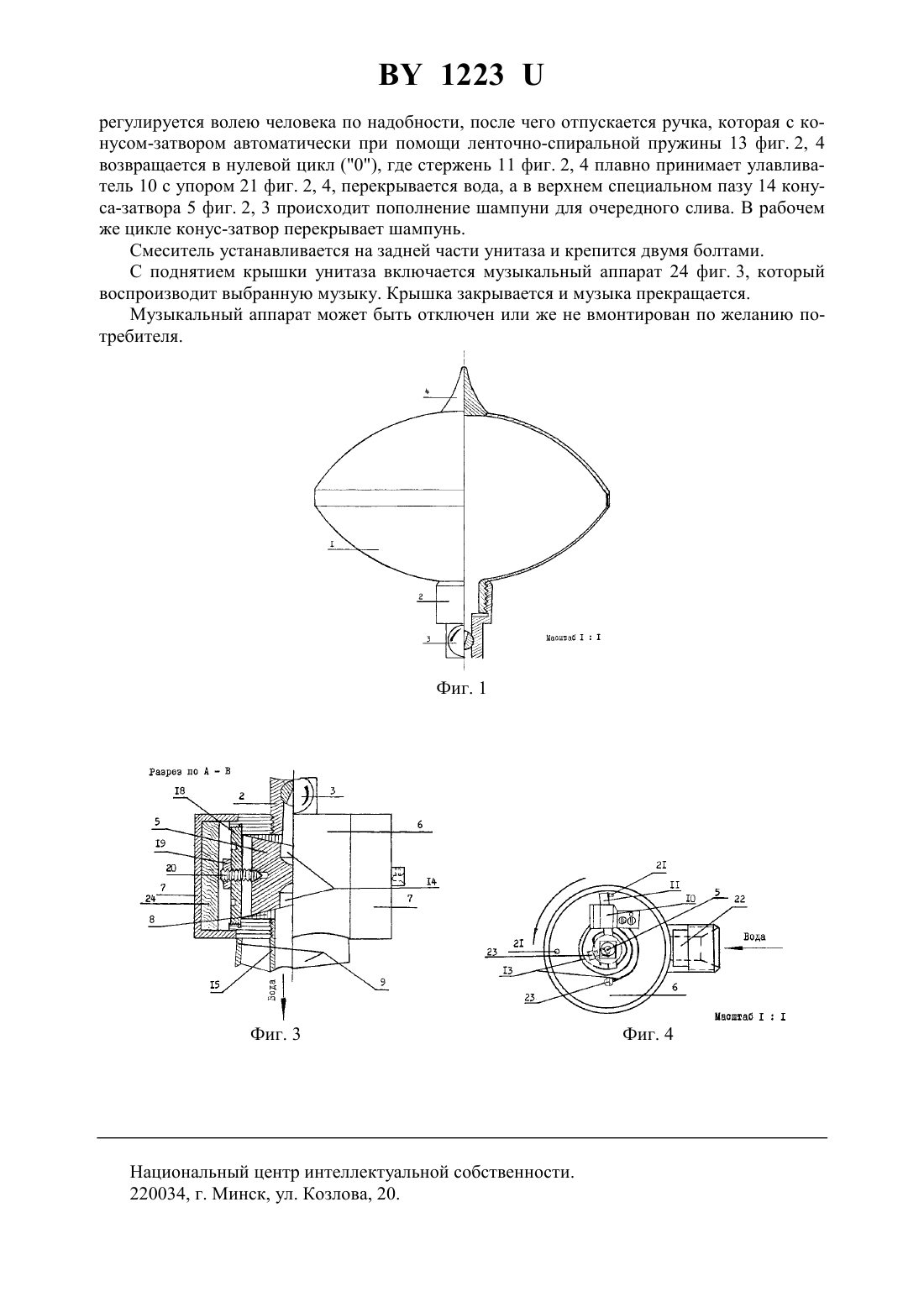

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СМЕСИТЕЛЬ ДЛЯ УНИТАЗА СИВИМА(71) Заявитель Сидорович Виктор Максимович(72) Автор Сидорович Виктор Максимович(73) Патентообладатель Сидорович Виктор Максимович(57) Смеситель для унитаза содержит опорную крышку, на которой крепятся труба слива и пьедистал, несущие над собой узел смешивания и слива со штуцером с расположенными внутри механизмами смешивания, слива и перекрытия, автоматического возврата с рабочего цикла в нулевой цикл и музыкальным аппаратом, вмонтированным под левой крышкой,держатель емкости с регулирующим устройством, закрепленный на верху узла смешивания и слива, емкость на держателе. 1223 Смеситель для унитаза Сивима. Специальное название Сивима состоит из первых двух букв автора Сидоровича Виктора Максимовича согласно ст. 3 Закона Республики Беларусь О патентах на изобретения и полезные модели. Смеситель для унитаза Сивима относится к сантехнической области техники. Смеситель для унитаза Сивима не имеет аналогов. Экономное использование воды в различных системах водоснабжения - немаловажная задача, которая стояла во все времена на разных уровнях развития и стоит в настоящее время. Как уменьшить расход воды в промывных уборных жилых, служебных и бытовых помещений со значительный улучшением благоустройства с эффективными нормами санитарии поставлена задача. На решение этой важнейшей задачи направлен созданный творческим трудом совершенно новый, конструктивно выполненный смеситель для унитаза Сивима (в дальнейшем смеситель) со специально разработанной шампунью. У смесителя новый принцип действия слива воды в унитаз, который решает основную задачу максимального уменьшения расхода воды. Смеситель сливает столько воды под давлением системы водоснабжения, смешанной с шампунью, сколько это необходимо по воле человека. В результате действия смесителя по новому принципу слива воды в унитаз(промывной уборной) с применением шампуни позволит уменьшить ее расход свыше 50 ти процентов относительно промывных устройств, сливных бочков, которые действуют постоянно одной нормой слива воды, несмотря на то, что потребность слива воды во многих моментах требуется значительно меньше. Смеситель не создает шума, немаловажного фактора, исключает возможную утечку воды. Смесь воды со специально разработанной шампунью улучшает промыв унитаза и одновременно чистит, и не допускает коррозии металла, и освежает. Смеситель может работать и без шампуни. Все это демонстрирует достижение намеченного технического результата. На решение задачи значительного улучшения благоустройства с эффективными нормами санитарии направлены небольшой габарит смесителя, позволяющий сдвинуть до предела к стенке санузла или совмещенного санузла с ванной унитаз, позволив тем самым увеличить площадь, шампунь постоянно чистит унитаз и освежает, по желанию потребителя вмонтированный под левой крышкой узла смешивания и слива музыкальный аппарат играет выбранную музыку, оказывая блаженное влияние. Сущность смесителя выражается в совокупности следующих существенных признаков воплощение пяти основных конструктивных элементов опорная крышка, труба слива,пьедистал, узел смешивания и слива с музыкальным аппаратом, емкость для шампуни с держателем и регулирующим устройством все основные элементы взаимно связаны между собой для выполнения одной задачи на опорной крышке расположены труба слива и пьедистал, на трубе слива и пьедистале - узел смешивания и слива, на котором расположен держатель емкости для шампуни с регулирующим устройством, который в завершении держит емкость для шампуни опорная крышка в виде прямоугольника или трапеции, труба слива - круглая, пьедистал неопределенной формы выполняется с учетом дизайна, узел смешивания и слива круглый с ручкой у правого торца, держатель емкости для шампуни с регулирующим устройством - круглый, двухступенчатый, емкость для шампуни в виде эллипсоидного шара,исходя из современного дизайна может быть выполнен любой формы на опорной крышке крепится труба слива и пьедистал, на трубе слива и пьедестале крепится узел смешивания и слива, на котором крепится держатель емкости для шампуни с регулирующим устройством, в свою очередь держащий емкость для шампуни опорная крышка с параметрами 1751204 мм или 1751351254 мм с двумя отверстиями для крепления 9 мм, труба слива дюймовая длиной 250 мм с покрытием 2 1223 полимерным антифрикционным материалом, пьедистал в зависимости от дизайна высотой 185-300 мм с наибольшей шириной 135 мм, пустотелый с толщиной стенок по выполненному материалу 2-6 мм, узел смешивания и слива 60 мм длиной 100 мм хромированникилирован или с антикоррозийным покрытием с внутренней резьбой под трубу слива тр. 1, под держатель М 24, под штуцер М 24, в котором расположен механизм, выполняющий основную задачу смешивания воды с шампунью и слива смеси под давлением водоснабжения в унитаз, автоматически возвращаясь с рабочего цикла в нулевой цикл,емкость для шампуни 180 мм высотой с крышкой 150 мм и толщиной стенки в зависимости от материала 2-5 мм с держателем и регулирующим устройством 24 мм и 35 мм высотой 60 мм наружной резьбой М 24 и внутренней резьбой М 28 с внутренним отверстием 10 мм и поперечным отверстием 10 мм, взаимосвязь всеми элементами заключается в креплении снизу доверху посредством резьбы с выполнением единого принципа действия эффективного промыва унитаза (уборной), экономя воду, и, создавая благоприятную атмосферу, достигнув технического результата, несмотря на возможное изменение наружной формы и размеров, музыкальный аппарат, вмонтированный под левой крышкой узла смешивания и слива, выполнен в параметрах 53 толщиной 15 мм опорная крышка, труба слива, узел смешивания и слива со всем его механизмом, держатель емкости для шампуни с регулирующим устройством выполнены из металла, пьедистал и емкость для шампуни могут быть выполнены из металла, керамики или пластмассы, музыкальный аппарат выполнен из материала высоких технологий среда, выполняющая функцию смесителя - закрытая. Фигура 1. Емкость для шампуни с держателем и регулирующим устройством 1 - емкость для шампуни 2 - держатель емкости для шампуни 3 - ручка регулирования подачи шампуни 4 - крышка. Фигура 2. Опорная крышка с трубой слива, пъедисталом, узлом смешивания и слива 5 конус-затвор 6 - корпус узла смешивания и слива 7 - крышка 8 - сменяемая конусная втулка 9 - пьедистал 10 - улавливатель 11 - стержень 12 - ручка 13 - ленточноспиральная пружина 23 - крепежные винты пружины 15 - труба слива 16 - опорная крышка 17 - гайка. Фигура 3. Узел смешивания и слива 5 - конус-затвор 18 - гайка-крышка 19 - контргайка 20 - регулирующий винт 14 - специальные пазы конуса-затвора 24 - музыкальный аппарат. Фигура 4. Механизм узла смешивания и слива 5 - конус-затвор 6 - корпус узла смешивания и слива 10 - улавливатель 11 - стержень 13-ленточно-спиральная пружина 21 упоры 22 - штуцер 23 - крепежные винты пружины. Следующие конструктивные элементы смесителя 1 - емкость для шампуни с 2 - держателем, 3 - регулирующим устройством и 4 - крышкой фигура 1 главный конструктивный элемент - узел смешивания и слива фигуры 2, 3, 4, конструкция которого состоит 5 конуса-затвора, 6 - корпуса, 7 - крышки, 8 - сменяемой конусной втулки, 10 - улавливателя, 11 - стержня, 12 - ручки, 13 - ленточно-спиральной пружины, 18 - гайки-крышки, 19 контргайки, 20 - регулирующего винта, 21 - упоров, 22 - штуцера, 23 - крепежных винтов,24 - музыкального аппарата 9 - пьедистал, выполняющий защитную и опорную функции фигура 2 15 - труба слива фигура 2 16 - опорная крышка и 17 - гайка фигура 2. Высота смесителя 425 мм. Размеры в ширину емкость для шампуни 180 мм, узел смешивания и слива с ручкой 135 мм, опорная крышка 1751204 мм или 1751351254 мм. Вес смесители 4,5 кг. Работа смесителя начинается с поворота ручки 12 фиг. 2 до упора 21 фиг. 4, которая поворачивает конус-затвор 5 на 90 фиг. 2. В конусе-затворе симметрично находятся специальные пазы 14 фиг. 2, 3, посредством которых подается под давлением водоснабжения вода и небольшое количество шампуни из емкости 1 фиг. 1. Образовавшаяся смесь под давлением сливается по трубе слива 15 фиг. 2 в унитаз. Количество слива воды в унитаз 3 1223 регулируется волею человека по надобности, после чего отпускается ручка, которая с конусом-затвором автоматически при помощи ленточно-спиральной пружины 13 фиг. 2, 4 возвращается в нулевой цикл (0), где стержень 11 фиг. 2, 4 плавно принимает улавливатель 10 с упором 21 фиг. 2, 4, перекрывается вода, а в верхнем специальном пазу 14 конуса-затвора 5 фиг. 2, 3 происходит пополнение шампуни для очередного слива. В рабочем же цикле конус-затвор перекрывает шампунь. Смеситель устанавливается на задней части унитаза и крепится двумя болтами. С поднятием крышки унитаза включается музыкальный аппарат 24 фиг. 3, который воспроизводит выбранную музыку. Крышка закрывается и музыка прекращается. Музыкальный аппарат может быть отключен или же не вмонтирован по желанию потребителя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
