Устройство поддержки принятия решения оператора

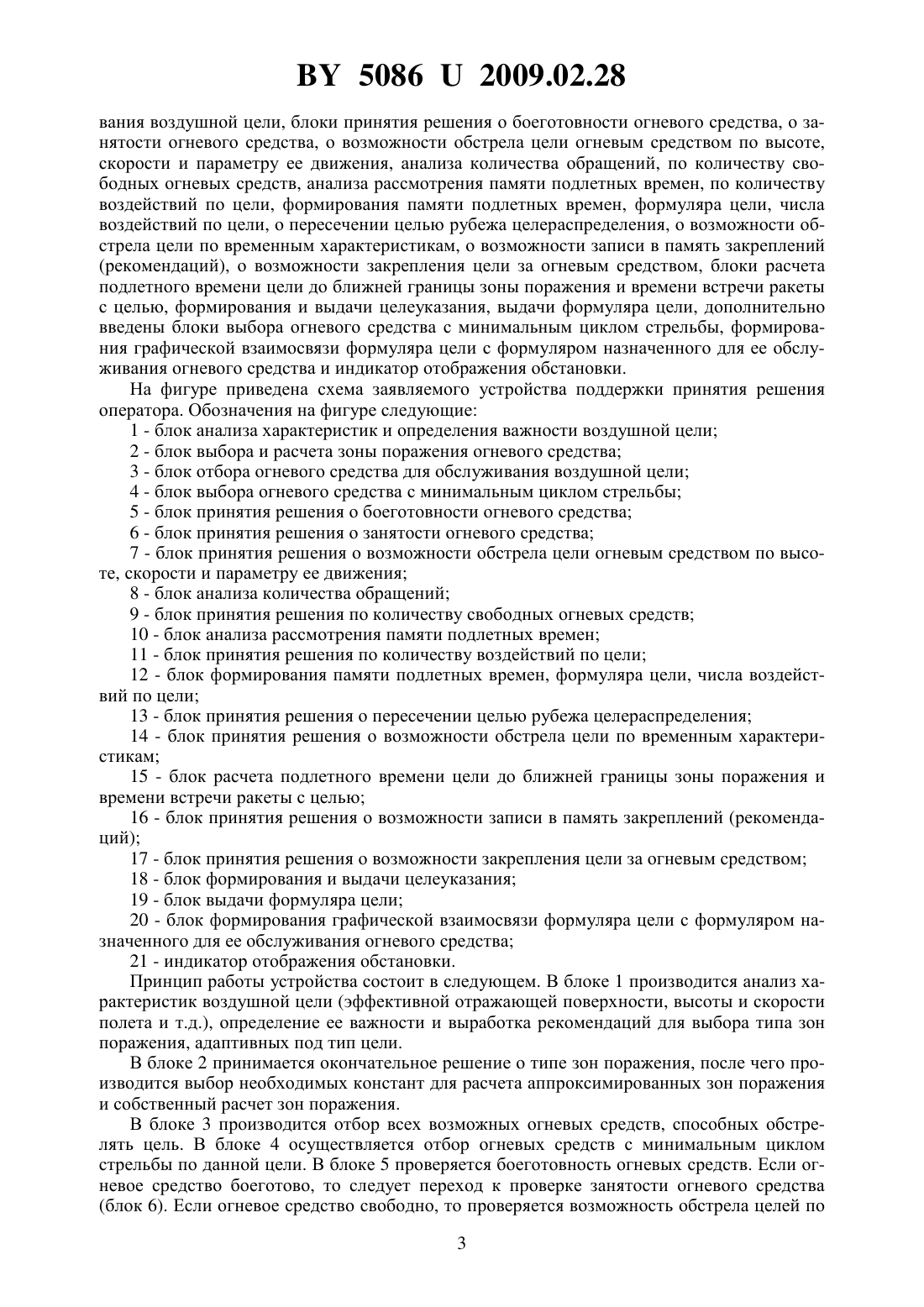

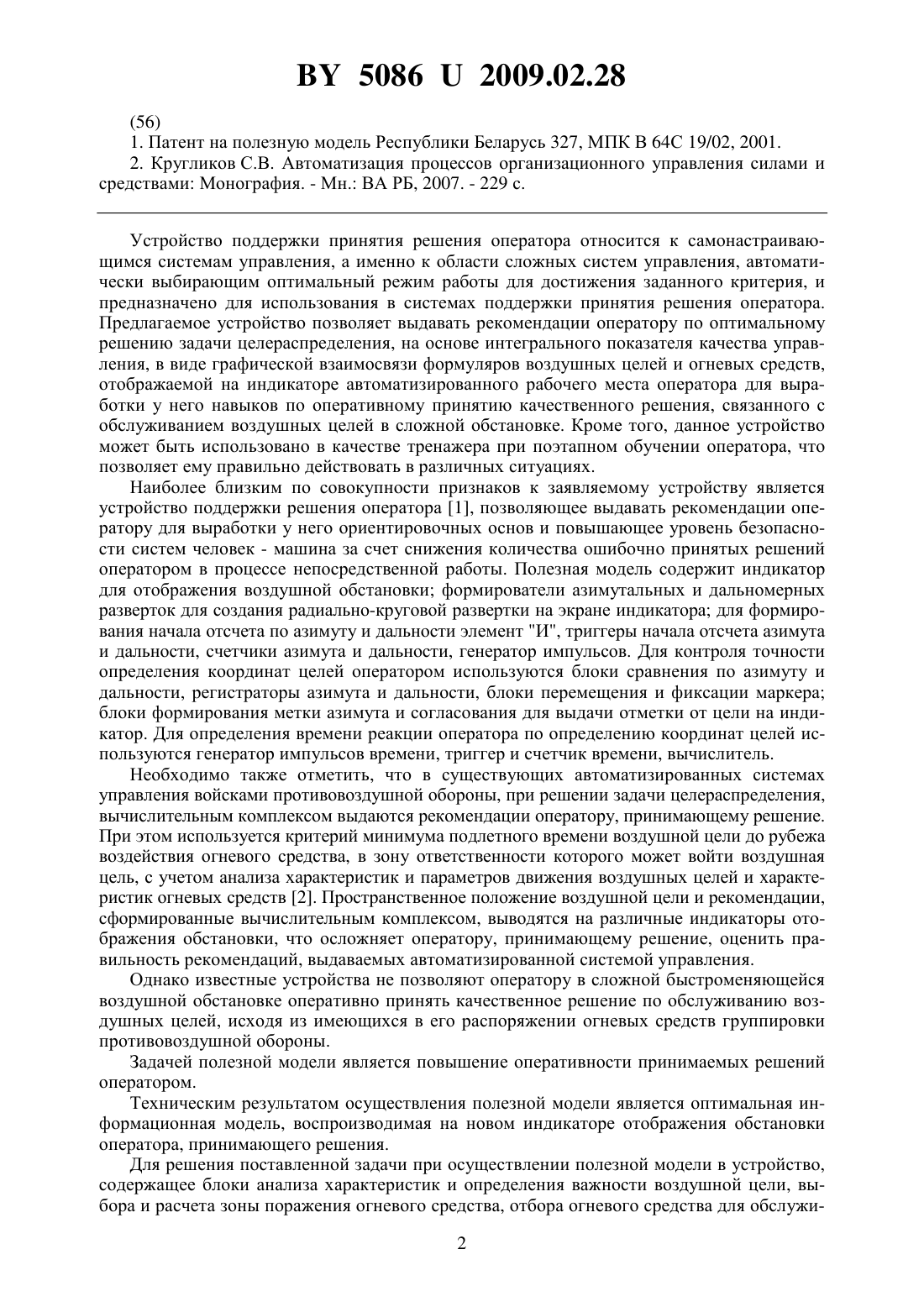

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ПОДДЕРЖКИ ПРИНЯТИЯ РЕШЕНИЯ ОПЕРАТОРА(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Кругликов Сергей Владимирович Кругликов Владимир Владимирович(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Устройство поддержки принятия решения оператора, включающее блоки анализа характеристик и определения важности воздушной цели, выбора и расчета зоны поражения огневого средства, отбора огневого средства для обслуживания воздушной цели, блоки принятия решения о боеготовности огневого средства, о занятости огневого средства, о возможности обстрела цели огневым средством по высоте, скорости и параметру ее движения, анализа количества обращений, по количеству свободных огневых средств, анализа рассмотрения памяти подлетных времен, по количеству воздействий по цели,формирования памяти подлетных времен, формуляра цели, числа воздействий по цели, о пересечении целью рубежа целераспределения, о возможности обстрела цели по временным характеристикам, о возможности записи в память закреплений - рекомендаций, о возможности закрепления цели за огневым средством, блоки расчета подлетного времени цели до ближней границы зоны поражения и времени встречи ракеты с целью, формирования и выдачи целеуказания, выдачи формуляра цели, отличающееся тем, что в него дополнительно включены блоки выбора огневого средства с минимальным циклом стрельбы, формирования графической взаимосвязи формуляра цели с формуляром назначенного для ее обслуживания огневого средства и индикатор отображения обстановки.(56) 1. Патент на полезную модель Республики Беларусь 327, МПК В 64 С 19/02, 2001. 2. Кругликов С.В. Автоматизация процессов организационного управления силами и средствами Монография. - Мн. ВА РБ, 2007. - 229 с. Устройство поддержки принятия решения оператора относится к самонастраивающимся системам управления, а именно к области сложных систем управления, автоматически выбирающим оптимальный режим работы для достижения заданного критерия, и предназначено для использования в системах поддержки принятия решения оператора. Предлагаемое устройство позволяет выдавать рекомендации оператору по оптимальному решению задачи целераспределения, на основе интегрального показателя качества управления, в виде графической взаимосвязи формуляров воздушных целей и огневых средств,отображаемой на индикаторе автоматизированного рабочего места оператора для выработки у него навыков по оперативному принятию качественного решения, связанного с обслуживанием воздушных целей в сложной обстановке. Кроме того, данное устройство может быть использовано в качестве тренажера при поэтапном обучении оператора, что позволяет ему правильно действовать в различных ситуациях. Наиболее близким по совокупности признаков к заявляемому устройству является устройство поддержки решения оператора 1, позволяющее выдавать рекомендации оператору для выработки у него ориентировочных основ и повышающее уровень безопасности систем человек - машина за счет снижения количества ошибочно принятых решений оператором в процессе непосредственной работы. Полезная модель содержит индикатор для отображения воздушной обстановки формирователи азимутальных и дальномерных разверток для создания радиально-круговой развертки на экране индикатора для формирования начала отсчета по азимуту и дальности элемент И, триггеры начала отсчета азимута и дальности, счетчики азимута и дальности, генератор импульсов. Для контроля точности определения координат целей оператором используются блоки сравнения по азимуту и дальности, регистраторы азимута и дальности, блоки перемещения и фиксации маркера блоки формирования метки азимута и согласования для выдачи отметки от цели на индикатор. Для определения времени реакции оператора по определению координат целей используются генератор импульсов времени, триггер и счетчик времени, вычислитель. Необходимо также отметить, что в существующих автоматизированных системах управления войсками противовоздушной обороны, при решении задачи целераспределения,вычислительным комплексом выдаются рекомендации оператору, принимающему решение. При этом используется критерий минимума подлетного времени воздушной цели до рубежа воздействия огневого средства, в зону ответственности которого может войти воздушная цель, с учетом анализа характеристик и параметров движения воздушных целей и характеристик огневых средств 2. Пространственное положение воздушной цели и рекомендации,сформированные вычислительным комплексом, выводятся на различные индикаторы отображения обстановки, что осложняет оператору, принимающему решение, оценить правильность рекомендаций, выдаваемых автоматизированной системой управления. Однако известные устройства не позволяют оператору в сложной быстроменяющейся воздушной обстановке оперативно принять качественное решение по обслуживанию воздушных целей, исходя из имеющихся в его распоряжении огневых средств группировки противовоздушной обороны. Задачей полезной модели является повышение оперативности принимаемых решений оператором. Техническим результатом осуществления полезной модели является оптимальная информационная модель, воспроизводимая на новом индикаторе отображения обстановки оператора, принимающего решения. Для решения поставленной задачи при осуществлении полезной модели в устройство,содержащее блоки анализа характеристик и определения важности воздушной цели, выбора и расчета зоны поражения огневого средства, отбора огневого средства для обслужи 2 50862009.02.28 вания воздушной цели, блоки принятия решения о боеготовности огневого средства, о занятости огневого средства, о возможности обстрела цели огневым средством по высоте,скорости и параметру ее движения, анализа количества обращений, по количеству свободных огневых средств, анализа рассмотрения памяти подлетных времен, по количеству воздействий по цели, формирования памяти подлетных времен, формуляра цели, числа воздействий по цели, о пересечении целью рубежа целераспределения, о возможности обстрела цели по временным характеристикам, о возможности записи в память закреплений(рекомендаций), о возможности закрепления цели за огневым средством, блоки расчета подлетного времени цели до ближней границы зоны поражения и времени встречи ракеты с целью, формирования и выдачи целеуказания, выдачи формуляра цели, дополнительно введены блоки выбора огневого средства с минимальным циклом стрельбы, формирования графической взаимосвязи формуляра цели с формуляром назначенного для ее обслуживания огневого средства и индикатор отображения обстановки. На фигуре приведена схема заявляемого устройства поддержки принятия решения оператора. Обозначения на фигуре следующие 1 - блок анализа характеристик и определения важности воздушной цели 2 - блок выбора и расчета зоны поражения огневого средства 3 - блок отбора огневого средства для обслуживания воздушной цели 4 - блок выбора огневого средства с минимальным циклом стрельбы 5 - блок принятия решения о боеготовности огневого средства 6 - блок принятия решения о занятости огневого средства 7 - блок принятия решения о возможности обстрела цели огневым средством по высоте, скорости и параметру ее движения 8 - блок анализа количества обращений 9 - блок принятия решения по количеству свободных огневых средств 10 - блок анализа рассмотрения памяти подлетных времен 11 - блок принятия решения по количеству воздействий по цели 12 - блок формирования памяти подлетных времен, формуляра цели, числа воздействий по цели 13 - блок принятия решения о пересечении целью рубежа целераспределения 14 - блок принятия решения о возможности обстрела цели по временным характеристикам 15 - блок расчета подлетного времени цели до ближней границы зоны поражения и времени встречи ракеты с целью 16 - блок принятия решения о возможности записи в память закреплений (рекомендаций) 17 - блок принятия решения о возможности закрепления цели за огневым средством 18 - блок формирования и выдачи целеуказания 19 - блок выдачи формуляра цели 20 - блок формирования графической взаимосвязи формуляра цели с формуляром назначенного для ее обслуживания огневого средства 21 - индикатор отображения обстановки. Принцип работы устройства состоит в следующем. В блоке 1 производится анализ характеристик воздушной цели (эффективной отражающей поверхности, высоты и скорости полета и т.д.), определение ее важности и выработка рекомендаций для выбора типа зон поражения, адаптивных под тип цели. В блоке 2 принимается окончательное решение о типе зон поражения, после чего производится выбор необходимых констант для расчета аппроксимированных зон поражения и собственный расчет зон поражения. В блоке 3 производится отбор всех возможных огневых средств, способных обстрелять цель. В блоке 4 осуществляется отбор огневых средств с минимальным циклом стрельбы по данной цели. В блоке 5 проверяется боеготовность огневых средств. Если огневое средство боеготово, то следует переход к проверке занятости огневого средства(блок 6). Если огневое средство свободно, то проверяется возможность обстрела целей по 3 50862009.02.28 пространственным и скоростным характеристикам (блок 7). В блоке 15 рассчитывается подлетное до ближней границы зоны поражения время и время встречи ракеты с целью. В блоке 14 анализируется возможность обстрела цели по временным характеристикам. Если данное условие выполняется, то анализируется (блок 13) прохождение целью рубежа целераспределения. Если цель пересекла рубеж целераспределения, то происходит формирование памяти подлетных времен, формуляра цели, числа воздействий по цели (блок 12). В блоке 11 анализируется превышение числа воздействий по цели над числом заданных воздействий. Если число воздействий по цели больше числа заданных воздействий,анализируется возможность закрепления отобранных в память подлетных времен, огневых средств за целью (блок 10). В начале (блок 16) анализируется возможность записи номера цели в память закреплений (рекомендаций). Запись возможна в случаях, если память закреплений (рекомендаций) свободна или в памяти закреплений (рекомендаций) уже хранится номер этой же цели или важность новой (рассматриваемой) цели выше, чем важность цели, номер которой ранее хранился в памяти закреплений (рекомендаций), и огневое средство не успевает обстрелять новую цель после старой. Если такая возможность записи есть, то производится запись в память закреплений(рекомендаций) и анализируется возможность закрепления цели (блок 17). Закрепление возможно, если выполняются три условия 1) цель пересекла рубеж целеуказания 2) в закреплениях (рекомендациях) есть уже номер этой цели 3) по цели не назначено достаточное число воздействий. При положительном результате происходит автоматическое закрепление и затем (блок 18) выдача целеуказания на огневое средство, формирование формуляра цели (блок 19) и производится графическая взаимосвязь формуляра цели с формуляром назначенного для ее обслуживания огневого средства (блок 20) с отображением данной информации на индикаторе обстановки оператора (21). Если огневое средство не боеготово (блок 5), то осуществляется отбор другого огневого средства через блок 8. Если огневое средство занято (блок 9), то происходит переход к рассмотрению очередного огневого средства. В случае невозможности обстрела цели по времени (блок 14) осуществляется переход к другому огневому средству (блок 3). Если цель не пересекла рубеж целераспределения (блок 13), то устройство не формирует память подлетных времен, формуляры целей, воздействия по цели и рекомендации,следовательно, не вырабатываются. При невозможности записи в память закреплений (рекомендаций) (блок 16) и невозможности закрепления (блок 17) осуществляется только отображение рекомендаций по рассматриваемой цели без автоматического закрепления. Таким образом, устройство поддержки принятия решения оператора позволяет для конкретной воздушной цели отобрать соответствующее огневое средство, согласно выбранному комплексному критерию, сочетающему минимум подлетного времени цели до рубежа воздействия с важностью цели и использования выбранного огневого средства с минимальным циклом стрельбы по данной цели, и вывести на индикатор обстановки автоматизированного рабочего места оператора информационную модель, характеризующую визуальную связь в виде графической линии между формулярами целей и формулярами, закрепленных за ними огневых средств, что позволяет лицу, принимающему решения оперативно парировать изменения обстановки с учетом имеющихся в его распоряжении огневых средств. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
