Устройство индикации боевой обстановки

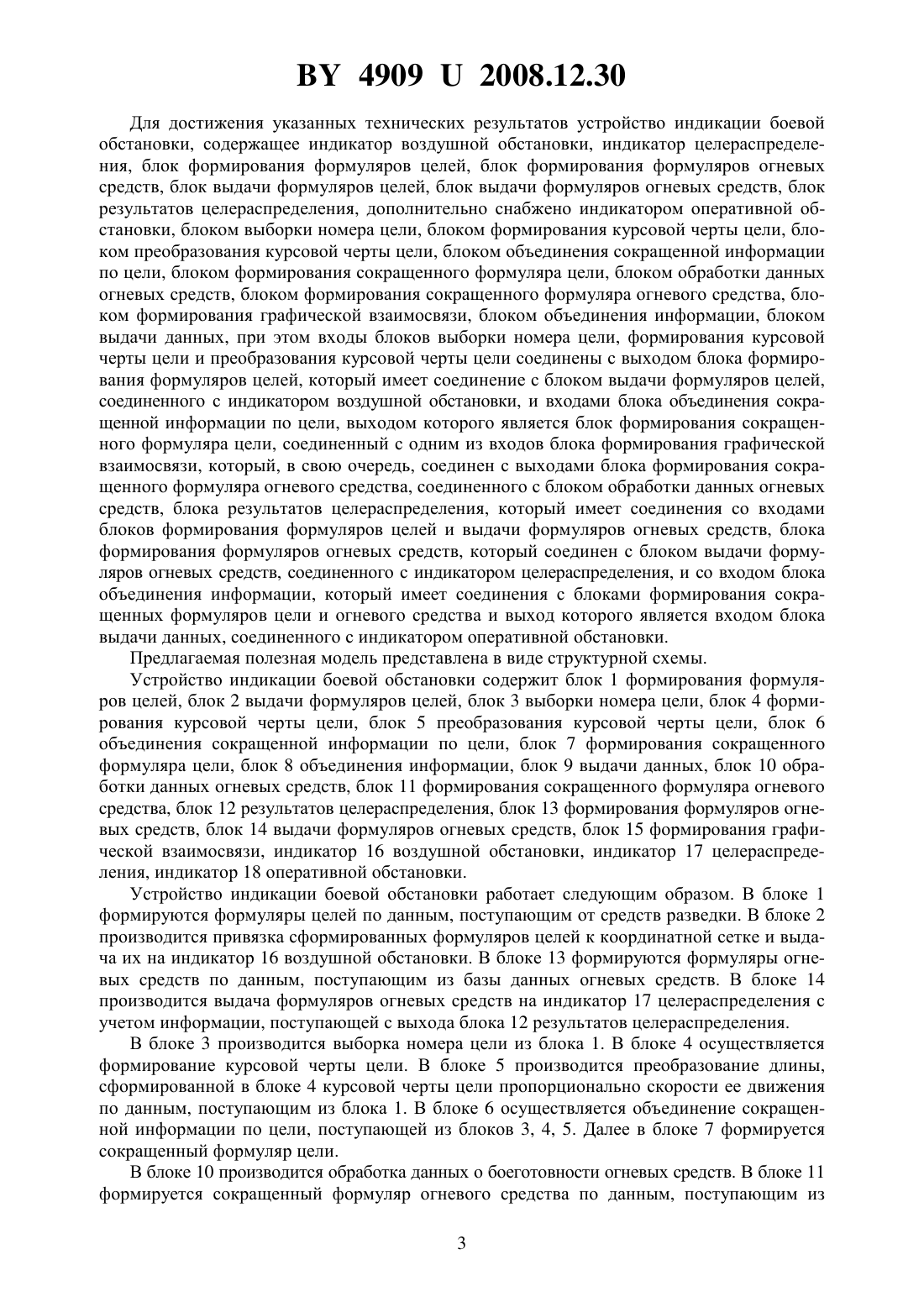

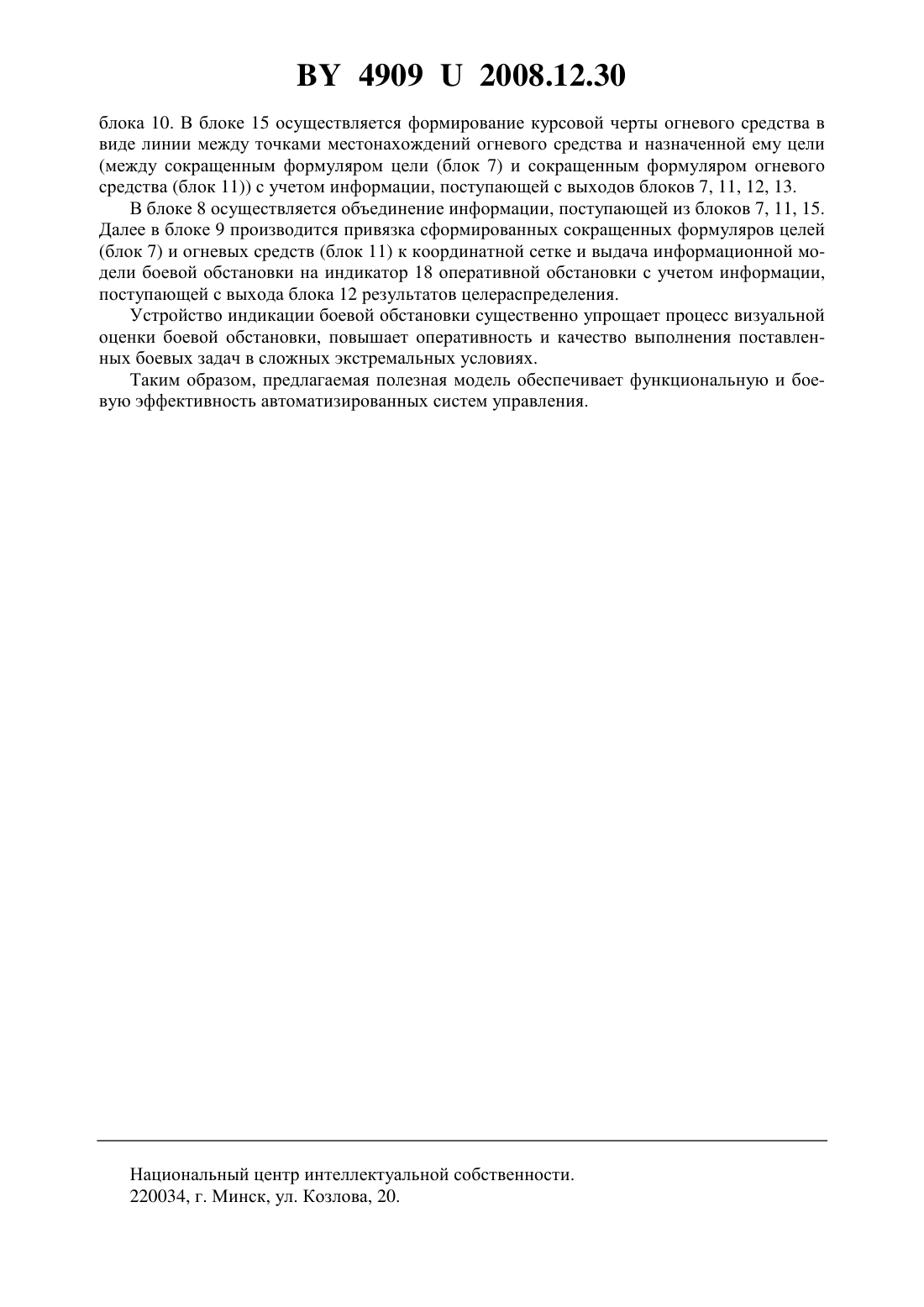

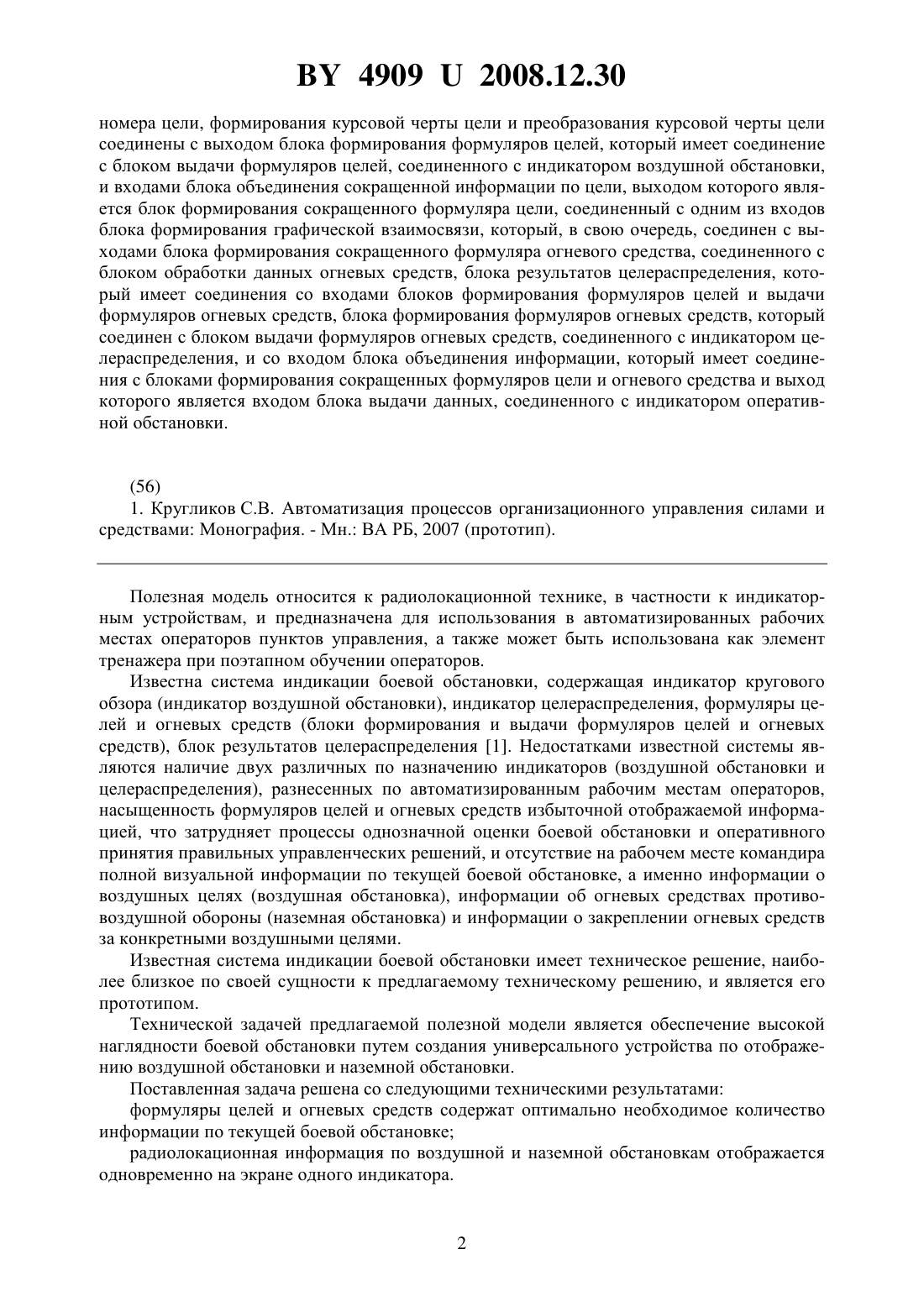

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ИНДИКАЦИИ БОЕВОЙ ОБСТАНОВКИ(71) Заявитель Научно-исследовательское республиканское унитарное предприятие НИИ средств автоматизации(72) Авторы Кругликов Сергей Владимирович Кругликов Владимир Владимирович Мосиенко Юрий Иванович Прищепный Олег Владимирович(73) Патентообладатель Научно-исследовательское республиканское унитарное предприятие НИИ средств автоматизации(57) Устройство индикации боевой обстановки, содержащее индикатор воздушной обстановки, индикатор целераспределения, блок формирования формуляров целей, блок формирования формуляров огневых средств, блок выдачи формуляров целей, блок выдачи формуляров огневых средств, блок результатов целераспределения, отличающееся тем,что дополнительно содержит индикатор оперативной обстановки, блок выборки номера цели, блок формирования курсовой черты цели, блок преобразования курсовой черты цели, блок объединения сокращенной информации по цели, блок формирования сокращенного формуляра цели, блок обработки данных огневых средств, блок формирования сокращенного формуляра огневого средства, блок формирования графической взаимосвязи, блок объединения информации, блок выдачи данных, при этом входы блоков выборки 49092008.12.30 номера цели, формирования курсовой черты цели и преобразования курсовой черты цели соединены с выходом блока формирования формуляров целей, который имеет соединение с блоком выдачи формуляров целей, соединенного с индикатором воздушной обстановки,и входами блока объединения сокращенной информации по цели, выходом которого является блок формирования сокращенного формуляра цели, соединенный с одним из входов блока формирования графической взаимосвязи, который, в свою очередь, соединен с выходами блока формирования сокращенного формуляра огневого средства, соединенного с блоком обработки данных огневых средств, блока результатов целераспределения, который имеет соединения со входами блоков формирования формуляров целей и выдачи формуляров огневых средств, блока формирования формуляров огневых средств, который соединен с блоком выдачи формуляров огневых средств, соединенного с индикатором целераспределения, и со входом блока объединения информации, который имеет соединения с блоками формирования сокращенных формуляров цели и огневого средства и выход которого является входом блока выдачи данных, соединенного с индикатором оперативной обстановки.(56) 1. Кругликов С.В. Автоматизация процессов организационного управления силами и средствами Монография. - Мн. ВА РБ, 2007 (прототип). Полезная модель относится к радиолокационной технике, в частности к индикаторным устройствам, и предназначена для использования в автоматизированных рабочих местах операторов пунктов управления, а также может быть использована как элемент тренажера при поэтапном обучении операторов. Известна система индикации боевой обстановки, содержащая индикатор кругового обзора (индикатор воздушной обстановки), индикатор целераспределения, формуляры целей и огневых средств (блоки формирования и выдачи формуляров целей и огневых средств), блок результатов целераспределения 1. Недостатками известной системы являются наличие двух различных по назначению индикаторов (воздушной обстановки и целераспределения), разнесенных по автоматизированным рабочим местам операторов,насыщенность формуляров целей и огневых средств избыточной отображаемой информацией, что затрудняет процессы однозначной оценки боевой обстановки и оперативного принятия правильных управленческих решений, и отсутствие на рабочем месте командира полной визуальной информации по текущей боевой обстановке, а именно информации о воздушных целях (воздушная обстановка), информации об огневых средствах противовоздушной обороны (наземная обстановка) и информации о закреплении огневых средств за конкретными воздушными целями. Известная система индикации боевой обстановки имеет техническое решение, наиболее близкое по своей сущности к предлагаемому техническому решению, и является его прототипом. Технической задачей предлагаемой полезной модели является обеспечение высокой наглядности боевой обстановки путем создания универсального устройства по отображению воздушной обстановки и наземной обстановки. Поставленная задача решена со следующими техническими результатами формуляры целей и огневых средств содержат оптимально необходимое количество информации по текущей боевой обстановке радиолокационная информация по воздушной и наземной обстановкам отображается одновременно на экране одного индикатора. 49092008.12.30 Для достижения указанных технических результатов устройство индикации боевой обстановки, содержащее индикатор воздушной обстановки, индикатор целераспределения, блок формирования формуляров целей, блок формирования формуляров огневых средств, блок выдачи формуляров целей, блок выдачи формуляров огневых средств, блок результатов целераспределения, дополнительно снабжено индикатором оперативной обстановки, блоком выборки номера цели, блоком формирования курсовой черты цели, блоком преобразования курсовой черты цели, блоком объединения сокращенной информации по цели, блоком формирования сокращенного формуляра цели, блоком обработки данных огневых средств, блоком формирования сокращенного формуляра огневого средства, блоком формирования графической взаимосвязи, блоком объединения информации, блоком выдачи данных, при этом входы блоков выборки номера цели, формирования курсовой черты цели и преобразования курсовой черты цели соединены с выходом блока формирования формуляров целей, который имеет соединение с блоком выдачи формуляров целей,соединенного с индикатором воздушной обстановки, и входами блока объединения сокращенной информации по цели, выходом которого является блок формирования сокращенного формуляра цели, соединенный с одним из входов блока формирования графической взаимосвязи, который, в свою очередь, соединен с выходами блока формирования сокращенного формуляра огневого средства, соединенного с блоком обработки данных огневых средств, блока результатов целераспределения, который имеет соединения со входами блоков формирования формуляров целей и выдачи формуляров огневых средств, блока формирования формуляров огневых средств, который соединен с блоком выдачи формуляров огневых средств, соединенного с индикатором целераспределения, и со входом блока объединения информации, который имеет соединения с блоками формирования сокращенных формуляров цели и огневого средства и выход которого является входом блока выдачи данных, соединенного с индикатором оперативной обстановки. Предлагаемая полезная модель представлена в виде структурной схемы. Устройство индикации боевой обстановки содержит блок 1 формирования формуляров целей, блок 2 выдачи формуляров целей, блок 3 выборки номера цели, блок 4 формирования курсовой черты цели, блок 5 преобразования курсовой черты цели, блок 6 объединения сокращенной информации по цели, блок 7 формирования сокращенного формуляра цели, блок 8 объединения информации, блок 9 выдачи данных, блок 10 обработки данных огневых средств, блок 11 формирования сокращенного формуляра огневого средства, блок 12 результатов целераспределения, блок 13 формирования формуляров огневых средств, блок 14 выдачи формуляров огневых средств, блок 15 формирования графической взаимосвязи, индикатор 16 воздушной обстановки, индикатор 17 целераспределения, индикатор 18 оперативной обстановки. Устройство индикации боевой обстановки работает следующим образом. В блоке 1 формируются формуляры целей по данным, поступающим от средств разведки. В блоке 2 производится привязка сформированных формуляров целей к координатной сетке и выдача их на индикатор 16 воздушной обстановки. В блоке 13 формируются формуляры огневых средств по данным, поступающим из базы данных огневых средств. В блоке 14 производится выдача формуляров огневых средств на индикатор 17 целераспределения с учетом информации, поступающей с выхода блока 12 результатов целераспределения. В блоке 3 производится выборка номера цели из блока 1. В блоке 4 осуществляется формирование курсовой черты цели. В блоке 5 производится преобразование длины,сформированной в блоке 4 курсовой черты цели пропорционально скорости ее движения по данным, поступающим из блока 1. В блоке 6 осуществляется объединение сокращенной информации по цели, поступающей из блоков 3, 4, 5. Далее в блоке 7 формируется сокращенный формуляр цели. В блоке 10 производится обработка данных о боеготовности огневых средств. В блоке 11 формируется сокращенный формуляр огневого средства по данным, поступающим из 3 49092008.12.30 блока 10. В блоке 15 осуществляется формирование курсовой черты огневого средства в виде линии между точками местонахождений огневого средства и назначенной ему цели(между сокращенным формуляром цели (блок 7) и сокращенным формуляром огневого средства (блок 11 с учетом информации, поступающей с выходов блоков 7, 11, 12, 13. В блоке 8 осуществляется объединение информации, поступающей из блоков 7, 11, 15. Далее в блоке 9 производится привязка сформированных сокращенных формуляров целей(блок 7) и огневых средств (блок 11) к координатной сетке и выдача информационной модели боевой обстановки на индикатор 18 оперативной обстановки с учетом информации,поступающей с выхода блока 12 результатов целераспределения. Устройство индикации боевой обстановки существенно упрощает процесс визуальной оценки боевой обстановки, повышает оперативность и качество выполнения поставленных боевых задач в сложных экстремальных условиях. Таким образом, предлагаемая полезная модель обеспечивает функциональную и боевую эффективность автоматизированных систем управления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
