Устройство поддержки решения оператора

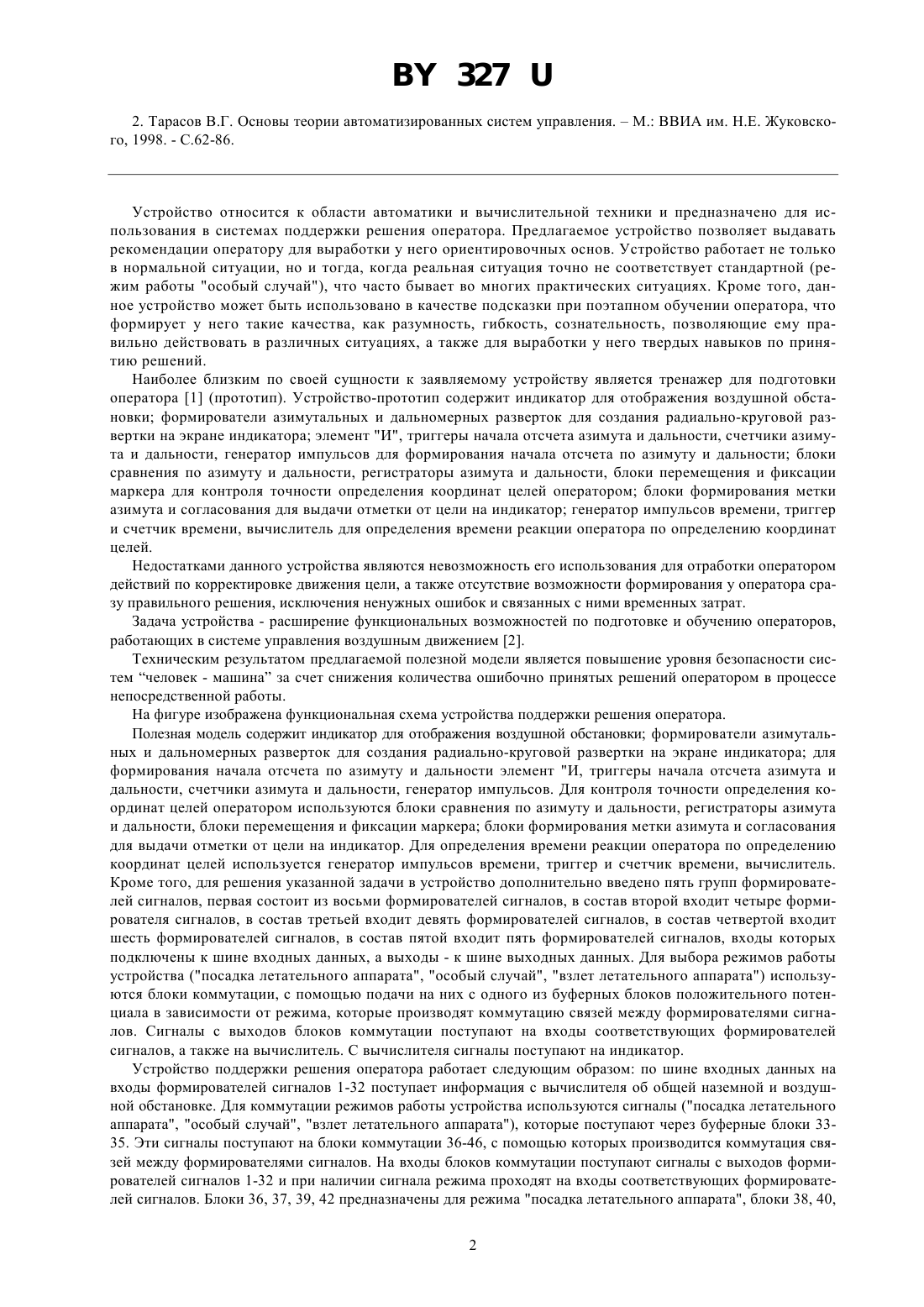

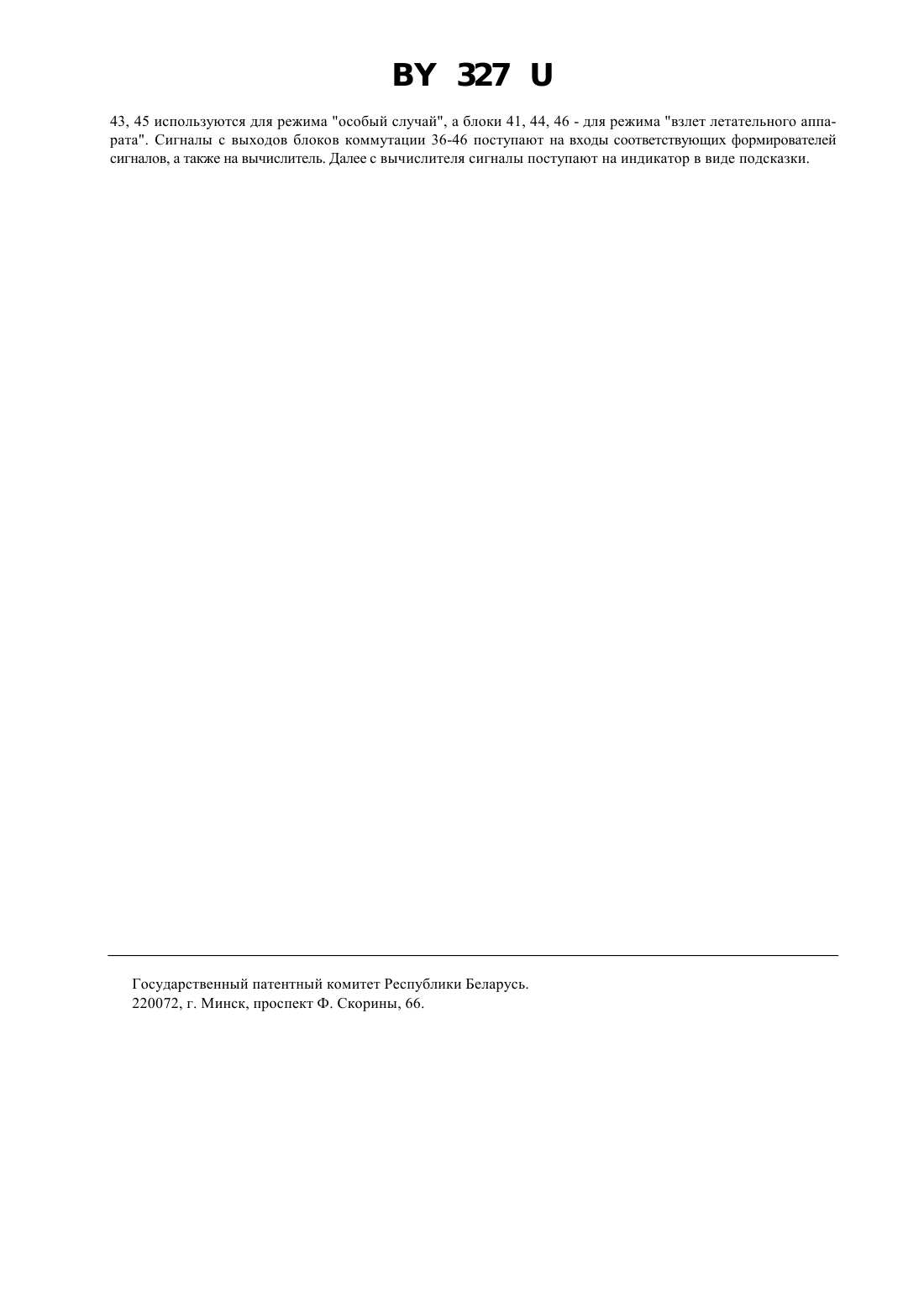

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ПОДДЕРЖКИ РЕШЕНИЯ ОПЕРАТОРА(71) Заявитель Военная Академия Беларусь(73) Патентообладатель Военная Республики Беларусь(57) Устройство поддержки решения оператора, содержащее индикатор, формирователи азимутальных и дальномерных разверток, элемент И, триггеры начала отсчета азимута и дальности, счетчики азимута и дальности, генератор импульсов, блоки сравнения по азимуту и дальности, регистраторы азимута и дальности, блоки перемещения и фиксации маркера, блоки формирования метки азимута и согласования, генератор импульсов времени,триггер и счетчик времени, вычислитель, отличающееся тем, что в устройство введено пять групп формирователей сигналов, в состав первой входит восемь формирователей сигналов, в состав второй входит четыре формирователя сигналов, в состав третьей входит девять формирователей сигналов, в состав четвертой входит шесть формирователей сигналов, в состав пятой входит пять формирователей сигналов, входы которых подключены к шине входных данных, а выходы - к шине выходных данных, а для коммутации режимов работы устройства используются сигналы, которые поступают через буферные блоки на одиннадцать блоков коммутации И, с помощью которых производится коммутация связей между формирователями сигналов, первая группа блоков коммутации И предназначена для режима посадка летательного аппарата, вторая группа блоков коммутации предназначена для режима особый случай, третья группа блоков коммутации предназначена для режима взлет летательного аппарата, на вход индикатора и на входы блоков коммутации поступают сигналы с соответствующих выходов формирователей сигналов, а сигналы с выходов блоков коммутации поступают далее на входы соответствующих формирователей сигналов. 3272. Тарасов В.Г. Основы теории автоматизированных систем управления.М. ВВИА им. Н.Е. Жуковского, 1998. - С.62-86. Устройство относится к области автоматики и вычислительной техники и предназначено для использования в системах поддержки решения оператора. Предлагаемое устройство позволяет выдавать рекомендации оператору для выработки у него ориентировочных основ. Устройство работает не только в нормальной ситуации, но и тогда, когда реальная ситуация точно не соответствует стандартной (режим работы особый случай), что часто бывает во многих практических ситуациях. Кроме того, данное устройство может быть использовано в качестве подсказки при поэтапном обучении оператора, что формирует у него такие качества, как разумность, гибкость, сознательность, позволяющие ему правильно действовать в различных ситуациях, а также для выработки у него твердых навыков по принятию решений. Наиболее близким по своей сущности к заявляемому устройству является тренажер для подготовки оператора 1 (прототип). Устройство-прототип содержит индикатор для отображения воздушной обстановки формирователи азимутальных и дальномерных разверток для создания радиально-круговой развертки на экране индикатора элемент И, триггеры начала отсчета азимута и дальности, счетчики азимута и дальности, генератор импульсов для формирования начала отсчета по азимуту и дальности блоки сравнения по азимуту и дальности, регистраторы азимута и дальности, блоки перемещения и фиксации маркера для контроля точности определения координат целей оператором блоки формирования метки азимута и согласования для выдачи отметки от цели на индикатор генератор импульсов времени, триггер и счетчик времени, вычислитель для определения времени реакции оператора по определению координат целей. Недостатками данного устройства являются невозможность его использования для отработки оператором действий по корректировке движения цели, а также отсутствие возможности формирования у оператора сразу правильного решения, исключения ненужных ошибок и связанных с ними временных затрат. Задача устройства - расширение функциональных возможностей по подготовке и обучению операторов,работающих в системе управления воздушным движением 2. Техническим результатом предлагаемой полезной модели является повышение уровня безопасности систем человек - машина за счет снижения количества ошибочно принятых решений оператором в процессе непосредственной работы. На фигуре изображена функциональная схема устройства поддержки решения оператора. Полезная модель содержит индикатор для отображения воздушной обстановки формирователи азимутальных и дальномерных разверток для создания радиально-круговой развертки на экране индикатора для формирования начала отсчета по азимуту и дальности элемент И, триггеры начала отсчета азимута и дальности, счетчики азимута и дальности, генератор импульсов. Для контроля точности определения координат целей оператором используются блоки сравнения по азимуту и дальности, регистраторы азимута и дальности, блоки перемещения и фиксации маркера блоки формирования метки азимута и согласования для выдачи отметки от цели на индикатор. Для определения времени реакции оператора по определению координат целей используется генератор импульсов времени, триггер и счетчик времени, вычислитель. Кроме того, для решения указанной задачи в устройство дополнительно введено пять групп формирователей сигналов, первая состоит из восьми формирователей сигналов, в состав второй входит четыре формирователя сигналов, в состав третьей входит девять формирователей сигналов, в состав четвертой входит шесть формирователей сигналов, в состав пятой входит пять формирователей сигналов, входы которых подключены к шине входных данных, а выходы - к шине выходных данных. Для выбора режимов работы устройства (посадка летательного аппарата, особый случай, взлет летательного аппарата) используются блоки коммутации, с помощью подачи на них с одного из буферных блоков положительного потенциала в зависимости от режима, которые производят коммутацию связей между формирователями сигналов. Сигналы с выходов блоков коммутации поступают на входы соответствующих формирователей сигналов, а также на вычислитель. С вычислителя сигналы поступают на индикатор. Устройство поддержки решения оператора работает следующим образом по шине входных данных на входы формирователей сигналов 1-32 поступает информация с вычислителя об общей наземной и воздушной обстановке. Для коммутации режимов работы устройства используются сигналы (посадка летательного аппарата, особый случай, взлет летательного аппарата), которые поступают через буферные блоки 3335. Эти сигналы поступают на блоки коммутации 36-46, с помощью которых производится коммутация связей между формирователями сигналов. На входы блоков коммутации поступают сигналы с выходов формирователей сигналов 1-32 и при наличии сигнала режима проходят на входы соответствующих формирователей сигналов. Блоки 36, 37, 39, 42 предназначены для режима посадка летательного аппарата, блоки 38, 40,2 32743, 45 используются для режима особый случай, а блоки 41, 44, 46 - для режима взлет летательного аппарата. Сигналы с выходов блоков коммутации 36-46 поступают на входы соответствующих формирователей сигналов, а также на вычислитель. Далее с вычислителя сигналы поступают на индикатор в виде подсказки. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
