Устройство оценки работы оператора в системе управления воздушным движением

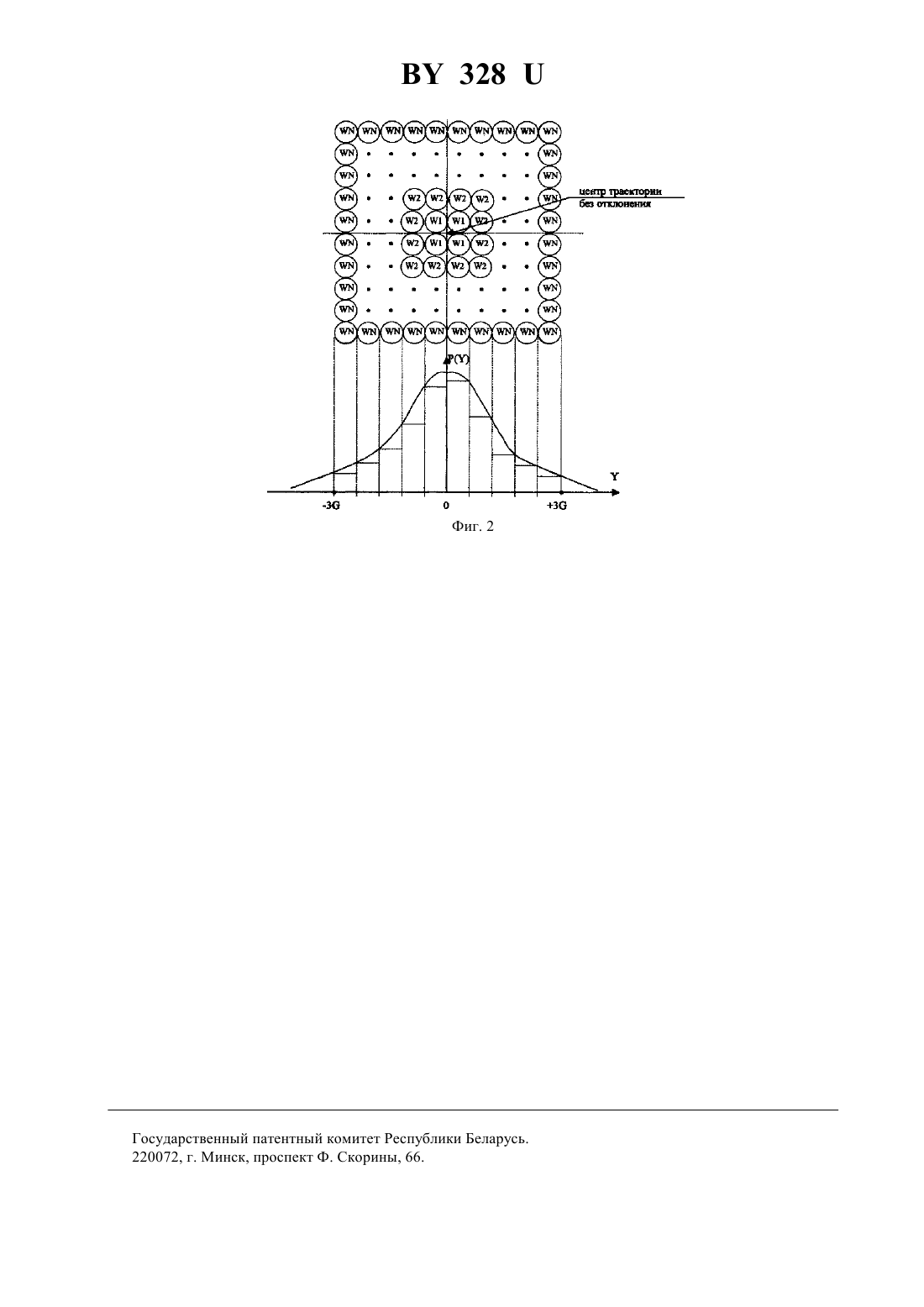

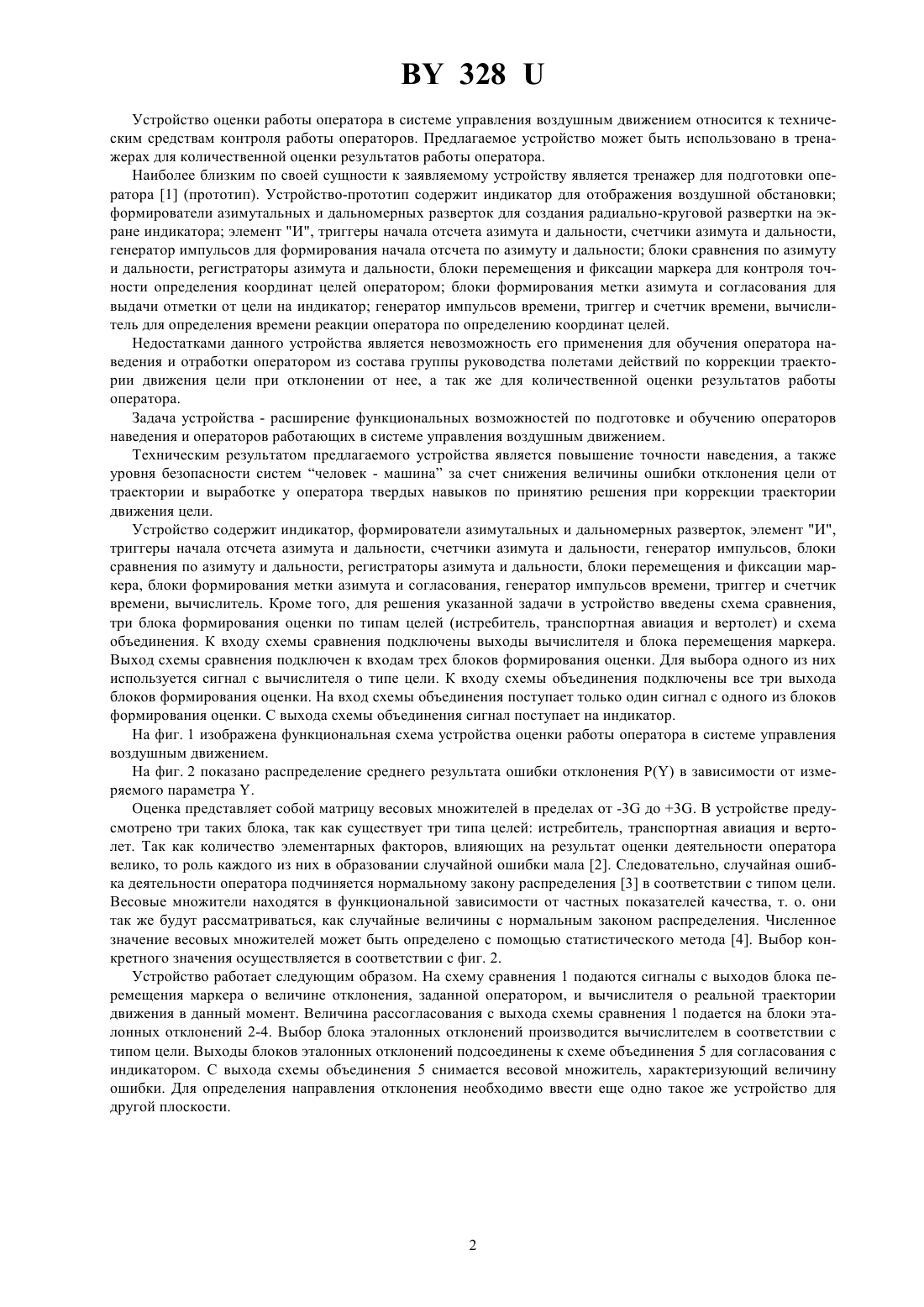

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ОЦЕНКИ РАБОТЫ ОПЕРАТОРА В СИСТЕМЕ УПРАВЛЕНИЯ ВОЗДУШНЫМ ДВИЖЕНИЕМ(71) Заявитель Военная Академия Республики Беларусь(73) Патентообладатель Военная Академия Республики Беларусь(57) Устройство оценки работы оператора в системе управления воздушным движением, содержащее индикатор,формирователь азимутальных разверток, формирователь дальномерных разверток, элемент И, триггер начала отсчета азимута, триггер начала отсчета дальности, счетчик азимута и счетчик дальности, генератор импульсов, блок сравнения по азимуту и блок сравнения по дальности, регистратор азимута и регистратор дальности, блок перемещения маркера и блок фиксации маркера, блок формирования метки азимута и блок согласования, генератор импульсов времени, триггер и счетчик времени, вычислитель, отличающееся тем,что в него введена схема сравнения, к входу которой подключен выход вычислителя, а также выход блока перемещения маркера, а выход схемы сравнения подключен к входам трех блоков формирования оценки,выходы которых подключены к схеме объединения и далее на вход индикатора.(56) 1. А.с. СССР 479144, 1975 (прототип). 2. Романов А.Н. Тренажеры для подготовки операторов РЛС с помощью ЭВМ. - М. Военное издательство, 1980. - С. 119-122. 3. Денисов А.А. Информационные основы управления. - Ленинград Энергоатомиздат, 1983. - С. 50-53 4. Серебрянный Е.И. Применение метода линеаризации функции, статистических испытаний и множественной корреляции для определения весовых коэффициентов частных показателей качества системы автоматического управления Реферативная информация по радиоэлектронике / НИИ экономики и информации по радиоэлектронике. - М 1970. -4. - Реферат 3084. 328 Устройство оценки работы оператора в системе управления воздушным движением относится к техническим средствам контроля работы операторов. Предлагаемое устройство может быть использовано в тренажерах для количественной оценки результатов работы оператора. Наиболее близким по своей сущности к заявляемому устройству является тренажер для подготовки оператора 1 (прототип). Устройство-прототип содержит индикатор для отображения воздушной обстановки формирователи азимутальных и дальномерных разверток для создания радиально-круговой развертки на экране индикатора элемент И, триггеры начала отсчета азимута и дальности, счетчики азимута и дальности,генератор импульсов для формирования начала отсчета по азимуту и дальности блоки сравнения по азимуту и дальности, регистраторы азимута и дальности, блоки перемещения и фиксации маркера для контроля точности определения координат целей оператором блоки формирования метки азимута и согласования для выдачи отметки от цели на индикатор генератор импульсов времени, триггер и счетчик времени, вычислитель для определения времени реакции оператора по определению координат целей. Недостатками данного устройства является невозможность его применения для обучения оператора наведения и отработки оператором из состава группы руководства полетами действий по коррекции траектории движения цели при отклонении от нее, а так же для количественной оценки результатов работы оператора. Задача устройства - расширение функциональных возможностей по подготовке и обучению операторов наведения и операторов работающих в системе управления воздушным движением. Техническим результатом предлагаемого устройства является повышение точности наведения, а также уровня безопасности систем человек - машина за счет снижения величины ошибки отклонения цели от траектории и выработке у оператора твердых навыков по принятию решения при коррекции траектории движения цели. Устройство содержит индикатор, формирователи азимутальных и дальномерных разверток, элемент И,триггеры начала отсчета азимута и дальности, счетчики азимута и дальности, генератор импульсов, блоки сравнения по азимуту и дальности, регистраторы азимута и дальности, блоки перемещения и фиксации маркера, блоки формирования метки азимута и согласования, генератор импульсов времени, триггер и счетчик времени, вычислитель. Кроме того, для решения указанной задачи в устройство введены схема сравнения,три блока формирования оценки по типам целей (истребитель, транспортная авиация и вертолет) и схема объединения. К входу схемы сравнения подключены выходы вычислителя и блока перемещения маркера. Выход схемы сравнения подключен к входам трех блоков формирования оценки. Для выбора одного из них используется сигнал с вычислителя о типе цели. К входу схемы объединения подключены все три выхода блоков формирования оценки. На вход схемы объединения поступает только один сигнал с одного из блоков формирования оценки. С выхода схемы объединения сигнал поступает на индикатор. На фиг. 1 изображена функциональная схема устройства оценки работы оператора в системе управления воздушным движением. На фиг. 2 показано распределение среднего результата ошибки отклоненияв зависимости от измеряемого параметра . Оценка представляет собой матрицу весовых множителей в пределах от -3 до 3. В устройстве предусмотрено три таких блока, так как существует три типа целей истребитель, транспортная авиация и вертолет. Так как количество элементарных факторов, влияющих на результат оценки деятельности оператора велико, то роль каждого из них в образовании случайной ошибки мала 2. Следовательно, случайная ошибка деятельности оператора подчиняется нормальному закону распределения 3 в соответствии с типом цели. Весовые множители находятся в функциональной зависимости от частных показателей качества, т. о. они так же будут рассматриваться, как случайные величины с нормальнымзаконом распределения. Численное значение весовых множителей может быть определено с помощью статистического метода 4. Выбор конкретного значения осуществляется в соответствии с фиг. 2. Устройство работает следующим образом. На схему сравнения 1 подаются сигналы с выходов блока перемещения маркера о величине отклонения, заданной оператором, и вычислителя о реальной траектории движения в данный момент. Величина рассогласования с выхода схемы сравнения 1 подается на блоки эталонных отклонений 2-4. Выбор блока эталонных отклонений производится вычислителем в соответствии с типом цели. Выходы блоков эталонных отклонений подсоединены к схеме объединения 5 для согласования с индикатором. С выхода схемы объединения 5 снимается весовой множитель, характеризующий величину ошибки. Для определения направления отклонения необходимо ввести еще одно такое же устройство для другой плоскости. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
