Противопожарная муфта (варианты)

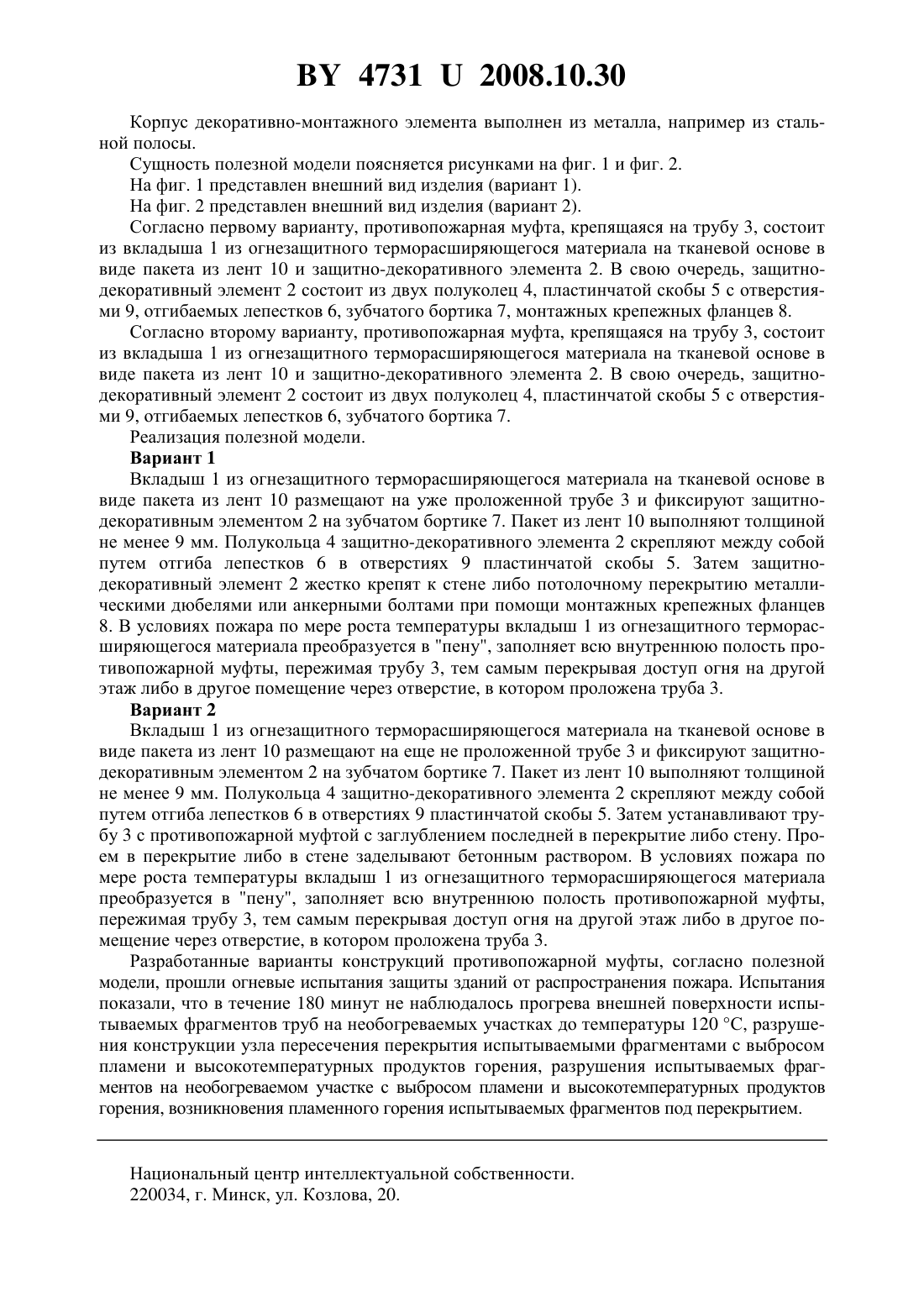

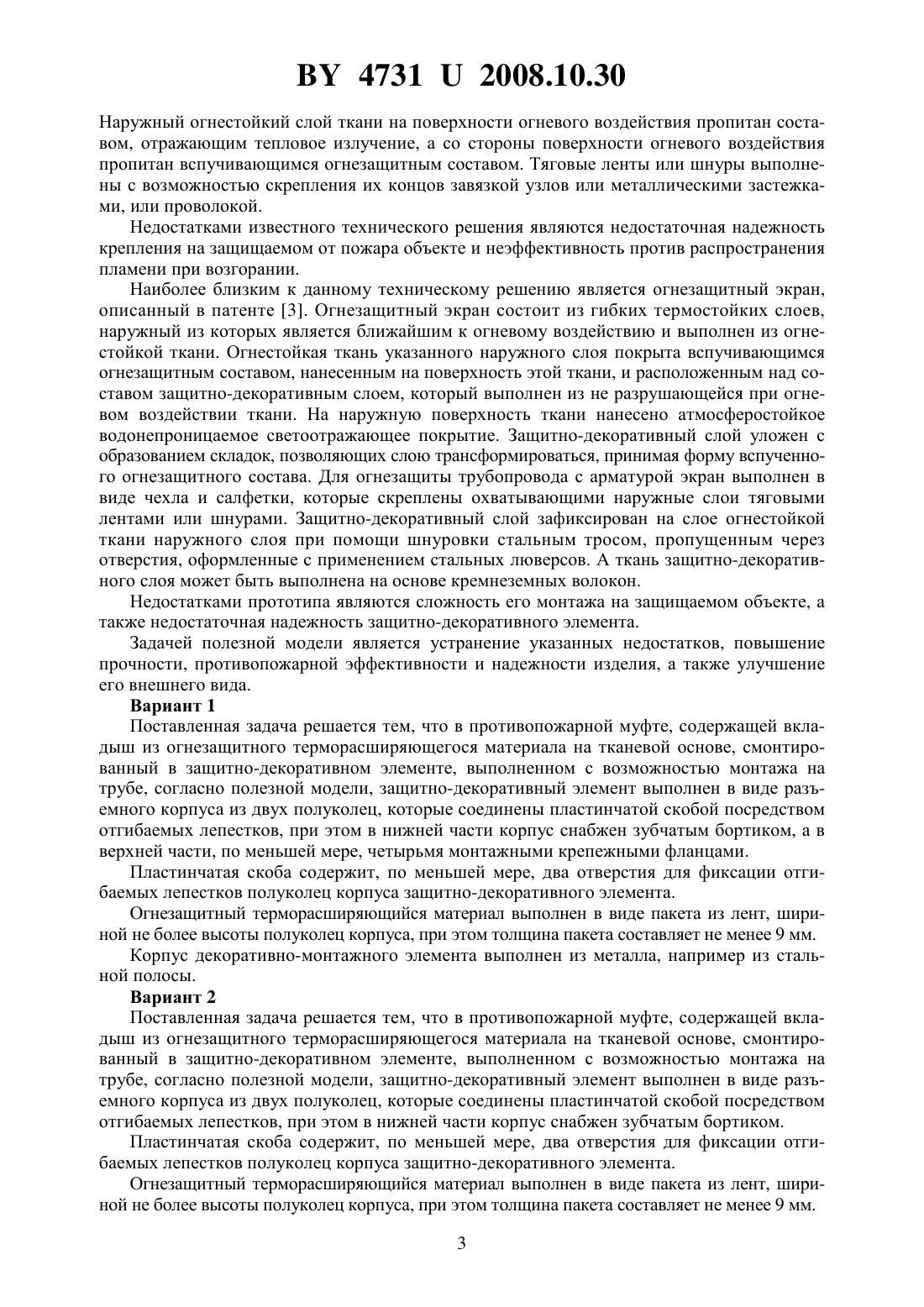

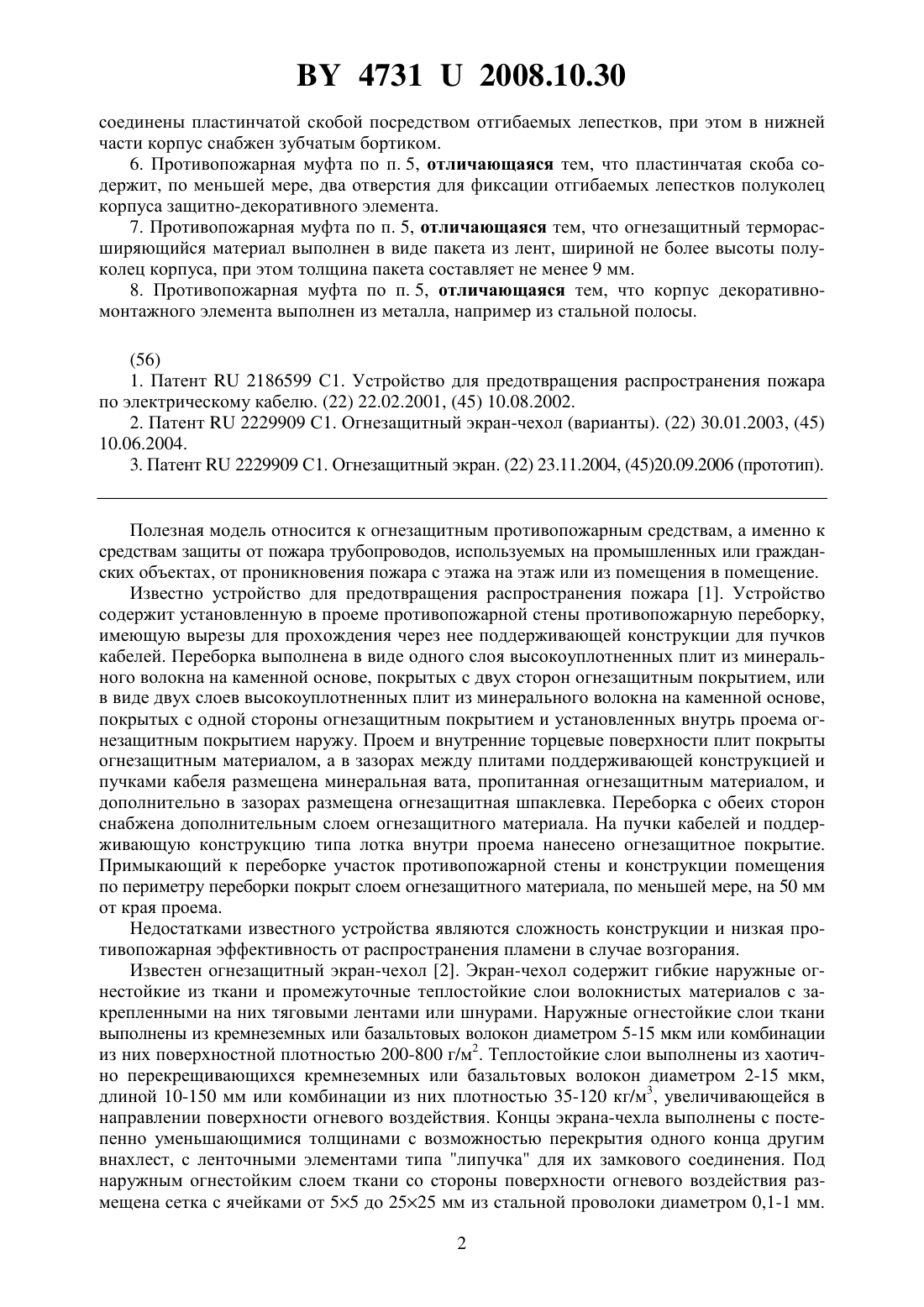

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Авторы Горбунов Борис Иванович Петухов Геннадий Остапович Тюхлов Владислав Владимирович(57) 1. Противопожарная муфта, содержащая вкладыш из огнезащитного терморасширяющегося материала на тканевой основе, смонтированный в защитно-декоративном элементе, выполненном с возможностью монтажа на трубе, отличающаяся тем, что защитнодекоративный элемент выполнен в виде разъемного корпуса из двух полуколец, которые соединены пластинчатой скобой посредством отгибаемых лепестков, при этом, в нижней части корпус снабжен зубчатым бортиком, а в верхней части, по меньшей мере, четырьмя монтажными крепежными фланцами. 2. Противопожарная муфта по п. 1, отличающаяся тем, что пластинчатая скоба содержит, по меньшей мере, два отверстия для фиксации отгибаемых лепестков полуколец корпуса защитно-декоративного элемента. 3. Противопожарная муфта по п. 1, отличающаяся тем, что огнезащитный терморасширяющийся материал выполнен в виде пакета из лент, шириной не более высоты полуколец корпуса, при этом толщина пакета составляет не менее 9 мм. 4. Противопожарная муфта по п. 1, отличающаяся тем, что корпус декоративномонтажного элемента выполнен из металла, например из стальной полосы. 5. Противопожарная муфта, содержащая вкладыш из огнезащитного терморасширяющегося материала на тканевой основе, смонтированный в защитно-декоративном элементе,выполненном с возможностью монтажа на трубе, отличающаяся тем, что защитнодекоративный элемент выполнен в виде разъемного корпуса из двух полуколец, которые 47312008.10.30 соединены пластинчатой скобой посредством отгибаемых лепестков, при этом в нижней части корпус снабжен зубчатым бортиком. 6. Противопожарная муфта по п. 5, отличающаяся тем, что пластинчатая скоба содержит, по меньшей мере, два отверстия для фиксации отгибаемых лепестков полуколец корпуса защитно-декоративного элемента. 7. Противопожарная муфта по п. 5, отличающаяся тем, что огнезащитный терморасширяющийся материал выполнен в виде пакета из лент, шириной не более высоты полуколец корпуса, при этом толщина пакета составляет не менее 9 мм. 8. Противопожарная муфта по п. 5, отличающаяся тем, что корпус декоративномонтажного элемента выполнен из металла, например из стальной полосы.(56) 1. Патент 2186599 С 1. Устройство для предотвращения распространения пожара по электрическому кабелю. (22) 22.02.2001, (45) 10.08.2002. 2. Патент 2229909 С 1. Огнезащитный экран-чехол (варианты). (22) 30.01.2003, (45) 10.06.2004. 3. Патент 2229909 С 1. Огнезащитный экран. (22) 23.11.2004, (45)20.09.2006 (прототип). Полезная модель относится к огнезащитным противопожарным средствам, а именно к средствам защиты от пожара трубопроводов, используемых на промышленных или гражданских объектах, от проникновения пожара с этажа на этаж или из помещения в помещение. Известно устройство для предотвращения распространения пожара 1. Устройство содержит установленную в проеме противопожарной стены противопожарную переборку,имеющую вырезы для прохождения через нее поддерживающей конструкции для пучков кабелей. Переборка выполнена в виде одного слоя высокоуплотненных плит из минерального волокна на каменной основе, покрытых с двух сторон огнезащитным покрытием, или в виде двух слоев высокоуплотненных плит из минерального волокна на каменной основе,покрытых с одной стороны огнезащитным покрытием и установленных внутрь проема огнезащитным покрытием наружу. Проем и внутренние торцевые поверхности плит покрыты огнезащитным материалом, а в зазорах между плитами поддерживающей конструкцией и пучками кабеля размещена минеральная вата, пропитанная огнезащитным материалом, и дополнительно в зазорах размещена огнезащитная шпаклевка. Переборка с обеих сторон снабжена дополнительным слоем огнезащитного материала. На пучки кабелей и поддерживающую конструкцию типа лотка внутри проема нанесено огнезащитное покрытие. Примыкающий к переборке участок противопожарной стены и конструкции помещения по периметру переборки покрыт слоем огнезащитного материала, по меньшей мере, на 50 мм от края проема. Недостатками известного устройства являются сложность конструкции и низкая противопожарная эффективность от распространения пламени в случае возгорания. Известен огнезащитный экран-чехол 2. Экран-чехол содержит гибкие наружные огнестойкие из ткани и промежуточные теплостойкие слои волокнистых материалов с закрепленными на них тяговыми лентами или шнурами. Наружные огнестойкие слои ткани выполнены из кремнеземных или базальтовых волокон диаметром 5-15 мкм или комбинации из них поверхностной плотностью 200-800 г/м 2. Теплостойкие слои выполнены из хаотично перекрещивающихся кремнеземных или базальтовых волокон диаметром 2-15 мкм,длиной 10-150 мм или комбинации из них плотностью 35-120 кг/м 3, увеличивающейся в направлении поверхности огневого воздействия. Концы экрана-чехла выполнены с постепенно уменьшающимися толщинами с возможностью перекрытия одного конца другим внахлест, с ленточными элементами типа липучка для их замкового соединения. Под наружным огнестойким слоем ткани со стороны поверхности огневого воздействия размещена сетка с ячейками от 55 до 2525 мм из стальной проволоки диаметром 0,1-1 мм. 2 47312008.10.30 Наружный огнестойкий слой ткани на поверхности огневого воздействия пропитан составом, отражающим тепловое излучение, а со стороны поверхности огневого воздействия пропитан вспучивающимся огнезащитным составом. Тяговые ленты или шнуры выполнены с возможностью скрепления их концов завязкой узлов или металлическими застежками, или проволокой. Недостатками известного технического решения являются недостаточная надежность крепления на защищаемом от пожара объекте и неэффективность против распространения пламени при возгорании. Наиболее близким к данному техническому решению является огнезащитный экран,описанный в патенте 3. Огнезащитный экран состоит из гибких термостойких слоев,наружный из которых является ближайшим к огневому воздействию и выполнен из огнестойкой ткани. Огнестойкая ткань указанного наружного слоя покрыта вспучивающимся огнезащитным составом, нанесенным на поверхность этой ткани, и расположенным над составом защитно-декоративным слоем, который выполнен из не разрушающейся при огневом воздействии ткани. На наружную поверхность ткани нанесено атмосферостойкое водонепроницаемое светоотражающее покрытие. Защитно-декоративный слой уложен с образованием складок, позволяющих слою трансформироваться, принимая форму вспученного огнезащитного состава. Для огнезащиты трубопровода с арматурой экран выполнен в виде чехла и салфетки, которые скреплены охватывающими наружные слои тяговыми лентами или шнурами. Защитно-декоративный слой зафиксирован на слое огнестойкой ткани наружного слоя при помощи шнуровки стальным тросом, пропущенным через отверстия, оформленные с применением стальных люверсов. А ткань защитно-декоративного слоя может быть выполнена на основе кремнеземных волокон. Недостатками прототипа являются сложность его монтажа на защищаемом объекте, а также недостаточная надежность защитно-декоративного элемента. Задачей полезной модели является устранение указанных недостатков, повышение прочности, противопожарной эффективности и надежности изделия, а также улучшение его внешнего вида. Вариант 1 Поставленная задача решается тем, что в противопожарной муфте, содержащей вкладыш из огнезащитного терморасширяющегося материала на тканевой основе, смонтированный в защитно-декоративном элементе, выполненном с возможностью монтажа на трубе, согласно полезной модели, защитно-декоративный элемент выполнен в виде разъемного корпуса из двух полуколец, которые соединены пластинчатой скобой посредством отгибаемых лепестков, при этом в нижней части корпус снабжен зубчатым бортиком, а в верхней части, по меньшей мере, четырьмя монтажными крепежными фланцами. Пластинчатая скоба содержит, по меньшей мере, два отверстия для фиксации отгибаемых лепестков полуколец корпуса защитно-декоративного элемента. Огнезащитный терморасширяющийся материал выполнен в виде пакета из лент, шириной не более высоты полуколец корпуса, при этом толщина пакета составляет не менее 9 мм. Корпус декоративно-монтажного элемента выполнен из металла, например из стальной полосы. Вариант 2 Поставленная задача решается тем, что в противопожарной муфте, содержащей вкладыш из огнезащитного терморасширяющегося материала на тканевой основе, смонтированный в защитно-декоративном элементе, выполненном с возможностью монтажа на трубе, согласно полезной модели, защитно-декоративный элемент выполнен в виде разъемного корпуса из двух полуколец, которые соединены пластинчатой скобой посредством отгибаемых лепестков, при этом в нижней части корпус снабжен зубчатым бортиком. Пластинчатая скоба содержит, по меньшей мере, два отверстия для фиксации отгибаемых лепестков полуколец корпуса защитно-декоративного элемента. Огнезащитный терморасширяющийся материал выполнен в виде пакета из лент, шириной не более высоты полуколец корпуса, при этом толщина пакета составляет не менее 9 мм. 3 47312008.10.30 Корпус декоративно-монтажного элемента выполнен из металла, например из стальной полосы. Сущность полезной модели поясняется рисунками на фиг. 1 и фиг. 2. На фиг. 1 представлен внешний вид изделия (вариант 1). На фиг. 2 представлен внешний вид изделия (вариант 2). Согласно первому варианту, противопожарная муфта, крепящаяся на трубу 3, состоит из вкладыша 1 из огнезащитного терморасширяющегося материала на тканевой основе в виде пакета из лент 10 и защитно-декоративного элемента 2. В свою очередь, защитнодекоративный элемент 2 состоит из двух полуколец 4, пластинчатой скобы 5 с отверстиями 9, отгибаемых лепестков 6, зубчатого бортика 7, монтажных крепежных фланцев 8. Согласно второму варианту, противопожарная муфта, крепящаяся на трубу 3, состоит из вкладыша 1 из огнезащитного терморасширяющегося материала на тканевой основе в виде пакета из лент 10 и защитно-декоративного элемента 2. В свою очередь, защитнодекоративный элемент 2 состоит из двух полуколец 4, пластинчатой скобы 5 с отверстиями 9, отгибаемых лепестков 6, зубчатого бортика 7. Реализация полезной модели. Вариант 1 Вкладыш 1 из огнезащитного терморасширяющегося материала на тканевой основе в виде пакета из лент 10 размещают на уже проложенной трубе 3 и фиксируют защитнодекоративным элементом 2 на зубчатом бортике 7. Пакет из лент 10 выполняют толщиной не менее 9 мм. Полукольца 4 защитно-декоративного элемента 2 скрепляют между собой путем отгиба лепестков 6 в отверстиях 9 пластинчатой скобы 5. Затем защитнодекоративный элемент 2 жестко крепят к стене либо потолочному перекрытию металлическими дюбелями или анкерными болтами при помощи монтажных крепежных фланцев 8. В условиях пожара по мере роста температуры вкладыш 1 из огнезащитного терморасширяющегося материала преобразуется в пену, заполняет всю внутреннюю полость противопожарной муфты, пережимая трубу 3, тем самым перекрывая доступ огня на другой этаж либо в другое помещение через отверстие, в котором проложена труба 3. Вариант 2 Вкладыш 1 из огнезащитного терморасширяющегося материала на тканевой основе в виде пакета из лент 10 размещают на еще не проложенной трубе 3 и фиксируют защитнодекоративным элементом 2 на зубчатом бортике 7. Пакет из лент 10 выполняют толщиной не менее 9 мм. Полукольца 4 защитно-декоративного элемента 2 скрепляют между собой путем отгиба лепестков 6 в отверстиях 9 пластинчатой скобы 5. Затем устанавливают трубу 3 с противопожарной муфтой с заглублением последней в перекрытие либо стену. Проем в перекрытие либо в стене заделывают бетонным раствором. В условиях пожара по мере роста температуры вкладыш 1 из огнезащитного терморасширяющегося материала преобразуется в пену, заполняет всю внутреннюю полость противопожарной муфты,пережимая трубу 3, тем самым перекрывая доступ огня на другой этаж либо в другое помещение через отверстие, в котором проложена труба 3. Разработанные варианты конструкций противопожарной муфты, согласно полезной модели, прошли огневые испытания защиты зданий от распространения пожара. Испытания показали, что в течение 180 минут не наблюдалось прогрева внешней поверхности испытываемых фрагментов труб на необогреваемых участках до температуры 120 С, разрушения конструкции узла пересечения перекрытия испытываемыми фрагментами с выбросом пламени и высокотемпературных продуктов горения, разрушения испытываемых фрагментов на необогреваемом участке с выбросом пламени и высокотемпературных продуктов горения, возникновения пламенного горения испытываемых фрагментов под перекрытием. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
